Индикаторы уровня Резерв в Москве
Индикаторы уровня Резерв разработаны для визуального контроля уровня среднеагрессивных жидкостей при давлении процесса до 1,6 МПа и температуре до +200°С.
Мы изготавливаем индикаторы уровня Резерв по техническим условиям АПНД.494531.100 ТУ в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» и ГОСТ 12.2.063-2015 «Арматура трубопроводная. Общие требования безопасности».
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A11-P2000-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P2000-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
19 499 руб./шт
-
+
Заказать
|
||||||||||||||
|
Хит
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A11-G1000-SSG1/2(PTFE-1)
Индикаторы уровня Резерв-С ILL-BP-A11-G1000-SSG1/2(PTFE-1)– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
17 844 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Советуем
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: ILL-BP-A11-G1500-SSG1/2(PTFE-1)
Индикаторы уровня Резерв-С ILL-BP-A11-G1500-SSG1/2(PTFE-1)– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
23 854 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A11-G0200-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0200-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
20 160 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: ILL-BP-A11-P0500-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0500-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
17 066 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0500-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0500-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
17 578 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0500-SSG1/2(PTFE-1)
Индикаторы уровня Резерв-С ILL-BP-A11-G0500-SSG1/2(PTFE-1) – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
20 243 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1000-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1000-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
17 535 руб./шт
-
+
Заказать
|
||||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G1500-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G1500-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
19 302 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0600-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0600-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
20 748 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0300-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0300-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
17 410 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0750-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0750-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
17 798 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1200-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1200-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
21 152 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1450-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1450-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
18 809 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0800-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0800-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
21 285 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G1000-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G1000-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
22 217 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1500-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1500-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
18 863 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0360-SSG1/2
Индикаторы уровня Резерв-С
ILL-BP-A11-G0360-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
17 462 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0800-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0800-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
17 348 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0450-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0450-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
17 540 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1700-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1700-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
19 117 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0850-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0850-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
17 403 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0900-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0900-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
17 927 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1100-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1100-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
18 373 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-G0350-SSG1/2
Индикаторы уровня Резерв-С ILL-BP-A11-G0350-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +200°С.
|
20 563 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1400-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1400-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
20 680 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0350-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0350-SSG1/2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 935 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1300-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1300-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
18 609 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0170-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0170-SSG1/2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 765 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0320-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0320-SSG1/2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 897 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0174-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0174-SSG1/2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 767 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0400-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0400-SSG1/2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 973 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1350-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1350-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
18 681 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0700-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0700-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
17 253 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0165-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0165-SSG1/2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 748 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1600-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1600-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
18 990 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0440-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0440-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
17 011 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0300-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0300-SSG1/2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 879 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P0250-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P0250-SSG1/2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 841 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A11-P1900-SSG1/2
Индикаторы уровня Резерв-П ILL-BP-A11-P1900-SSG1/2– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
19 371 руб./шт
-
+
Заказать
|
||||||||||||||
Назначение байпасных индикаторов уровня Резерв
Индикаторы предназначены для установки на емкости открытого и закрытого типов как в помещении, так и на улице в зависимости от конструктивного исполнения.
Конструкция изделия испытана воздухом на плотность материала и герметичность соединений, а также водой – на прочность материала корпусных деталей, в том числе смотровой трубки.
Устройство и принцип работы индикаторов уровня Резерв
Индикатор уровня имеет простейшую конструкцию в виде прозрачной смотровой трубки, закрепленной в двух угловых фитингах без запорных клапанов. Каждый фитинг представляет собой угольник 1 (или 6), в котором расположен уплотнитель 2. Уплотнитель фиксирует и герметизирует смотровую трубку за счет его поджатия втулкой 4 при завинчивании гайки 5.
Принцип работы устройства основан на законе сообщающихся сосудов: уровень столба жидкости в трубке соответствует уровню жидкости в ёмкости. Уровень рабочей среды определяют визуально по границе разделения жидкой и газообразной фаз.
 |
 |
Монтаж индикаторов уровня Резерв
Индикаторы уровня Резерв присоединяют к отводам емкости с помощью цапкового конца с резьбой G1/2” по ГОСТ 6357-81. Возможны 5 способов установки:
- в отверстие стенки емкости с помощью контргайки и прокладки;
- на отводы с накидной гайкой и прокладкой;
- в разъемные муфты («муфты-американки») или приварные бобышки с намоткой ленты ФУМ;
- в разъемные муфты с помощью кольца круглого сечения (гнездо по ГОСТ 25065-90);

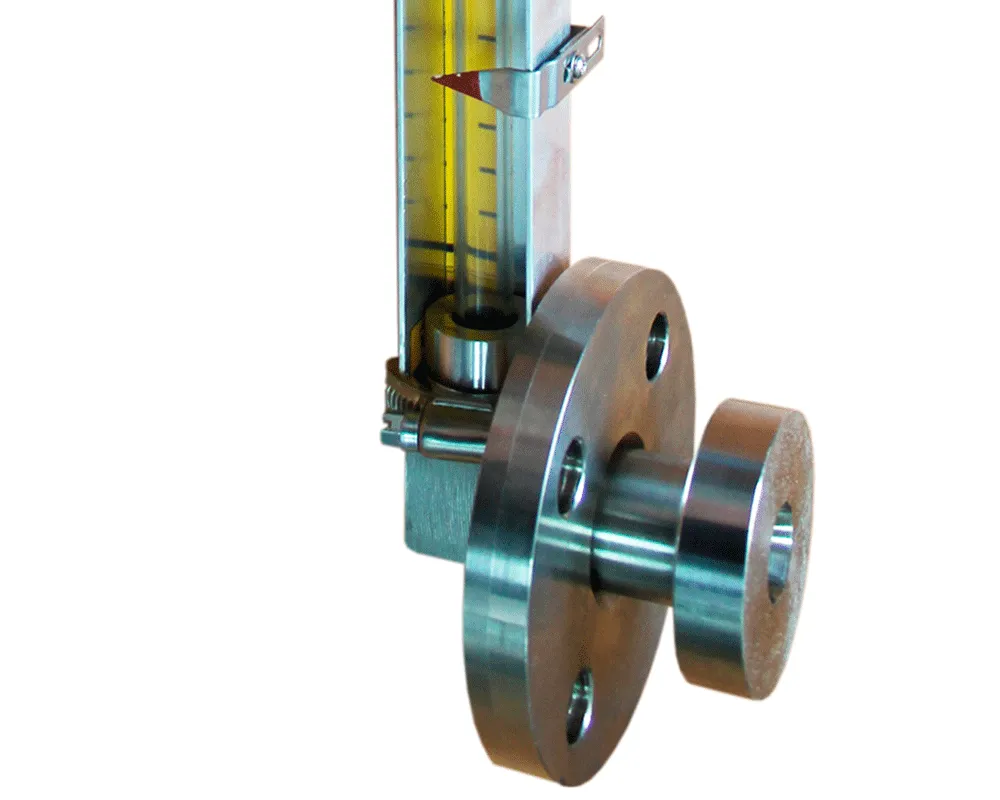

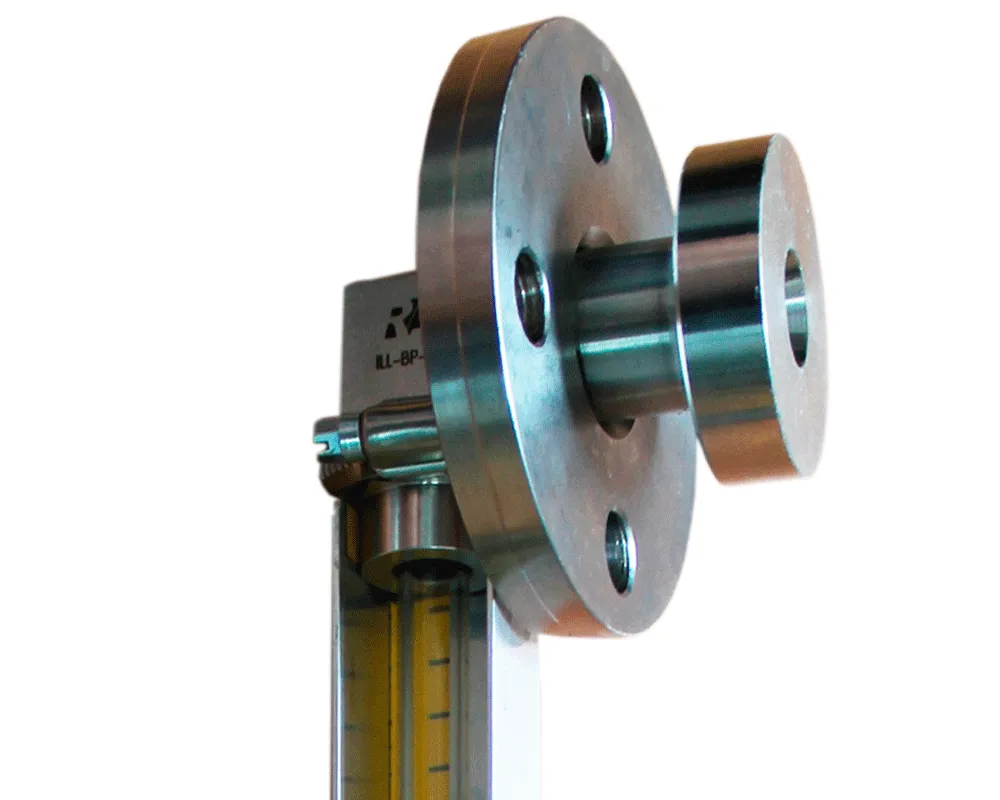

- во фланцы со свободным кольцом и внутренней резьбой.
Применение указателей уровня Резерв
Индикаторы серии Резерв подходят для применения на производствах технической водоподготовки, сельского хозяйства, химической, топливной, нефтеперерабатывающей и деревообрабатывающей промышленности, металлургии и прочих отраслей, где необходима коррозионная стойкость оборудования.
 |
Визуальный контроль уровня корректора вязкости контролируемая среда: реагент на дизельной основе |
 |
Контроль уровня органического кислородосодержащего вещества контролируемая среда: спирты, альдергиды, кетоны, карбоновые кислоты |
 |
Контроль уровня жидкости в фармацевтике контролируемая среда: кислоты и щелочи |
 |
Визуальный индикатор уровня для линии розлива бытовой химии контролируемая среда: бытовая химия |
 |
Контроль уровня воды в котельной контролируемая среда: горячая вода |
 |
Контроль уровня воды в деаэраторе контролируемая среда: питательная вода в деаэраторе |
 |
Газопоршневая электростанция – контроль уровня в масляном баке долива контролируемая среда: масло |
 |
Контроль уровня масла в расходных цистернах винто-рулевых колонок нефтяного танкера контролируемая среда: масло |
Отзывы о применении |
|||
 |
«Контроль уровня воды в котельной» |  |
«Контроль уровня воды в деаэраторе» |
|
«Контроль уровня масла в расходных цистернах винто-рулевых колонок нефтяного танкера» |
||
Технические характеристики индикаторов уровня Резерв
Индикаторы доступны в 2-х базовых сериях: Резерв-П и Резерв-С, которые отличаются материалом смотровой трубки:
- трубка из оргстекла – для процессов до +70°С / 0,4 МПа;
- трубка из боросиликатного стекла – для процессов до +200°С / 1,6 МПа.
Каждая серия комплектуется уплотнениями, изготовленными из резины одного из видов:
- уплотнения из фторкаучука FPM – для средне- и сильно агрессивных веществ при температурах процесса до +200°С (топлива всех видов, моторные масла, кислоты, щелочи, спирты, альдегиды, их растворы, пары и газы);
- уплотнения из нитрилкаучука NBR – для умеренно агрессивных веществ при температурах процесса до +110°С (вода, дизельное топливо, керосин, моторные масла, растворы солей, щелочей, этиловый и метиловый спирты) – при размещении на улице с температурой окружающего воздуха до -40°С;
- Уплотнения из фторопласта PTFE (ПТФЭ) – обладает высокой стойкостью к таким химическим реагентам, как щелочь, кислота (в том числе соляная и азотная), растворители (в т.ч. кетонам), эфирам и окислителям. Имеет высокую механическую прочность. Не устойчив к фтору и расплавленным щелочным металлам. Температурный диапазон: до +200°С.
Все виды индикаторов уровня Резерв мы предлагаем как с типовой присоединительной длиной из наличия на складе, так и с выполненной конкретно под вашу компоновку в пределах минимального и максимального значений:
- min 100 / max 4500 [мм] – для индикаторов с трубкой из боросиликатного стекла;
- min 100 / max 6000 [мм] – для индикаторов с трубкой из оргстекла.

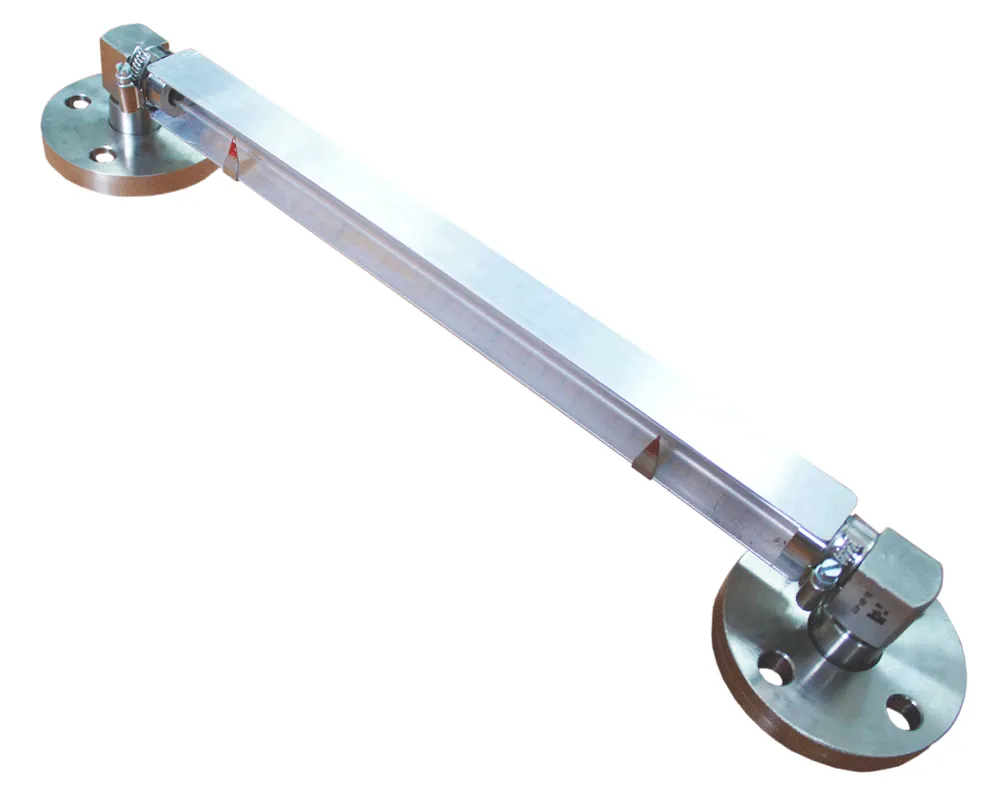

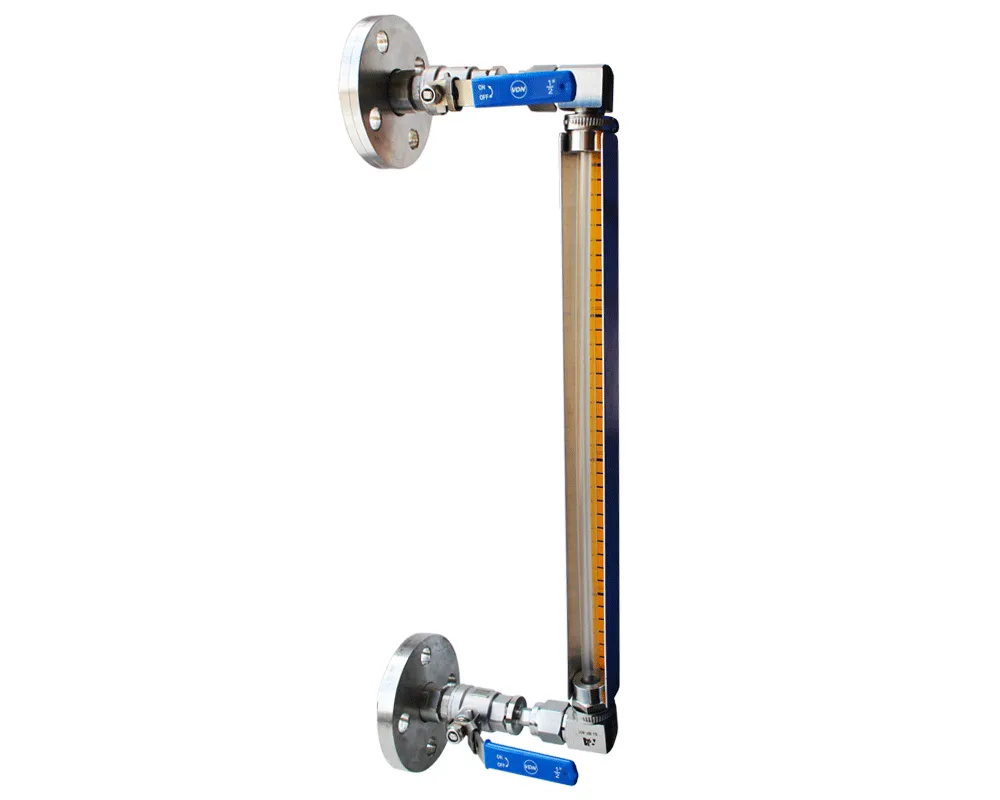

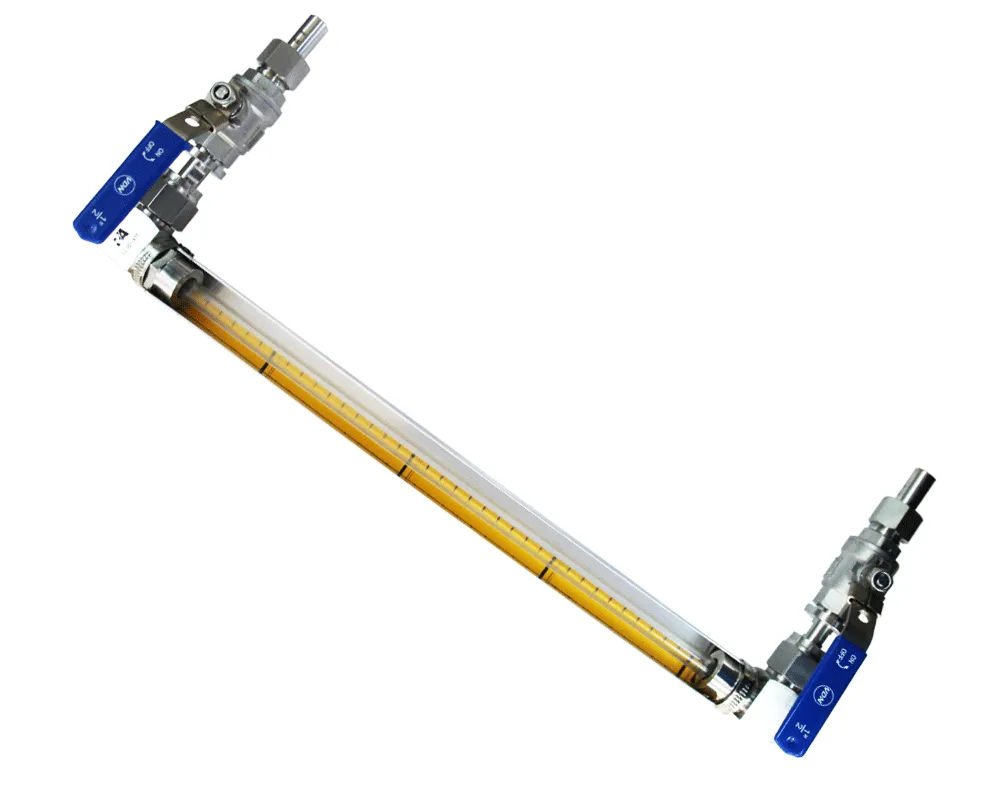

Возможен заказ защитного кожуха со шкалой и указателями предельных значений уровня.
Характеристики индикаторов серии "Резерв-П"
- Номинальное / длительное рабочее давление:
- 0,4 МПа (4 бар) – при эксплуатации в сосудах вместимостью менее 2,5 м3 с жидкими веществами, не относящимся к воспламеняющимся, окисляющимся, горючим, взрывчатым и токсичным;
- 0,05 МПа (0,5 бар) – при эксплуатации в сосудах с жидкими воспламеняющимися, окисляющимися, горючими, взрывчатыми и токсичными веществами;
- Максимально допустимое внутреннее избыточное давление (кратковременное): 0,6 МПа (6 бар);
- Диапазон присоединительных длин L: 100…6000 мм (шаг 1 мм);
- Материал смотровой трубки: Plexiglas XT (оргстекло);
- Материал угольников: сталь коррозийно-стойкая марки 12Х18Н10Т;
- Присоединение к процессу: цапковые концы с резьбой G1/2”;
- Соответствие ТР ТС 032/2013: не подлежит обязательной сертификации.
Варианты исполнений:
| Артикул для заказа | Материал уплотнений ИСО 1629-87 |
Диапазон рабочих температур |
Климатическое исполнение ГОСТ 15150 |
Наличие защитного кожуха |
| ILL-BP-A11-P****-SSG1/2 | FPM | -20…+70°С | В3.1 | Без защитного кожуха |
| ILL-BP-A11-P****-SSG1/2(NBR) | NBR | -40…+70°С | У1 | Без защитного кожуха |
| ILL-BP-A11-P****-SSG1/2-HARH10 | FPM | -20…+70°С | В3.1 | С защитным кожухом |
| ILL-BP-A11-P****-SSG1/2(NBR)-HARH10 | NBR | -40…+70°С | У1 | С защитным кожухом |
* Вместо звездочек указать присоединительную длину L в 4-значном формате.
Характеристики индикаторов серии "Резерв-С"
- Номинальное / длительное рабочее давление: 1,6 МПа (16 бар) – при эксплуатации в сосудах 1 и 2 категории по ТР ТС 032/2013;
- Максимально допустимое внутреннее избыточное давление (кратковременное): 2,5 МПа (25 бар);
- Диапазон присоединительных длин L: 100…4500 мм (шаг 1 мм);
- Типовые длины L: 300, 400, 500, 600, 800, 900, 1000, 1200, 1500 мм;
- Материал смотровой трубки: стекло боросиликатное;
- Материал угольников: сталь коррозийно-стойкая марки 12Х18Н10Т;
- Присоединение к процессу: цапковые концы с резьбой G1/2”;
- Соответствие ТР ТС 032/2013: Декларация о соответствии.
Варианты исполнений:
| Артикул для заказа | Материал уплотнений ИСО 1629-87 |
Диапазон рабочих температур |
Климатическое исполнение ГОСТ 15150 |
Наличие защитного кожуха |
| ILL-BP-A11-G****-SSG1/2 | FPM | -20…+200°С | В3.1 | Без защитного кожуха |
| ILL-BP-A11-G****-SSG1/2(NBR) | NBR | -40…+110°С | У1 | Без защитного кожуха |
| ILL-BP-A11-G****-SSG1/2-HARH10 | FPM | -20…+200°С | В3.1 | С защитным кожухом |
| ILL-BP-A11-G****-SSG1/2(NBR)-HARH10 | NBR | -40…+110°С | У1 | С защитным кожухом |
* Вместо звездочек указать присоединительную длину L в 4-х значном формате.
Код заказа индикаторов уровня «Резерв»
Есть возможность заказа индикатора с фланцевым присоединением и отсечными кранами.
Комплект поставки индикаторов уровня Резерв
В базовый комплект поставки индикаторов уровня Резерв входят два собранных фитинга, смотровая трубка и техническая документация, упакованные в жесткий футляр.
Паспорт и руководство по эксплуатации содержит отметку ОТК о прохождении приемо-сдаточного контроля и подробные инструкции по монтажу, использованию и техническому обслуживанию указателя.
- Паспорт и руководство по эксплуатации для Резерв-П (FPM)
- Паспорт и руководство по эксплуатации для Резерв-П (NBR)
- Паспорт и руководство по эксплуатации для Резерв-C (FPM)
- Паспорт и руководство по эксплуатации для Резерв-C (NBR)
Опционально входит защитный кожух с регулируемыми указателями предельных значений.
По запросу доступны запасные уплотнители и смотровые трубки, а также дополнительные монтажные приспособления.
Видео
Сертификаты
Документация
Паспорта. Руководства по эксплуатации
