Что нужно знать о выборе преобразователя частоты для крана

В кранах зарубежного производства производители давно отказались от использования устаревших двигателей с фазным ротором и многоскоростных электродвигателей, заменив их асинхронными двигателями, управляемыми более гибким, экономичным и надёжным частотным приводом.

Несмотря на то, что первый отечественный кран с управлением приводами посредством частотных преобразователей частоты был выпущен ещё в 2007 году, их доля среди отечественных крановых установок до сих пор остаётся крайне низкой, хотя две трети производимой электроэнергии потребляют электродвигатели и её оплата сейчас пятикратно превосходит их стоимость.

Что даёт оснащение крановой установки преобразователем частоты

Надёжный и правильно подобранный частотник в приводе крана даёт возможность:

• сэкономить от 30 до 40% потребляемой краном электроэнергии
• избежать рывков, колебаний и раскачивания груза
• обеспечить плавный пуск и останов подъёмного привода или тележки
• производить подмагничивание двигателя при старте
• добиться высокой плавности хода и точности остановки груза
• обеспечить надёжную работу тормозного прерывателя и блокировок
• осуществить программное управление механическим тормозом
• получить возможность дистанционного управления и создания АСУ
• упростить работу кранового, повысить безопасность работы и общий срок эксплуатации крана

Частотные преобразователи, устанавливаемые на новые отечественные и импортные краны, обеспечивают все указанные возможности. Но если установить преобразователи частоты на приводы устаревшей модели крана, такая глубокая модернизация способна дать не менее ощутимые результаты.

Как работает частотник в крановой установке

ПЧ можно условно назвать оптимизатором работы электродвигателя. Различают два принципа работы ПЧ: более доступное скалярное и более дорогое в технической реализации векторное управление электродвигателем.

Скалярное управление осуществляется путём изменения частоты и амплитуды выходного сигнала ПЧ, что позволяет косвенно регулировать максимальный и пусковой крутящий момент, коэффициент мощности и КПД привода. Такое управление обеспечивает постоянное отношение максимального крутящего момента к моменту сопротивления на валу электродвигателя во всех режимах его работы, что очень важно в работе подъёмного привода крана. Такой тип управления хорошо работает в диапазоне сорокакратного увеличения частот, что вполне достаточно для работы кранов.

Векторное управление гораздо меньше распространено из-за дороговизны ПЧ. Оно позволяет напрямую управлять вращающим моментом на валу двигателя путём изменения фазы статорного тока. Этот вид управления устойчиво работает в тысячекратном диапазоне увеличения частот и имеет высокую точность, но в кранах практически не используется.

Производители преобразователей частоты для кранов и особенности их продукции

Частотный электропривод отлично подойдёт для модернизации более старых мостовых и башенных кранов, которые смогут достойно конкурировать с импортными грузоподъёмными механизмами (например, краны на рельсовых путях с нижним поворотом). Сегодня на рынке производства и продажи ПЧ для кранов лидируют такие известные производители, как Innovary, Delta, Instart. У каждого из них свои модели и свои особенности применения.

	Преобразователи частоты Innovert от компании Innovary могут применяться в кранах, работающих в условиях запылённости и высокой влажности. Они имеют несколько защит и большое количество программируемых регулировок.
	Преобразователи частоты для кранов VPN Delta Electronics целесообразно использовать для подъемных исполнений в качестве оптимальных. Утилизация электроэнергии при торможении привода в моделях большой мощности может происходить как в рекуператоре, так и традиционным способом с помощью тормозных редукторов и резисторов, что будет практичным и экономным решением.

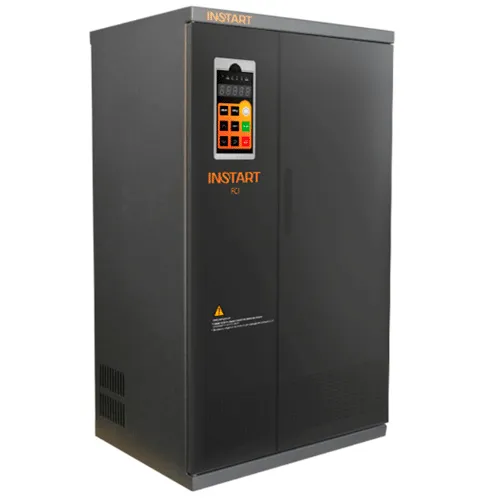

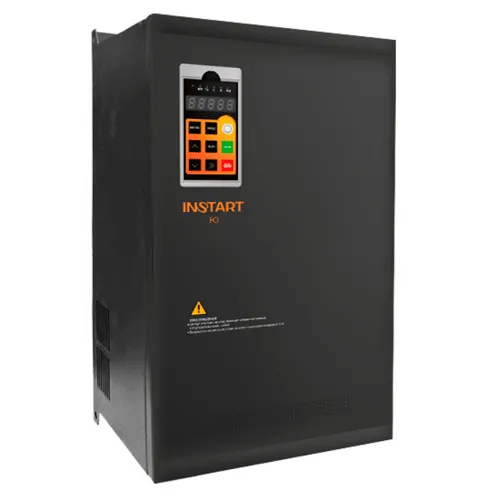

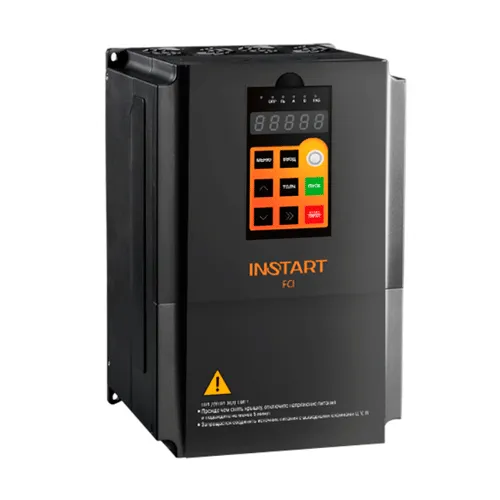

	Преобразователи частоты Instart с тормозными резисторами лучше всего использовать в качестве эконом решения частотного привода.

Модели с рекуперацией позволяют возвращать электроэнергию от двигателя обратно в питающую сеть, а не рассеивать её на балластной нагрузке. Их обычно используют в приводах, работающих с поочерёдным ускорением и замедлением, в местах с дефицитом рабочего пространства, с целью экономии электроэнергии и там, где нежелательно выделение тепла. Но в ряде случаев, когда рассеиваемая мощность невысока или рекуперация затруднена (запылённость, агрессивные газы, влага и вибрация), проще и выгоднее использовать тормозные резисторы.

Управление приводами крана посредством ПЧ можно реализовать с выносного поста управления либо дистанционно внешними стандартными электрическими сигналами.

Выбор оптимального преобразователя частоты для крана

Трудность практического подбора ПЧ для крана заключается в поиске таких моделей, которые по своей минимальной стоимости обеспечат полноценную работу вашего крана, поэтому одни из самых частых ошибок покупателей – переплата за неиспользуемые технические излишества либо наоборот, неоправданная экономия на собственной безопасности.

Для электродвигателей, работающих до 3 тыс. об/мин мощность ПЧ выбирается равной мощности двигателя, в других случаях подбор модели ПЧ проводится так, чтобы номинальный выходной ток ПЧ незначительно превышал номинальный ток работы электродвигателя.

Чтобы не вкладывать деньги в те функции ПЧ, которые никогда не будут использоваться и не нарушать требования безопасности, обратитесь к нашим специалистам.

В этом разделе собраны преобразователи частоты для крановых установок, способные вернуть работу вашего крана в нормальный режим. А понимая всю важность и ответственность эксплуатации кранов, наши инженеры всегда помогут найти для вас оптимальное по стоимости решение, которое будет обеспечивать максимальную надёжность эксплуатации крановых установок.
