Промышленные контроллеры Optimus Drive в Москве

Назначение промышленных контроллеров Optimus Drive

Промышленные контроллеры Optimus Drive – линейка высокопроизводительных устройств для управления оборудованием или целыми технологическими линиями. С помощью ПЛК управляют различными объектами: от котельных и вентустановок до небольших участков на крупных производствах. Связано это с модульной структурой, которая позволяет масштабировать систему в зависимости от потребностей.

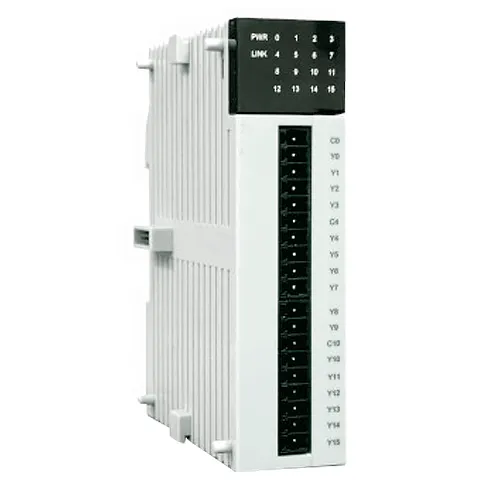

Семейство программируемых промышленных контроллеров от Optimus Drive соответствует всем мировым стандартам и требованиям, предъявляемым к управляющему оборудованию. Также соблюдены эргономические факторы, которые влияют на удобство эксплуатации. ЦПУ и модули расширения – компактные, все порты и переключатели удобно расположены на лицевой панели. Клеммная колодка для подключения входных и выходных сигналов – съемная, что обеспечивает быструю замену устройства при необходимости. Для пусконаладочных и обслуживающих работ имеются специальные светодиоды, которые отражают срабатывание соответствующих каналов.

Модельный ряд контроллеров Optimus Drive

Модельный ряд контроллеров включает в себя следующие серии устройств:

Серия	Технические параметры	Особенности
AC	Габаритное исполнение: 40х95х65 мм. Интерфейсы передачи данных: Ethernet + RS485. Протокол: Modbus ASCII/RTU/TCP. Масштабируемость: до 3х модулей. Доступные модули: 6 DI, 4 DO, 8 DI, 8 DO, 4 DI, 4 DO, 2 AI, 2 AO.	Бюджетная серия. Подходит для замены программируемых реле. Каналы опционально могут иметь следующие типы: Реле NPN PNP
AT	Габаритное исполнение: 40х95х65 мм. Интерфейсы передачи данных: Ethernet + RS485. Протокол: Modbus ASCII/RTU/TCP. Масштабируемость: до 15 модулей (3 для коммуникации). Доступные модули: 4 высокочастотных входа 200 кГц, 4 высокочастотных выхода 200 кГц, 8 DI, 8 DO, 4 DI, 4 DO, 2 AI, 2 AO.	Универсальные устройства. Подойдут для решения большинства задач. Каналы опционально могут иметь следующие типы: Реле NPN PNP
AH	Габаритное исполнение: 40х95х65 мм. Интерфейсы передачи данных: Ethernet + RS485. Протокол: Modbus ASCII/RTU/TCP. Масштабируемость: до 15 модулей. Доступные модули: 8 высокочастотных входа 200 кГц, 8 высокочастотных выхода 200 кГц, Встроено 8 DI, 8 DO.	Для работы с импульсными сигналами и приборами. Поддерживают линейную и круговую интерполяцию. Отлично справляются с задачами, связанными с приводным оборудованием. Каналы опционально могут иметь следующие типы: Реле NPN PNP

Преимущества промышленных контроллеров OD

Из основных технических и эксплуатационных особенностей промышленных контроллеров OD следует выделить:

• Эргономичная конструкция. Обеспечивает простой монтаж и электрическое подключение за счет удобных зажимных клеммных колодок.
• Высокая функциональность ЦПУ. Часы реального времени, большой набор встроенных блоков, объем программ до 48 000 шагов, время исполнения инструкции не превышает 0,05 мкс.
• Для программирования ПЛК доступны одни из самых популярных языков МЭК LD, FBD и IL.
• Максимальное количество точек ввода-вывода составляет 256 каналов.
• Алгоритм управления и конфигурация располагаются в отдельной безбатарейной памяти.
• Наличие моделей с импульсными каналами.

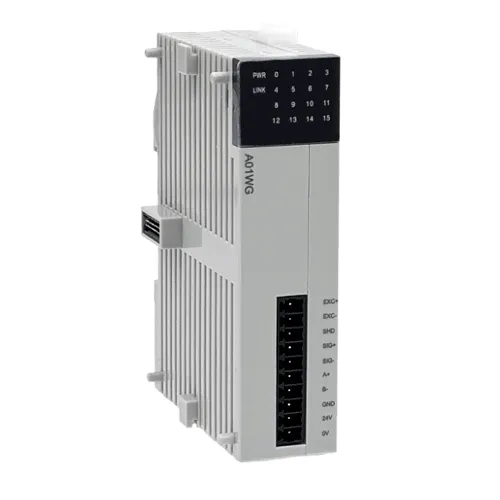

• Опционально могут быть установлены специальные модули для работы с температурными датчиками, весовыми терминалами.

Принцип работы промышленных логических контроллеров Optimus Drive

Модельный ряд промышленных логических контроллеров имеет одинаковые технические характеристики. Основные различия между моделями присутствуют в конструкции, количестве DI/DO и наличии специальных каналов.

Для программирования промышленных контроллеров доступны несколько исполнений ЦПУ, в которые можно записать программу из 48 000 шагов. Набор команд, встроенных функций и блоков абсолютно идентичен для каждой серии. Максимальное количество каналов для одного ЦПУ составляет 256. Загруженная программа и конфигурация энергозависимых регистров располагается в отдельной флэш-памяти, которая функционирует без батареи. Имеется встроенный таймер реального времени, который работает от батарейки, с емкостью, рассчитанной на работу до двух месяцев.

Программная среда для написания алгоритмов управления поддерживает 3 стандартных языка:

• LD – релейная логика;
• FBD – блочные функции;
• IL – текстовый язык программирования.

Во встроенной библиотеке доступны стандартные инструкции для написания программ разного уровня сложности. Все они удобно разбиты на следующие категории по функциональному назначению:

• сравнение;
• шаговые команды;
• биты;
• таймеры;
• счетчики;
• математические функции;
• булева алгебра и многое другое.

Для отладки программ доступны несколько режимов симулирования, которые позволяют проверить программную часть, связь или позиционирование. Состояние любого из регистров может быть просмотрено в режиме реального времени. Также имеются инструменты для конфигурирования аппаратной составляющей.

Для защиты интеллектуальной собственности есть отдельный набор функций для задания пароля и запрета выгрузки проекта на сторонние носители.

Область применения ПЛК Optimus Drive

Для реализации проектов малых и средних размеров отличным решением будет купить промышленный контроллер Optimus Drive. Максимально возможное количество обрабатываемых сигналов составляет 256 точек. Приборы используют для управления оборудованием следующих отраслей и объектов:

• вентиляции и системы кондиционирования;
• насосные станции;
• котельные;
• пищевая промышленность (фасовочные, этикетировочные, разливные машины);
• складская автоматизация (управление воротами, зоной погрузки);
• очистные сооружения;
• торговые центры и многое другое.

Продукция Optimus Drive предоставляет разработчику гибкий и производительный инструмент для автоматизации задач умеренной сложности.

Документация

Более подробную техническую информацию можно узнать в следующей документации:

• Каталог программируемых логических контроллеров Optimus Drive
• Брошюра «Программируемые логические контроллеры малого класса»

Руководства по эксплуатации:

• Руководство по эксплуатации контроллеров серий AC/AT/AH
• Модули аналоговых входов/выходов АС/AT/AH
• Модули дискретных входов/выходов АС/AT/AH
• Модули измерения температуры и влажности АС/AT/AH
• Коммуникационные модули серии AT/AH

Паспорта:

• Паспорт на ПЛК Optimus Drive серии AT
