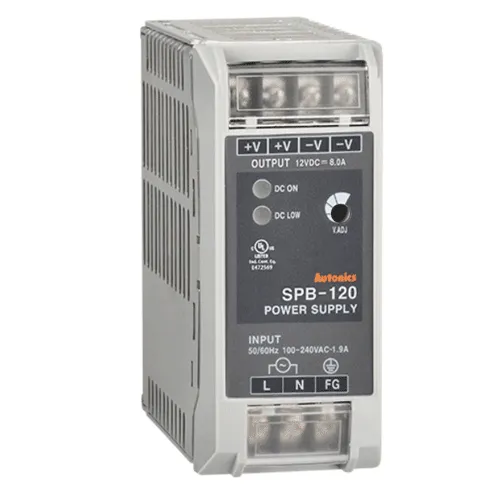

Промышленные источники питания
Промышленные источники питания применяются для обеспечения электрическим питанием оборудования в промышленном производстве. Промышленные блоки питания имеют различные рабочие параметры в зависимости от питаемого устройства.
Рынок промышленного оборудования предлагает множество вариантов исполнения источников питания. Подходящую модель можно подобрать практически для каждой конкретной задачи, для любой АСУ ТП, исходя из заданных параметров. Промышленные блоки питания помимо размеров различаются по выходной мощности и току, входному/выходному напряжению.
Назначение промышленных блоков питания
Современная промышленная автоматика основана на использовании источников питания. Сегодня преобразователи напряжения применяются в каждом технологическом процессе, в котором задействована работа оборудования. Некоторые устройства могут иметь в себе до нескольких десятков промышленных блоков питания.
Основная функция промышленных источников питания – преобразование электроэнергии по заявленным параметрам. Кроме этого, устройство решает следующие задачи:
- передача мощности,
- преобразование формы и/или величины напряжения,
- стабилизация напряжения и тока,
- защита оборудования от перегрузок сети и многие другие.
Преимущества и недостатки использования промышленных источников питания
Современный рынок промышленных блоков питания предлагает два основных вида оборудования.
1. Трансформаторные (линейные) источники питания
Данный вариант отличает простая конструкция и высокая надежность работы. Оборудование не создает радиопомех. Важным преимуществом является легкость обслуживания и доступность всех элементов оборудования.
Но при всех своих плюсах, линейный промышленный блок питания сегодня является практически устаревшим оборудованием и постепенно вытесняется другими вариантами преобразователей напряжения. Минусом выбора такого варианта источника питания является его стоимость, габариты оборудования и невысокий КПД.
2. Источники питания импульсного типа
Преобразователи напряжения в импульсном варианте являются более современным оборудованием и применяются в производственных процессах гораздо чаще. Импульсные источники питания отличает ряд преимуществ:
- меньший размер и вес при одинаковых показателях передаваемой мощности,
- более высокий КПД,
- меньшая стоимость,
- высокая надежность оборудования,
- встроенные цепи защиты,
- большой выбор необходимых параметров.
В принцип работы промышленного импульсного блока питания заложена постоянная генерация высокочастотных помех, что может стать ограничением в выборе оборудования.
Как работают промышленные источники питания
|
|
Принцип работы источников питания линейного типа достаточно прост. Типичная схема основана на понижающем трансформаторе, работающем от сетевого напряжения. Из трансформатора ток попадает на выпрямитель – переменное напряжение преобразуется в постоянное. Далее установлен фильтр, чаще всего это конденсатор большой емкости. Элементы устройства, в зависимости от характеристик, могут быть видоизменены, сохраняя при этом общую схему.
Промышленный блок питания импульсного типа основан на инверторе. Сначала происходит выпрямление входного напряжения. С помощью преобразователя напряжения выдается переменный ток с необходимыми показателями. В зависимости от варианта работы импульсного источника питания, выходное напряжение может подаваться на трансформатор или выходной фильтр нижних частот. Как правило, используются малогабаритные трансформаторы.
