Частотные преобразователи INTEK

Назначение преобразователей частоты INTEK

Преобразователи частоты INTEK представляют собой устройство для управления электродвигателями с функциями контроля, оптимизации потребления энергии и сглаживания вторичных негативных эффектов. Частотная модуляция позволяет изменять скорость вращения ротора электромотора без значительных изменений тока и напряжения. Вторичный положительный эффект выражается в сглаживании стартовых толчков, полноценном контроле крутящего момента и возможности оптимизировать питание с учетом нагрузок со стороны привода.

Встроенные в схему питания электрической машины цепи скалярного и векторного управления позволяют контролировать параметры магнитного потока в роторе. Благодаря этой особенности управление оборотами становится более эффективным, снижает потребление энергии и значительно сокращается износ двигателя.

Модификации частотных преобразователей INTEK

Модельный ряд частотных преобразователей INTEK представлен в таблице:

Серия	Напряжение питания	Мощность двигателя	Метод управления	Входы	Выходы
SPK	1 фаза 220 В 3 фазы 380 В	3,7…310 кВт	Скалярный (V/f); Векторный (SVC); С датчиком обратной связи – с энкодером (FVC)	Дискретные: 6 (PNP, NPN) Аналоговые: 3 (по току или напряжению)	Транзисторные: 2 (NPN, 24В, 50мА) Аналоговые: 2 (по току или по напряжению) Релейный: 1 перекл., 250В 3А, 24В DC 3А
SPE	1 фаза 220 В 3 фазы 380 В	0,4…4,0 кВт	Скалярный (V/f); Векторный (SVC)	Дискретные: 5 (NPN) Аналоговые: 2 (1 по току и 1 по напряжению)	Транзисторные: 1 (NPN, 24В, 50мА) Аналоговые: 1 (0–10В или импульсный) Релейный: 1 перекл., 250В 3А, 24В DC 3А
SPT	1 фаза 220 В	0,4…1,5 кВт	Скалярный (V/f)	Дискретные: 6 (NPN) Аналоговые: 2 (1 по току и 1 по напряжению)	Транзисторные: 1 (NPN, 24В, 50мА) Аналоговые: 1 (0–10В или импульсный) Релейный: 1 перекл., 250В 3А, 24В DC 3А

Особенности преобразователей частоты INTEK

Рекомендуем обратить внимание на ряд особенностей частотных преобразователей INTEK:

• Наличие встроенного режима PLC для записи и воспроизведения программы управления приводом с разными параметрами.
• Возможность выбора скоростей из диапазона предустановленных оптимальных значений (режимов).

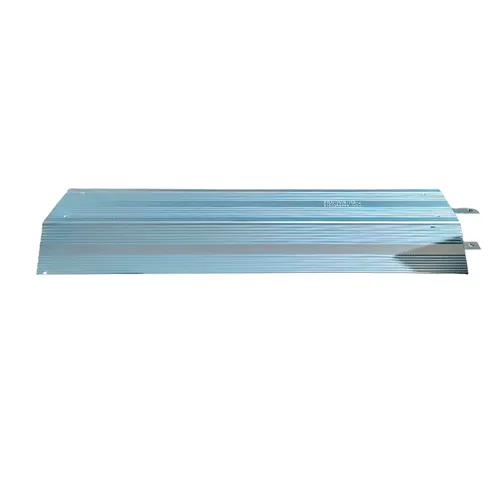

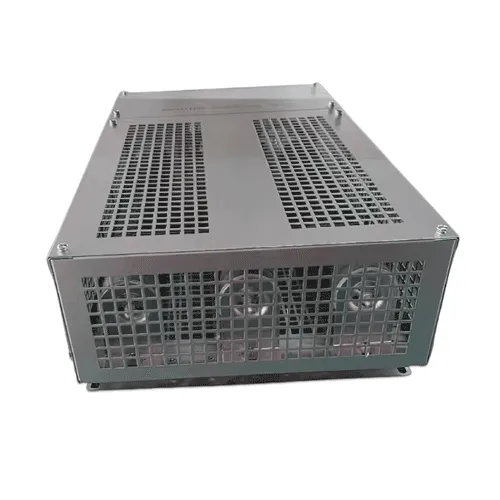

• Возможность запуска тормозного режима для ускоренной остановки привода с высокой инерционностью с применением резисторной (тепловой) схемы.
• Возможность изучения прибора по документации и инструкциям на русском языке.

Приборы этих серий разработаны для управления нагруженными приводами с возможностью выбора по параметрам и степени адаптации к решаемым задачам.

Преимущества

В зависимости от серии и опций применение преобразователей частоты INTEK дает ряд возможностей:

• Разделение каналов управления по частоте и напряжению для подключения других типов двигателей и расширения области применения.
• Возможность подключения к двигателям с эффектом генератора (фазные роторы).
• Наличие функций скалярного и векторного управления, функции ПИД-регулятора с построением модели параметров по математическим шаблонам в реальном времени.
• Автоматика регулирования и управления выходным напряжением, работа в связке с ПЛК и АСУ.

Для предотвращения аварий предусмотрены режимы с разными перегрузочными характеристиками.

Скалярное и векторное управление

Частотные преобразователи со скалярным и векторным управлением рассчитаны на контроль управление приводами в двух основных режимах:

• Скалярное – определение параметров магнитного потока и поддержание стабильных оборотов ротора двигателя за счет коррекции параметров питания. Достоинство данного метода заключается в простоте его реализации. Недостаток данного метода заключается в том, что при скалярном методе невозможно совместно управлять скоростью и моментом.
• Векторное определение параметров магнитного потока и эффекта проскальзывания ротора с оптимизацией тока/напряжения под изменения оборотов ротора под нагрузкой. Требует больших вычислительных мощностей. Нельзя использовать там, где к преобразователю подключено сразу несколько рабочих агрегатов.
  В зависимости от конструкции управление может осуществляться через датчики и без датчиков – векторное управление с обратной связью.

Применение частотников INTEK

Преобразователь частоты переменного тока реализует схему управления вращением двигателя за счет изменения частоты питающего тока/напряжения. Для асинхронных машин это единственная возможность изменять частоту вращения ротора, если необходимо отказаться от сложных схем с параллельным, последовательным и комбинированным соединением.

Универсальные преобразователи частоты INTEK выпускают для моторов общепромышленного назначения, специальных приводов станочного оборудования, систем промышленной вентиляции и насосов (насосных групп). В зависимости от характеристик асинхронный преобразователь частоты может управлять работой привода вентилятора и отдельной заслонки, шпинделя станка, манипулятора в промышленной автоматизированной сборочной системе.

Эффект от применения преобразователя частоты INTEK при работе с асинхронными двигателями:

• Упрощение управления оборотами (частотой вращения) для регулирования крутящего момента, в том числе по командам автоматики.
• Сглаживание толчкового и перегрузочного эффекта при запуске мотора и при отключении питания с нагрузкой от привода.
• Возможность управлять двигателем по двум принципиальным схемам: с поддержанием стабильных оборотов и оптимизацией магнитного потока в зависимости от оборотов ротора под нагрузкой.
• Снижение непроизводительного расхода энергии на паразитные явления, нагрев, увеличение проскальзывания ротора под нагрузкой.

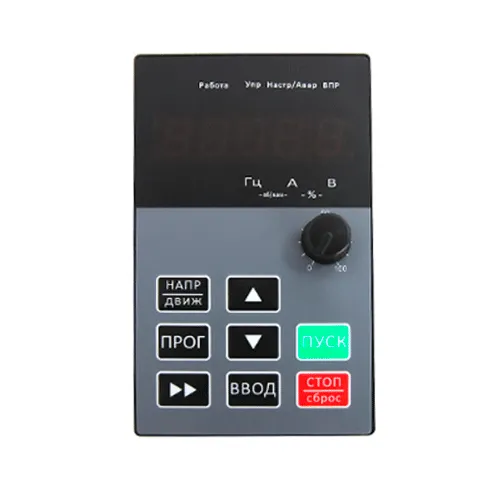

Благодаря интегрированным схемам автоматизированного питания и наличию простой панели управления, частотный преобразователь переменного тока может работать в разных режимах и оперативно реагировать на команды оператора.

Встроенная схема коммуникации через порт RS485 (общепромышленный протокол Modbus) позволяет настроить дистанционное управление и контроль параметров с системой диспетчеризации и АСУ любого уровня, в том числе с учетом параметров, снятых датчиками и обработанных ПЛК.

Технические характеристики преобразователей частоты INTEK

• Тип двигателей: асинхронный
• Напряжение питания: 1 фаза 220 В; 3 фазы 380 В
• Мощность двигателя: от 0,4 до 310 кВт
• Номинальный выходной ток: от 2,1 до 340 А
• Выходная частота: до 500 Гц (для серии SPT до 400 Гц)
• Режим работы: Скалярный (V/f); Векторный (SVC); С датчиком обратной связи – с энкодером (FVC)
• Диапазон регулирования скорости: 1:10 (V/f); 1:100 (SVC); 1:1000 (FVC)
• Входы: дискретные PNP, NPN; аналоговые (по току, напряжению)
• Выходы: транзисторные, аналоговые, релейный
• Функция «Автоподхват»
• ПИД регулятор
• Предустановленные скорости: до 15
• Порт RS485, Modbus встроен (опция для SPK)
• Применение
  • Серии SPE, SPK: вентиляторы, шпиндели станков, приводы подач, экструдеры, компрессоры, краны, насосы
  • Серия SPT: вентиляторы, транспортеры, насосы, питатели, шпиндели

Документация

Предлагаем ознакомиться с документацией на универсальные преобразователи частоты INTEK.

Каталоги:

• Intek SPE
• Intek SPK
• Каталог по приводной технике

Руководства по эксплуатации:

• Intek SPE-B
• Intek SPT
• Intek SPK-B
• Настройка Intek SPK
• Карта настроечных параметров ПЧ SPK для работы с насосом и датчиком давления

Инструкции быстрого запуска:

• Intek SPE
• Intek SPK
• Intek SPT
