Уровнемеры для жидкости

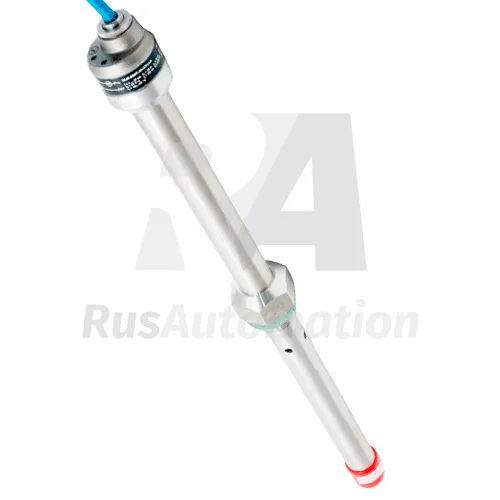

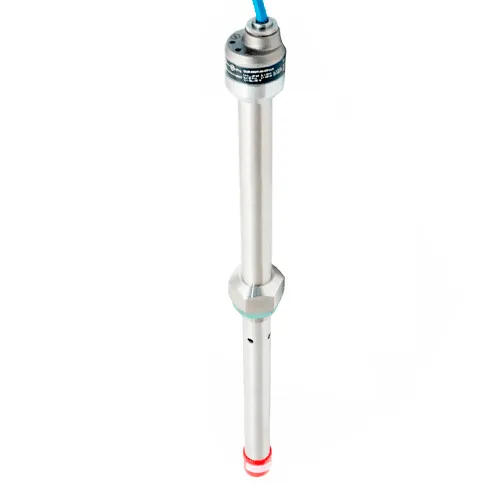

Емкостные преобразователи уровня

Емкостные уровнемеры используют тот же принцип работы, что и емкостные сигнализаторы предельного уровня. Активный зонд прибора (трос, стержень, кабель) и проводящая стена емкости (или заземленный второй зонд, или специальная труба, одетая на зонд, если стена емкости сделана из не проводящих материалов) создают пластины конденсатора. Изолятором в этом конденсаторе является либо воздух, либо другой материал в емкости, которые будут являться диэлектриками между платинами простого конденсатора. Когда емкость пустая, тогда начальная емкость конденсатора будет равна С0, при этом диэлектрический коэффициент "ε" для воздуха равен 1. Когда воздух будет вытеснен продуктом с диэлектрической константой выше чем у воздуха, емкость конденсатора изменится, то есть емкость будет меняться с увеличением измеряемого продукта в емкости. Это изменение емкости будет преобразовано прибором в выходной сигнал пропорционально изменению уровня. Показание уровнемера прямо пропорционально изменению уровня продукта и уровня емкости конденсатора. Емкость также зависит от расстояния между пластинами и выполнением условия о параллельности активного зонта и стены емкости или второго зонда.

Применение второго зонда необходимо при измерении уровня в емкостях необычной формы, сферических, емкостей с отсутствующими строго вертикальными стенами, даже если стена изготовлена из проводящего материала, со стенками, изготовленными из слабо проводящих или не проводящих материалов.
Диапазон измерения уровня в зависимости от типа применяемого зонда и достигает значения 30 метров. Точность измерения зависит от измеряемого уровня и как правило не хуже ±0,3%. Температура измеряемого продукта до +200ºС (опционально до +800°С). Регулируемое время задержки. Выходные сигналы стандартных протоколов 4 - 20 мА, HART и др.
Выбрать емкостный уровнемер жидкости.

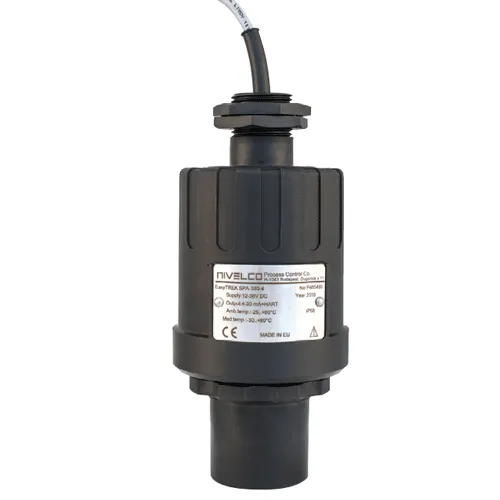

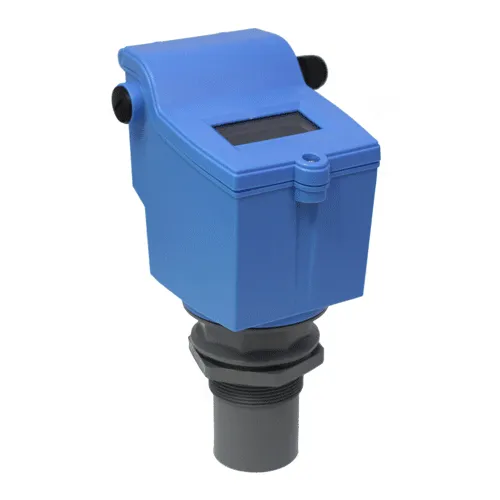

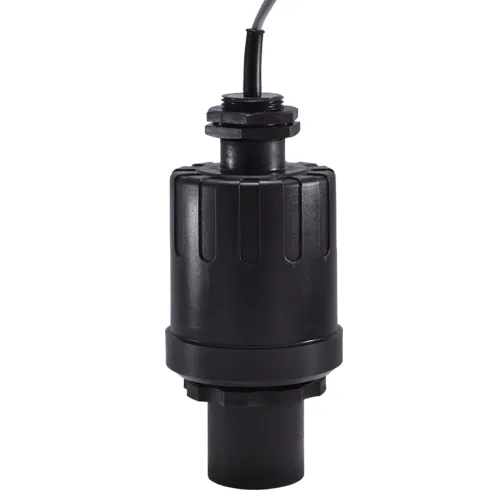

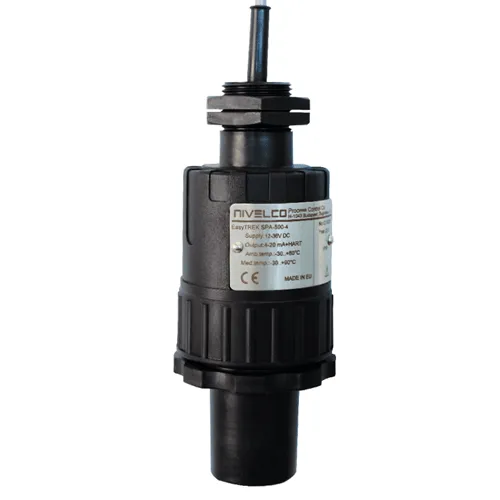

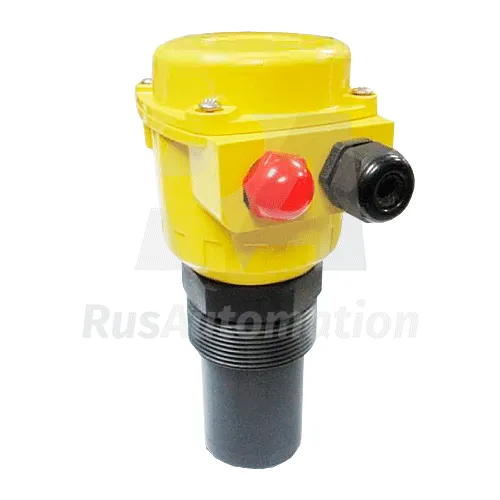

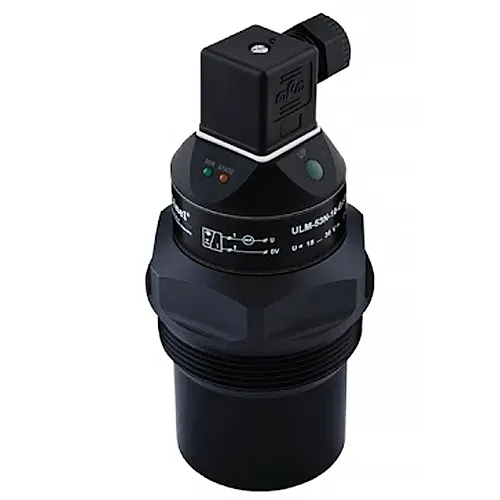

Ультразвуковые преобразователи уровня

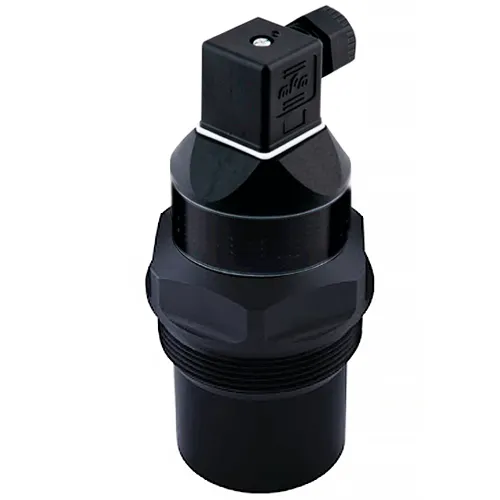

Ультразвуковые уровнемеры - бесконтактные датчики уровня непрерывного действия.  Используют явление отражения ультразвуковых колебаний от границы раздела сред газ - твердое вещество. Электронный блок ультразвукового уровнемера измеряет время прохождения излученного ультразвукового импульса от датчика до границы раздела сред и обратно. Чем больше уровень материала в емкости или силосе, тем меньше время прохождения импульса от датчика до материала и обратно. Так как скорость распространения звука в воздухе составляет 331 м/сек., а измеряемые уровни не превышают 70 метров, поэтому измерение уровня можно проводить ежесекундно. Благодаря этому ультразвуковые датчики осуществляют именно непрерывное измерение, тогда как, лотовым датчикам требуется намного большее время на разматывание и сматывание троса. Основа электронного блока - микропроцессорное устройство, которое позволяет запрограммировать отключение датчика на время периодического прохождения механизма, например лопасти мешалки. Ультразвуковые датчики изготавливаются  в виде моноблока с индикаторным устройством и блоком программирования, либо с отсутствием таковых. В этом случае управление осуществляется через ПК. Выходные сигналы формируются по стандартным протоколам 4 - 20 мА, HART.
Установка вертикально сверху или под небольшим углом в зависимости от профиля измеряемой поверхности. Диапазон измерения уровня до 25 метров. Точность измерения 0,25%. Температура процесса до +90ºС. Взрывобезопасное исполнение.
Выбрать ультразвуковой уровнемер жидкости ...

Гидростатические преобразователи уровня

Гидростатические уровнемеры используют метод измерения основанный на определении гидростатического давления, оказываемого жидкостью на дно резервуара. Величина гидростатического давления на дно резервуара зависит от высоты столба жидкости над измерительным прибором и от плотности жидкости. Принцип действия: преобразование деформации упругого чувствительного элемента под воздействием гидростатического давления в аналоговый токовый сигнал. Гидростатические уровнемеры это фактически преобразователи дифференциального давления, поэтому для работы им необходима связь с атмосферой. Гидростатические уровнемеры применяются для измерения уровня различных жидкостей, начиная от чистой воды до различных паст, в открытых и закрытых резервуарах, бассейнах, колодцах и глубинных скважин. Гидростатические уровнемеры бывают врезного типа (врезаются в днище емкости) и погружного типа (в этом случае параллельно присоединительному кабелю наружу выводится капиллярная трубка для связи с атмосферным давлением). Точность измерения не хуже 0,25%, что при наличии свидетельства о включении в государственный реестр средств измерения позволят применять их для целей коммерческого учета. Температура измеряемого процесса до +125°С.
При монтаже гидростатических уровнемеров необходимо учитывать, что при закачивании материала процесса, струя жидкости может вызывать избыточное давление, что приведет к потере точности, поэтому следует располагать датчики максимально удаленно от зоны турбулентности.
Выбрать гидростатический уровнемер ...

Байпасные преобразователи уровня

Байпасные уровнемеры используют специальную отводную трубку байпас - колонку для измерения уровня жидкости размещенную сбоку емкости . Резервуар и байпасная трубка сообщающиеся сосуды, изменение уровня в резервуаре соответствует изменению уровня в байпасной трубке. В самой трубке размещен поляризованный магнит, который плавает на поверхности жидкости. Рядом с трубкой расположен чувствительный элемент магнитно-стрикционного типа, который преобразует изменение расстояния от нижней точки байпаса до магнита в токовый сигнал 4 ... 20 мА. Для визуализации уровня на стенках стеклянной трубки размещены специальные пластины, которые под воздействием магнита изменяют свое положение. Каждому положению соответствует свой цвет, поэтому визуально четко видна граница уровня жидкости в байпасе и соответственно в резервуаре. При необходимости байпасные уровнемеры могут дополнительно оборудоваться сигнализаторами предельного уровня. Связь с внешней средой происходит только через магнитное поле, прямой контакт с измеряемой средой отсутствует, что позволяет использовать байпасные преобразователи уровня в пищевой промышленности, молочной промышленности, фармацевтической промышленности и др.
Выбрать байпасный уровнемер ...

Микроволновые радарные преобразователи уровня

Микроволновые радарные уровнемеры - универсальные приборы непрерывного измерения уровня, по принципу работы аналогичны ультразвуковым уровнемерам, так же используют принцип отражения волн от границы раздела сред. Отличие заключается в том, что ультразвуковые датчики уровня работают в диапазоне излучения 5 ... 50 кГц, а микроволновые радарные датчики используют частоты 6 ... 95 ГГц. Значение частоты излучения радарного уровнемера необходимо учитывать при выборе приборов для измерения уровня жидкостей с малыми значениями диэлектрической проницаемости. Чем меньше ε - тем выше должна быть частота. Так для измерения уровня нефтепродуктов следует использовать радарные уровнемеры с максимальной частотой. Радарный датчик уровня построен по принципу радиолокатора, что позволяет минимизировать влияние паразитных помех и помех, связанных с неровностью измеряемой поверхности. Так же как и ультразвуковые уровнемеры не имеют контакта с измеряемым объектом, но в отличие от ультразвуковых датчиков,  обладают намного меньшей чувствительностью к влиянию температуры и давления в рабочей емкости, а так же их изменению. Радарные уровнемеры обладают большей устойчивостью к таким негативным для других приборов явлениям, как запыленность, пенообразование, испарения с измеряемой поверхности. Важной характеристикой влияющей на уровень измерения и точность, является размер и тип применяемой антенны. Различают рупорные, стержневые, трубчатые, параболические и планарные антенны. Чем больше размер антенны, тем более мощный и узконаправленный сигнал она формирует, соответственно обеспечивается максимальная дальность и максимальная разрешающая способность микроволнового радарного уровнемера.
Точность измерения уровня ±1мм., что позволяет использовать микроволновые радарные уровнемеры для целей коммерческого учета. Температура процесса до +250ºС. Диапазон измерения уровня до 50 метров. Диэлектрическая постоянная измеряемого вещества должна быть более 1,6. Клейкие вещества могут вызывать отказы.
Выбрать микроволновый радарный уровнемер ...

Магнитострикционные преобразователи уровня

Магнитострикционные уровнемеры состоят из поплавка со встроенным магнитом и направляющей, внутри которой располагается волновод, помещенный в катушку по который через определенные промежутки времени протекают импульсы тока. При перемещении импульса возникает радиальное магнитное поле вокруг волновода. При пересечении с магнитным полем постоянного магнита расположенного в поплавке, возникает, пластическая деформация магнитострикционного волновода, которая является высокодинамичным процессом, вследствие скорости токового импульса. Из-за этого возникает ультразвуковая торсионная волна, которая распространяется от места возникновения в оба конца волновода, однако в одном из концов она полностью гасится и, таким образом, помехи и искажения сигнала исключаются. Детектирование и обработка торсионного импульса происходит на другом конце волновода в специальном преобразователе. Точное определение позиции получается измерением времени между стартом токового импульса и времени возникновения ответного электрического сигнала, которое определяется в преобразователе торсионных импульсов при детектировании ультразвуковой волны. Этот электрический сигнал обрабатывается электроникой датчика, электроника анализирует время распространения торсионных волн и формирует пропорциональный токовый сигнал, либо сигнал соответствующего протокола. Направляющая может быть жесткой или гибкой, последний вариант наиболее предпочтительнее для измерения большого диапазона уровня, так как значительно упрощает транспортировку прибора до места установки.
Выбрать магнитно-стрикционный уровнемер ...

Магнитные преобразователи уровня

Магнитные уровнемеры сходны по конструкции с магнитными сигнализаторами предельного уровня. Постоянный магнит, смонтированный в поплавке расположенном на направляющей, вызывает срабатывание магниточувствительных контактов расположенных в направляющей. При срабатывании контакты включают последовательно расположенные резисторы, таким образом, при перемещении поплавка общее сопротивление резистивного модуля внутри направляющей непрерывно изменяется с дискретностью соответствующей разрешающей способности уровнемера. Магнитные уровнемеры вследствие простоты физического принципа измерения, не нуждаются в сколь-нибудь значительном техническом обслуживании, не требуют регулировки, просты в монтаже и экономически привлекательны. Ограничения по применению обусловлены в первую очередь плотностью измеряемой жидкости и размером поплавка.
Выбрать магнитный поплавковый уровнемер ...
