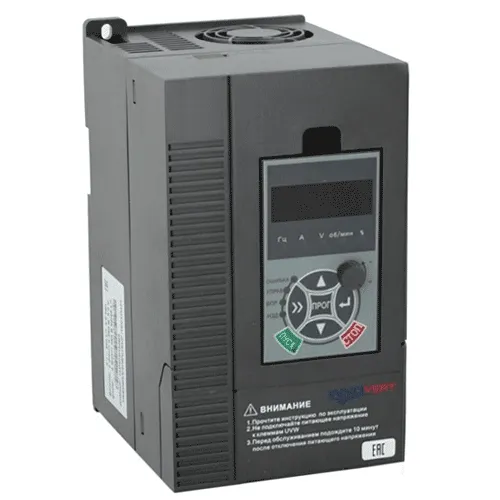

Частотные преобразователи INNOVERT

Назначение преобразователей частоты INNOVERT

Преобразователи частоты предназначены для установки в помещениях на высотах до 1000 м над уровнем моря, в отсутствие пыли и агрессивных газов, а так же прямого солнечного излучения. Класс защиты большей части моделей IP20. Специализированная серия IPD имеет высокий класс защиты IP65/IP54, допускающий их установку непосредственно в помещениях с повышенной запыленностью, без использования шкафа электрооборудования.

По уровню помехозащищенности и безопасности преобразователи частоты группы INNOVERT сертифицированы на соответствие Техническому Регламенту ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Все изделия группы преобразователей частоты INNOVERT имеют обозначения, формируемые по одинаковому принципу. Пример:

ITD 223 U 43 B3 – преобразователь серии ITD мощностью 22 кВт универсальный с питанием от трехфазной сети напряжением 380 В, версии В3.

• ITD – Тип преобразователя: ISD, IMD, IDD, IPD, IHD, IVD, IBD, ITD
• 223 – Мощность в Вт: первые две цифры – множитель, третья – количество нулей
• U – Аппаратные средства: U – universal
• 4 – Напряжение питания: 4 – 380 В, 2 – 220 В
• 3 – Количество фаз питающей сети: 1 – однофазная сеть, 3 – трехфазная сеть
• B3 – Версия программного обеспечения: В2, В3

Описание принципа работы ПЧ группы INNOVERT

Правильное использование преобразователей частоты должно сопровождаться корректным выбором оборудования, обеспечивающего работу ПЧ. Общая схема подключения периферийного оборудования показана ниже.

Коммутационная аппаратура – автоматический выключатель и контактор, по токовым нагрузкам и быстродействию должны соответствовать параметрам защиты ПЧ. Частота срабатываний контактора не должна превышать 10 раз в минуту, чтобы исключить сбои в работе преобразователя. Подключение входного дросселя переменного тока и дросселя постоянного тока требуется всегда, если в точке подключения ПЧ к сети имеются другие потребители с резко выраженным ключевым режимом работы или установки компенсации реактивной мощности. То же необходимо при превышении разбаланса фазных напряжений сети свыше 3%. Как правило, ПЧ мощности ниже 18,5 кВт имеют встроенный тормозной модуль, поэтому для организации пуско-тормозных режимов подключают тормозной резистор.

Для ПЧ больших мощностей требуется внешний тормозной модуль, поставляемый опционально. Если кабель, соединяющий ПЧ и двигатель, длиннее 100 м, необходимо включение в цепь выходного дросселя переменного тока, который выполняет функцию подавления сверхтоков и резонансных колебаний, возникающих из-за влияния паразитной емкости кабеля. Исчерпывающие рекомендации по выбору периферийного оборудования обычно даются в эксплуатационной документации на конкретные серии преобразователей частоты.

Цепи управления ПЧ INNOVERT, имеют в основном один и тот же состав в функциональном отношении, но различны по количеству каналов, в зависимости от степени универсальности и уровня мощности преобразователя. Дискретные каналы входа, числом от 2 до 8 для разных серий, обычно используются для задания кардинальных функций работы привода: вращение вперед/назад, останов, удержание, сброс и т. п. Обязательно имеется 1 или 2 аналоговых входных канала, один из которых может быть с переключаемым режимом с приема сигнала по напряжению в диапазоне 0…10 В на прием сигнала по току 4…20 мА. Источники постоянного стабилизированного напряжения предназначаются для питания внешних устройств, например – потенциометра, с которого снимается сигнал регулировки частоты ПЧ.

Каналы выходных сигналов в группе INNOVERT представляют собой набор аналоговых, дискретных и релейных выходов, предназначенных для управления внешними приборами или индикаторами. Релейные каналы, представляющие собой группы контактов реле, могут использоваться для сигнализации, например, о выходе преобразователя частоты на установленный режим работы. Дискретные каналы обычно выполняются по схеме с открытым коллектором. Аналоговые каналы так же могут переключаться между выходом по току или выходом по напряжению в стандартизированным диапазоне.

Обязательно присутствие дифференциальных входов интерфейса RS-485. Переключение электрических режимов входов/выходов осуществляется, как правило, двухпозиционными переключателями на панели ПЧ.

Программирование ПЧ возможно с пульта управления самого преобразователя, либо от внешнего ПК/ПЛК посредством интерфейса RS-485. В первом случае группа INNOVERT предоставляет пользователю следующие возможности:

• активирование необходимых пользователю функций, которые будет выполнять преобразователь частоты при управлении электродвигателем. Например – режим управления, толчковый режим и т. п.;
• задание параметров движения электропривода на каждом этапе цикла: скоростей, ускорений, временных отрезков и т. п.;
• назначение функций каждого входа и выхода – определение внешних связей ПЧ;
• определение параметров электродвигателя, ПИД-регулятора и т.п.;
• архивирование электромагнитных и тепловых параметров узлов ПЧ в последнем аварийном режиме для облегчения диагностики неисправности и т. п.

При программировании от ПК/ПЛК пользователь может использовать специально разработанное программное обеспечение “Inverter Tools”.

Применение и достоинства преобразователей частоты группы INNOVERT

В состав группы INNOVERT входят серии многофункциональных преобразователей частоты универсального назначения со значительным диапазоном реализуемых мощностей. Также в составе группы присутствуют специализированные серии: для управления насосными агрегатами, вентиляторами, однофазными двигателями маломощных приводов бытового назначения и пр. Универсальный состав группы определяет широкий спектр применения ПЧ INNOVERT:

• электроприводы электроинструмента и техники бытового назначения: стиральных и посудомоечных машин, смесителей, измельчителей и т.п.;
• насосные агрегаты установок и систем водоподготовки, водоснабжения и водоотведения;
• установки кондиционирования и вентиляции;
• подъёмно-транспортные механизмы;
• промышленные транспортировочные системы: транспортеры, конвейеры, рольганги, опрокидыватели и кантователи. и т.п.;

Применение прогрессивной технологии бессенсорного векторного управления делает возможным применение ПЧ INNOVERT в областях, где электропривод работает в очень тяжелых условиях с высокой точностью по скорости и моменту на валу приводного двигателя:

• в металло- и деревообрабатывающем производстве;
• в буровых установках и на обогатительном производстве;
• на металлургическом производстве: в оборудовании прокатных и волочильных станов;
• в механосборочном производстве.

К достоинствам и преимуществам преобразователей частоты группы INNOVERT можно отнести:

• использование технологии бессенсорного векторного управления;
• модели для управления однофазным электродвигателем;
• модели с повышенным классом защиты IP65/IP54;
• широкий спектр мощностей отдельных серий ПЧ;
• в ряде моделей встроенный тормозной модуль.

Примеры применения ПЧ

• Пример применения преобразователя частоты Innovert IHD в системе водоснабжения
• Пример применения преобразователя частоты Innovert IHD для насоса в очистном сооружении
• Применение IPD Innovert в системе управления городским фонтаном

Больше примеров применений частотных преобразователей >>

Как получить помощь при выборе преобразователя частоты

Выбор преобразователя частоты – трудный и неоднозначный процесс. Воспользуйтесь возможностью бесплатной консультации специалистов компании «РусАвтоматизация». В этом случае Ваш выбор окажется наверняка более обоснованным. Для получения консультации позвоните на бесплатный номер или воспользуйтесь кнопкой обратной связи.
