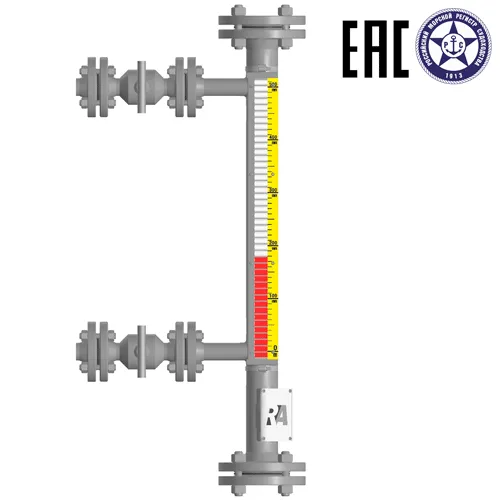

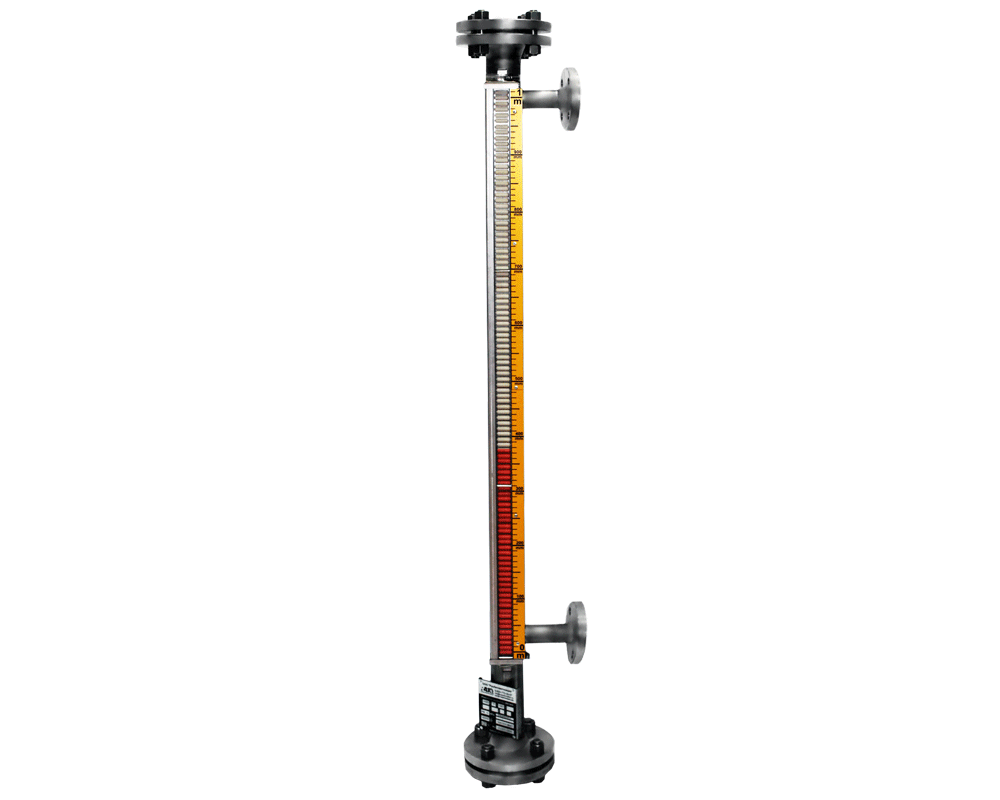

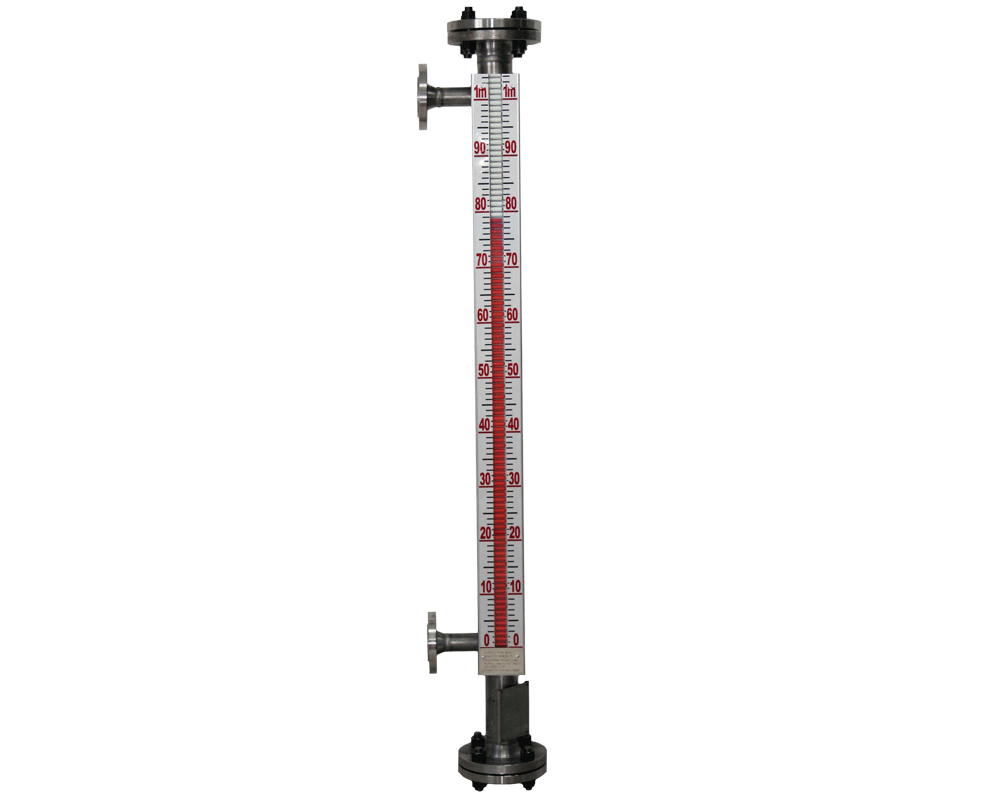

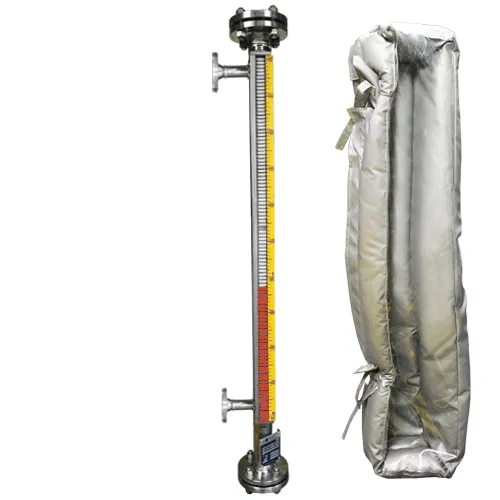

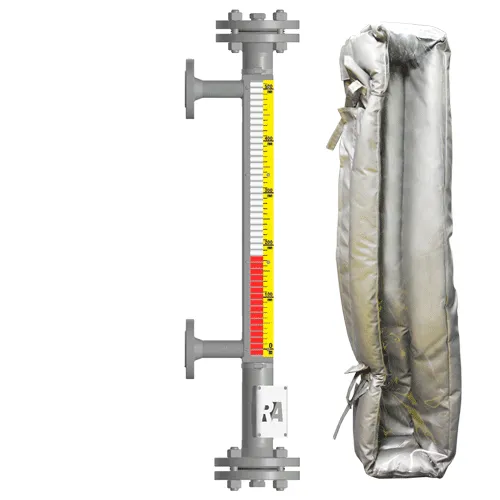

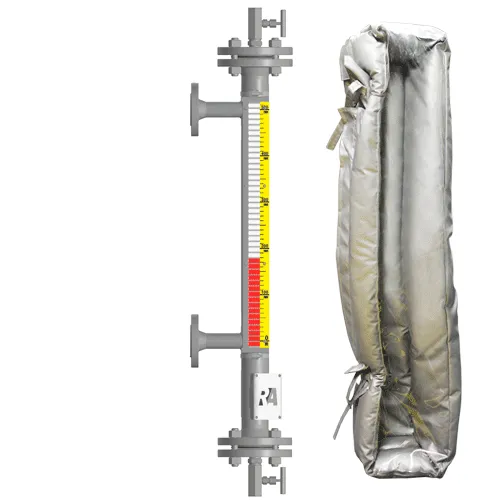

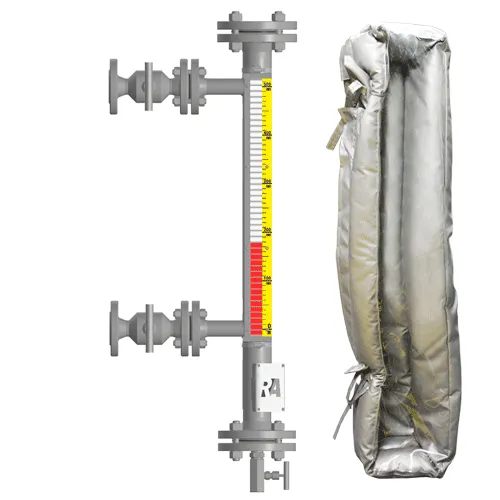

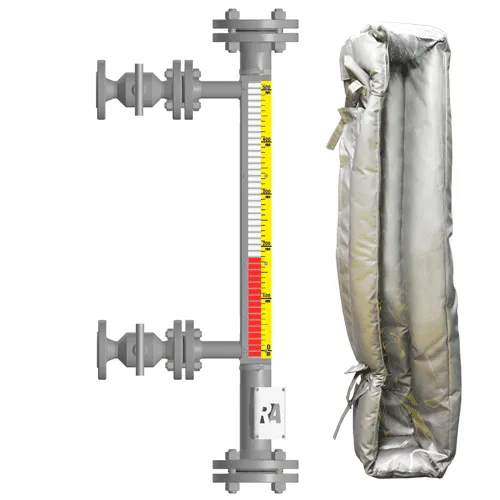

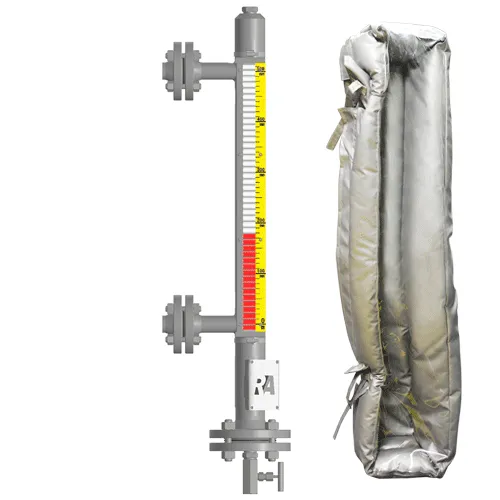

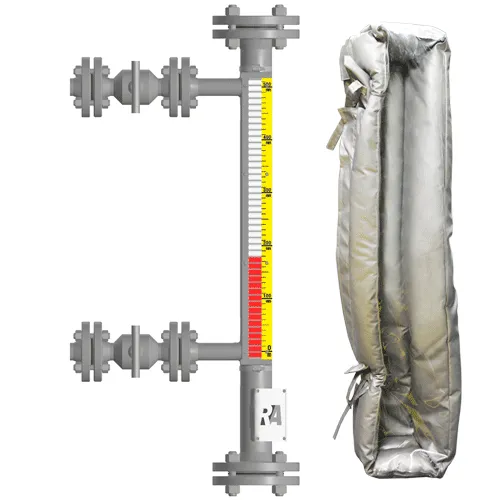

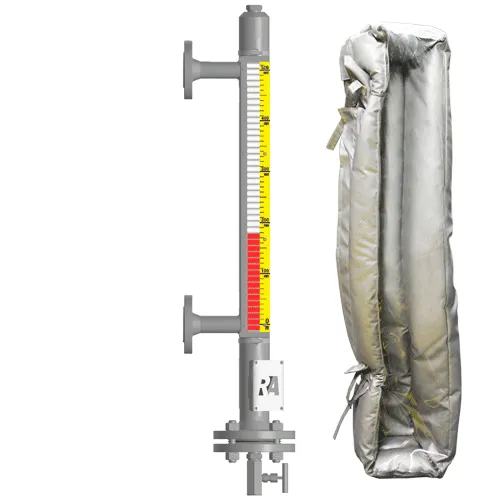

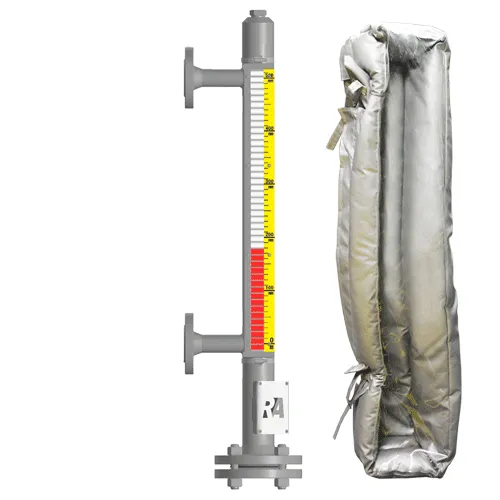

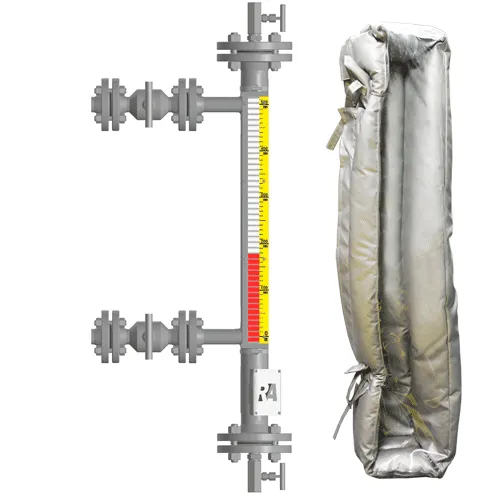

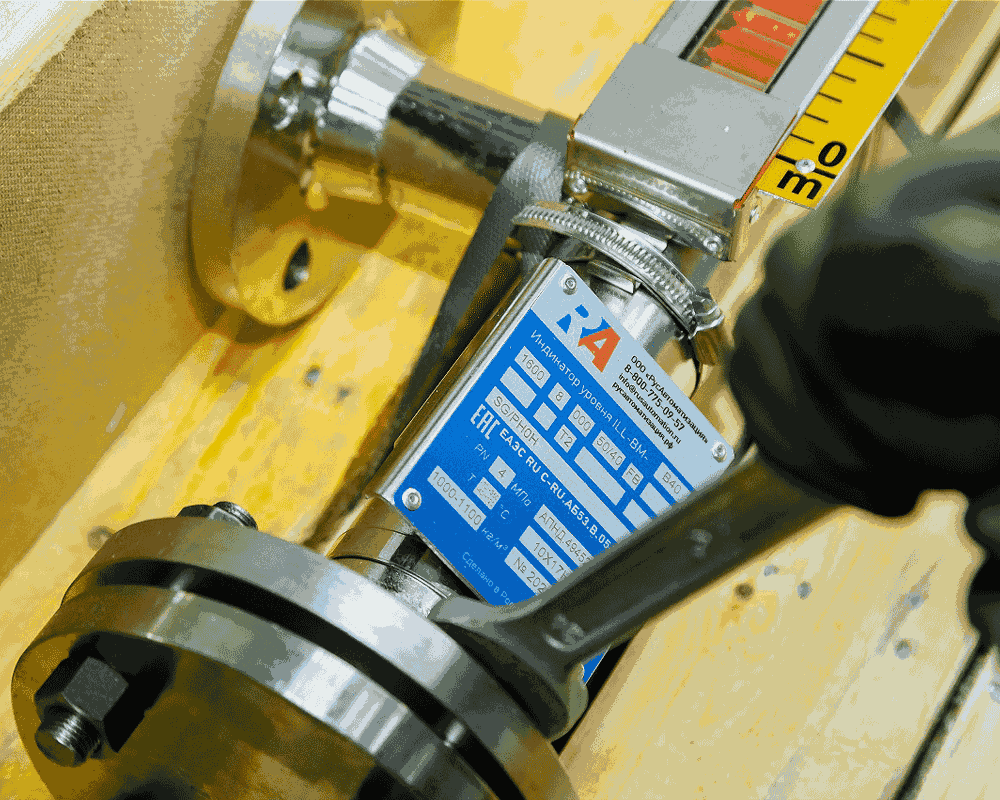

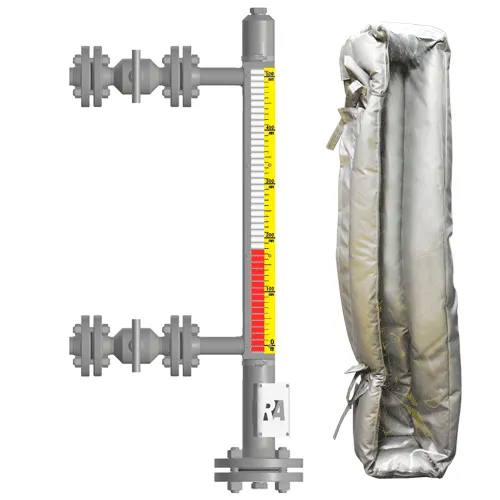

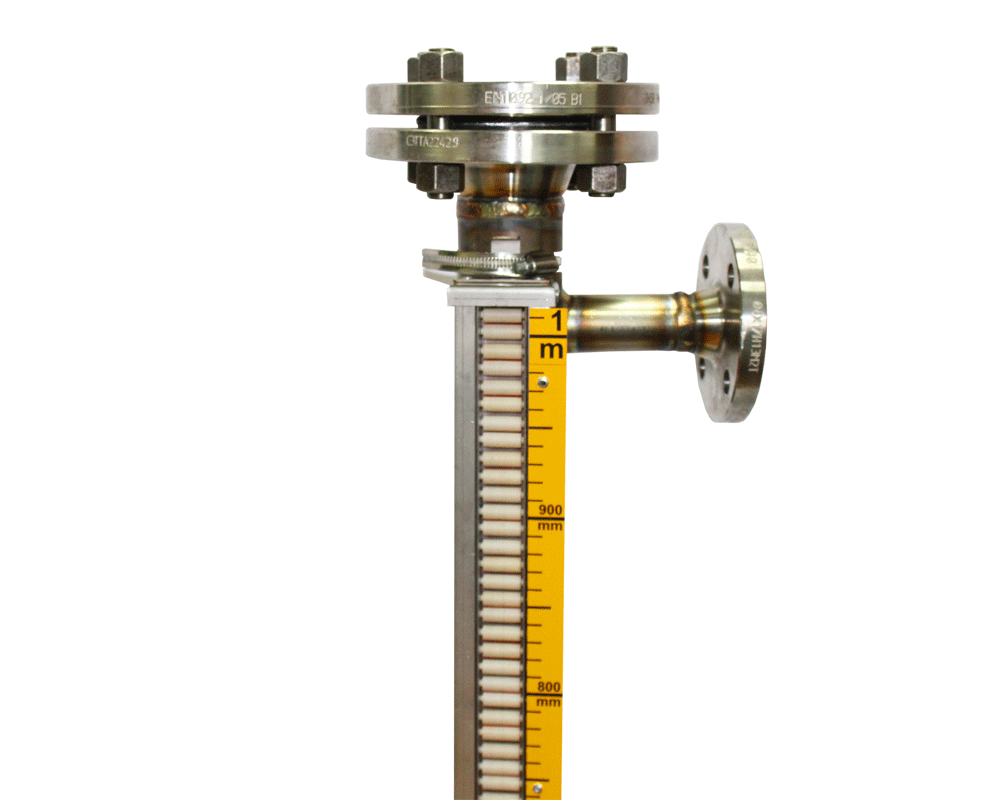

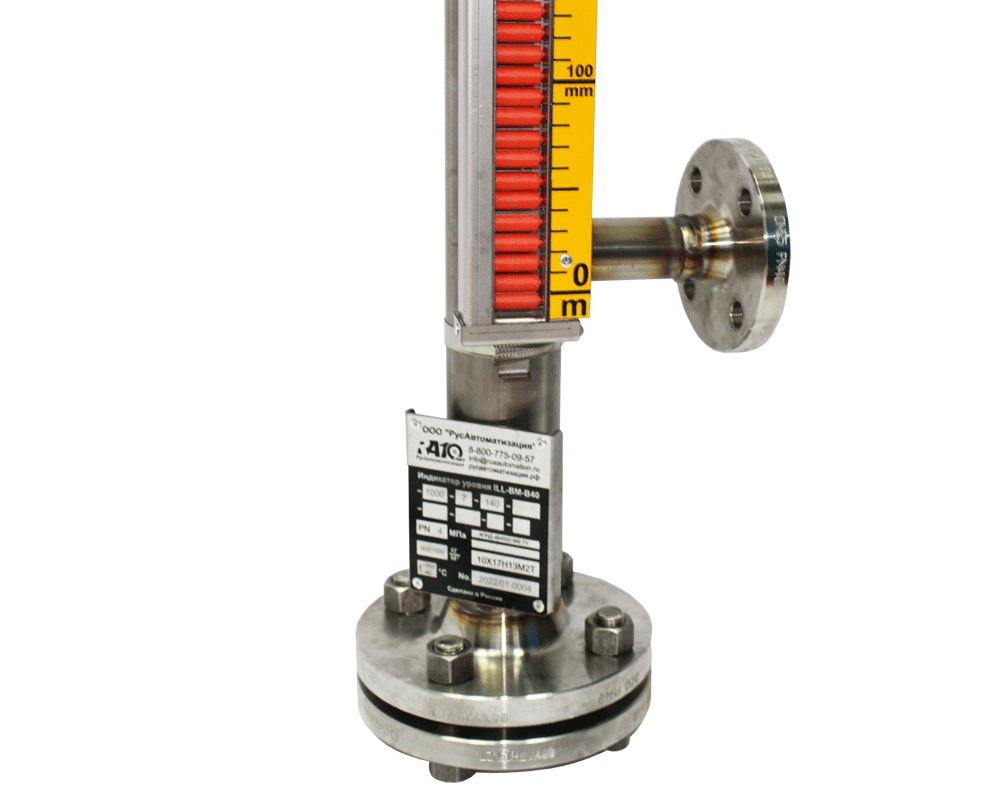

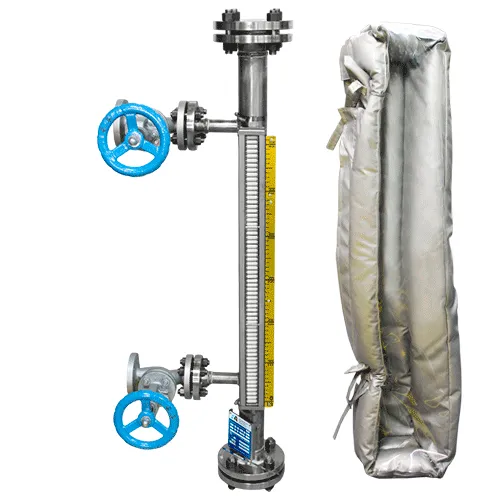

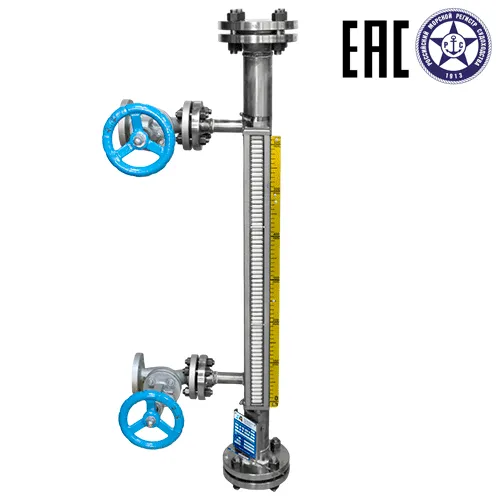

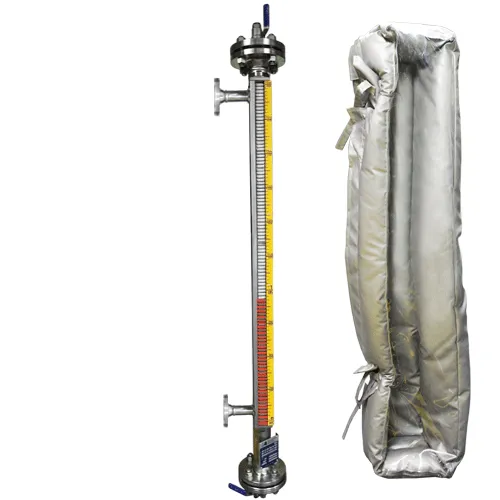

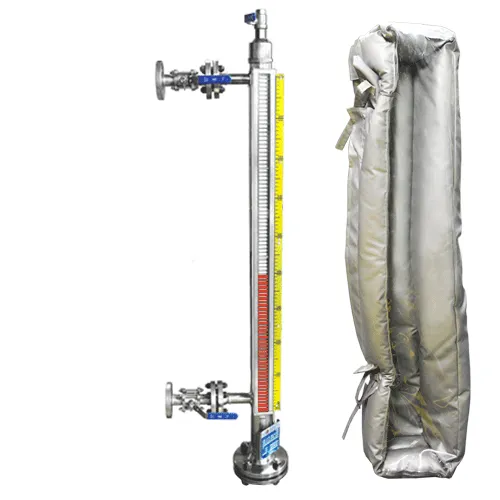

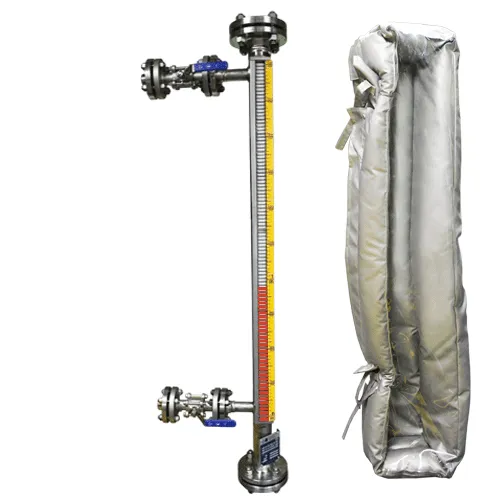

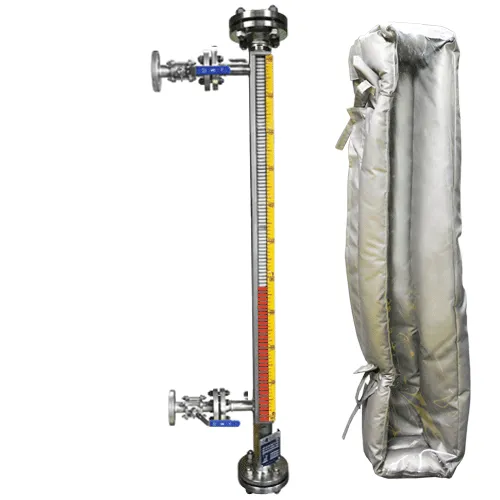

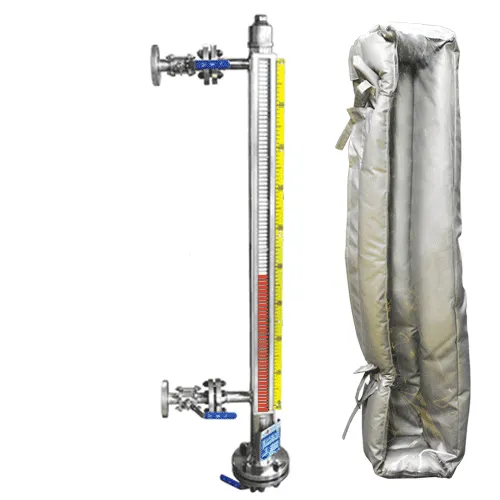

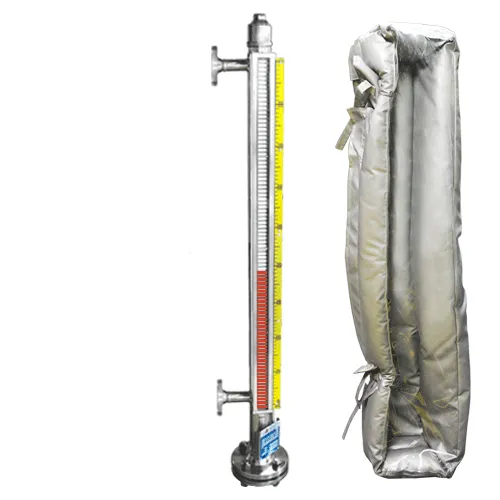

Индикаторы уровня Серия B40

Назначение байпасных магнито-поплавковых индикаторов уровня В40

Магнитный указатель уровня представляет собой выносное устройство, которое позволяет производить постоянный визуальный контроль уровня в различных емкостях, баках и т.п. Конструкция индикатора рассчитана на работу в очень тяжелых условиях эксплуатации, связанных с высокими значениями температуры и давления, а также с химически агрессивными средами.

Указатель уровня серии B40 проходит испытания на герметичность конструкции и плотность швов, что позволяет быть уверенным в достаточной надежности изделия.

Модельный ряд указателей уровня серии B40

В приведенной ниже таблице представлены основные модификации магнитного роликового индикатора уровня серии В40:

Модификация	Конструкция	№	Тип узла
			Верх камеры	Низ камеры
Полнопроходная модель		000	Глухой фланец	Глухой фланец
		010	Глухой фланец	Дренажный клапан
		020	Воздушный клапан	Глухой фланец
		030	Воздушный клапан	Дренажный клапан
		040	Воздушная пробка	Дренажная пробка
		050	Воздушная пробка	Дренажный клапан
		060	Воздушный клапан	Дренажная пробка
Конфигурации с нижним фланцем		100	Воздушная пробка	Глухой фланец
		110	Воздушная пробка	Дренажный клапан
		120	Воздушный клапан	Глухой фланец
		130	Воздушный клапан	Дренажный клапан
		140	Воздушная пробка	Дренажная пробка
		160	Воздушный клапан	Дренажная пробка

В РусАвтоматизации консультация по подбору оборудования бесплатна. Наши специалисты сэкономят Ваше время и помогут выбрать необходимую модель индикатора уровня. Также они ответят на все вопросы и сориентируют по цене и срокам доставки.

Преимущества указателей уровня серии B40

Из основных преимуществ визуальных указателей уровня серии B40 следует выделить:

• Высокая прочность устройств, которая проверяется испытанием на герметичность конструкции и на плотность сварных швов;
• Высокие эксплуатационные характеристики:
  • максимальное давление до 4 МПа,
  • рабочая температура от -40 до +350°С;
• Возможность работы с химически агрессивными средами;
• Корпус из нержавеющей стали, устойчивый к внешним негативным воздействиям, отсутствие хрупких элементов конструкции корпуса, таких, как стекло;
• Удобное и информативное отображение уровня;
• Простой монтаж и эксплуатация индикатора;
• Широкий выбор арматуры и присоединений к процессу;
• Возможно проведение рентгенографического контроля сварных швов;
• Собственное производство, благодаря чему имеется возможность контролировать весь процесс и гарантировать качество.

Принцип действия визуальных индикаторов уровня ILL-BM-B40

Байпасные индикаторы уровня работают по принципу сообщающихся сосудов. С помощью фланцев указатель монтируется к емкости, тем самым образуя с ней сообщающийся сосуд. Уровень жидкости в емкости будет соответствовать уровню жидкости в индикаторе. Для удобства наблюдения внутри байпасной камеры расположен магнитный поплавок, он взаимодействует с роликовой магнитной шкалой, которая располагается снаружи индикатора и тем самым визуализирует уровень внутри резервуара.

Устройство индикатора

Применение указателей уровня серии B40

Магнитные указатели уровня жидкости серии В40 используются в качестве визуального средства контроля уровня в емкости, а также в качестве дублирующего устройства для контроля показаний сигнализаторов уровня или уровнемеров. Это является важной задачей во многих отраслях промышленности, например:

• Химическая и нефтехимическая;
• Производство электроэнергии;
• Жилищно-коммунальное хозяйство;
• Фармацевтика.

И многое другое.

Устойчивость устройства к химическим веществам позволяет использовать его как магнитный индикатор уровня воды или других жидких веществ, таких как:

• Кислоты, щелочи и соли;
• Спирты и их растворы;
• Топливо и масла;
• Растворители.

И многое другое.

	Измерение уровня в емкости с пивом контролируемая среда: пиво		Контроль уровня жидкости в паровых установках контролируемая среда: горячая вода
	Контроль уровня горячей воды в котле контролируемая среда: горячая вода		Контроль уровня жидкости в фармацевтике контролируемая среда: агрессивные жидкости
	Контроль уровня жидкости в емкости с отработанными электролитами контролируемая среда: кислоты и щелочи		Визуальный индикатор уровня для линии розлива бытовой химии контролируемая среда: бытовая химия
	Контроль уровня фритюрного масла контролируемая среда: фритюрное масло		Контроль уровня жидкости в емкости с раствором серной кислоты контролируемая среда: раствор серной кислоты
	Газопоршневая электростанция – контроль уровня в масляном баке долива контролируемая среда: масло		Контроль уровня жидкости на установке десорбции золота контролируемая среда: десорбционный раствор

Отзывы о применении

	«Контроль уровня воды на пищевом производстве»		«Задача определения уровня наполняемой жидкости в технологических емкостях»

Технические характеристики индикаторов серии B40

Номинальное давление: 4 МПа Диапазон рабочих температур: -40…+350°С Климатическое исполнение: У1, В3.1, М2.1, ОМ3 Присоединение к процессу фланцы Ду20 / Ду 25 / Ду 40 исп. B ГОСТ 33259-2015 (под заказ возможны другие исполнения) патрубки под приварку 33,7х2,6 мм Присоединительная длина H: 300…5500 мм Вынос камеры L: 140 мм (под заказ возможны другие значения) Материалы камера и поплавок: кислотостойкая нерж. сталь 10Х17Н13М2Т (AISI 316) уплотнения: терморасширенный графит (ТРГ) Методы контроля сварных швов: ВИК, ГИ, ЦД Методы контроля герметичности камеры: ГИ

Габаритные размеры

Кривая рабочего давления

Максимальная температура рабочего вещества

• Т1, T2–исполнения индикатора по диапазону рабочих температур
• Длительная температура окружающего воздуха не должна быть ниже -40°С

ВАЖНО! При опрессовке или проведении испытаний максимально допустимое избыточное давление внутри камеры не должно превышать 60 бар при температуре рабочей среды +20…+25°С. Во время испытаний поплавок должен быть извлечен из камеры.

Контроль качества ILL-BM-B40 Методы контроля сварных швов: ВИК–визуальный измерительный контроль по ГОСТ 16037-80 и ГОСТ 32569-2013 ЦД–капиллярная цветная дефектоскопия по ГОСТ 18442-80 ГИ–гидравлические испытания на герметичность сварных соединений водой рабочим давлением РК–радиографическая дефектоскопия по ГОСТ 7512-82 (опция) Методы контроля герметичности камеры: ГИ–гидравлические испытания на герметичность разъемных соединений водой рабочим давлением

Конфигурация камер

Код заказа ILL-BM-B40

Смотрите все видео, где вам удобно

Сертификаты

• Сертификат подтверждения соответствия ТРТС 032/2013 «О безопасности оборудования, работающего под давлением»
• Сертификат соответствия ТР ТС 012 «О безопасности оборудования для работы во взрывоопасных средах» на индикаторы ILL-BM во взрывозащищенном исполнении
• Сертификат о типовом одобрении РМРС на индикаторы уровня серий ILL-BM-B16, ILL-BM-BX16, ILL-BM-B40, ILL-BM-BX40, ILL-BM-BE16

Документация

Для более подробного ознакомления с характеристиками указателя уровня серии B40 вы можете воспользоваться следующей документацией:

• Паспорт и руководство по эксплуатации байпасных индикаторов уровня серии B40
• Каталог байпасных индикаторов уровня РусАвтоматизация
• Сравнение магнитных индикаторов уровня
