Дисковые затворы
Дисковый затвор – это один из видов трубопроводной арматуры, где затвор – регулятор (запирающий элемент конструкции) в форме диска, вращательным перемещением вокруг оси, которая находится под углом (перпендикулярно) к направлению потока, закрывает или открывает входное отверстие для рабочей среды.
Дисковый затвор также называют заслонкой, дроссельной заслонкой, дроссель-клапаном, герметическим клапаном (гермоклапан), поворотным элементом и т.д.
Дисковые затворы являются наиболее популярным промышленным типом арматуры, используемой в широком диапазоне рабочих температур и давлений.
Быстрый просмотр | Под заказ Артикул: V2FS300SN Дисковой затвор V2FS300SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V1FS250SN Дисковой затвор V1FS250SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |

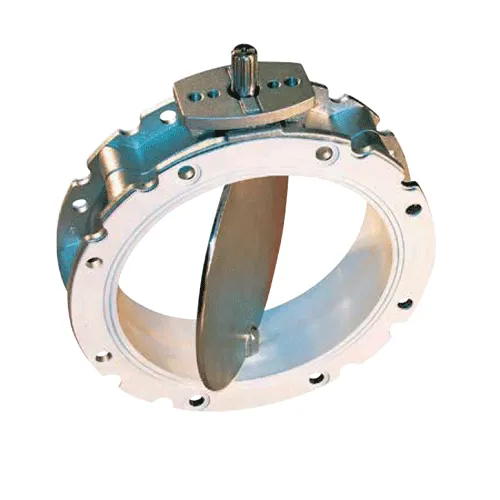

Быстрый просмотр | Под заказ Артикул: V1FS300SN Дисковой затвор V1FS300SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS200AI Дисковой затвор V2FS200AI состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS300TN Дисковой затвор V2FS300TN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS100TN Дисковой затвор V2FS100TN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS250SN Дисковой затвор V2FS250SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V1FS150SN Дисковой затвор V1FS150SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V1FS200SN Дисковой затвор V1FS200SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V1FS350SN Дисковой затвор V1FS350SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS100SN Дисковой затвор V2FS100SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS350GBN Дисковой затвор V2FS350GBN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V1FS200SB Дисковой затвор V1FS200SB состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS350GBN CHINA Дисковой затвор V2FS350GBN CHINA состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS200SN Дисковой затвор V2FS200SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS350SN Дисковой затвор V2FS350SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V1FS100SN Дисковой затвор V1FS100SN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V2FS300GBN Дисковой затвор V2FS300GBN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V1FS350GBN Дисковой затвор V1FS350GBN состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Быстрый просмотр | Под заказ Артикул: V1FS300GBNS Дисковой затвор V1FS300GBNS состоит из двух полукорпусов, отлитых под давлением из алюминиевого сплава, диска и резинового уплотнения. Применим в качестве перекрытия силосов и бункеров, содержащих порошки и гранулированные материалы.
| Под заказ Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа |
Особенности и преимущества использования дисковых затворов
- Материал дисков: чугун, нержавеющая сталь, углеродистая сталь со специальным полимерным покрытием SINT;
- Гигиеническое исполнение;
- Минимальная комплектация;
- Возможен заказ моделей с верхним фланцем и отбортованным патрубком для установки гибкого рукава;
- Высокая степень защиты от пыли;
- Герметичность ≤0,2 бара;
- Материал корпуса – литой алюминий;
- Применяются с порошкообразными материалами и зерновыми культурами;
- Малый вес.
Преимущества
- Высокая устойчивость к истиранию;
- Удобный и лёгкий монтаж;
- Простое и малозатратное обслуживание;
- Заменяемые комплектующие (диски).
Конструктивное исполнение и типы поворотных затворов
Конструктивно затвор представляет собой
- подвижную часть – диск, вращающийся на валу,
- корпус (или два полукорпуса) цилиндрической формы,
- резиновое уплотнительное кольцо.
Чаще дисковые затворы используют на трубах больших диаметров, с малым давлением среды и незначительных требований к герметичности.
Затворы могут быть
- фланцевые,
- межфланцевые (стяжные),
- муфтовые,
- под приварку.
Межфланцевые дисковые затворы размещают между фланцами трубопровода.
Применение дисковых регуляторов
Конструкция дисковых затворов позволяет использовать их с разными рабочими средами, при этом обеспечивается защита от коррозии и повышенного износа внутренних поверхностей корпуса и диска.
Диск (затвор) при повороте затвора на 90° вокруг оси, располагающейся перпендикулярно потоку среды, перекрывает или открывает отверстие для прохода рабочей среды.
Чаще всего затвор присоединяется к трубопроводу стяжкой, то есть через отверстия по краю корпуса проводят шпильки от одного фланца на трубопроводе до другого.
Под запрос затворы могут изготавливаться сразу со своими фланцами для упрощения процесса крепления с обратными фланцами трубопровода.
Управлять дисковыми затворами можно
- вручную (на больших диаметрах с маховиком и редуктором)
- автоматизировано (с помощью электропривода, поршневого пневмопривода или гидроприводоа).
Наиболее востребованными дисковые затворы стали для перекрытия потока в бункеры или силосы с гранулированными, порошкообразными материалами, при подаче этих материалов самотеком или посредством пневматического конвейера. Затворы устанавливают под емкостью либо в месте перекрытия канала конвейерной подачи.
Такая запорная арматура обладает всеми функциями, обеспечивающими универсальность использования, являясь эффективным и экономичным решением.
Сферы применения дисковых затворов
- СТРОИТЕЛЬСТВО: производство цемента, извести, гипса, минералов, огнеупорных материалов.
- ПИЩЕВАЯ ПРОМЫШЛЕННОСТЬ: мукомольное производство; переработка риса; производство комбикормов и добавок; корма для домашних животных; кондитерское производство; производство макарон и лапши, хлебозаводы; производство напитков; пивоваренные заводы; производство кофе и специй; переработка соли.
- ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ: производство пластмасс и переработка сырья; производство резины, утилизация пластмасс и резины; производство удобрений, пестицидов, инсектицидов; производство стиральных порошков, мыла, косметики; фармацевтические производства; производство красок, лаков, смол.
- ТЯЖЕЛАЯ ПРОМЫШЛЕННОСТЬ: горнодобывающая промышленность; металлургия; портовые терминалы + большие хранилища сыпучих материалов; установки для загрузки и разгрузки; электростанции.
- ЗАВОДЫ, ПРЕДПРИЯТИЯ: предприятия пескоструйной и дробеструйной обработки; оборудование для дозирования извести; производство бункеров и силосов (кроме силосов для цемента в строительстве), производство механического и пневматического транспорта; дозирующие, смешивающие, упаковочные предприятия; производство аккумуляторов; обработка дерева и пробки; производство табака; зернохранилища (на фермах).
- ОБОРУДОВАНИЕ ДЛЯ ЗАЩИТЫ ОКРУЖАЮЩЕЙ СРЕДЫ: очистка хозяйственно-бытовых и промышленных сточных вод (включая обработку осадка); обработка отходов промышленности и побочных продуктов животноводства, фильтрация пыли.
Технические характеристики дисковых затворов
- Диаметр затвора (Ду): 100/150/200/250/300/400 мм;
- Материалы
- корпус: алюминиевый сплав;
- диск: углеродистая сталь с покрытием SINT, чугун, нержавеющая сталь;
- уплотнение: NBR;
- Угол поворота: 90°;
- Рабочая температура: -25…+75°С;
- Среда применения: сыпучие гранулированные или порошкообразные материалы.
Опции
- Приводы: ручной, электрический, пневматический.
- Сертификат ATEX.
- Соответствие стандартам EN 1935/2004.
- Гигиеническое исполнение для пищевых производств: диск из нержавеющей стали и специальная конфигурация уплотнения.
