Сигнализаторы сыпучих материалов
Сигнализаторы уровня сыпучих материалов контролируют предельный или требуемый уровень сыпучих сред в бункерах, транспортировочных емкостях и силосах.
Эти приборы сигнализируют о достижении заданного уровня муки, сахара, крахмала, зерна, лузги, комбикорма, шрота, минеральных удобрений, угля, золы, древесных опилок, щепы, пластиковых порошков и гранул, цемента, сухих строительных смесей, гипса, пищевых продуктов, бытовой химии и т.д.
Кабельные механические сигнализаторы сыпучих материалов
Огромный успех этих устройств главным образом основан на их надежности и простоте установки. Для решения задачи прекращения подачи материала в бункеры хранения разработано несколько моделей датчиков, доступных для использования как в неопасных, так и во взрывоопасных зонах.
Принцип действия всех выключателей серии состоит в следующем: при заполнении емкости материалом датчик отклоняется от вертикальной оси и замыкает электрическую цепь. Этот метод, что очевидно, очень прост, надежен и недорог.
Эти простые в установке экономичные устройства способны безопасно остановить заполнение силоса, а также могут быть использованы в качестве аварийных сигнализаторов верхнего уровня, что часто игнорируется, но очень полезно! Мы настоятельно рекомендуем вам использовать кабельные механические сигнализаторы сыпучих материалов.
Выбрать кабельный механический сигнализатор сыпучих материалов
Ротационные или флажковые датчики уровня
Датчики электромеханического типа, измерительная лопасть (как правило, выполненная в форме «флажка» для облегчения монтажа датчика в технологическое отверстие в стенке или крышке резервуара) приводится в действие электромотором. При увеличении уровня материала увеличивается механическая нагрузка на лопасть. Возникает реактивный момент, который используется для воздействия на механический выключатель, в результате чего вращение мотора прекращается, и замыкаются исполнительные контакты реле. Возникновение реактивного момента сопровождается ростом тока потребляемого электромотором. В более совершенных моделях, именно изменение тока является управляющим сигналом для остановки мотора и формирования электронного или релейного выходного сигнала. При снижении уровня материала лопасть освобождается, и двигатель снова приходит в исходное состояние.
Применяются для сигнализации уровня сыпучих веществ с плотностью > 15 грамм/литр, с максимальной температурой измеряемого процесса +600ºС. Уровень измерения до 3 метров (до 10 метров с подпоркой). Установка вертикально сверху, горизонтально, под углом. Исполнение - экстра короткое (для загрузочных телескопов); короткое; угловое; трубное или тросовое удлинение; допуски для использования в зонах с опасностью взрыва газа и пыли; исполнения с допуском для использования в продуктах питания.
Достоинства: применимы практически для всех сыпучих продуктов; нечувствительны к пыли и статическому электричеству, налипанию материала, температурам, давлению в резервуаре; точность определения не зависит от влажности материала процесса; обнаруживает материалы с диэлектрической проницаемостью близких к воздуху; простой и безотказный принцип измерения; удобный и быстрый монтаж.
Выбрать ротационный датчик предельного уровня
Вибрационные датчики уровня
Вибрационный зонд, выполненный в виде вилки или одновибратора круглого или ромбического сечения, механически соединенный с пьезоэлектрическим элементом вибрирует на резонансной частоте пьезоэлемента. При достижении сыпучим материалом зонда, происходит поглощение механических колебаний, что регистрируется электроникой датчика и приводит к формированию выходного сигнала. Понижение уровня материала освобождает зонд, что вновь приводит к изменению состояния выходного ключа. Постоянная механическая вибрация зонда в определенных пределах способствует его самоочистке.
Вибрационные датчики уровня применяются для сигнализации уровня сыпучих веществ с объемной плотностью от 5 грамм/литр, и температурой процесса до 150ºС. Уровень измерения до 20 метров. Главным образом применяются для особо легких веществ (вибровилки) или там где присутствуют высокие механические нагрузки (одновибраторы). Установка вертикально, горизонтально, под углом.
Исполнение - короткое, трубное удлинение, тросовое удлинение, модульная конструкция (зонд и корпус с электроникой соединены кабелем).
Достоинства: Применяются практически для всех сыпучих материалов. Не требуют технического обслуживания. Допуски для использования в местах с опасностью взрыва газа и пыли. Особо взрывобезопасное исполнение NAMUR.
Выбрать вибрационный датчик предельного уровня

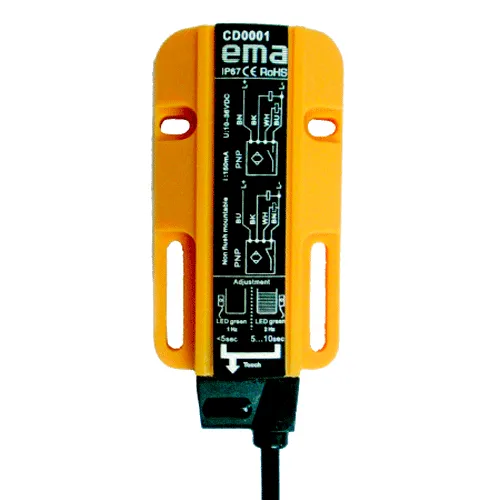

Емкостные датчики уровня
В качестве чувствительного элемента используется электрод (стержень, пластина, трос) в защитной оболочке, являющийся одной из «обкладок» конденсатора (второй обкладкой, как правило, является корпус датчика или резервуара). В качестве чувствительного элемента может так же использоваться коаксиальная конструкция. При достижении сыпучего материала электрода, вследствие изменения диэлектрической проницаемости между «обкладками конденсатора» изменяется значение емкости, что отслеживается электронной схемой, в результате чего изменяется выходной сигнал. При освобождении электрода от материала, состояние выходного ключа вновь изменяется.
Установка вертикально, горизонтально, под углом. Обнаружение веществ с диэлектрической проницаемостью ε > 1. Максимальная температура контролируемого процесса 800ºС. Уровень до 12 метров. Регулируемая задержка срабатывания выходного ключа. Оперативно регулируемый уровень сигнализации. Исполнение - взрывозащитное и антистатическое.
Выбрать емкостной датчик предельного уровня
Ультразвуковые сигнализаторы уровня
В качестве сигнализаторов уровня применяются также ультразвуковые датчики положения. Ультразвуковые датчики положения контролируют уровень сыпучих материалов в диапазоне от 5 мм до 6 метров.
Работа ультразвуковых датчиков основана на пьезоэффекте - изменении геометрических размеров керамической или кварцевой пластины при подаче на нее электрического поля и появлении электрического поля на поверхностях пластины при механических воздействиях на нее. Колебания пластины с частотой прикладываемого электрического поля вызывают появление звуковых волн такой же частоты. Эти волны распространяются в воздухе со скоростью звука - 330 м/сек. Они, подобно эху, отражаются от предметов и возвращаются к излучателю. Воздействуя на пластину, звуковые волны вызывают появление на ней электрического поля. Пьезокерамическая (кварцевая) пластина работает вначале излучателем, а потом приемником ультразвуковых волн.
Для контроля одного уровня применяются датчики с одним пороговым выходом, там где уровень должен быть быть не больше одной и не меньше другой величины следует применять ультразвуковые датчики с двумя выходами.
Выбрать ультразвуковой сигнализатор предельного уровня
Микроволновые сигнализаторы предельного уровня
Микроволновые сигнализаторы предельного уровня для сыпучих материалов используют в качестве источника обнаружения микроволновое излучение. По своему принципу работы они аналогичны фотоэлектрическим датчикам разнесенного типа (разнесенной оптике) – так называемым однолучевым оптобарьерам, а так же сигнализаторам уровня с радиоизотопным излучением. При пересечении излучения между передатчиком и приемником контролируемым объектом, формируется выходной сигнал. Расстояние между приемником и передатчиком микроволнового сигнализатора уровня может достигать 200 метров.
Микроволновое излучение по своей природе проникает сквозь неметаллические материалы и вещества. Благодаря этому микроволновые датчики уровня сыпучих материалов надежно функционируют в условиях высокой запыленности, в условиях тумана, дождя и снега. Микроволновый сигнализатор предельного уровня сыпучих материалов не чувствителен к налипанию и отложению контролируемого материала на чувствительные поверхности датчика.
Микроволновый датчик уровня врезается в стенки металлических бункеров и трубопроводов. Если материал стенок емкости или продуктопровода неметаллический, врезать микроволновый датчик уровня не в стенку не требуется. Микроволновый сигнализатор предельного уровня может устанавливаться снаружи бункера или силоса, если его стенки изготовлены из бетона, кирпича, стеклоблока или пластика. Микроволновый сигнализатор уровня легко отделить от контролируемого процесса с помощью врезного окна из керамики, кварцевого стекла, фторопласта и других непроводящих материалов.
Мощность микроволнового излучения не превышает 10 мВт, что абсолютно безвредно для персонала, в отличие от радиационного излучения радиоизотопных сигнализаторов уровня.
