Индикаторы уровня Каскад
Надежный способ визуальной индикации количества жидкости в емкости при давлении среды до 25 бар и температуре до 110⁰С.
Работает без источников энергии методом прямого наблюдения границы разделения столба жидкости и газовой среды в прозрачной стеклянной трубке.
Особенности байпасных указателей уровня Каскад А20
Устройство имеет вентили с ручным управлением для перекрытия прохода при плановом техническом обслуживании или возникновении нештатной ситуации.
Пробка и сливной кран позволяют проводить дренаж и продувку внутренних полостей при очистке указателей уровня Каскад А20, а также отбор проб рабочей среды.
Съемный ниппель, предусмотренный в конструкции крана, дает возможность подключить гибкий шланг или трубопровод для сбора жидкости в емкость или канализационный желоб.
Технические характеристики серии А20
Наша компания выпускает два базовых исполнения указателей уровня Каскад А20, которые отличаются набором эксплуатационных свойств в зависимости от материала индикаторной трубки.
Каскад А20-П
|
Каскад А20-С
|
Рабочая среда – техническая вода, слабые водные растворы солей, этилового и метилового спиртов, минеральные моторные масла, а также прочие жидкости и суспензии, слабоагрессивные к материалам изделия.
Подключение к технологическому процессу обеспечивают штуцеры в виде ниппеля c трубной цилиндрической резьбой G1/2” ГОСТ 6357 / ISO 228 или фланцы DN20 PN16 исполнения B с присоединительными размерами по ГОСТ 33259-2015.
Исполнение с присоединительной резьбой |
Исполнение с присоединительным фланцем |
Материал уплотнений – резина на основе нитрилкаучука NBR ИСО 1629, позволяет индикаторам уровня Каскад А20 работать на улице при температуре до -40⁰C в условиях макроклиматических районов У1 по ГОСТ 15150.
Материал корпусных деталей – латунь марок ЛС59-1, ЛС59-2 ГОСТ 15527 / MS58 DIN 17660, обладает повышенной прочностью и коррозионной стойкостью к атмосферным осадкам, конденсату и слабоагрессивным химическим веществам.
Надежность и простота конструкции серии А20

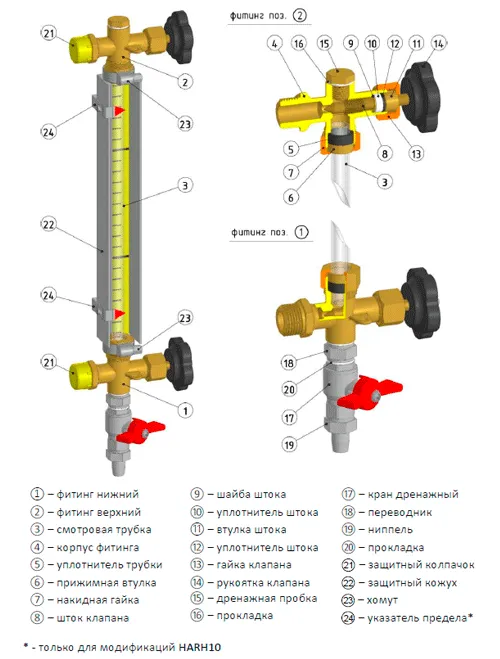

Изделие представляет собой два фитинга, между которыми установлена индикаторная трубка.
Соединение обеспечивают сальниковые узлы, состоящие из уплотнителя, нажимной втулки и гайки. Для фиксации и герметизации трубки достаточно закрутить гайку усилием не более 5 Н·м.
При постепенном износе уплотнителя его можно поджать дополнительным поворотом гайки во время работы, либо легко заменить при ремонте.
Отличительная особенность указателей уровня Каскад А20 от более экономичных устройств Водомер и Резерв – установленные в фитингах клапаны вентильного типа.
- Клапанная пара «металл-металл» обладает повышенной износостойкостью.
- Уплотнительный узел клапана легко разобрать и заменить сальник.
Низкая теплопроводность рукояток, изготовленных из термостойкого пластика, исключает риск ожога при закрытии/открытии клапана.
Модельный ряд серии А20
Модельный ряд указателей уровня Каскад А20 включает два базовых исполнения по материалу индикаторной трубки, каждое из которых мы изготавливаем как со стандартной присоединительной длиной, так и отвечающей именно вашему запросу, в пределах минимального и максимального значения.
Для самостоятельного заказа изделия, пожалуйста, воспользуйтесь схемой формирования артикула:
Возможен заказ защитного кожуха со шкалой и указателями предельных значений уровня (для стандартных размеров индикаторов: L=500, 1000, 1500, 2000). В этом случае при формировании артикула на конце добавляется индекс "-HARH10".
Монтаж серии А20
Для монтажа указателя уровня Каскад А20 нужно:
- установить фитинги в отводы емкости, герметизировав соединения
- разобрать сальниковые узлы
- индикаторную трубку поочередно вставить в фитинги
- затянуть сальниковые узлы
Рекомендуем подсоединять изделие к емкости в освещенной, легкодоступной для обслуживания зоне, а также принять меры по защите стеклянной трубки от ударов и деформаций.
Комплект поставки указателей Каскад А20
Мы упаковываем индикаторы уровня в разобранном виде (смотровая трубка + 2 фитинга) в жесткую упаковку, обеспечивающую сохранность деталей. В базовую комплектацию также входит паспорт с отметкой ОТК и руководство по эксплуатации, в которых подробно описаны сборка и монтаж изделия, не требующие специальных навыков и опыта.
- Паспорт и руководство по эксплуатации на Каскад А20-П (резьбовой)
- Паспорт и руководство по эксплуатации на Каскад А20-С (резьбовой)
- Паспорт и руководство по эксплуатации на Каскад А20-П (фланцевый)
- Паспорт и руководство по эксплуатации на Каскад А20-С (фланцевый)
Дополнительно по заявке клиента в комплект индикатора уровня мы включаем опции: защитный кожух, запасные уплотнители и трубки, монтажные приспособления.
