Панели оператора

Назначение и функции панелей оператора

Главная задача оборудования – упростить взаимодействие с автоматизированными системами. Эти устройства обеспечивают:

1. Мониторинг, контроль. Отображают текущие параметры работы оборудования (температуру, давление, другие ключевые показатели).
2. Управление параметрами. С их помощью можно задавать/изменять настройки оборудования, переключаться между различными режимами работы.
3. Индикация аварийных ситуаций. Устройства сигнализируют о возникновении аварий или неисправностей, что позволяет оперативно принимать меры для их устранения и предотвращения серьезных поломок.
4. Сбор, анализ данных. Собирают данные о работе системы, которые можно анализировать для выявления закономерностей, оптимизации процессов, повышения эффективности работы техники.

Применение операторских интерфейсов в автоматизированных системах существенно упрощает процесс управления, снижает количество ошибок, повышает общую производительность.

Виды операторских панелей

На рынке представлены различные типы панелей оператора. Рассмотрим основные варианты.

• Графические оснащены дисплеями высокого разрешения от 800x480 до 1920x1080 пикселей с диагональю от 7 до 24 дюймов. Они поддерживают до 16 миллионов цветов, интерфейсы Ethernet, USB, RS-232/485, а также протоколы Modbus, Profibus. Высокое разрешение экрана позволяет отображать сложные графики, схемы/анимации, обеспечивая детализированное представление данных.

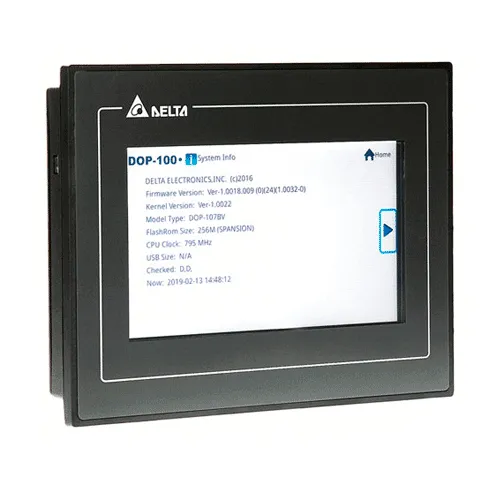

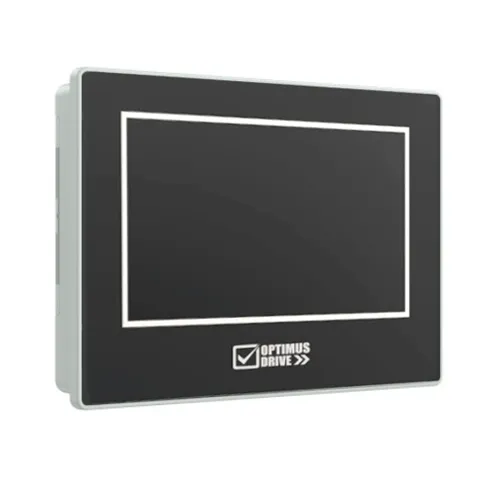

• Сенсорные имеют сенсорный экран, который обеспечивает интерактивное управление. Диагональ дисплея – от 4 до 22 дюймов с разрешением от 480x272 до 1920x1080 пикселей. Сенсоры могут быть резистивными или емкостными, поддерживающими мультитач до 10 точек касания. Интерфейсы включают Ethernet, USB, RS-232/485. Сенсорный интерфейс упрощает взаимодействие, делает управление интуитивно понятным.
• Текстово-графические комбинируют отображение текстово-графической информации. Они имеют разрешение экрана от 240x64 до 640x480 пикселей с диагональю от 3,5 до 10 дюймов, встроенную клавиатуру с 16 до 40 кнопок. Интерфейсы: Ethernet, USB, RS-232/485. Протоколы – Modbus/Profibus. Обеспечивают гибкость в отображении данных, комбинируя текстово-графические элементы, что упрощает восприятие информации.
• Сенсорные логические сочетают сенсорный экран, функции логического контроллера. Их диагональ дисплея составляет от 5 до 15 дюймов с разрешением от 800x480 до 1280x800 пикселей. Сенсоры могут быть резистивными или емкостными. Встроенные логические контроллеры имеют от 10 до 50 входов/выходов.

Конструкция и компоненты панелей оператора

Панели оператора внешне напоминают небольшие компьютеры с плоским экраном. В основе конструкции – дисплей (графический, текстовый или сенсорный). Дисплей играет ключевую роль, обеспечивая визуализацию данных, взаимодействие с пользователем. Устройства ввода (сенсорные экраны, клавиатуры или манипуляторы) обеспечивают точечное управление.

Интерфейсы связи (RS232, RS485, Ethernet) обеспечивают обмен данными с другими устройствами. Внутренние компоненты – память и процессор – необходимы для хранения данных, выполнения программ. Память можно расширить с помощью карт памяти или других носителей.

Применение панелей оператора

В промышленности панели оператора используются для управления технологическими процессами, мониторинга работы оборудования. В медицинских учреждениях помогают управлять медицинскими устройствами, службами жизнеобеспечения. В зданиях и сооружениях применяются для управления инженерными коммуникациями (отоплением, вентиляцией, кондиционированием, освещением).

В транспортной отрасли – для контроля/управления транспортными средствами, инфраструктурой. В энергетике – для управления энергогенерирующими установками и сетями распределения. В сельском хозяйстве помогают автоматизировать работу сельскохозяйственной техники.

Cистема водоподготовки и водоотведения

Комплектация и аксессуары панелей

Современные панели оператора включают в себя новейшие технологии. Дисплеи высокого разрешения обеспечивают четкое и детализированное отображение информации. Поддержка различных протоколов связи позволяет интегрировать панели с другими устройствами и системами. Модули расширения увеличивают функциональность панелей.

Стандартная комплектация включает:

• операторский терминал;
• крепежные элементы;
• разъемы для подключения;
• компакт-диски с программным обеспечением, документацией;
• гарантийный талон, руководство по эксплуатации.

Дополнительные аксессуары – кабели для программирования/подключения, модули сбора данных, преобразователи интерфейсов.

Программное обеспечение терминалов

Современные программные решения обеспечивают интуитивно понятный интерфейс, позволяющий операторам легко управлять оборудованием. ПО для операторских интерфейсов поддерживает широкий спектр протоколов связи (Modbus, Ethernet/IP), что повышает возможности автоматизации.

Использование специализированного ПО позволяет адаптировать терминалы под конкретные задачи, потребности. Например, программы для конфигурации/настройки позволяют создавать пользовательские интерфейсы, настраивать отображение данных и управлять функциями терминала.

Панели оператора – это ключевой элемент современных автоматизированных систем, обеспечивающий удобное, эффективное управление оборудованием. Устройства позволяют операторам мониторить и контролировать технологические процессы, повышая общую производительность и надежность работы.
