Уровнемеры для сыпучих материалов
Уровнемеры сыпучих материалов предназначены для непрерывного контроля уровня сыпучих материалов таких как цемент, песок, щебень, мука, комбикорм, крупа, зерно, уголь, угольная пыль, паллеты и т.п. материалов. Уровнемеры сыпучих материалов могут быть контактными и бесконтактными.
Лотовые уровнемеры
Электромеханические преобразователи уровня, в которых чувствительный груз закреплен на конце троса или ленты намотанных на барабан (катушку) расположенный в датчике. Датчик устанавливается на верхней крышке емкости. Электродвигатель вращает катушку с тросом, в результате чего груз движется к нижнему уровню емкости. Как только чувствительный груз достигнет поверхности материала, изменится натяжение троса, что будет отслежено электроникой, направление вращения двигатели изменится на противоположное и трос вновь намотается на барабан. Число оборотов катушки с тросом отлеживается микроэлектроникой и переводится в значение уровня. Значение уровня на выходе лотового датчика уровня формируется в универсальном аналоговом стандарте 4 - 20 мА, Modbus, Profibus.
Установка только вертикально. Обнаруживает вещества с плотностью от 20 гр./литр. Температура процесса до 250ºС. Измеряемый уровень до 40 метров. Допуски для использования в местах с опасностью взрыва газа и пыли. Точность измерения 1см/2,5см/5см/10см в зависимости от модели. Программируемый интервал периода измерения уровня (от 6 минут до 100 часов). Входы управления для останова измерения во время загрузки и ручного старта процесса измерения. Для защиты датчика от "засыпания" применяется датчик уровня INNOLevel.

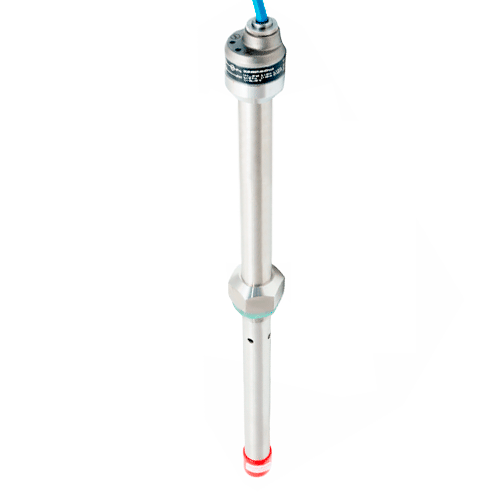

Емкостные уровнемеры
используют тот же принцип работы, что и емкостные сигнализаторы предельного уровня. Активный зонд прибора (трос, стержень, кабель) и проводящая стена емкости (или заземленный второй зонд, или специальная труба, одетая на зонд, если стена емкости сделана из не проводящих материалов) создают пластины конденсатора. Изолятором в этом конденсаторе является либо воздух, либо другой материал в емкости, которые будут являться диэлектриками между платинами простого конденсатора. Когда емкость пустая, тогда начальная емкость конденсатора будет равна С0, при этом диэлектрический коэффициент "ε" для воздуха равен 1. Когда воздух будет вытеснен продуктом с диэлектрической константой выше чем у воздуха, емкость конденсатора изменится, то есть емкость будет меняться с увеличением измеряемого продукта в емкости. Это изменение емкости будет преобразовано прибором в выходной сигнал пропорционально изменению уровня. Показание уровнемера прямо пропорционально изменению уровня продукта и уровня емкости конденсатора. Емкость также зависит от расстояния между пластинами и выполнением условия о параллельности активного зонта и стены емкости или второго зонда. Применение второго зонда необходимо при измерении уровня в емкостях необычной формы, сферических, емкостей с отсутствующими строго вертикальными стенами, даже если стена изготовлена из проводящего материала, со стенками, изготовленными из слабо проводящих или не проводящих материалов.
Диапазон измерения уровня в зависимости от типа применяемого зонда до 30 метров. Точность измерения зависит от измеряемого уровня и как правило не хуже ±0,3%. Температура измеряемого продукта до +200ºС. Регулируемое время задержки. Выходные сигналы стандартных протоколов 4 - 20 мА, HART и др.
Выбрать емкостной уровнемер

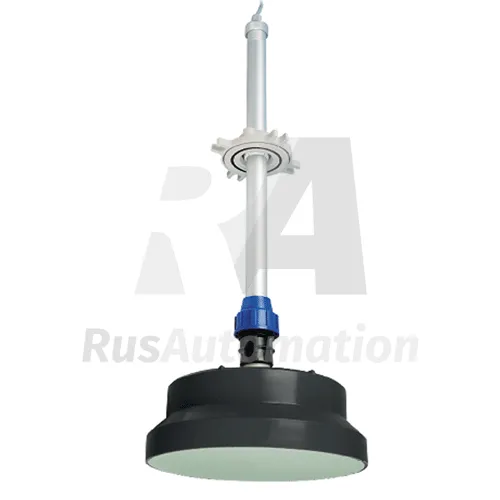

Ультразвуковые уровнемеры
Бесконтактные датчики уровня непрерывного действия. Используют явление отражения ультразвуковых колебаний от границы раздела сред газ - твердое вещество. Электронный блок ультразвукового уровнемера измеряет время прохождения излученного ультразвукового импульса от датчика до границы раздела сред и обратно. Чем больше уровень материала в емкости или силосе, тем меньше время прохождения импульса от датчика до материала и обратно. Так как скорость распространения звука в воздухе составляет 331 м/сек., а измеряемые уровни не превышают 70 метров, поэтому измерение уровня можно проводить ежесекундно. Благодаря этому ультразвуковые датчики осуществляют именно непрерывное измерение, тогда как, лотовым датчикам требуется намного большее время на разматывание и сматывание троса. Основа электронного блока - микропроцессорное устройство, которое позволяет запрограммировать отключение датчика на время периодического прохождения механизма, например лопасти мешалки. Ультразвуковые датчики изготавливаются в виде моноблока с индикаторным устройством и блоком программирования, либо с отсутствием таковых. В этом случае управление осуществляется через ПК. Выходные сигналы формируются по стандартным протоколам 4 - 20 мА, Modbus, Profibus и др.
Установка вертикально сверху или под небольшим углом в зависимости от профиля измеряемой поверхности. Диапазон измерения уровня до 60 метров. Точность измерения 0,25%. Температура процесса до 150ºС. Взрывобезопасное исполнение. Автоматическая температурная компенсация.
Выбрать ультразвуковой уровнемер
Микроволновые радарные уровнемеры
универсальные приборы непрерывного измерения уровня, по принципу работы аналогичны ультразвуковым уровнемерам, так же используют принцип отражения волн от границы раздела сред. Отличие заключается в том, что ультразвуковые датчики уровня работают в диапазоне излучения 5 ... 50 кГц, а микроволновые радарные датчики используют частоты 6 ... 95 ГГц. Радарный датчик уровня построен по принципу радиолокатора, что позволяет минимизировать влияние паразитных помех и помех, связанных с неровностью измеряемой поверхности. Так же как и ультразвуковые уровнемеры не имеют контакта с измеряемым объектом, но в отличие от ультразвуковых датчиков, обладают намного меньшей чувствительностью к влиянию температуры и давления в рабочей емкости, а так же их изменению. Радарные уровнемеры обладают большей устойчивостью к таким негативным для других приборов явлениям, как запыленность, пенообразование, испарения с измеряемой поверхности. Важной характеристикой влияющей на уровень измерения и точность, является размер и тип применяемой антенны. Различают рупорные, стержневые, трубчатые, параболические и планарные антенны. Чем больше размер антенны, тем более мощный и узконаправленный сигнал она формирует, соответственно обеспечивается максимальная дальность и максимальная разрешающая способность микроволнового радарного уровнемера.
Точность измерения уровня ±1мм., что позволяет использовать микроволновые радарные уровнемеры для целей коммерческого учета. Температура процесса до +250ºС. Диапазон измерения уровня до 50 метров. Диэлектрическая постоянная измеряемого вещества должна быть более 1,6. Клейкие вещества могут вызывать отказы.
Выбрать микроволновый радарный уровнемер
