Барграфы

Промышленные барграфы – средства сбора и удобной визуализации данных

Главные решаемые задачи:

• Своевременная обработка электрических сигналов (математическая + в реальном времени)
• Наглядная визуализация состояния техпроцесса, максимально удобное отображение
• Промежуточная обработка данных в распределенных системах
• Сигнализация и управление
• Сбор и запись показаний датчиков, архивация в реальном времени

Преимущества

• Экономичность (в сравнении со многими безбумажными регистраторами, и особенно – с бумажными)
• Наиболее удобная форма отображения параметров (в сравнении с теми же регистраторами, барграфы – специализированный прибор)
• Быстродействие
• Универсальность
• Сейсмическая устойчивость (у ряда устройств)

Принцип работы прибора

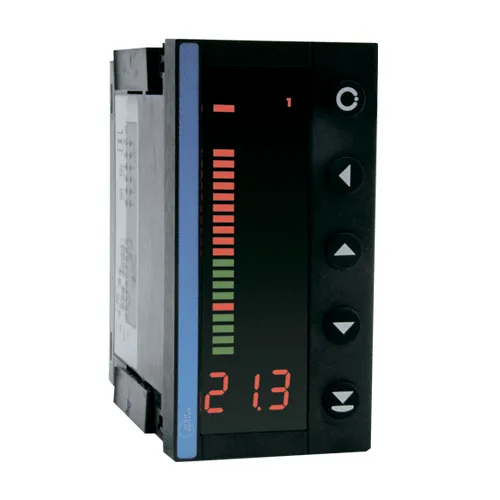

Организацию работы промышленного барграфа стоит рассмотреть на примере многофункционального прибора OMB 452UNI. Перед началом работы производится настройка входов прибора и назначаются функции (математические операции, фильтрация) обработки электрических сигналов. В зависимости от конфигурации, прибор отображает результаты на линейной 50-точечной шкале, LCD дисплее, передает сигнал по аналоговому выходу или контролирует уставки на компараторах. Параметры записываются в требуемом режиме (реальное время, сохранение в базу), поддерживается связь с внешними устройствами (RS232, RS485).

Области применения

Сфера применения барграфов разнообразна:

• Промышленная и сельскохозяйственная сферы (основное применение)
• Газовая и нефтяная индустрия (сбор данных с аналоговых датчиков)
• Химия, фармацевтика, медицина (регистрация и учет параметров)
• Машиностроение и металлургия (контроль данных в реальном времени)
• Энергетика
• Измерительные системы и производства со специальными требованиями к визуализации параметров

Недостатки

У приборов такого типа присутствуют некоторые недостатки:

• Сниженный в сравнении с электронными регистраторами функционал
• Слабая применимость в качестве устройства регулирования и системообразующего элемента (в отличие от многофункциональных регистраторов)
