Плотность и вязкость рабочей среды влияют на выбор байпасного указателя уровня, точность индикации и скорость реакции на изменение уровня жидкости. Рассмотрим основные критерии подбора оборудования с учетом характеристик продукта и условий эксплуатации.
Автор: Дмитрий Слесарев
Время прочтения: 16 мин.

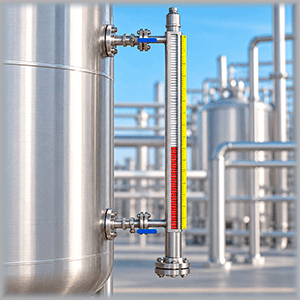

Байпасные указатели уровня устанавливают снаружи резервуара и соединяют с ним через патрубки. Жидкость поступает в выносную камеру или прозрачную трубку, где ее уровень соответствует уровню в емкости при установившемся гидростатическом равновесии.
В магнитных моделях поплавок перемещается внутри камеры и воздействует на роликовую индикаторную шкалу. В стеклянных уровень наблюдают непосредственно через прозрачную трубку. Различия в конструкции определяют требования к характеристикам жидкости.
При подборе учитывают свойства продукта не только в нормальном режиме, но и при нагревании, охлаждении и изменении состава.
Для магнитного указателя плотность жидкости определяет глубину погружения поплавка. При ее снижении поплавок погружается глубже, а при увеличении поднимается выше относительно поверхности. Если плотность окажется ниже допустимой, поплавок может потерять плавучесть.
У стеклянных указателей такого ограничения нет: уровень определяется принципом сообщающихся сосудов. Однако плотность учитывают при расчете гидростатического давления и оценке возможных различий между уровнями в резервуаре и внешней трубке.
Работа магнитного поплавка основана на законе Архимеда. В состоянии равновесия его вес компенсируется выталкивающей силой жидкости:
ρж Vпогрg = mпg
где ρж – плотность жидкости, кг/м³; Vпогр – погруженный объем поплавка, м³; mп – масса поплавка, кг.
Для расчета используют минимальную плотность в предусмотренном диапазоне рабочих температур и возможных изменений состава.
Например, если при +20 °C плотность продукта составляет 860 кг/м³, а при максимальной рабочей температуре снижается до 810 кг/м³, поплавок должен сохранять плавучесть при 810 кг/м³.
Для жидкостей пониженной плотности применяют облегченные поплавки, в том числе титановые. Для более плотных продуктов могут использоваться исполнения из нержавеющей стали. Материал и геометрию выбирают с учетом массы поплавка и рабочего давления.

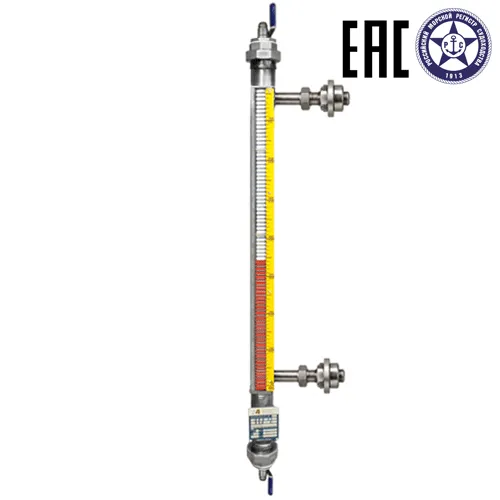

Диапазоны плотности, на которые рассчитаны поплавки, зависят от конкретной модели указателя. В качестве примера рассмотрим серию ILL-BM-B16 компании «РусАвтоматизация», для которой предусмотрено шесть исполнений с различными характеристиками.
| Исполнение | Плотность, кг/м³ | Материал поплавка |
| N5 | 550–610 | Титан |
| N6 | 610–720 | Титан |
| N3 | 720–850 | Титан |
| N1 | 850–1050 | Нержавеющая сталь |
| N2 | 1050–1300 | Нержавеющая сталь |
| N7 | 1200–1450 | Нержавеющая сталь |
Изменение плотности влияет не только на глубину погружения поплавка, но и на положение магнитной системы относительно поверхности жидкости.

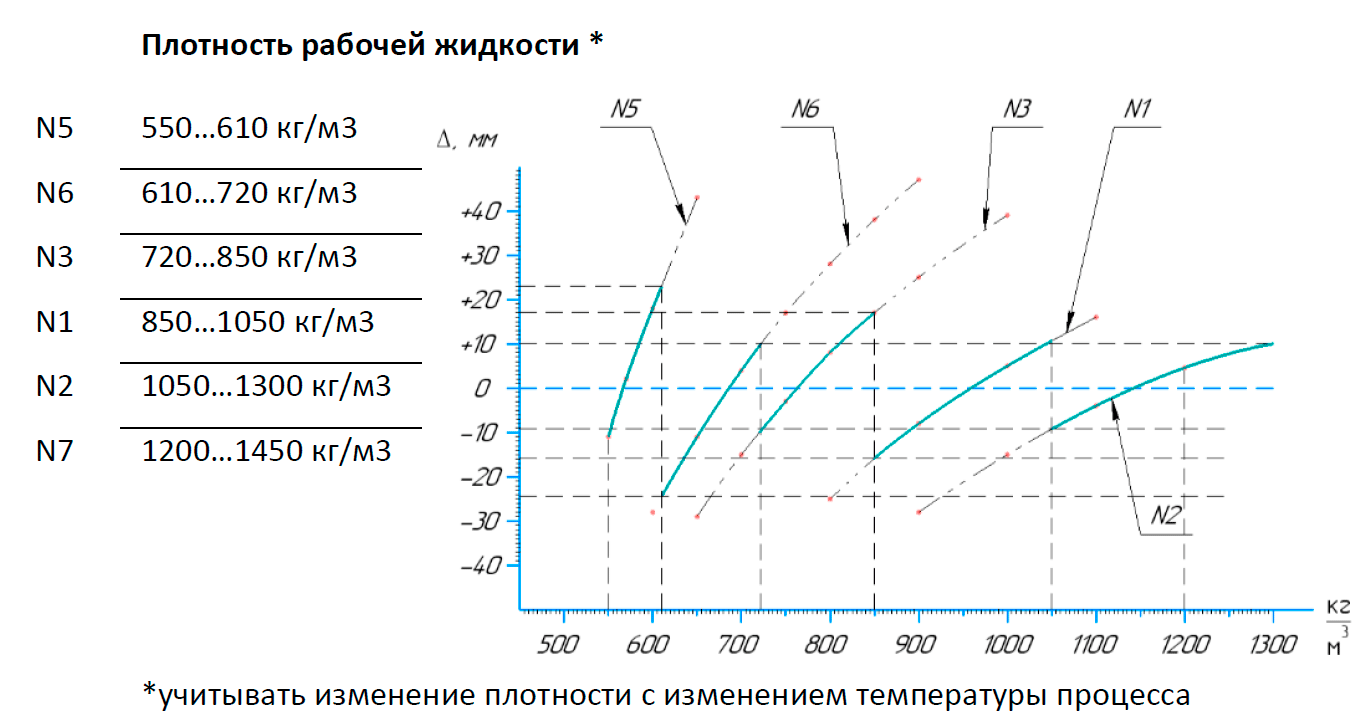

Зависимость разницы уровней Δ от плотности рабочей жидкости
для различных исполнений поплавков ILL-BM

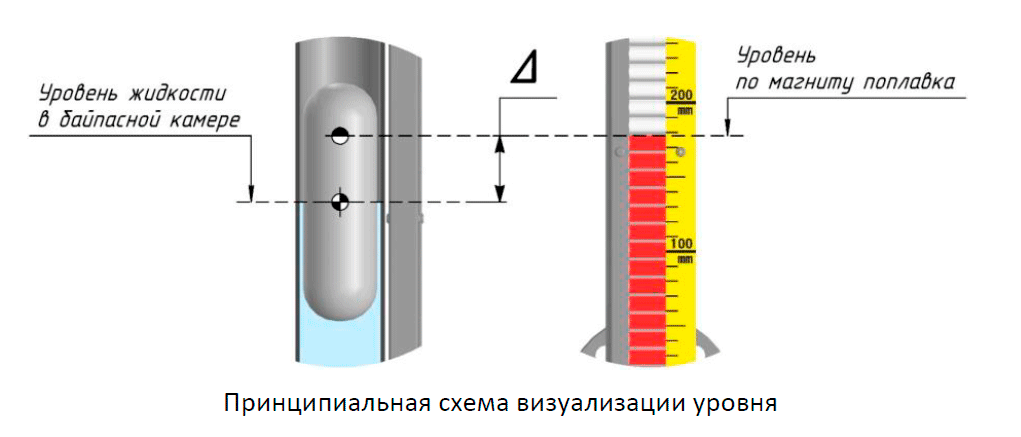

Разница уровней Δ – расстояние между фактическим уровнем жидкости и границей цветов магнитной шкалы. Для исполнения N1 она составляет от −16 до +10 мм, для N3 – от −10 до +16 мм.
При постоянной плотности смещение сохраняется по высоте шкалы. Если плотность изменяется, положение индикации относительно поверхности жидкости также может смещаться. Это учитывают при установке сигнализаторов предельного уровня.
Для продукта с минимальной рабочей плотностью 780 кг/м³ можно рассмотреть поплавок N3, рассчитанный на диапазон 720–850 кг/м³.
Если плотность продукта снизится до 700 кг/м³, потребуется другое исполнение, например N6, рассчитанное на 610–720 кг/м³.
При нагревании плотность большинства жидкостей уменьшается, из-за чего поплавок погружается глубже. Поэтому его подбирают по минимальной плотности среды в рабочем диапазоне температур.
Помимо плотности жидкости, при выборе поплавка учитывают рабочее давление. Оно влияет на требования к прочности конструкции: поплавок должен сохранять герметичность и плавучесть при максимальном давлении в резервуаре.
Также проверяют химическую совместимость материалов поплавка и камеры с рабочей жидкостью.
Вязкость определяет сопротивление течению жидкости через соединительные патрубки и измерительную камеру. В магнитных моделях она также влияет на перемещение поплавка.
При высокой вязкости уровень в байпасе может изменяться с задержкой относительно резервуара. Для стеклянных указателей проблема связана преимущественно с сопротивлением перетеканию через трубку и соединительную арматуру.
При подборе используют два показателя:
При использовании динамической вязкости в мПа·с и плотности в г/см³ результат получается в сСт.
Например, масло плотностью 850 кг/м³ с динамической вязкостью 300 мПа·с имеет кинематическую вязкость около 353 сСт.
В техническом задании необходимо указывать единицы измерения и температуру, при которой определена вязкость.
Универсального предельного значения вязкости для байпасных указателей нет. Допустимые условия зависят от конструкции прибора, проходных сечений и требуемой скорости реакции.
| Условия работы | Возможная проблема | Что учитывать |
| Рост вязкости при охлаждении | Запаздывание показаний | Теплоизоляция, обогрев |
| Узкие соединительные патрубки | Медленное выравнивание уровня | Диаметр и длина соединений |
| Образование липких отложений | Заклинивание поплавка, загрязнение стекла | Возможность очистки |
| Наличие твердых частиц | Засорение нижнего соединения | Проходные сечения, дренаж |
| Быстрое изменение уровня | Задержка индикации | Допустимое время отклика |
Высокая вязкость не означает, что стеклянный указатель обязательно лучше магнитного. Необходимо учитывать размеры трубки, свойства продукта и возможность визуального наблюдения.
Оба типа оборудования позволяют контролировать уровень жидкости через выносную камеру, но отличаются способом индикации и эксплуатационными ограничениями.
| Критерий | Магнитный поплавковый | Стеклянный |
| Плотность | Должна соответствовать диапазону поплавка | Ограничений по плавучести нет |
| Вязкость | Влияет на перемещение поплавка и перетекание | Влияет на перетекание через трубку |
| Непрозрачная жидкость | Индикация по магнитной шкале | Наблюдение возможно при различимой границе уровня |
| Налипание продукта | Возможное заклинивание поплавка | Загрязнение стекла |
| Обслуживание | Очистка камеры и поплавка | Очистка или замена трубки |
| Дополнительная автоматика | Возможны магнитные сигнализаторы и датчики | Зависит от исполнения |
Магнитный указатель подходит для процессов, где требуется индикация без непосредственного наблюдения жидкости. Стеклянный позволяет видеть продукт, но при загрязнении смотровой трубки качество наблюдения ухудшается.
Для резервуара с технической жидкостью, не склонной к интенсивному образованию отложений, можно рассмотреть модель «Водомер-М».
Для такой конструкции не требуется подбор поплавка по плотности. Основные ограничения связаны с допустимым давлением, температурой, химической совместимостью материалов и возможностью загрязнения прозрачной трубки.
Для процессов, требующих коррозионно-стойкой присоединительной арматуры, можно рассмотреть исполнения «Резерв-С».
При работе с химически активными веществами проверяют стойкость всех контактирующих материалов, включая уплотнения. Нержавеющая сталь и боросиликатное стекло не являются универсальными для любых кислот и растворителей.
Для вязкой жидкости важны проходные сечения соединений, температурный режим и возможность обслуживания. В магнитных моделях дополнительно проверяют свободное перемещение поплавка.
Увеличение проходного сечения может уменьшить гидравлическое сопротивление, однако результат зависит также от длины соединений, поворотов и установленной арматуры.

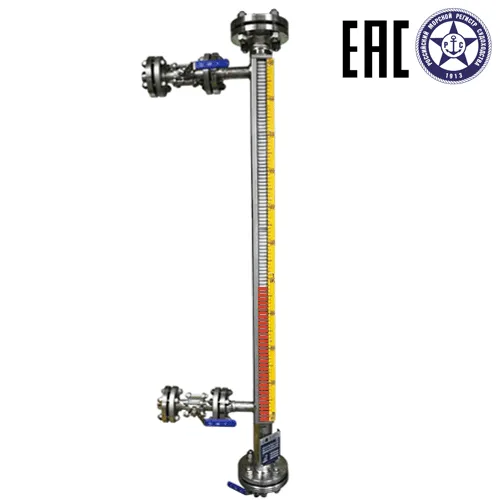

Например, магнитные указатели ILL-BM имеют камеру из трубы 60×3 мм и стандартные боковые отводы DN25. Предусмотрены модификации с отводами DN15, DN20, DN32, DN40 и DN50.
Для стеклянных указателей дополнительно оценивают внутренний диаметр смотровой трубки. При высокой вязкости он может ограничивать скорость перетекания жидкости даже при достаточно крупных присоединительных патрубках.
При охлаждении вязкость масел, нефтепродуктов и некоторых химических жидкостей значительно возрастает. Если температура в байпасе ниже, чем в резервуаре, показания могут запаздывать.
Для поддержания текучести используют теплоизоляцию или обогрев.
В магнитных указателях ILL-BM предусмотрены варианты термочехлов TH с электрическим обогревом без взрывозащиты, TE с обогревом и взрывозащищенной клеммной коробкой, а также теплоизолирующий TS без обогрева.

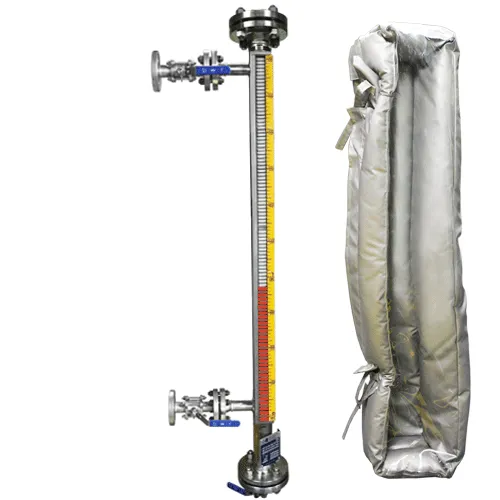

Пример исполнения с термочехлом:
Параметры термочехла предусматривают температурный режим продукта +5…+35 °C и окружающей среды −48…+36 °C.
Температуру поддержания выбирают по свойствам продукта. Она должна обеспечивать достаточную текучесть без превышения допустимых температур оборудования и жидкости.
Рассмотрим три технологические задачи: контроль масла с изменяющейся вязкостью, жидкости повышенной плотности и химически активного продукта.
Предположим, необходимо контролировать уровень масла при следующих условиях:

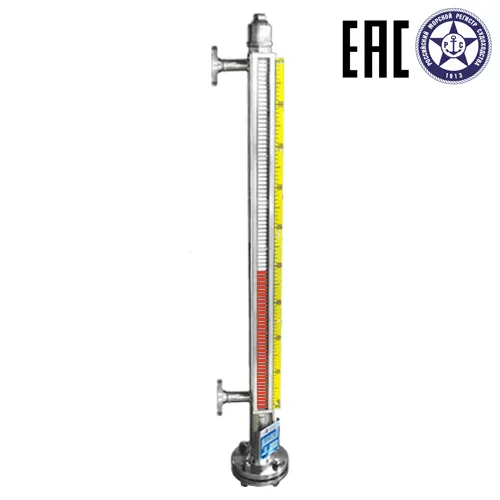

По плотности, давлению, температуре и межосевому расстоянию для предварительного выбора подходит магнитный указатель серии B40:
Плотность масла находится на нижней границе диапазона поплавка N1. Если при нагревании или изменении состава она снизится, потребуется другое исполнение.
При охлаждении до +20 °C вязкость в приведенном примере увеличивается более чем в шесть раз. Это может вызвать задержку показаний при холодном пуске. Возможные решения – поддержание температуры и увеличение проходных сечений соединений. Возможность работы выбранной модели при указанной вязкости требует дополнительной проверки.
Пример реального применения представлен в проекте «Контроль уровня фритюрного масла магнитным индикатором уровня серии B40».
Для продукта плотностью 1150 кг/м³ при +40 °C и рабочем давлении 8 бар можно рассмотреть магнитный указатель с поплавком N2, рассчитанным на диапазон плотности 1050–1300 кг/м³. В качестве примера приведена модель серии BE16 с межосевым расстоянием 1500 мм.
Для окончательного выбора необходимо проверить вязкость и химическую совместимость материалов с рабочей жидкостью.
Для кислот, щелочей и химических растворов применяют байпасные указатели из материалов, устойчивых к конкретной рабочей среде.
Один из вариантов – магнитные индикаторы серии PP06 с камерой из полипропилена PP-R. Они предназначены для ряда жидкостей с умеренной химической агрессивностью и выпускаются с поплавками для разных диапазонов плотности.
Полипропиленовая камера позволяет применять указатель для ряда химических растворов без металлического корпуса. При выборе учитывают концентрацию вещества, его температуру, плотность и совместимость с PP-R и EPDM.
Другой вариант для химического производства представлен в проекте «Контроль уровня органического кислородосодержащего вещества». В нем использован стеклянный байпасный указатель серии «Резерв» в исполнении «С», подобранном для работы с кислородосодержащими органическими веществами.
Таким образом, для химически активной жидкости можно рассматривать как магнитную конструкцию с полимерной камерой, так и стеклянный указатель с химически стойкими контактирующими элементами.
Для выбора байпасного указателя требуются данные о продукте, резервуаре и условиях эксплуатации.
| Параметр | Необходимые сведения |
| Рабочая среда | Название, состав, агрессивность, наличие примесей |
| Плотность | Минимальная и максимальная при соответствующих температурах |
| Вязкость | Динамическая или кинематическая при рабочих температурах |
| Давление | Рабочее и расчетное |
| Температура | Нормальная, минимальная, максимальная |
| Диапазон контроля | Высота контроля уровня, межосевое расстояние |
| Присоединения | Тип, размеры и расположение патрубков |
| Режим работы | Скорость наполнения и опорожнения, возможные остановки |
| Дополнительное оснащение | Обогрев, дренаж, сигнализаторы |
Если вязкость существенно зависит от температуры, желательно указать ее значения для нормального режима и холодного пуска.
Для магнитного указателя определяют диапазон плотности поплавка, для стеклянного проверяют условия визуального наблюдения. В обоих случаях учитывают совместимость материалов с рабочей жидкостью.
Да. В магнитной модели плотность каждой жидкости должна находиться в допустимом диапазоне поплавка. В стеклянной конструкции ограничений по плавучести нет, но необходимо учитывать химическую совместимость материалов и условия эксплуатации.
Не всегда. Если плотность остается в допустимом диапазоне, поплавок сохраняет работоспособность, но изменяется глубина его погружения. При использовании сигнализаторов проверяют возможное смещение точек срабатывания.
Да, при соответствующей конструкции. Для магнитных указателей существуют специальные межфазные поплавки, работа которых зависит от плотности обеих жидкостей. В стеклянных моделях границу можно наблюдать непосредственно, если фазы визуально различимы и сохраняют разделение.
