Датчики потока жидкости

Область применения датчиков потока жидкости

Реле потока жидкости применяются для решения различных задач во многих отраслях промышленности:

• в системах водоснабжения и водоотведения для контроля подачи воды, поддержания работы насосного оборудования, организации систем отведения сточных вод, канализационных сооружений, защиты насосного оборудования и двигателей от «сухого хода»,
• в системах отопления, охлаждения, вентиляции и кондиционирования воздуха для контроля подачи воды, хладагента, специальных жидкостей, отведения отработанных жидкостей из системы,
• в нефтегазовой сфере для контроля потока газа, нефти, нефтепродуктов при транспортировке и хранении,
• в металлургии, сталелитейной промышленности в системах подачи и отведения воды и другой жидкости,
• в химической промышленности для работы с агрессивными и опасными видами жидких продуктов, системах подачи и отведения воды,
• в сельском хозяйстве при автоматизации процессов кормления, в поилках, в системах полива и орошения, при работе с жидкими удобрениями,
• в пищевой промышленности для контроля подачи различных видов жидких пищевых продуктов, в том числе минеральной воды, молочной и кисломолочной продукции, алкогольных напитков, пива и т.д.

Некоторые виды датчиков потока жидкости также подойдут для работы с газами, что значительно расширяет возможности применения устройств в промышленности и быту.

Виды реле потока жидких материалов и их назначение

Современные виды реле потока жидкости имеют общее основное назначение – контроль наличия или отсутствия потока рабочей жидкости в трубопроводе. Различия заключаются в принципах работы и возможностях применения датчиков.

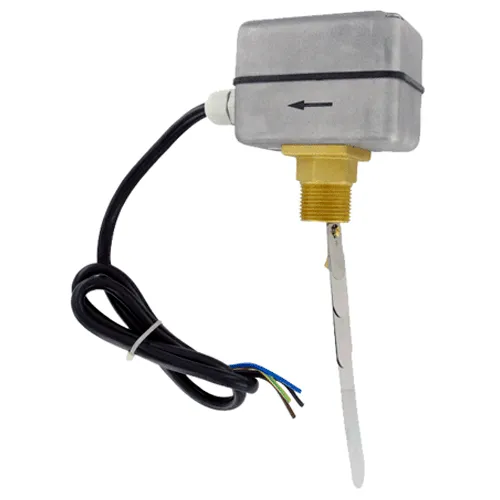

1. Механическое лопастное реле потока представляет собой встраиваемое в трубу устройство, снабженное специальной лопастью. При наличии потока в трубопроводе лопасть отклоняется, приводя к замыканию контактов и срабатыванию датчика. Лопастное реле практически не имеет ограничений в применении, мало подвержено износу и не нуждается в обслуживании.
2. Тепловое реле потока контролирует наличие потока с помощью измерения уровня рассеивания тепловой энергии от встроенного нагревательного элемента. В зависимости от скорости изменения температуры нагревательного элемента регистрируется поток, а также его скорость при наличии такой функции. Термоанемометрический принцип измерения потока не подходит для некоторых опасных видов жидкостей. Для сохранения надежности регистрации необходимо поддерживать чистоту чувствительных элементов датчика. Некоторые виды устройств не подходят для работы в условиях постоянно изменяющейся скорости потока.
3. Механический поршневой датчик потока работает на базе магнитно-поршневой системы. При наличии потока встроенный поршень с магнитом поднимается, вызывая замыкание контактов и срабатывание датчика. При отсутствии потока поршень возвращается в исходное положение. Поршневой датчик оптимально подойдет для работы в условиях высокого давления и имеет различные варианты конструкции для монтажа в наиболее удобном положении.
4. Принцип действия ультразвуковых реле потока жидкости базируется на свойствах акустического эффекта, который возникает при передаче УЗ-импульсов через поток продукта. Наибольшее распространение в настоящее время получили приборы, использующие перемещение УЗ-колебаний движущимся потоком.
5. Индикаторы потока – это устройства с одним или двумя окнами для визуального контроля и вращающейся лопастью или поворачивающейся створкой в качестве сигнализатора наличия и направления потока, кроме того есть трубные конструкции с устройствами очистки от веществ.  В некоторых моделях возможно  получение электрических выходных сигналов контроля (реле, расход).
