Российские производители указателей уровня
На российском рынке широкий выбор указателей уровня для визуального контроля жидкостей – от простых стеклянных индикаторов до магнитных поплавковых систем с сигнализаторами и уровнемерами.
Оборудование различается по конструкции, рабочим параметрам, вариантам монтажа и набору сертификатов. При выборе важно учитывать условия эксплуатации, характеристики рабочей среды и требования к оборудованию. Разберем, какие решения предлагают российские производители.
Автор: Дмитрий Слесарев
Время прочтения: 11 мин.
Указатели уровня – один из самых простых и надежных способов визуального контроля жидкости в резервуарах, сепараторах, котлах и других технологических емкостях. Несмотря на развитие электронной измерительной техники, такие системы по-прежнему широко используются в промышленности. Это связано с их автономностью, наглядностью и устойчивостью к сложным условиям эксплуатации.
Производители выпускают как классические стеклянные указатели прямого действия, так и магнитные поплавковые индикаторы. Оборудование может комплектоваться сигнализаторами, уровнемерами, защитными кожухами, термочехлами и другими дополнительными опциями.
Какие указатели уровня используются в промышленности
Основная задача указателей уровня – обеспечить оператору быстрый и наглядный контроль состояния технологического процесса. Они помогают отслеживать количество жидкости без необходимости постоянного подключения к системам автоматизации.
В зависимости от условий эксплуатации используются:
- байпасные индикаторы с прозрачной трубкой;
- байпасные магнитные поплавковые индикаторы.
Байпасные указатели с прозрачной трубкой используются для непосредственного визуального контроля жидкости. Такие модели отличаются простой конструкцией, наглядностью и удобством обслуживания. Для повышения безопасности стеклянные исполнения могут оснащаться защитным кожухом. Подробнее о выборе подобных решений – в статье «Что выбрать, если нужно визуально контролировать уровень жидкости в резервуаре».
Байпасные магнитные поплавковые указатели применяются на объектах с более сложными условиями эксплуатации – при высоком давлении, температуре, работе с агрессивными, токсичными или взрывоопасными средами. Такие системы часто комплектуются термочехлами, сигнализаторами и уровнемерами. Подробнее о характеристиках и особенностях таких решений – в статье «Магнитные индикаторы уровня: сравнение по давлению, температуре, материалам».
Для пищевых производств важны материалы, соответствие санитарным требованиям и возможность работы с продуктами без риска их загрязнения. Подробнее об этом в статье «Индикаторы уровня для пищевого производства: требования, стандарты и выбор оборудования».
Где применяются указатели уровня
Индикаторы используются в нефтегазовой, химической, энергетической, пищевой и других отраслях промышленности. Их устанавливают там, где требуется постоянный визуальный контроль жидкости: это могут быть резервуары, сепараторы, котлы, теплообменники и другие технологические емкости.
Особенно востребованы индикаторы:
- в процессах с повышенной температурой и давлением;
- при работе с загрязненными, вязкими и агрессивными средами;
- во взрывоопасных зонах;
- на производствах с повышенными требованиями к надежности оборудования;
- в системах хранения и транспортировки жидкостей.
В зависимости от условий эксплуатации используются разные материалы, варианты подключения и дополнительное оснащение (от защитных кожухов до систем обогрева и сигнализации).
Подробнее о применении указателей на различных промышленных объектах в подборке проектов: «Примеры применения индикаторов уровня».
Какие решения предлагают российские компании
На российском рынке представлено несколько производителей индикаторов уровня. Рассмотрим наиболее известные из них.
ООО «РусАвтоматизация»
Компания выпускает индикаторы для промышленного применения. В линейку входят байпасные указатели с прозрачной трубкой и магнитные поплавковые индикаторы для сложных условий эксплуатации.
Доступны исполнения:
- для работы под избыточным давлением;
- для химически агрессивных сред;
- исполнения с уровнемерами и сигнализаторами;
- взрывозащищенные версии;
- модели с защитным кожухом;
- магнитные указатели с термочехлами;
- исполнения для пищевой промышленности;
- исполнения с типовым одобрением РМРС.
Для оборудования доступны следующие сертификаты и отраслевые одобрения:
- соответствия ТР ТС 032/ «О безопасности оборудования, работающего под давлением» на индикаторы ILL-BP и ILL-BM;
- соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» на индикаторы ILL-BM в исполнении Ex;
- о типовом одобрении Российского морского регистра судоходства (РМРС) на индикаторы серий A10M, A11, A21, A22, B16, BX16, B40, BX40, BE16.
Подробнее о нормативных требованиях в статье «Требования к указателям уровня прямого действия».
Инженеры ООО «РусАвтоматизация» помогают подобрать исполнение индикатора под параметры конкретного объекта. Учитываются рабочая среда, давление, температура, требования к материалам и необходимая длина измерительной части. Возможно изготовление оборудования по параметрам заказчика.
Выпускаемые серии:
- с прозрачной трубкой ILL-BP-A10M, ILL-BP-A11, ILL-BP-A21, ILL-BP-A22;
- магнитные ILL-BM-B16, ILL-BM-BE16, ILL-BM-B40, ILL-BM-PP06, ILL-BM-H10 и другие.

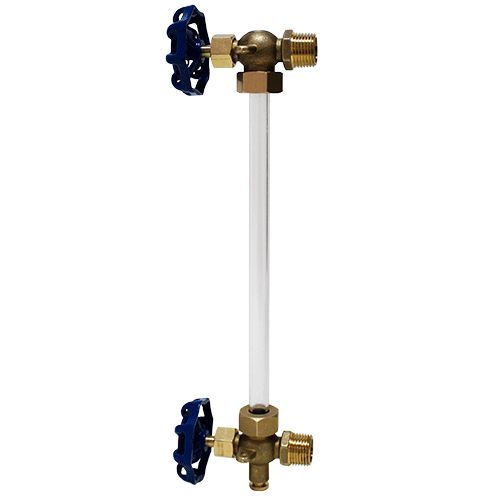

ILL-BP-A10M
|
ILL-BP-A11
|

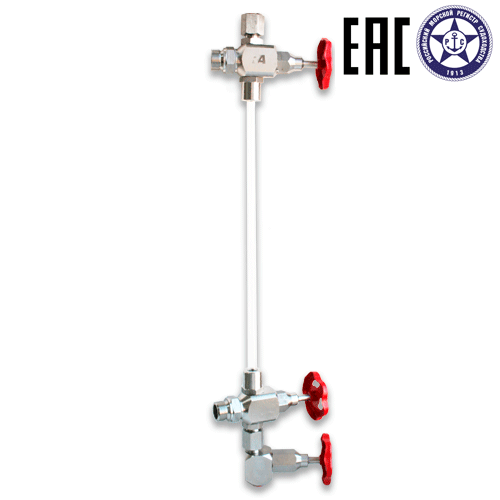

ILL-BP-A21
|

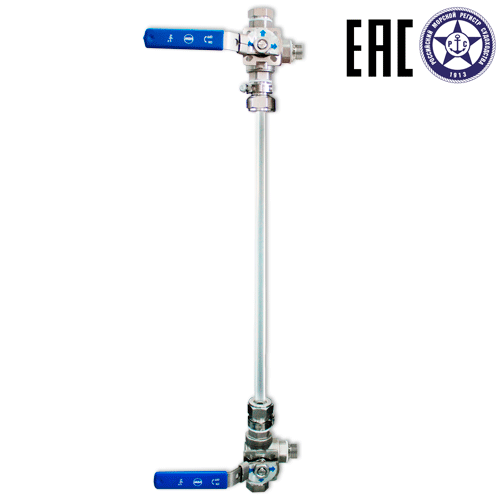

ILL-BP-A22
|
ILL-BM-B16
|
ILL-BM-H10
|
ILL-BM-PP06
|
В компании «РусАвтоматизация» внедрена система менеджмента качества в соответствии с требованиями ГОСТ Р ИСО 9001-2015 (ISO 9001:2015). Это означает, что все процессы, в том числе производственные, выстроены так, чтобы результат не зависел от случайностей: от контроля за квалификацией специалистов до проведения оценки уровнем удовлетворенности клиентов качеством товаров.
ООО «РИВАЛКОМ»
Производитель выпускает байпасные магнитные указатели и другие поплавковые системы измерения.
Продукция компании применяется на объектах нефтегазовой, газовой, химической и других отраслей промышленности. Основное направление – системы контроля уровня для стандартных промышленных условий.
В линейке представлены исполнения для работы при высоких давлении и температуре, а также модели для жидкостей с низкой плотностью. Возможно оснащение указателей уровня сигнализаторами и уровнемерами.
Среди особенностей оборудования:
- простая конструкция;
- возможность подбора исполнения под условия эксплуатации;
- применение различных материалов.
В линейку входят серии LGB, LLT и LLS.
ООО ПО «Проминдустрия»
Производитель изготавливает магнитные индикаторы AVANTEK в нескольких исполнениях:
- стандартные модели;
- исполнения для сжиженных газов и сред, склонных к полимеризации;
- исполнения для жидкостей малой плотности.
В линейке предусмотрены:
- различные материалы;
- составные индикаторы для высоких резервуаров;
- модели с двумя поплавками;
- версии с радарно-волноводными уровнемерами;
- несколько вариантов монтажа.
Компания ориентируется преимущественно на магнитные индикаторы и специальные исполнения для отдельных условий применения. Выпускаемая серия – BMLI.
ООО «КСР-2»
Компания производит уровнемеры и указатели уровня стеклянного прямого действия. Предусмотрены исполнения для работы с различными средами и вариантами подключения. В оборудовании применяются:
- нержавеющая сталь;
- титан;
- хастеллой.
Предусмотрены исполнения для работы при повышенных температурах и давлении, а также различные варианты подключения. В компании действует система менеджмента качества, подтвержденная сертификатом ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
Выпускаются указатели уровня серии УСП.
ООО «Инвард» и ООО «ТЭК-СИСТЕМС»
«Инвард» совместно с «ТЭК-СИСТЕМС» выпускают магнитные индикаторы нескольких типов:
- рефлексные;
- просветные;
- трубчатые;
- двуцветные.
В линейке представлены исполнения для работы с агрессивными средами и различные варианты подключения.
Среди особенностей:
- различные варианты монтажа;
- возможность оснащения обогревом;
- применение защитных клапанов;
- секционное исполнение для резервуаров большой высоты.
Среди выпускаемых серий – ТЭК-МПУ-Н и ТЭК-УВ.
ООО «НПО РИЗУР»
Компания производит байпасные указатели уровня со смотровым стеклом и роликовые магнитные для непрерывного контроля жидкости и раздела сред.
Предусмотрены:
- различные варианты монтажа;
- выбор материалов;
- возможность оснащения обогревом;
- установка преобразователей и магнитных выключателей;
- исполнения для работы в широком диапазоне температур.
Оборудование компании применяется преимущественно на промышленных объектах со сложными условиями эксплуатации. Выпускаемая серия – РИЗУР-НБК.
Сравнение производителей индикаторов уровня
Производители отличаются типами указателей, вариантами исполнения и дополнительным оснащением оборудования.
| Производитель | Основные типы указателей | Особенности |
| ООО «РусАвтоматизация» | Стеклянные, магнитные | Исполнения – взрывозащищенные, пищевые и с типовым одобрением РМРС. Комплектация сигнализаторами и уровнемерами. Возможность оснащения термочехлами и обогревом. Широкий выбор материалов. |
| ООО «РИВАЛКОМ» | Магнитные | Несколько исполнений, выбор материалов |
| ООО ПО «Проминдустрия» (AVANTEK) | Магнитные | Исполнения для специальных сред, варианты конструкции и монтажа |
| ООО «КСР-2» | Стеклянные прямого действия | Различные материалы |
| ООО «Инвард» и ООО «ТЭК-СИСТЕМС» | Магнитные, стеклянные | Различные типы уровнемеров, варианты подключения и обогрева |
| ООО «НПО РИЗУР» | Байпасные роликовые, со смотровым стеклом | Работа в широком диапазоне температур, возможность оснащения обогревом и преобразователями |
Итог
Российские производители указателей уровня предлагают решения для различных условий эксплуатации. Решения начинаются классическими указателями прямого действия и заканчиваются магнитными поплавковыми системами, оснащенными различными опциями.
При выборе оборудования учитывают характеристики рабочей среды, требования к материалам и наличие необходимых сертификатов. Для сложных промышленных объектов могут потребоваться взрывозащищенные, сейсмо- и коррозионностойкие, морские и пищевые исполнения, а также оснащение сигнализаторам, уровнемерами и системами обогрева.
