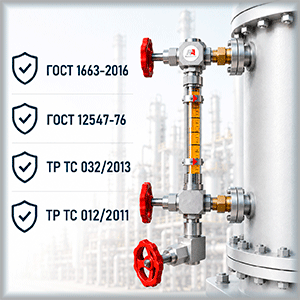

Требования к указателям уровня прямого действия
К указателям уровня прямого действия предъявляются требования по прочности, герметичности, точности отображения и безопасности эксплуатации. Их соблюдение обеспечивает стабильную работу технологического оборудования, снижает риск аварийных ситуаций и повышает безопасность труда.
Автор: Дмитрий Слесарев
Время прочтения: 8 мин.
Указатели уровня прямого действия применяются в резервуарах, котлах, технологических аппаратах для визуального контроля наполнения емкостей жидкими средами.
К таким устройствам предъявляются требования по прочности, герметичности, устойчивости к условиям эксплуатации, точности отображения уровня. Порядок применения и основные технические параметры определяются нормативными документами, техническими регламентами, требованиями промышленной безопасности.
Соблюдение установленных норм необходимо для безопасной и стабильной работы промышленного оборудования.
Нормативные требования к указателям уровня прямого действия
К указателям уровня применяются государственные стандарты, технические регламенты и нормативные документы в области промышленной безопасности.
Основные нормативные документы:
- ГОСТ 1663-2016 «Стекла для указателей уровня жидкости. Технические условия»;
- ГОСТ 12547-76 «Указатели уровня с запорным устройством. Типы и параметры»;
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»;
- ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
- федеральные нормы и правила в области промышленной безопасности;
- приказы Ростехнадзора по эксплуатации оборудования под давлением;
- «Правила устройства электроустановок» (ПУЭ) – для оборудования с электрическими элементами.
ГОСТ 1663-2016 содержит требования к смотровым стеклам, применяемым в указателях уровня жидкости. В документе приведены параметры материалов, размеры, показатели термостойкости и химической стойкости прозрачных элементов.
ГОСТ 12547-76 регламентирует применение указателей уровня с запорными устройствами на котлах, сосудах, аппаратах, резервуарах. Стандарт описывает типы указателей, параметры эксплуатации, материалы изготовления, варианты присоединения.
ТР ТС 032/2013 регулирует применение указателей уровня в системах с избыточным давлением. Документ содержит положения, связанные с проектированием, прочностью конструкции и условиями эксплуатации.
Для работы во взрывоопасных средах индикаторы должны соответствовать ТР ТС 012/2011.
Нормативные документы также регламентируют:
- расположение индикаторов;
- применение защитных устройств;
- использование запорной арматуры;
- параметры смотровых элементов;
- допустимые пределы заполнения;
- условия наблюдения и освещенности.
Подтверждение соответствия требованиям
Соответствие индикаторов нормативным документам подтверждается сертификатами, отраслевыми одобрениями и результатами испытаний.
Например, байпасные визуальные индикаторы серий ILL-BP, ILL-BM производителя «РусАвтоматизация» имеют сертификаты соответствия ТР ТС 032/2013:
Индикаторы ILL-BM в исполнении Ex сертифицированы по ТР ТС 012/2011:
Отдельные серии индикаторов имеют типовое одобрение Российского морского регистра судоходства (РМРС):
Сертификаты и отраслевые одобрения подтверждают возможность применения оборудования в различных условиях эксплуатации, включая судостроение и морскую отрасль.
Требования к конструкции и материалам
Конструкция индикаторов должна обеспечивать безопасную эксплуатацию при рабочих параметрах давления и температуры.
К основным требованиям относятся:
- прочность корпуса, соединительных элементов;
- герметичность соединений;
- устойчивость к механическим, температурным нагрузкам;
- возможность безопасного визуального контроля заполнения;
- наличие запорной арматуры для отключения и продувки.
Материалы подбираются с учетом параметров рабочей среды и условий эксплуатации. Корпус, смотровые элементы, уплотнения должны обладать коррозионной стойкостью, механической прочностью, устойчивостью к воздействию температуры и давления. Для эксплуатации в сложных условиях могут применяться байпасные индикаторы для химически агрессивных сред.
Для изготовления указателей уровня могут применяться:
- нержавеющие стали;
- специальные сплавы;
- боросиликатное стекло;
- слюдяные защитные пластины;
- термостойкие уплотнительные материалы.
Смотровые элементы должны обеспечивать четкое отображение рабочей среды и сохранять эксплуатационные характеристики в течение установленного срока службы.
Индикаторы, применяемые на оборудовании под давлением, должны оснащаться защитными устройствами, предотвращающими травмирование персонала при повреждении прозрачных элементов. Например, защитными кожухами.

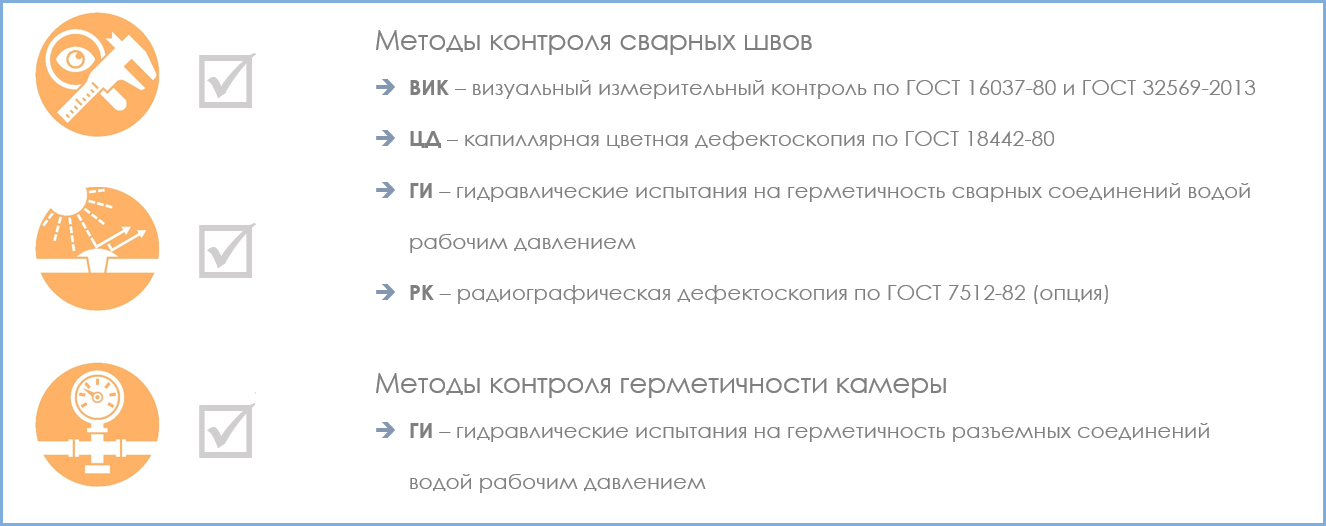

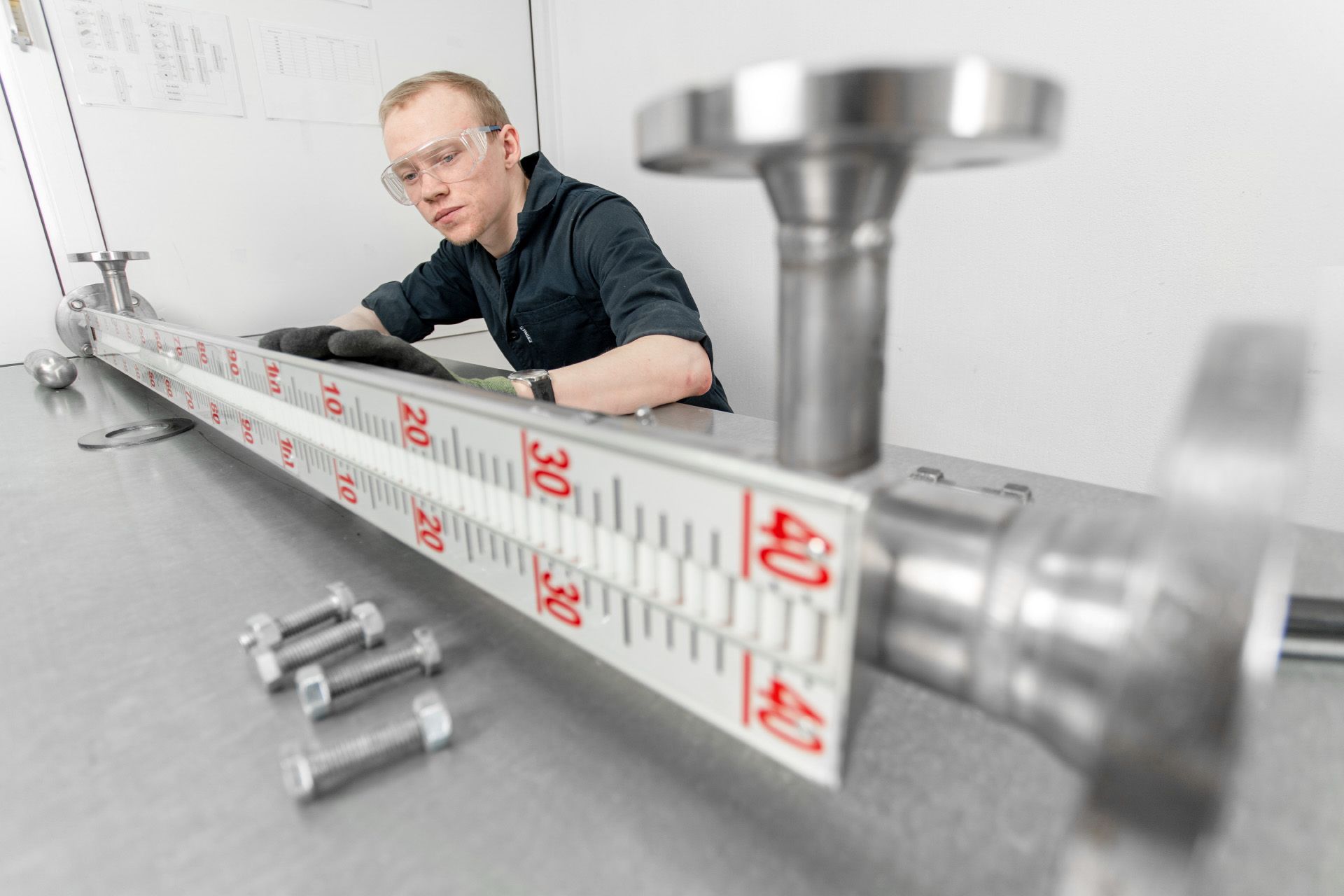

Контроль качества и испытания
При изготовлении индикаторов проводится контроль качества сварных соединений, испытания на герметичность.
В зависимости от конструкции оборудования применяются:
- визуальный измерительный контроль (ВИК);
- капиллярная цветная дефектоскопия;
- гидравлические испытания на герметичность;
- радиографический контроль сварных соединений.
Проведение контроля и испытаний позволяет подтвердить герметичность соединений, прочность конструкции, соответствие оборудования требованиям промышленной безопасности.
Требования к установке и эксплуатации
Монтаж указателей уровня прямого действия выполняется в соответствии с нормативной и технической документацией.
При установке и эксплуатации учитываются следующие условия:
- вертикальное расположение индикаторов;
- удобное наблюдение с рабочего места оператора;
- достаточная освещенность рабочей зоны;
- защита смотровых элементов от механических повреждений;
- свободный доступ для технического обслуживания;
- снижение риска случайного контакта с горячими поверхностями при температуре рабочей среды выше +50 °С;
- применение дополнительных средств контроля при затрудненном визуальном наблюдении.
Во время эксплуатации контролируются состояние прозрачных элементов, герметичность соединений, исправность запорной арматуры.
Техническое обслуживание выполняется в соответствии с эксплуатационной документацией и условиями работы оборудования.
Основные неисправности и причины их возникновения
В процессе эксплуатации индикаторов могут возникать неисправности, связанные с нарушением герметичности соединений, износом уплотнений, загрязнением внутренних элементов.
Наиболее распространенные неисправности и анализ причин их возникновения приведены в таблице.
| Неисправность | Возможная причина |
| Утечки в уплотнительных и резьбовых соединениях | Износ уплотнений, недостаточная затяжка соединений, повреждение уплотнительных поверхностей |
| Утечки после продолжительной эксплуатации | Старение прокладок, температурные деформации, износ уплотнительных материалов |
| Отсутствие жидкости в смотровой трубке | Загрязнение внутренних полостей фитингов или трубки |
| Утечки в клапанной паре | Неполное закрытие клапана или износ клапанных элементов |
| Некорректное отображение уровня | Загрязнение внутренних каналов или повреждение смотровых элементов |
Своевременное техническое обслуживание, контроль состояния уплотнений и проверка герметичности соединений позволяют снизить риск возникновения неисправностей и обеспечить безопасную эксплуатацию оборудования.
Заключение
Указатели уровня прямого действия используются для визуального контроля жидких сред в резервуарах, технологических аппаратах, других промышленных системах.
Безопасная эксплуатация обеспечивается применением соответствующих конструктивных решений, материалов и соблюдением эксплуатационных требований.
Контроль качества изготовления, проведение испытаний, подтверждение соответствия нормативным документам позволяют использовать оборудование в различных условиях эксплуатации.
