Индикаторы уровня Водомер-М в Москве
Байпасный указатель уровня Водомер-М предназначен для визуального контроля уровня технологических жидкостей в открытых и закрытых резервуарах.
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0550-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0550-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
11 511 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G1000-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G1000-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
12 296 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0100-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0100-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
9 618 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0100-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0100-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 006 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0150-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0150-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 070 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0200-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0200-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 137 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0250-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0250-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 221 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0300-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0300-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 286 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0350-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0350-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 352 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0400-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0400-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 437 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0450-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0450-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
12 124 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0500-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0500-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 239 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0550-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0550-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 652 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0600-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0600-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
13 874 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0650-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0650-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 781 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0700-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0700-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 865 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-G0750-BRKM-NBR-PN16-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-G0750-BRKM-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
11 932 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0150-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0150-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
9 681 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0200-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0200-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
9 740 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0250-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0250-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
9 824 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0300-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0300-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
9 881 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0350-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0350-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
9 967 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0400-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0400-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 024 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0450-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0450-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 107 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0500-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0500-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
11 427 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0600-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0600-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 307 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0650-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0650-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 512 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0700-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0700-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 593 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0750-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0750-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 534 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0800-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0800-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 591 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0850-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0850-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 674 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0900-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0900-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 733 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P0950-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P0950-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
11 002 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P1000-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P1000-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
10 874 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P1050-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P1050-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
12 032 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P1100-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P1100-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
12 116 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P1150-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P1150-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
12 225 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P1200-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P1200-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
12 307 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P1250-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P1250-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
12 435 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: ILL-BP-A10M-P1300-BRKM-NBR-PN04-DN15
Индикатор уровня Водомер-М ILL-BP-A10M-P1300-BRKM-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
12 500 руб./шт
-
+
Заказать
|
Функциональное назначение указателей уровня Водомер-М
Байпасный указатель уровня Водомер-М – это новая усовершенствованная серия прозрачных указателей уровня с дополненным функционалом. С их помощью обеспечивается недорогой способ контроля уровня в открытых и закрытых резервуарах. Устройства можно подключать к резервуарам и сосудам, которые работают в условиях атмосферного или избыточного давления.
Водомер-М – аналог индикаторов серии Водомер, снятой с производства.
Что нового в данной серии?
- Добавлены вентильные клапаны класса герметичности А (без утечек);
- Добавлен дренажный клапан (клапан Маевского).
Преимущества байпасных индикаторов уровня жидкости Водомер-М
- два вида материала смотровой трубки для различных эксплуатационных режимов;
- наличие дренажного клапана;
- наличие отсечных клапанов с высоким классом герметичности;
- отличное соотношение функциональность/цена;
- высокая герметичность всех соединений (все узлы проходят обязательные испытания);
- простота монтажа индикатора;
- обязательная проверка герметичности клапанов воздухом под давлением.
Область использования стеклянных указателей уровня Водомер-М
Стеклянный указатель уровня Водомер-М используют для контроля нейтральных или слабоагрессивных жидкостей по отношению к конструкционным элементам устройства из латуни. Это могут быть:
- техническая вода;
- водные растворы солей;
- метиловый, этиловый спирт;
- альдегиды;
- минеральные и синтетические моторные масла;
- керосин.
Приборы применяют в качестве устройства визуального наблюдения за уровнем жидкости в резервуарах, технологических емкостях, котлах, а также как дублирующее устройство к сигнализаторам уровня.
Байпасные индикаторы уровня применяют:
- при контроле уровня неагрессивных и слабоагрессивных жидкостей, которые временно хранятся в специальных резервуарах;
- на складах горюче-смазочных материалов, где топливо и жидкая смазка (кроме дизтоплива) хранятся в металлических резервуарах;
- на производственных предприятиях, использующих различные жидкости, за уровнем которых нужно следить во время технологического процесса;
- в составе котлов и теплогенерирующих агрегатов, в которых теплоноситель разогревается до температуры в +100°С.
Визуальное отображение уровня конденсата в конденсатном баке котельной контролируемая среда: конденсат |
Измерение уровня воды в баке с обратной технической водой контролируемая среда: техническая вода |
||
Измерение и визуальный контроль уровня чистой воды в емкости водоочистного сооружения контролируемая среда: чистая вода |
Отзывы о применении
Индикация уровня среды на баке сбора конденсата | Измерение и визуальный контроль уровня чистой воды в емкости водоочистной установки |

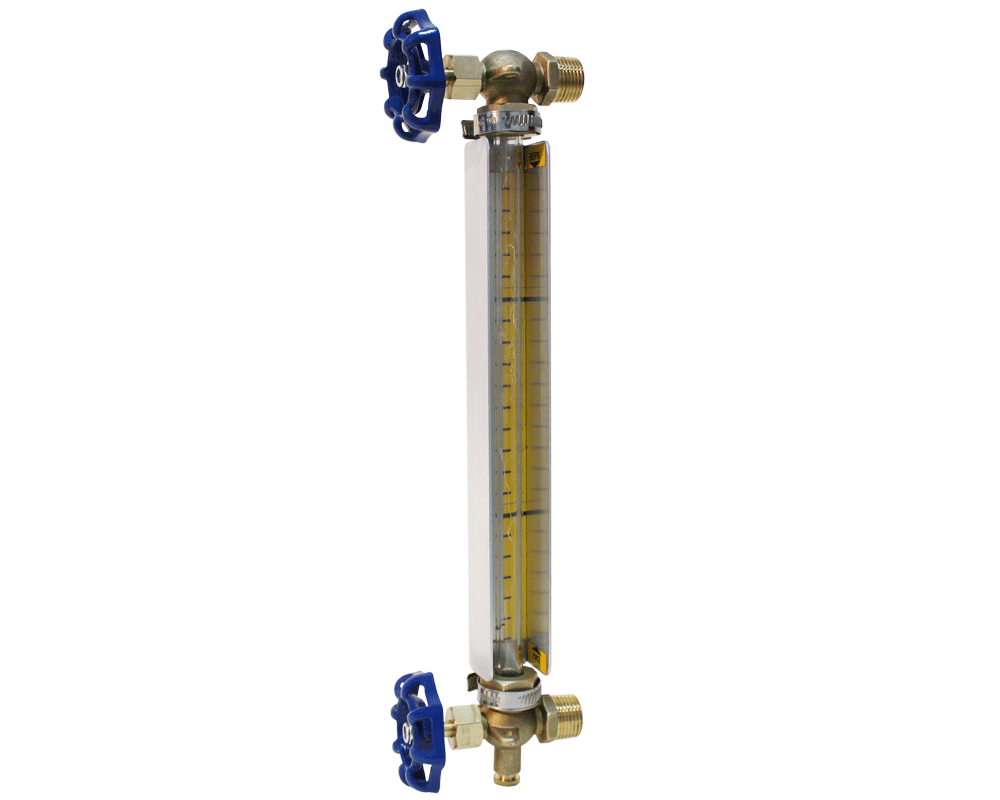

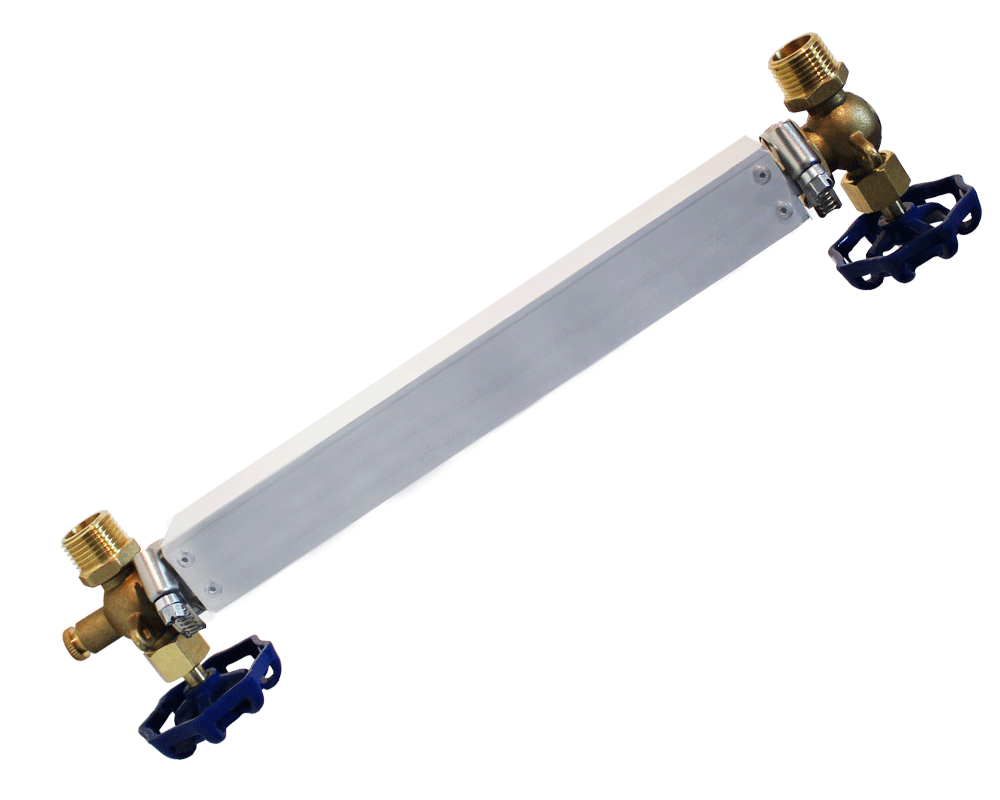

Конструкция индикатора уровня Водомер-М

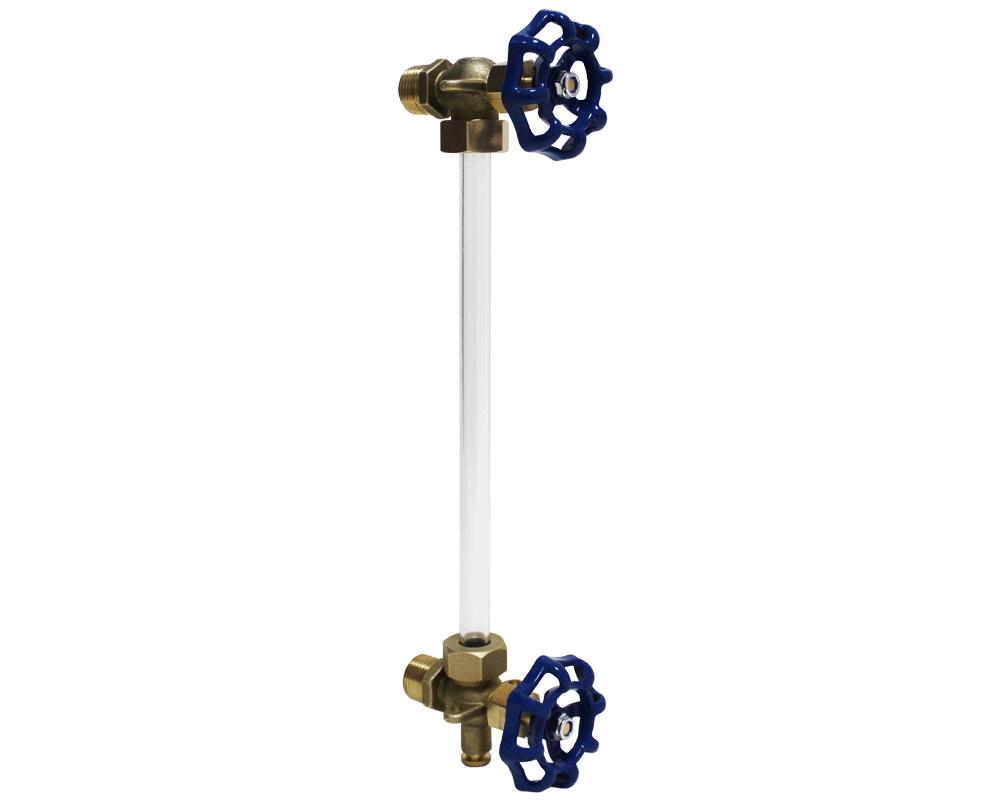

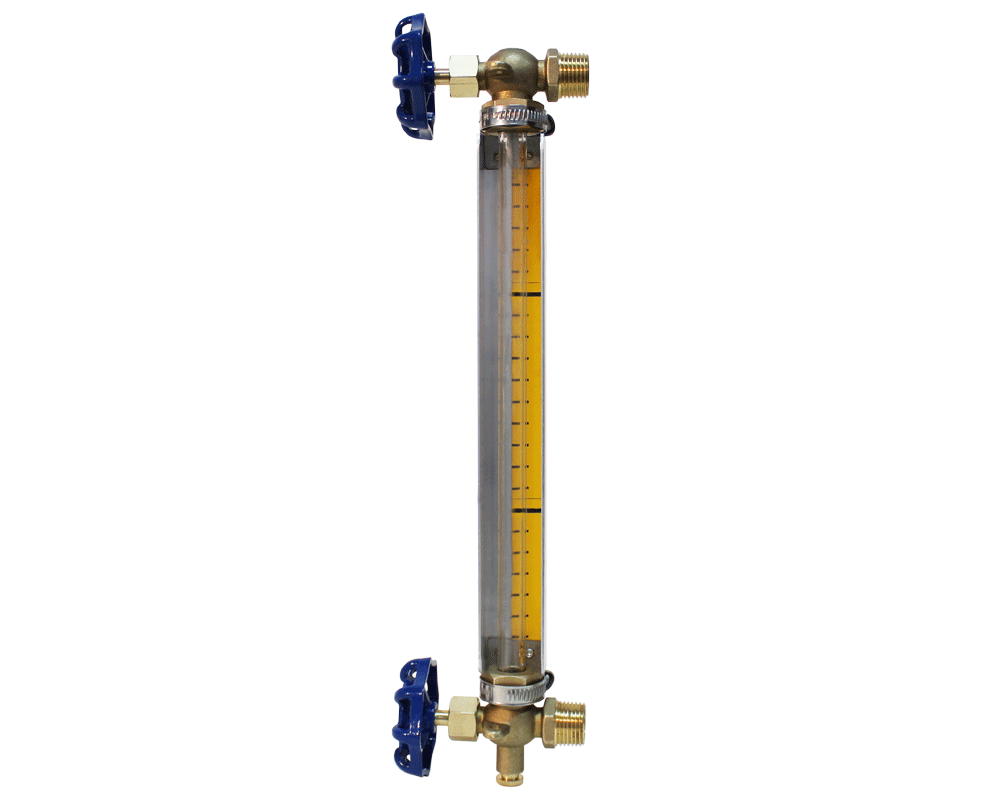

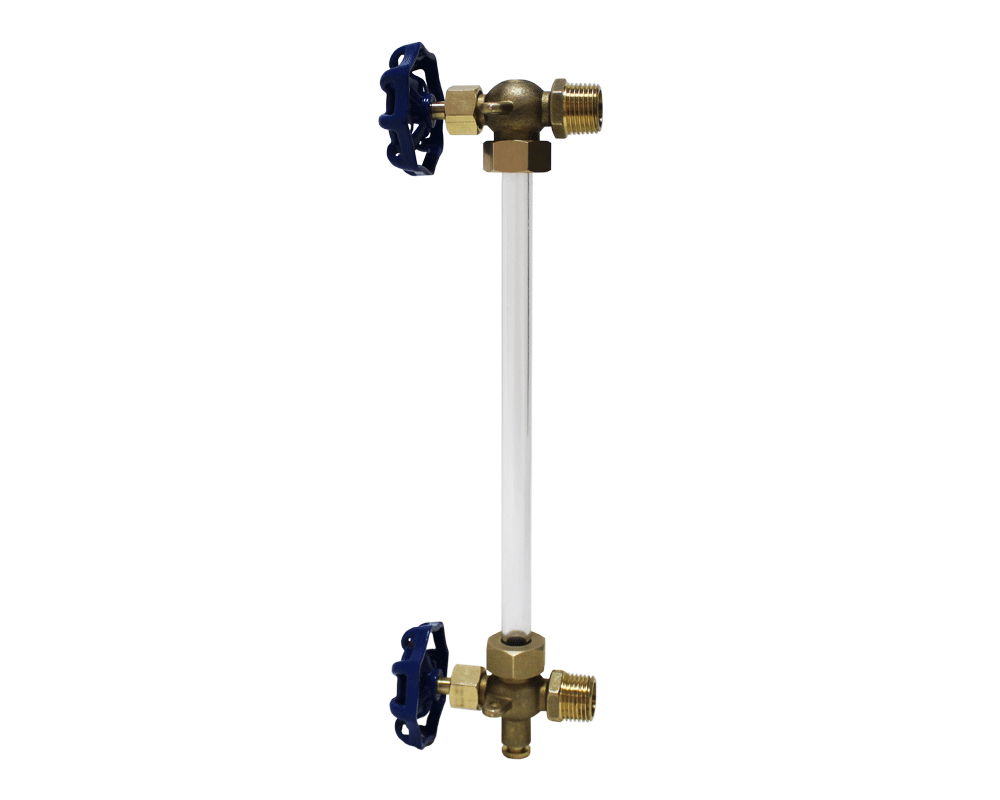

Байпасный индикатор уровня жидкости Водомер-М выполнен в виде трубки с прозрачными стенками, которая крепится сбоку резервуара с помощью двух фитингов из латуни. Присоединяется индикатор с помощью фланцев или ниппелей с резьбой. В качестве уплотнителей в индикаторах использованы изделия из резины на основе нитрилкаучука.

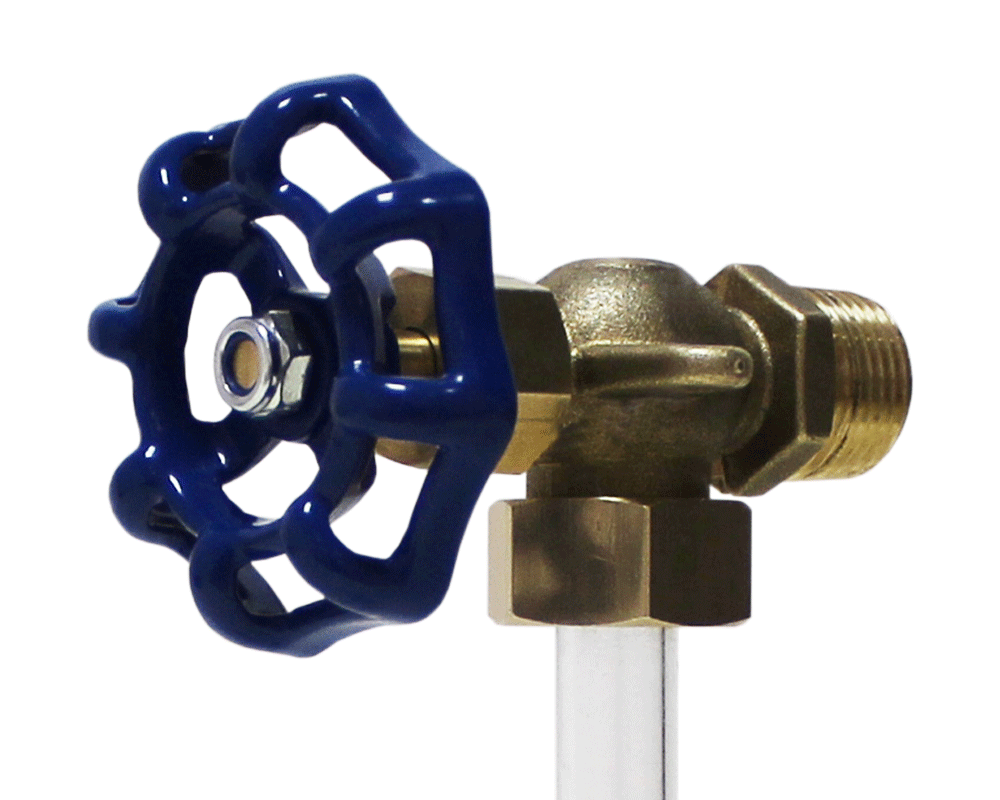

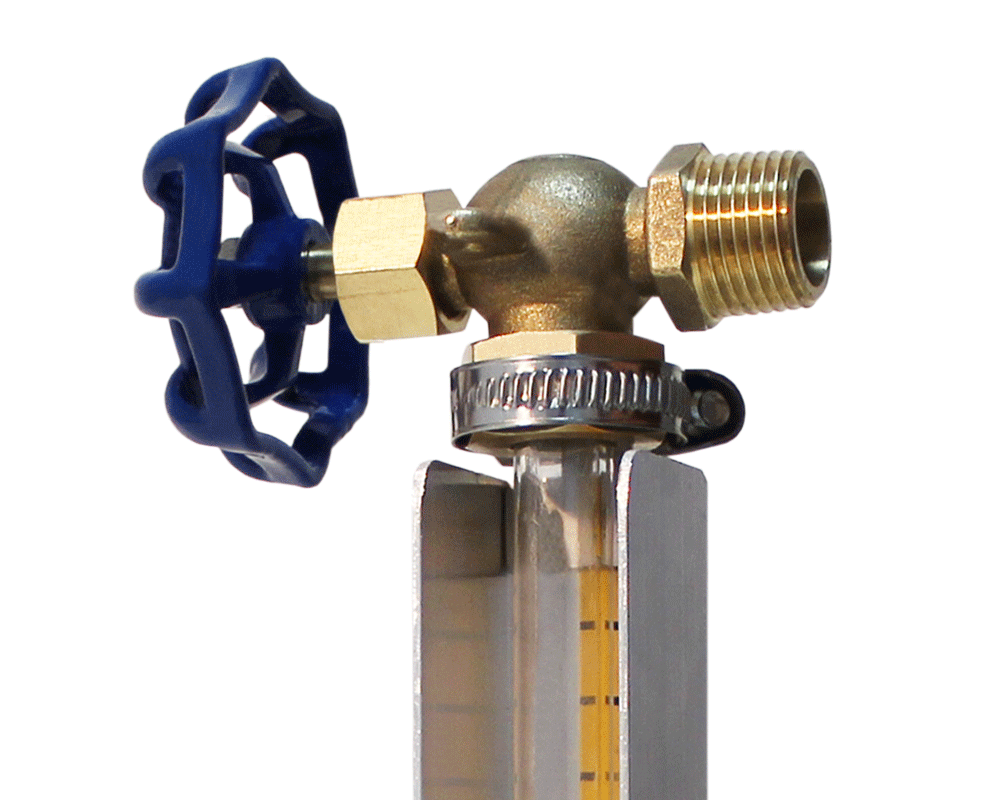

В индикаторах установлены клапаны – отсечные вентильного типа и дренажный в виде клапана Маевского. Герметичность клапанов соответствует классу А согласно ГОСТ 9544-2015.
Смотровые трубки производят из органического стекла (полиметилметакрилата) или термоустойчивого боросиликатного стекла. Первое исполнение рассчитано на работу при температурах среды до +70°С и давлении не более 4 бар. Индикаторы с трубкой из боросиликатного стекла могут эксплуатироваться при температуре среды до +110°С и давлении до 16 бар. Длина трубок из органического стекла может составлять от 100 до 6000 мм, а из боросиликатного – от 100 до 4500 мм. В зависимости от длины трубки, меняется и диапазон видимого уровня жидкости.
Технические характеристики байпасных индикаторов ILL-BP-A10M
- Материал смотровой трубки:
- органическое стекло (полиметилметакрилат)
- боросиликатное стекло 3.3 (термостойкое)
- Максимальная рабочая температура процесса: +70°С (до +110°С для трубок из боросиликатного стекла)
- Минимальная температура эксплуатации: -40°С
- Максимальное рабочее давление
- для трубок из плексигласа: 0,4 МПа
- для трубок из боросиликатного стекла: 1,6 МПа
- Максимальное расчетное давление (пробное испытательное)
- для трубок из плексигласа: 0,6 МПа
- для трубок из боросиликатного стекла: 2,4 МПа
- Присоединительная длина H: 100…4500 мм (до 6000 мм для трубок из плексигласа)
- Сечение трубки: Ø13х2,2 мм
- Тип отсечного клапана: Вентильный
- Тип дренажного клапана: Клапан Маевского
- Присоединения к процессу:
- Резьба K1/2" по ГОСТ 6111-52 (NPT), G1/2"

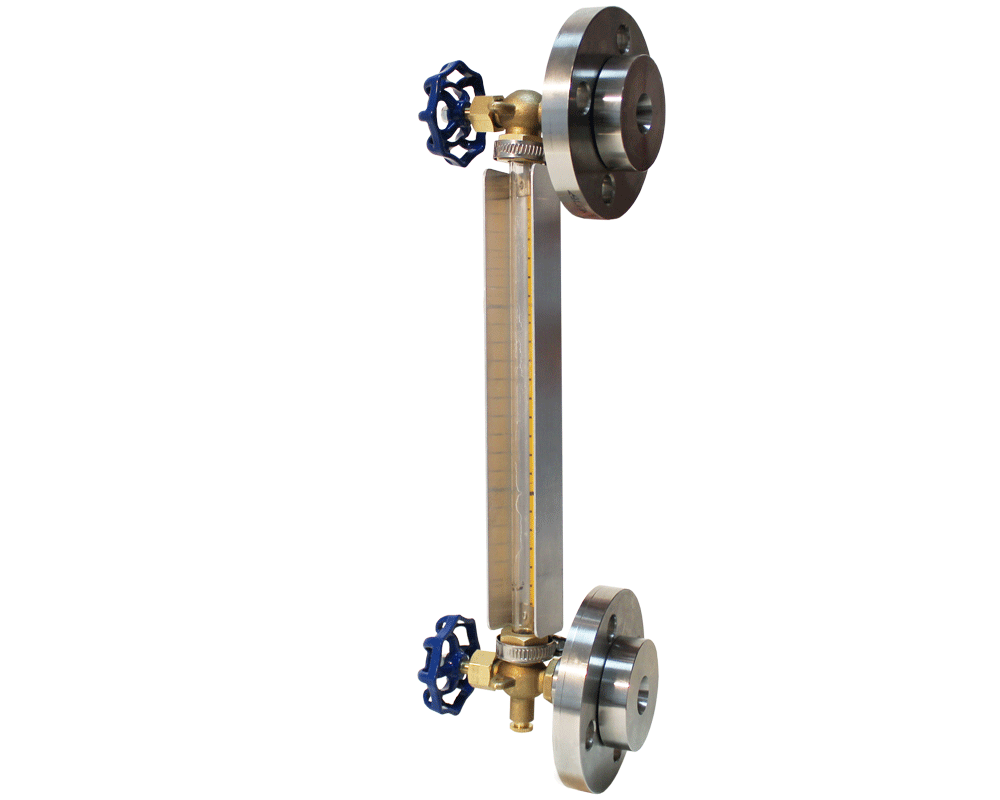

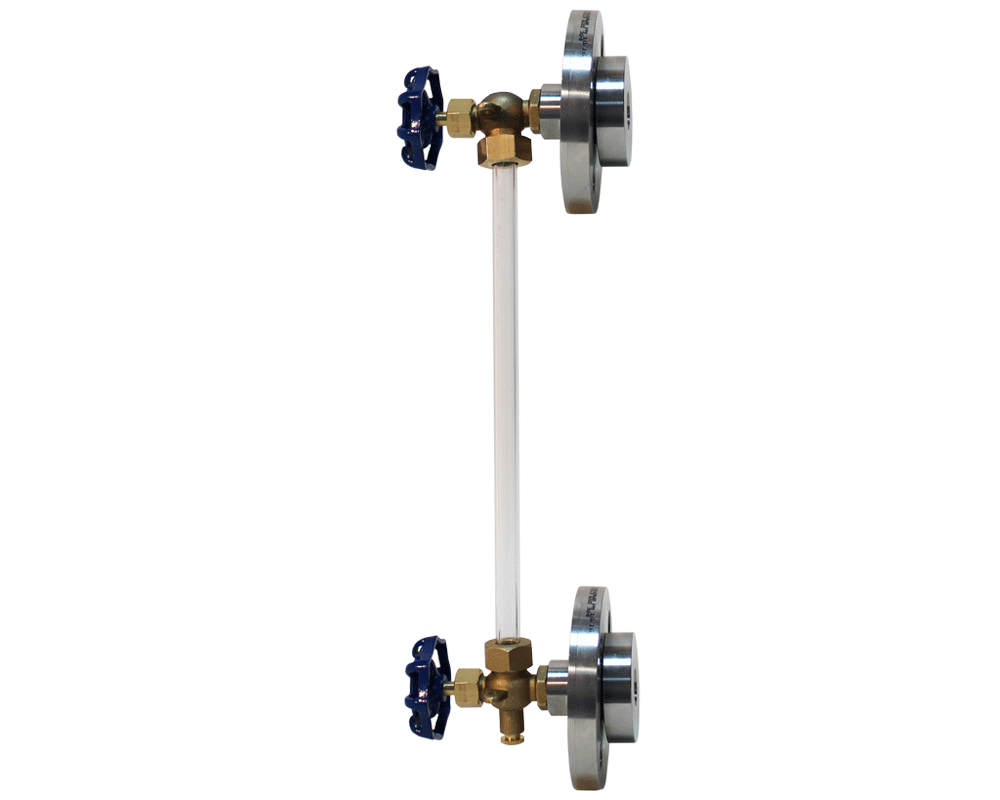

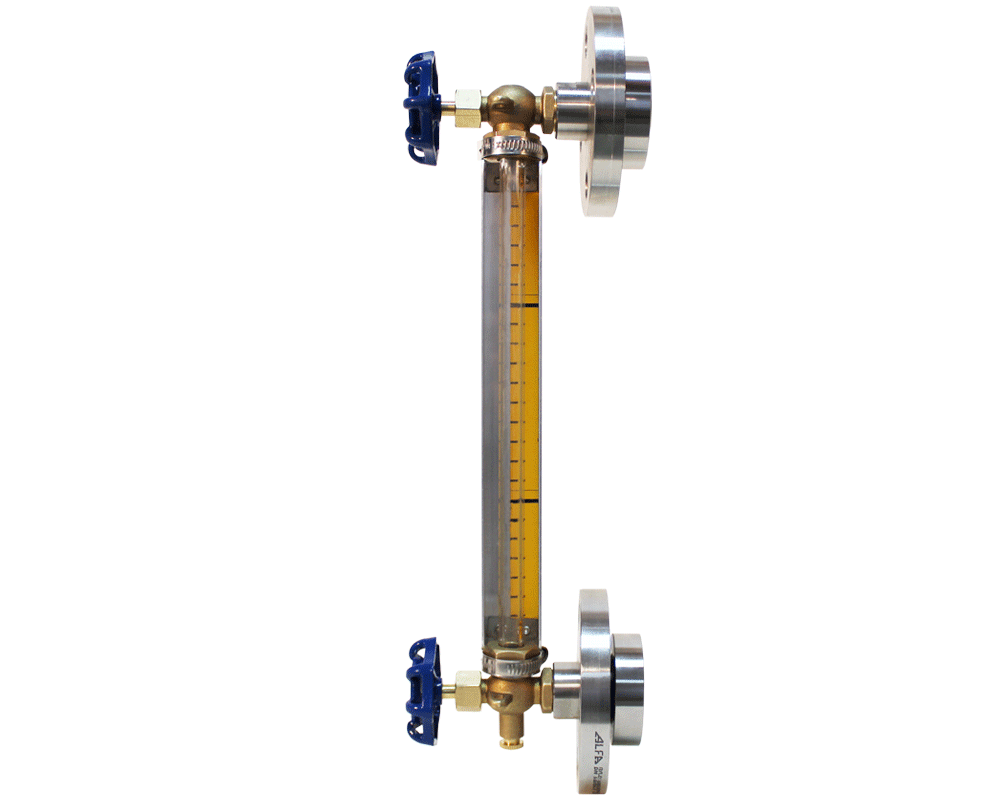

- Фланец DN20 PN16 исп.B по ГОСТ33259-2015, EN1092-1
- Другие присоединения по запросу
- Материал элементов фитингов, контактирующих со средой: латунь марок ЛС59-1, ЛС59-2, ЛС58-3 ГОСТ 15527 / CW612N, CW614N, CW617N DIN EN 12165:2016
- Материал уплотнений: резина на основе нитрилкаучука NBR ИСО 1629
Габаритные размеры
От правильно проведенного монтажа зависит корректная и безопасная работа байпасных индикаторов уровня Водомер-М. Чтобы установить устройство в его рабочее положение, нужно знать все посадочные и монтажные размеры. Они приведены на рисунке.
Код заказа
Видео
Сертификаты
Документация
Чтобы работать с байпасными индикаторами, нужно изучить их конструкционные особенности и рабочие характеристики. Они приведены в технической документации, которая идет в комплекте с каждым устройством Водомер-М.
Паспорта и руководства по эксплуатации:
