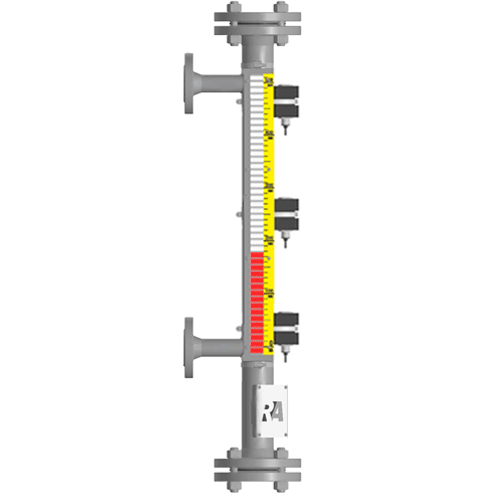

Байпасные индикаторы жидкости B16 с сигнализаторами

Назначение байпасных индикаторов уровня жидкости с сигнализаторами от РусАвтоматизации

Байпасный индикатор для жидкостей, изготовленный компанией РусАвтоматизация, это отличное решение для обеспечения контроля за предельным уровнем технологической среды в емкости. Индикатор предоставляет удобный визуальный мониторинг по месту установки за счет удобной и информативной шкалы. Дистанционный контроль реализуется с помощью герконового сигнализатора, который реагирует на предельные значения уровня.

Кроме высокой функциональности, байпасные индикаторы – это надежно и практично. Их конструкция обладает высокой прочностью и полной герметичностью. Это позволяет индикаторам работать в ответственных технологических процессах, где давление может достигать 40 бар. Успешный опыт эксплуатации в различных применениях обуславливается тем, что все индикаторы проходят строгий контроль на герметичность сварных швов и камеры. Это позволяет гарантировать высокое качество продукта компании РусАвтоматизация.

Преимущества байпасных индикаторов с сигнализаторами от РусАвтоматизация

Байпасные индикаторы от РусАвтоматизации объединяют в себе многолетний инженерный опыт специалистов компании и строгий подход к изготовлению. Разрабатывая собственное решение, мы старались создать доступный и эффективный продукт для широкого спектра применений. Индикатор отлично справляется с поставленной задачей, предоставляя высокую надежность на всем сроке эксплуатации.

Кроме этого, преимуществами визуального индикатора являются:

• Высокие эксплуатационные возможности:
  • Работа с давлением до 40 бар.
  • Работа с температурой до +350°C (высокотемпературное исполнение).
  • Работа с агрессивными средами: растворы кислот, солей, щелочи, топливо и масла, растворители и многое другое.
• Простая и надежная конструкция, прошедшая проверки на:
  • Герметичность сварных швов (ВИК, ЦД, ГИ, РК).
  • Герметичность камеры (ГИ).
• Высокий эксплуатационный ресурс.
• Легкий монтаж и обслуживание.
• Расширяемый функционал:
  • Сигнализатор уровня.
  • Роликовая шкала для внешней индикации уровня.
• Взрывозащита согласно ТР ТС 012/2011. Сертификат в наличии.

Отдельно следует сказать, что собственное производство РусАвтоматизация предлагает следующий набор преимуществ:

• Непосредственная гарантия высокого качества. Мы строго следим за жизненным циклом нашей продукции и поэтому можем гарантировать полное соответствие заявленным характеристикам.
• Высокая вариативность. Вы можете выбрать исполнение индикатора, конфигурацию камер, установку дополнительных устройств и другие индивидуальные факторы.
• Быстрая доставка и доступная цена.

Принцип работы байпасного индикатора с сигнализатором

Байпасный индикатор уровня устанавливается на стенку контролируемой емкости. При этом индикатор соединяется с помощью фланцевого, резьбового или сварного способа в двух местах (внизу и вверху). Таким образом, емкость и байпасная колонка образуют пару сообщающихся сосудов. Уровень технологической среды в емкости и индикаторе одинаковый.

Визуальный контроль обеспечивается специальной шкалой, главными элементами которой являются набор двухцветных роликов и магнитный поплавок. При увеличении уровня, магнитный поплавок поднимается вслед за жидкостью и своим магнитным полем переворачивает ролики с белой стороны на красную. При уменьшении уровня происходит обратный процесс. Такой простой и эффективный способ позволяет создать все условия для удобной визуализации, которая будет заметна даже с дальних расстояний.

Для дистанционного контроля байпасная камера дополнительно снабжается сигнализатором уровня. Взаимодействуя с магнитным полем поплавка, сигнализатор получает информацию о достижении уровня в емкости. Далее, преобразует ее в унифицированный вид (4-20 мА) для передачи в систему АСУ ТП или вторичный прибор.

Сферы применения индикаторов от РусАвтоматизации

Байпасный индикатор для жидкостей успешно работает с технологическими жидкостями, плотность которых выше 0,55 кг/л. Под это условие подходит большое количество разнообразных веществ, участвующих в технологических процессах в:

• Химической и нефтехимической промышленности.
• Газовой и топливной отрасли.
• Водоподготовки и водоочистки.
• Сельском хозяйстве.
• Пищевых производствах.
• Энергетике и многом другом.

Байпасные индикаторы с сигнализаторами уровня, установленные на емкости под давлением, решают следующие задачи:

• Визуальный контроль по месту.
• Сигнализация предельных значений уровня.

Сертификаты

• Сертификат подтверждения соответствия ТРТС 032/2013 «О безопасности оборудования, работающего под давлением»
• Сертификат соответствия ТР ТС 012 «О безопасности оборудования для работы во взрывоопасных средах» на индикаторы ILL-BM во взрывозащищенном исполнении

Документация

Для более подробного ознакомления со всеми особенностями и параметрами байпасных индикаторов серии ILL-BM-B16 воспользуйтесь следующей документацией:

• Паспорт и руководство по эксплуатации байпасных индикаторов уровня серии B16
• Каталог байпасных индикаторов уровня РусАвтоматизация
