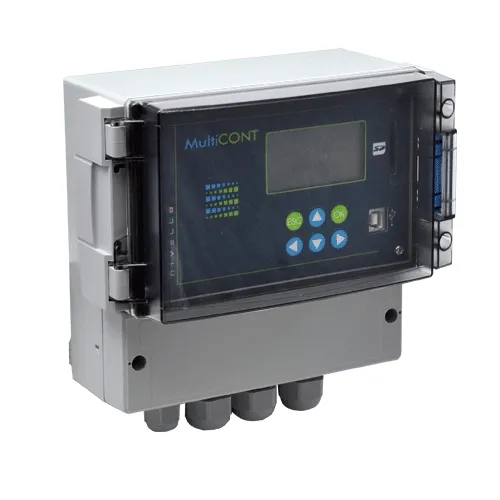

Промышленные контроллеры MultiCONT в Москве

Назначение контроллеров MultiCONT

Контроллер MultiCONT решает следующие задачи:

• Питание преобразователей (обычных или Ex);
• Программирование и конфигурирование преобразователей;
• Назначение преобразователям аналоговых и дискретных выходов;
• Программирование выходов преобразователей;
• Визуализация результатов измерения;
• Запись и хранение результатов измерения;
• Выполнение арифметических вычислений;
• Построение единой измерительной сети.

Преобразователи, совместимые с MultiCONT:

EchoTREK 2- или 4-проводные ультразвуковые датчики уровня;

EasyTREK 2- или 4-проводные интегрированные ультразвуковые датчики уровня;

MicroTREK 2-проводные микроволновые рефлексные (микро импульсные)  датчики уровня (максимум 8 шт. стандартных или макс. 2 шт. расширенного типа Ex ia могут соединяться в один контур);

NIVOTRACK 2-проводные магнитострикционные датчики уровня;

NIVOPRESS 2-проводные гидростатические датчики уровня;

THERMOCONT 2-проводные датчики температуры;

AnaCONT 2-проводные аналитические жидкостные датчики;

NIVOCAP 2-проводные ёмкостные датчики уровня;

THERMOPOINT 2-проводные многоточечные датчики температуры.

Функции MultiCONT

MultiCONT предназначен для решения различных задач и способен выполнять следующие функции:

Питание преобразователей (обычных или Ex ia)

MultiCONT может работать с 15 обычными датчиками совместимыми с HART или с 4 взрывобезопасными датчиками Ex ia.

При использовании 2-х проводных датчиков токовые выходы датчиков ограничиваются 4 мА в силу функциональных возможностей блока питания MultiCONT, который рассчитан на 60 мА при использовании стандартных датчиков, и ограничиваются 22 мА для взрывобезопасных датчиков.

Программирование и конфигурирование преобразователей

Как правило, преобразователи программируются заранее с использованием бесплатного программного обеспечения EViev 2 Light или платной версии EViev 2 и HART модема SAT-304. Однако если это не сделано или требуется корректировка настроек, это можно выполнить с помощью MultiCONTа. К таким настраиваемым параметрам относятся: диапазон измерения, привязка значений токового выхода к конкретным уровням, подавление паразитного эха, частота измерения, выбор единиц измерения, калибровка, задание формы емкости для вычисления объема или массы и другие служебные параметры.

Назначение преобразователям аналоговых и дискретных выходов. Программирование выходов преобразователей

Различные выходные данные, такие как 4 … 20 мА выходы, реле и цифровые выходы, можно контролировать с помощью измеренных значений и значений, полученных в результате вычислений. Внутренние токовые выходы (до 2 шт.) контроллера MultiCONT могут передавать и даже масштабировать информацию, выдаваемую датчиками. Встроенные реле (до 5 шт.) могут быть запрограммированы и приписаны к датчикам.

Если система содержит больше преобразователей, чем может обработать блок MultiCONT, с помощью RS485-интерфейса можно организовать цепочку из блоков MultiCONT. Если количество встроенных реле или генераторов тока недостаточно, контроллер MultiCONT можно дополнить внешними модулями расширения NIVELCONT PJK, управление и программирование которого осуществляется с помощью "модульного " интерфейса RS485.

В сумме количество реле в модулях расширения NIVELCONT PJK-100 и MultiCONT не должно превышать 64, а количество аналоговых выходов (4…20мА) в сумме не должно превышать 16. В серии NIVELCONT PJK есть универсальный модуль с реле и токовым выходом. Максимальное количество этих модулей может доходить до 32. Программирование этих модулей осуществляется посредством MultiCONT.

Визуализация результатов измерения

Большой точечно-матричный дисплей выполняет широкий ряд информативных функций. На нем отображаются до 2 столбчатых гистограмм, отображающих уровень в 2-х назначенных резервуарах или силосах.

В цифровом виде отображаются показания каждого из подключенных преобразователей в назначенных единицах измерения. Одновременно отображаются показания одного преобразователя, выбор индицируемого преобразователя осуществляется с помощью кнопки на передней панели.

Одной из характерных особенностей является визуализация "Echo-Map" при взаимодействии с преобразователями EchoTREK и EasyTREK от компании NIVELCO.

Запись и хранение результатов измерения

Варианты MultiCONT со встроенной регистрацией способны хранить  результаты измерений и три дополнительных параметра от присоединенных датчиков в системе измерений во внутренней FLASH-памяти или на SD-карте. Два режима регистрации по времени по наступлению события могут использоваться одновременно. Содержимое внутренней памяти может извлекаться через USB порт в ходе 65000 значений. Максимальный объем применяемой SD карты - 2 ГБ.

Выполнение арифметических вычислений

Формирование функциональных показателей (разности 2 измеренных значений, суммы или среднего значения 2 или более измеренных величин).

Построение единой измерительной сети

Автоматическое обнаружение устройств (датчиков), подсоединенных к контроллеру MultiCONT, и внесение их в список устройств.  Активация/деактивация описанных устройств (датчиков). Активация/ деактивация реле и токовых выходов, а также  присваивание устройствам (датчикам).

Применение контроллеров MultiCONT

	MultiCONT при производстве поролоновой губки		Контроль уровня воды в дренажной системе
	Контроль уровня на производстве пестицидов		Обнаружение переполнения воды
	Оборудование для информационно-управляющих систем водного хозяйства		Контроль и измерение уровня, поступления и расходования воды в накопительных и расходных емкостях
	Контроль и измерение уровня воды в скважинах		Управление поверхностными, погружными насосами, электрическими клапанами, сигнальными приборами

Технические характеристики MultiCONT

Габаритные размеры

Документация

• Каталог MultiCONT
• Руководство по программированию (eng)
• Руководство пользователя RS485/MultiCONT
• Паспорт на промышленные контроллеры Multicont
