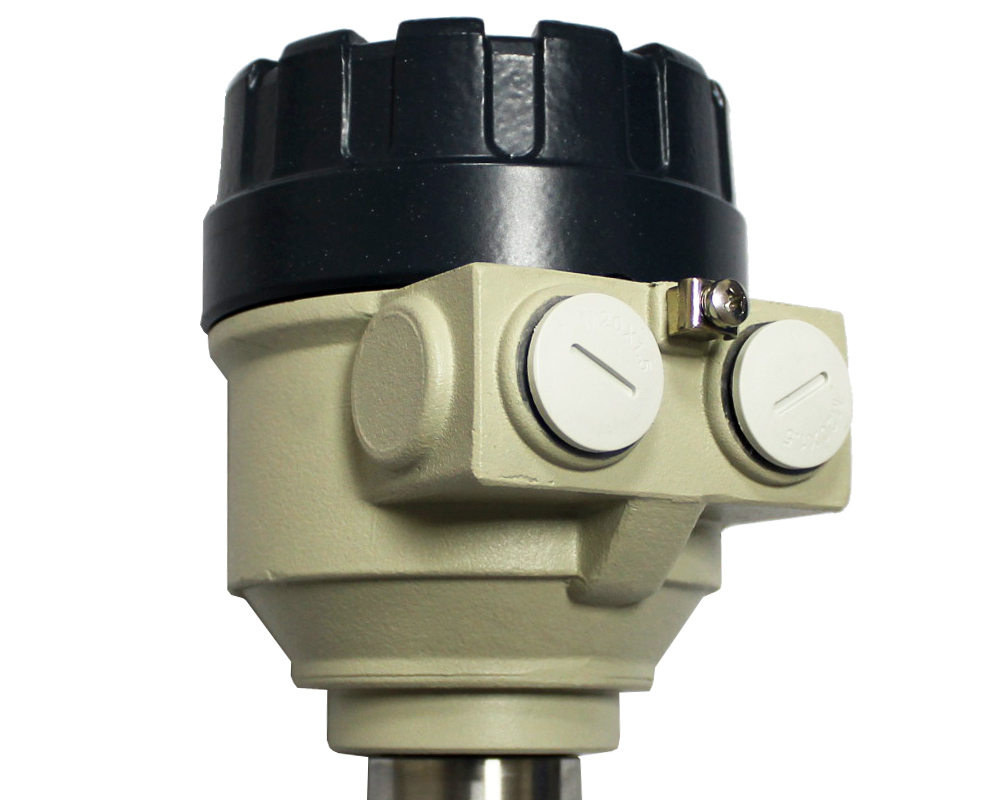

Магнитострикционные уровнемеры для жидкости NivoTRACK

Достоинства и преимущества магнитострикционных уровнемеров NivoTrack

В приборе реализованы возможности связи по цифровому протоколу HART и стандартной токовой петле на аналоговом выходе. Приборы можно объединять в группу до 15 штук. Программирование можно проводить дистанционно либо на месте.

У магнитострикционного уровнемера NivoTrack имеется свой ряд преимуществ:

• Высокая точность и разрешающая способность измерения, вплоть до долей миллиметра;
• Непрерывное измерение уровня, обусловленное высоким быстродействием прибора;
• Надежность и отказоустойчивость выше по сравнению с многими бесконтактными приборами;
• Работа при низких температурах;
• Относительно низкая цена;
• Качественная работа с агрессивными материалами;
• Возможность применения в качестве датчика уровня совместно с байпасным уровнемером;
• Применение для коммерческого учета;
• Срок гарантии 5 лет.

Магнитострикционные уровнемеры NivoTrack успешно применяются с пенящимися жидкостями и хорошо подходят для измерения в небольших емкостях и в процессе коммерческого учета. В зависимости от комплектации NivoTrack, можно найти экономически оптимальное решение.

Принцип работы магнитострикционных уровнемеров NivoTrack

Магнитострикционный уровнемер NivoTrack использует в своей работе эффект Видемана, который представляет собой одно из проявлений магнитострикции. Волновод уровнемера изготавливается из специального магнитострикционного материала. В резервуар он устанавливается так, чтобы нижним своим концом волновод упирался в дно. Поплавок, насаженный на волновод уровнемера, содержит магниты и плавает на поверхности жидкости. Электроника прибора посылает по волноводу импульс тока. При движении импульса по волноводу вокруг последнего образуется радиальное магнитное поле. На пересечении с магнитным полем поплавка возникает механическая деформация волновода. Импульс отражается от этой деформации и возвращается обратно. Время возврата импульса замеряют и рассчитывают по нему расстояние до поплавка. А затем и уровень жидкости в резервуаре. Дополнительно можно рассчитать объем содержимого емкости.

Магнитострикционные преобразователи уровня позволяют непрерывно производить очень точные измерения жидкостей, т.к. у них высокое быстродействие. Такие датчики, как NivoTrack, также имеют довольно низкие значения абсолютной погрешности при измерениях.

При настройке уровнемера программируется диапазон измерения, задаются геометрические размеры емкости и прочие параметры, требуемые для решения поставленных задач.

Диагностика NivoTrack

Данный преобразователь уровня, как и другие продукты Nivelco, обладает схожими с ними возможностями по самодиагностике:

• Диагностика и вывод на экран сообщений о внутренних ошибках прибора;
• Информирование об ошибках, допущенных при программировании прибора (выходы за пределы, переполнение данных).

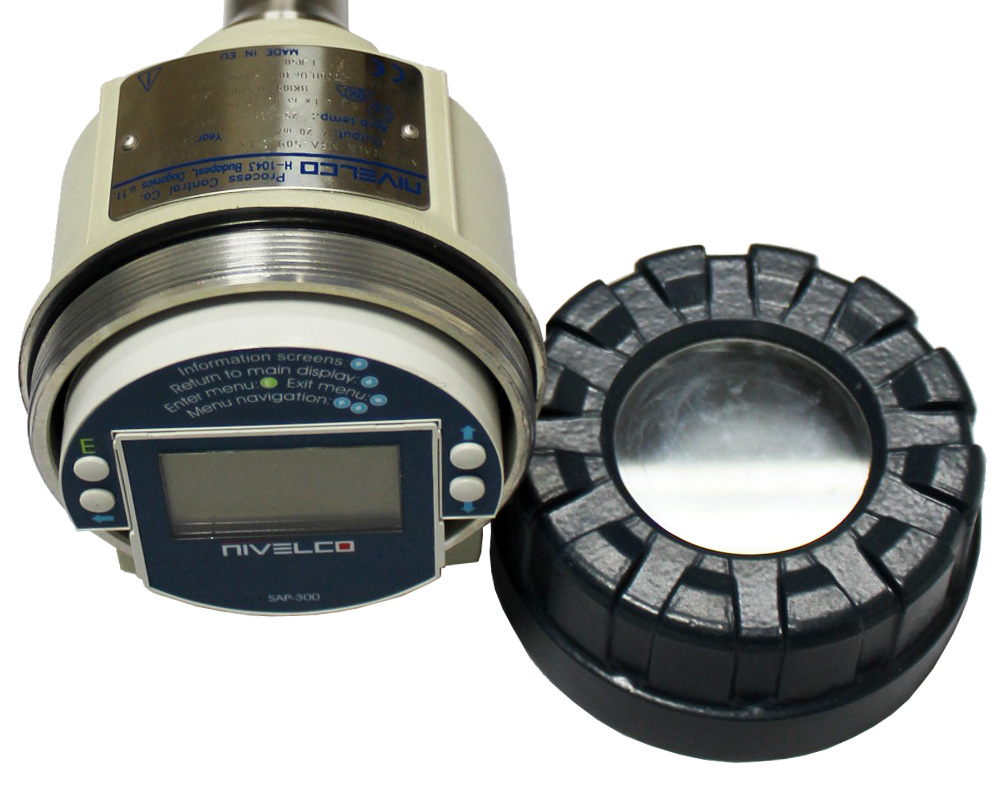

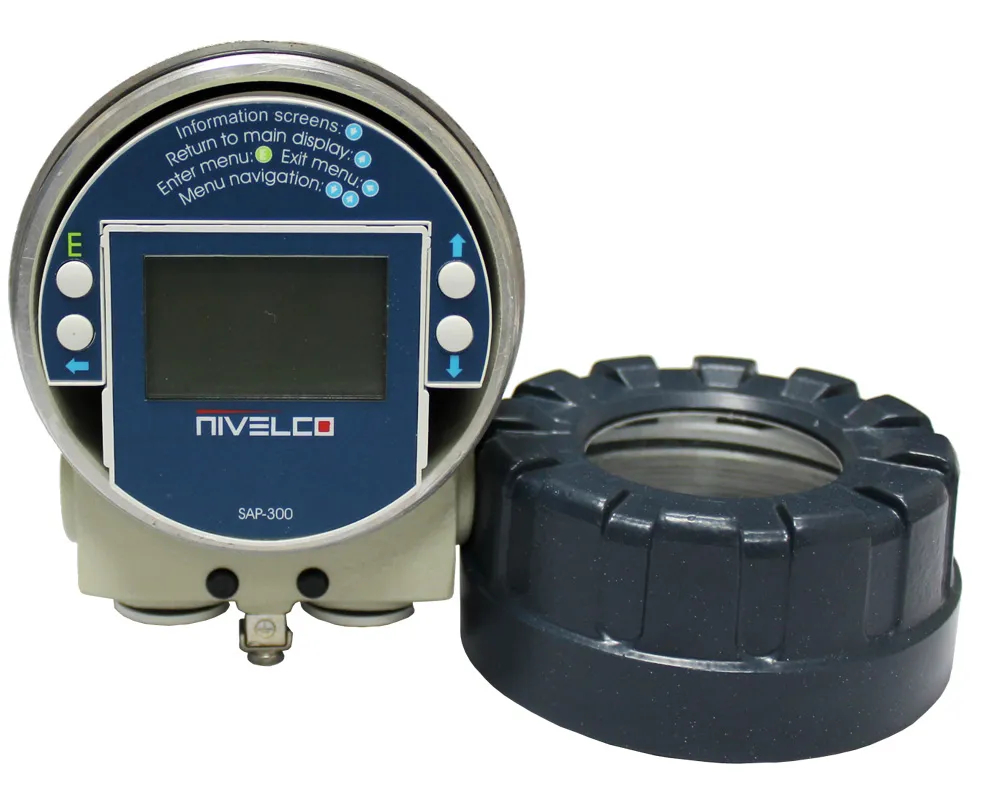

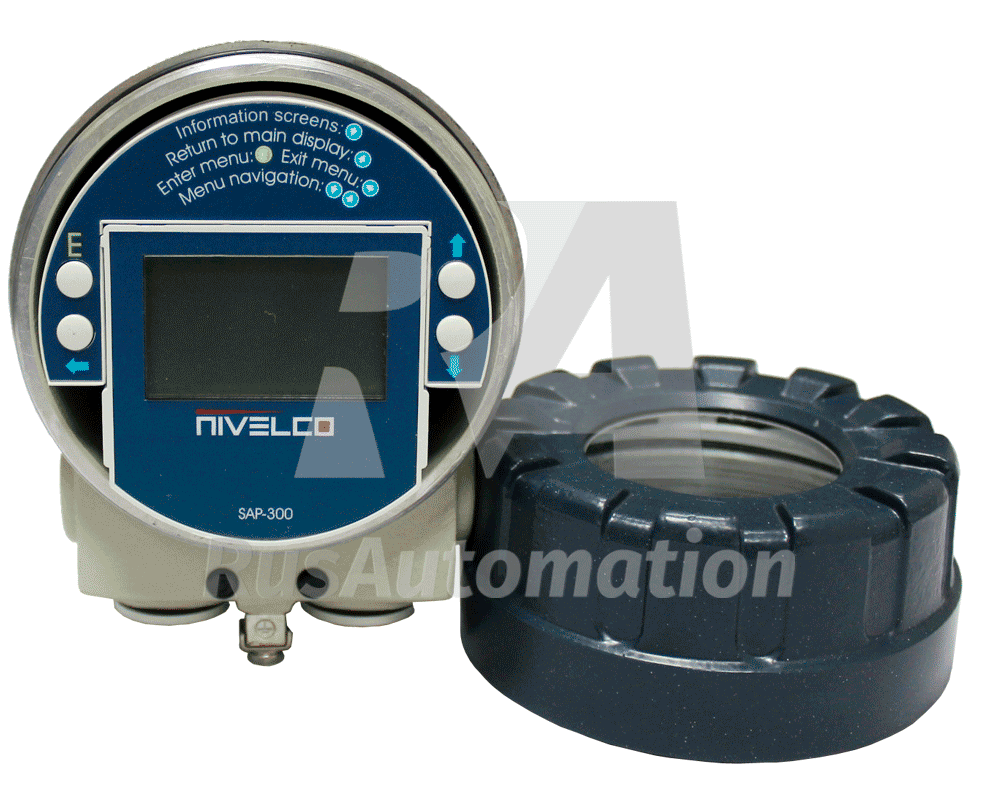

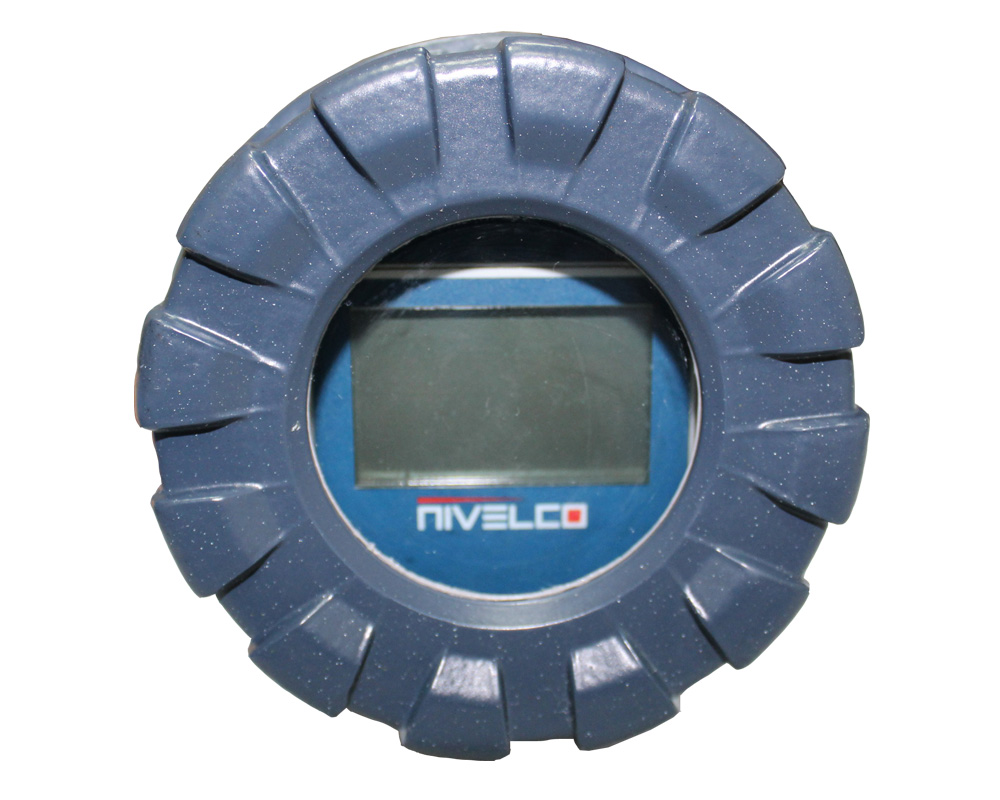

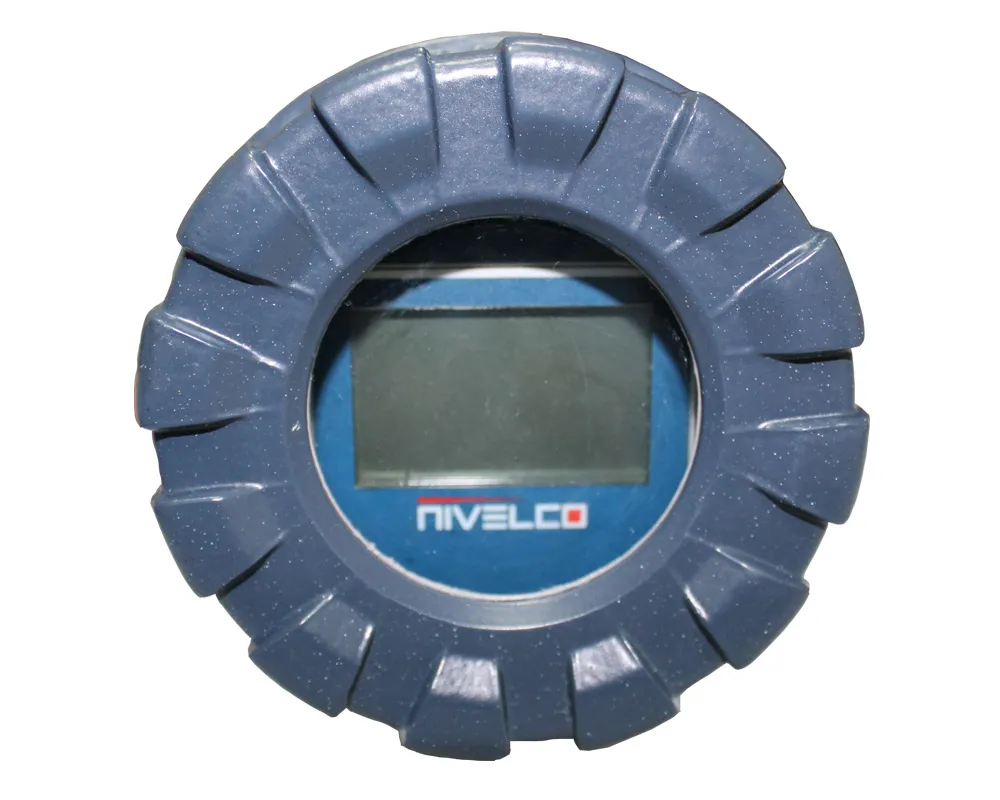

Сообщения выводятся на экран SAP-300.

Применение магнитострикционных уровнемеров NivoTrack

Контроль уровня на производстве пестицидов контролируемая среда: жидкости

Возможные области применения NivoTrack:

• Пищевая промышленность
• Фармацевтическая промышленность
• Химическая промышленность
• Нефтегазовая промышленность
• Замеры при перекачке продукта
• Различные жидкости

Предпочтительно использовать данный прибор для измерения уровня жидких продуктов низкой вязкости при отсутствии взвешенных твердых частиц.

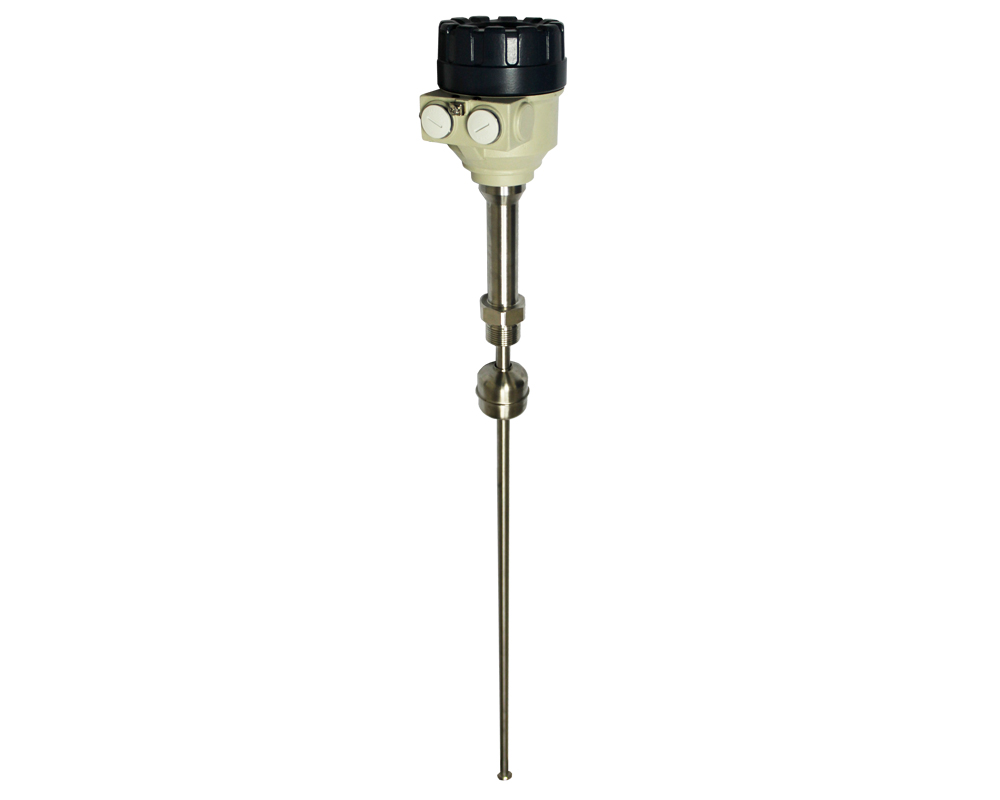

Измеритель уровня NivoTrack комплектуется различными типами зондов и поплавков. В зависимости от условий работы магнитострикционного уровнемера NivoTrack, следует подбирать предпочтительный вариант для применения в вашей области.

Если ваша компания планирует использовать прибор для измерения уровня в агрессивных средах (растворы кислот, растворители, спирты), то следует выбирать зонд с пластиковым покрытием. В случае проведения замеров в высоких резервуарах, где требуется большой диапазон измерения, а также при возможных неудобствах при установке и перемещении приборов, желательно выбирать гибкий зонд. Для небольших емкостей с высоким давлением нужно выбирать жесткий зонд.

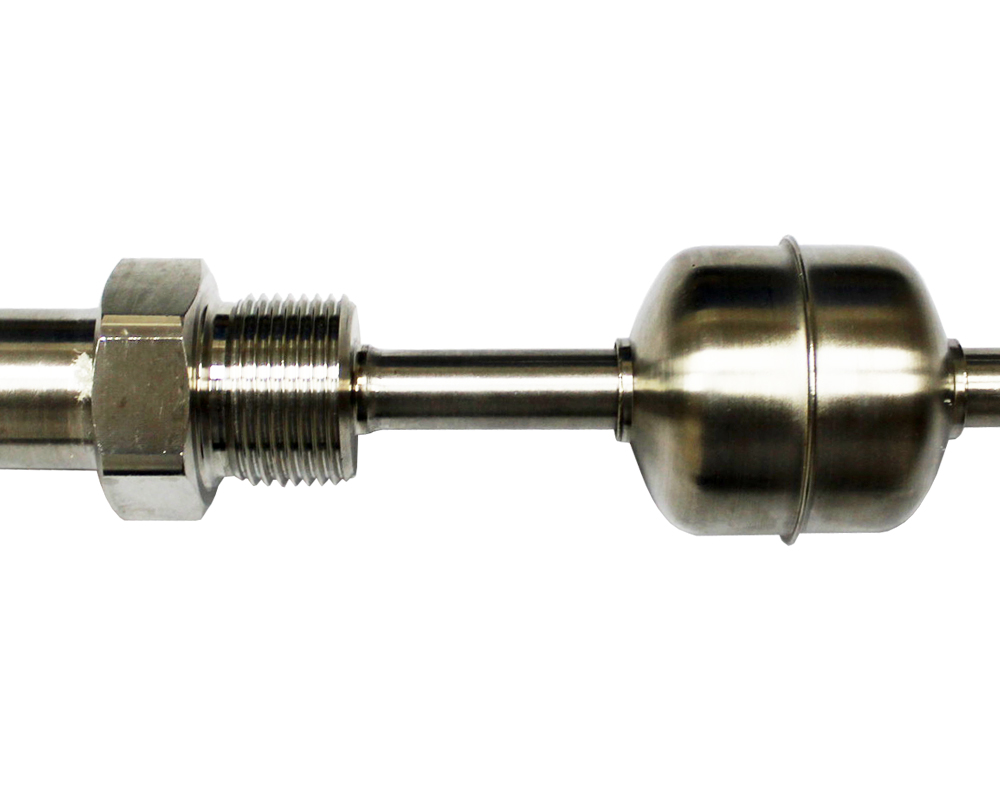

В зависимости от плотности среды измерения и давления подбираются поплавки. Граница плотности среды – 0,4 кг/м³. Не стоит применять уровнемер с жидкостями с меньшим значением плотности.

Наилучшее использование магнитострикционного уровнемера NivoTrack – применение его для коммерческого учета различных ценных жидкостей, для которых важна высокая точность при измерениях уровня в стационарном состоянии или же перекачке. Например:

• Топливо
• Спирты
• Растворители
• Продукты дистилляции

Прибор следует защитить от воздействия прямого теплового излучения, иначе он не сможет проявить свои лучшие качества. Также обратитесь к инструкции по установке и монтажу, чтобы избежать неприятных моментов при неправильном монтаже прибора.

Технические характеристики NivoTrack

Магнитострикционный поплавковый измеритель уровня NivoTrack поставляется в нескольких исполнениях с разными типами зондов и поплавков. Расширенные технические характеристики NivoTrack для отдельных вариантов исполнений приведены в таблицах ниже.

Общие характеристики NivoTrack

• Измеряемый параметр: уровень жидкости, расстояние, объем
• Материал трубки: нержавеющая сталь DIN 1.4571 (модель MG-500 – нержавеющая сталь, покрытая ПФСП)
• Разрешение: 0,1 мм или 1 мм
• Линейность при сухой калибровке: ±0,25 мм или ±1 мм
• Коэффициент температуры: 0,04 мм/10°С (-40°С…+70°С)
• Диапазон: минимальный 200 мм, максимальный – в зависимости от размеров
• Смещение нулевой точки: в любое место в пределах диапазона
• Плотность среды: в зависимости от используемого поплавка
• Материал намокаемых частей: нержавеющая сталь DIN 1.4571, 1.4404 (модель MG-500 – ПФСП, ПВДФ, ПП)
• Температура продукта: -40°С…+90°С
• Температура окружающей среды: -40…+70°С, пластиковый корпус -25…+70°С, с дисплеем -25…+70°С
• Выход
  • Аналоговый: 4…20 мА (3,9…20,5 мА)
  • Цифровой: HART (минимальное сопротивление 250 Ом)
  • Дисплей: SAP-300
• Время затухания: регулируемое 0…99 с
• Индикация ошибки: 22 мА или 3,8 мА или фиксация
• Электропитание: 12,5…36 В постоянного тока
• Электрическая защита: класс III
• Защита от внешних воздействий: IP67
• Технологические соединения: в соответствии с кодом заказа
• Электрические соединения: кабельная муфта М20х1,5, наружный диаметр кабеля d=6…12 мм, сечение провода макс. 1,5 мм²
• Корпус: окрашенный алюминиевый или пластиковый (ПБТ)

Отличительные характеристики

Параметры взрывозащиты NivoTrack

• Маркировка ЕХ
  • ia: ATEX (EX) II 1 G EX ia IIB (T6…T5 0,5…15 м)
  • d: ATEX (EX) II 2 G EX d IIB (T6…T5 0,5…10 м)
  • d ia: ATEX (EX) II 1/2 G EX d ia IIB (T6…T5 0,5…10 м)
• Электропитание и пределы сигнальной цепи: U_max=30 B, I_max=140 мА, P_max=1 Вт, C_i<60 нФ, L_i<200 мкГн
• Кабельная муфта: сталь М20х1,5 (для d и d ia - разрешенная по Ex d)
• Наружный диаметр кабеля
  • ia: Ø7…13 мм
  • d: Ø9…11 мм
  • d ia: Ø9…11 мм
• Электрическое соединение: сечение провода: 0,5…1,5 мм²
• Корпус: окрашенный алюминий (EN AC 42000)

Параметры температуры

Температурные пределы для модели Ех

Нижний предел температуры

• ia: преобразователь -40°С, преобразователь с дисплеем -25°С
• d: преобразователь -40°С, преобразователь с дисплеем -20°С
• d ia: преобразователь -40°С, преобразователь с дисплеем -20°С

Технические данные поплавков

Сопутствующие для NivoTrack

Термочехлы

Термочехол для экономичного магнитострикционного уровнемера Nivelco NivoTrack поможет обеспечить его корректную и безотказную работу при температуре окружающей среды до -70^оС. Вшитый нагревательный элемент из токопроводящей ткани питается от блока питания, двухпозиционное управлением нагревом чехла производится автоматически с помощью блока управления и внутреннего термодатчика.

Термочехол NivoTrack-ТЧ-90.14.00.000 для горизонтального (тип А) положения дисплея

1 – нагревательный элемент – 2 шт. 2 – термочехол – 1 шт. 3 – датчик NivoTrack – 1 шт. 4 – датчик температуры блока управления – 1 шт. 5 – коробка коммутационная с блоком управления – 1 шт.

Термочехол NivoTrack-ТЧ-91.14.00.000 для вертикального (тип В) положения дисплея

1 – нагревательный элемент – 2 шт. 2 – термочехол – 1 шт. 3 – датчик NivoTrack – 1 шт. 4 – датчик температуры блока управления – 1 шт. 5 – коробка коммутационная с блоком управления – 1 шт.

Характеристики термочехла для NivoTrack

Для изготовления чехла использованы следующие материалы: стеклоткань, ткань из арамида (Kevlar®, Nomex®), ткань из полиэфира и полиамида, разновидности фольги и войлока (ПЕТ, алюминий, шерсть, арамиды), разновидности пены,силикон, фтор-каучук (Viton®), акрилат, полиэстр, клей (силикон, полиэстр, акрилат), смола (силикон), антистатическая ткань серии «Премьер FR», герметичный нагревательный элемент из токопроводящей ткани на основе углеродных нитей.

Комплектность

• Коробка соединительная взрывозащищенная - 1
• Термочехол с нагревательным элементом - 1
• Блок управления с предохранителем - 1
• Руководство по эксплуатации - 1
• Паспорт - 1
• Ех-сертификат на коробку разветвительную - 1
• Ех-сертификат на ТЧ - 1

Документация

Полная информация об уровнемере, инструкции по настройке, программированию, установке описаны в документации на NivoTrack.

Габаритные размеры, расширенные технические характеристики зондов, поплавков и скользящих муфт можно посмотреть в техническом описании товара.

• Каталог магнитострикционных уровнемеров NivoTrack
• Руководство по эксплуатации NivoTrack

Сертификаты

• Сертификат ГОСТ Р Ех №ТС RU С-HU.МЮ62.В.04454
• Свидетельство о внесении в реестр СИ РФ под номером №28055-04
• Метрологический сертификат
• Соответствие нормам ATEX
• Сертификация OIML R85
