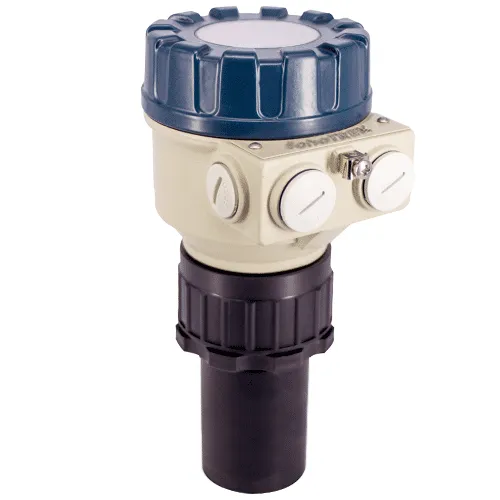

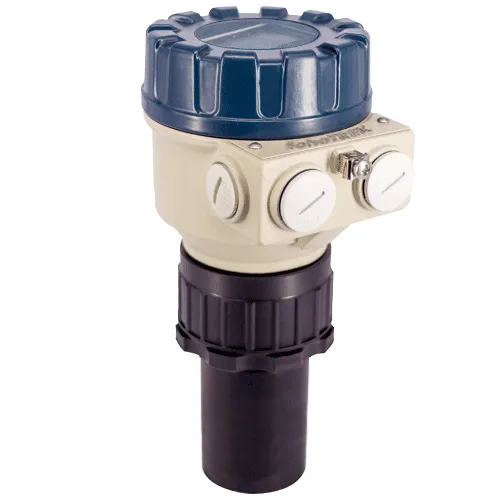

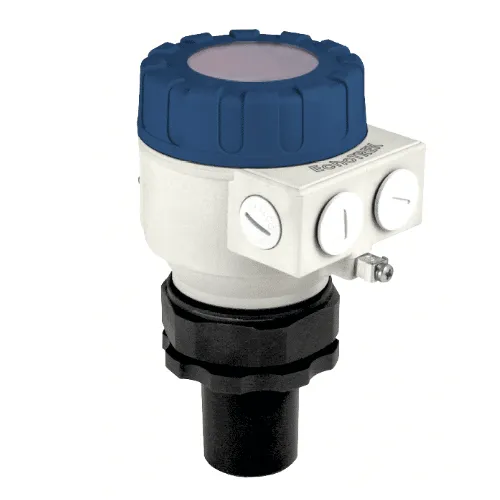

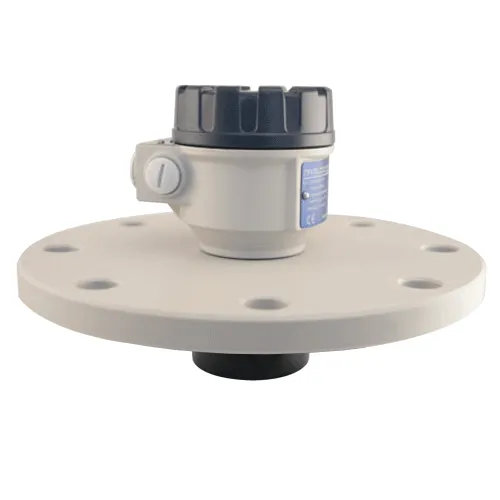

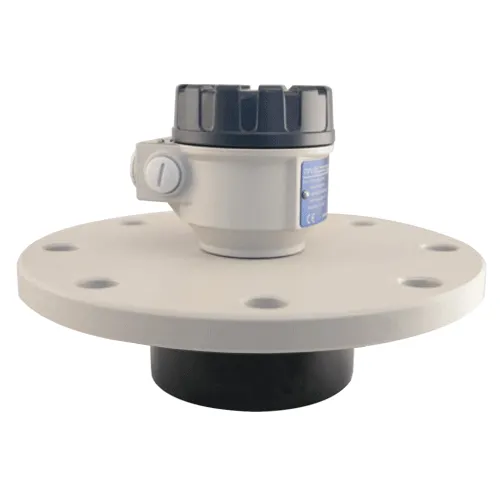

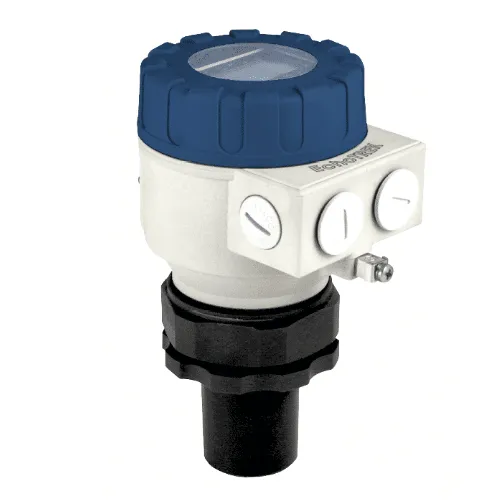

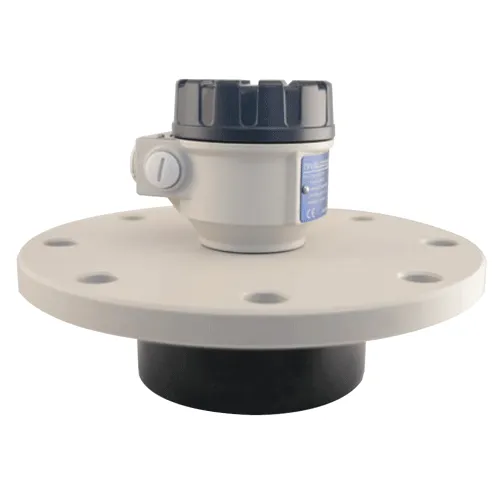

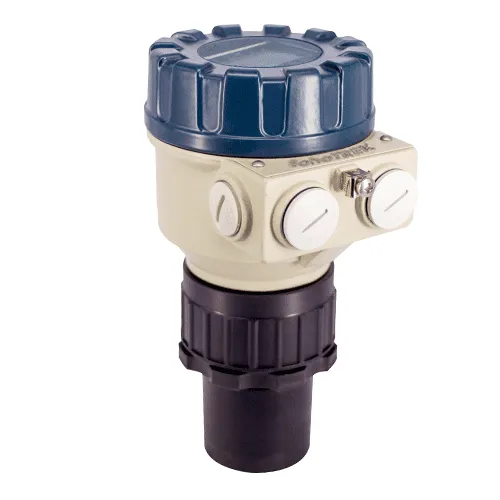

Ультразвуковые уровнемеры для жидкости EchoTREK в Москве

Особенности ультразвуковых уровнемеров EchoTREK для жидкостей

Электроника прибора способна выполнять множество задач. Встроенный регистратор может хранить более 10000 данных для дальнейшей обработки, а в программном обеспечении содержатся настройки для измерения расхода жидкости в открытых безнапорных каналах с помощью лотков-расходомеров. В частности – лотка Паршалла.

Среди выходов устройства присутствуют два мощных реле на напряжения 250 В/3 А переменного тока и 24 В/1 A постоянного, которые можно настроить в качестве сигнализаторов по предельным уровням. Коммуникация с внешним миром осуществляется при помощи аналогового выхода 4…20 мА и интерфейса HART. Программируется уровнемер как удаленно, так и непосредственно на месте его установки при помощи дисплейного модуля SAP-200.

Ультразвуковой преобразователь уровня EchoTREK при своей довольно невысокой цене обладает широким набором возможностей для интегрирования в АСУТП. EchoTREK хорошо адаптирован для работы со сточными водами и в открытых каналах с лотком Паршалла.

По сравнению с другими устройствами, ультразвуковой уровнемер EchoTREK обладает следующими особенностями и достоинствами:

Преимущества EchoTREK для жидкостей

• Хорошая точность измерения
• Измерение как уровня, так и потока жидкости (в открытых безнапорных каналах)
• Реализация метода измерения не требует высокой износостойкости и прочности оборудования
• Независимость от плотности, химических и физических факторов среды измерения
• Наличие силовых релейных выходов
• Невысокая стоимость
• Компактные габариты и несложный монтаж
• Возможность программирования в месте установки
• Срок гарантии 5 лет

Дисплейный модуль SAP-200, необходимый для программирования на месте, является съемным. Если от него требуется лишь программирование, то в случае заказа нескольких уровнемеров целесообразно приобрести только один дисплейный модуль. За счет соотношения цены целого прибора и дисплея в таком случае получается ощутимая выгода в финансовом плане.

Принцип работы EchoTREK для жидкостей

Принцип действия устройства основан на измерении времени прохождения сигнала. В EchoTREK используется наиболее распространенный случай для ультразвуковых датчиков уровня. Прибор располагается в верхней точке емкости, а уровень продукта вычисляется по известным данным о высоте самого резервуара и измеренному расстоянию между датчиком и поверхностью жидкости. Это расстояние рассчитывается исходя из времени прохождения сигнала. Датчик излучает ультразвуковой сигнал, который доходит до поверхности среды (до границы с резким изменением плотности), отражается от нее и возвращается обратно к уровнемеру. Скорость распространения сигнала – величина, известная преобразователю уровня. Время прохождения импульса замеряется, а расчет уровня среды происходит по формуле:

LEV=H – DIST

DIST=¹/₂V_st , где

V_s – скорость прохождения сигнала,
t – замеренное время прохождения сигнала.

Существует такой параметр как конусность излучения, он влияет на способность работать в узких резервуарах. От него также зависит диапазон действия. У EchoTREK параметр варьируется в пределах 5°-7° при 3 дБ уменьшения интенсивности.

У приборов, использующих в своей работе ультразвуковой принцип, также существует понятие мертвой зоны (минимального расстояния для измерения) и максимального расстояния измерения. Эти данные определяются конструктивными особенностями прибора. Во избежание помех от неподвижных объектов рекомендуется программно расширять мертвую зону.

Ультразвуковой уровнемер EchoTREK производит измерения уровня и потока жидкости без наличия прямого контакта с измеряемой поверхностью. Используемый метод работы позволяет EchoTREK избежать коррозионного воздействия измеряемого продукта на прибор.

Измерение потока при помощи EchoTREK производится в открытых каналах с использованием специальных сооружений (лотков-расходомеров). Эти сооружения конструируются таким образом, что расход воды через них пропорционален ее уровню в определенной точке лотка. Зная конструктивные особенности и нужные коэффициенты, расход легко рассчитывается по стандартным формулам в зависимости от измеренного уровня жидкости. Электроника EchoTREK большим образом заточена под работу с лотком Паршалла. Но одновременно с этим прибор может работать и с многими лотками других типов, таких как например лоток Хафаги-Вентури, лоток Пальмер-Боулюса, прямоугольные и трапециевидные типы.

Программное обеспечение содержит множество вариантов для работы со стандартными лотками. В приложении по измерению расхода жидкости рекомендуется устанавливать прибор по возможности ближе измеряемой среде.

Диагностика EchoTREK

Прибор имеет несколько возможностей как для диагностики, так и для сигнализации:

• Релейные выходы (сигнализация)
• Аналоговый и цифровой выходы
• Дисплейный модуль SAP-200

С помощью дисплейного модуля SAP-200 прибор программируется на месте, а также производится индикация данных и сообщений о различных ошибках: как внутренних, так и ошибках программирования.

Применение EchoTREK для жидкостей

	Промышленная подготовка воды контролируемая среда: вода		Очистка сточных вод контролируемая среда: сточные воды
	EchoTREK Ex для контроля уровня биотоплива в подземных резервуарах контролируемая среда: биотопливо

Возможные области применения EchoTREK:

• Измерение уровня жидкостей в цистернах, открытых резервуарах
• Загрязненные, коррозионные среды
• Сточные воды
• Химически агрессивные среды
• Измерение потока в открытых каналах
• Контроль и управление в АСУТП, сигнализация по предельным значениям

При выборе модели прибора необходимо учитывать условия, в которых он будет работать. Скажем, для измерения потока в открытых безнапорных каналах не обязательно выбирать очень большой диапазон измерения. Так как для этого применения прибор желательно устанавливать как можно ближе к продукту измерения. Наиболее широкий выбор настроек прибора касается приложений с лотком Паршалла.

Для опасных приложений доступно взрывобезопасное исполнение. Однако в этом исполнении недоступны силовые реле. Если требуется отмечать и производить сигнализацию предельных уровней, то обратите внимание на модификации, в которых доступны релейные выходы.

Доступные датчики также различаются своей частотой измерения. Это важно иметь в виду, когда присутствуют негативные факторы, влияющие на качество измерения. Например:

• Сильный ветер. Необходимо избегать сильных потоков в районе конуса излучения;
• Газы или испарения. Образующиеся в закрытых емкостях сильные испарения над поверхностью жидкости значительно уменьшают проницательную способность ультразвука.

В обоих случаях необходимо использовать прибор с пониженной частотой в 20 кГц или 40 кГц.

Также прибор может не обеспечить свои лучшие качества, если не будет защищен от теплового излучения либо будет установлен неправильно или в неподходящем месте резервуара. По этим вопросам обратитесь к руководству на эксплуатацию прибора.

EchoTREK хорошо подойдет для интеграции в АСУТП благодаря функции «Data Logger». Это очень полезно в случаях, когда необходимо регистрировать множество данных, вести их учет и обработку. Если в ваших приложениях желательна некая автономность измерительного средства в части сбора данных и реакции по ним, то обращайте внимание на исполнения со встроенным регистратором.

Наилучшим применением для EchoTREK будут приложения по бесконтактной оценке уровня жидкости в открытых емкостях. Ультразвуковые уровнемеры EchoTREK отлично справляются в приложениях по контролю сточных вод и измерению потока в открытых каналах.

Характеристики EchoTREK для жидкостей

Ультразвуковой преобразователь уровня EchoTREK имеет несколько вариантов комплектации и конструктивных исполнений. Более подробно об этих нюансах – в документации. Ниже представлены расширенные общие данные по EchoTREK.

*В оптимальных условиях отражения и при стабилизированной температуре датчика

**При давлении ниже 1 бара требуется консультация с представителем компании

Сопутствующие для EchoTREK для жидкостей

Термочехол Echotrek-ТЧ-51.14.00.000

Термочехол для  экономичного, многофункционального ультразвукового измерителя уровня Nivelco EchoTrek серий S-39 и S-49 для жидкостей поможет обеспечить его корректную и безотказную работу при температуре окружающей среды до -70^оС. Вшитый нагревательный элемент из токопроводящей ткани питается от блока питания, двухпозиционное управление нагревом чехла производится автоматически с помощью блока управления и внутреннего термодатчика.

1 – нагревательный элемент – 2 шт. 2 – термочехол – 1 шт. 3 – датчик Nivelco Echotrek S-39 или S-49 – 1 шт. 4 – датчик температуры блока управления – 1 шт. 5 – коробка коммутационная с блоком управления – 1 шт.

Характеристики термочехла для EchoTREK для жидкостей

Для изготовления чехла использованы следующие материалы: стеклоткань, ткань из арамида (Kevlar®, Nomex®), ткань из полиэфира и полиамида, разновидности фольги и войлока (ПЕТ, алюминий, шерсть, арамиды), разновидности пены,силикон, фтор-каучук (Viton®), акрилат, полиэстр, клей (силикон, полиэстр, акрилат), смола (силикон), антистатическая ткань серии «Премьер FR», герметичный нагревательный элемент из токопроводящей ткани на основе углеродных нитей.

Комплектность

• Коробка соединительная взрывозащищенная - 1
• Термочехол с нагревательным элементом - 1
• Блок управления с предохранителем - 1
• Руководство по эксплуатации - 1
• Паспорт - 1
• Ех-сертификат на коробку разветвительную - 1
• Ех-сертификат на ТЧ - 1

Документация

Уже говорилось, что модификации прибора отличаются конструктивно, по своим габаритам, комплектации и характеристикам. Более подробные сведения касательно кодов заказа представлены в документе: Каталог Ультразвуковой измеритель уровня жидкости EchoTREK.

С рекомендациями по монтажу, а также подробным описанием дисплейного модуля и программного обеспечения можно ознакомиться в документации на EchoTREK: Руководство по установке и программированию.

Для тех, кто очень спешит и уже читал полное руководство по эксплуатации EchoTEREK, краткая инструкция по быстрому вводу в эксплуатацию: 4-х проводная версия, 2-х проводная версия.

Паспорт на ультразвуковые уровнемеры жидкости EchoTREK

Сертификаты

• ДС Электромагнитная совместимость и безопасность НВ оборудования для датчиков уровня EchoTREK
• ДС Электромагнитная совместимость для датчиков уровня Nivelco
