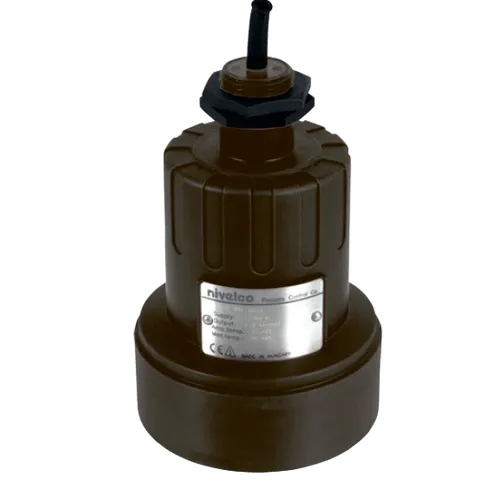

Ультразвуковые уровнемеры для жидкости EasyTREK в Москве

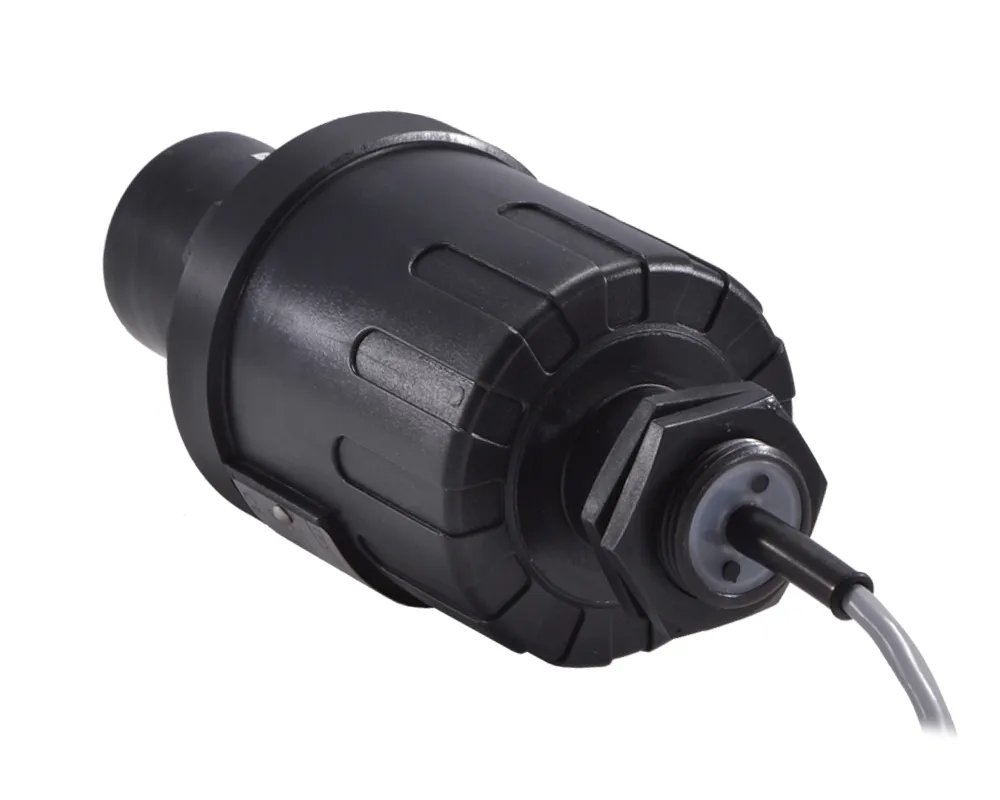

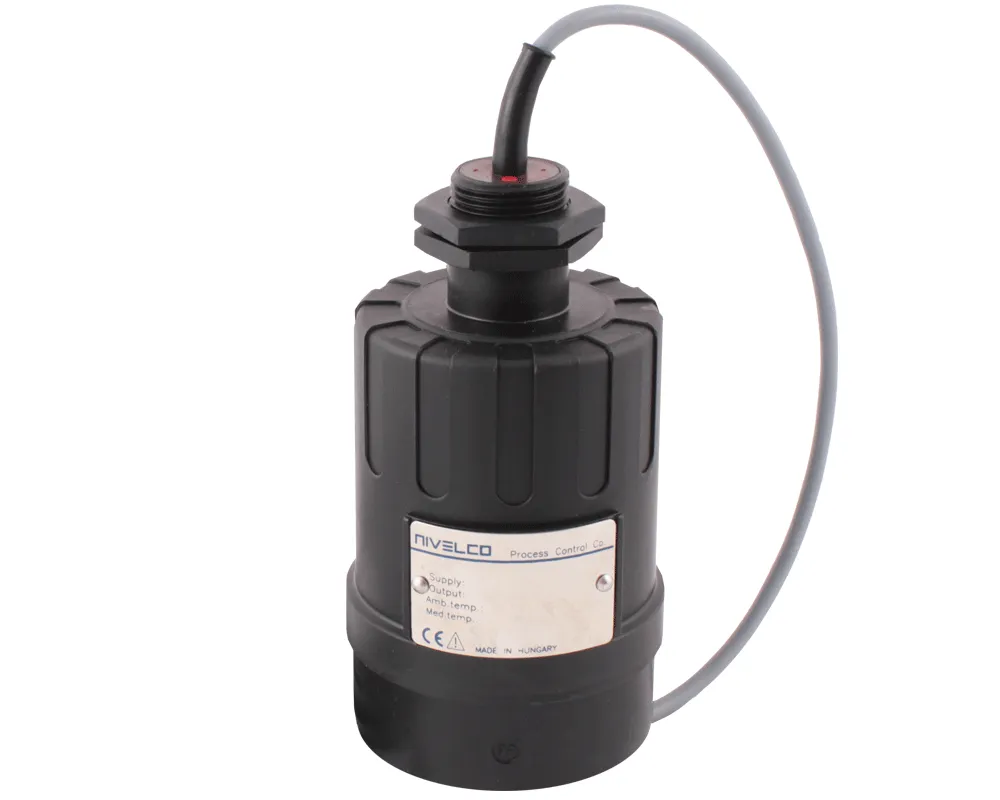

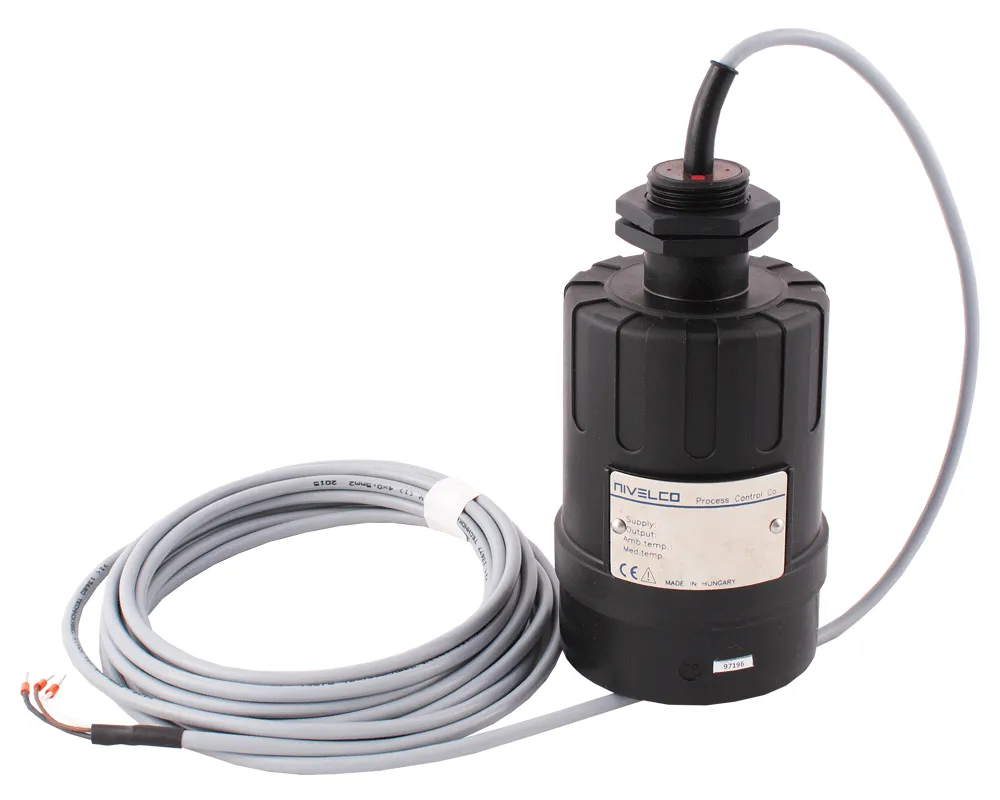

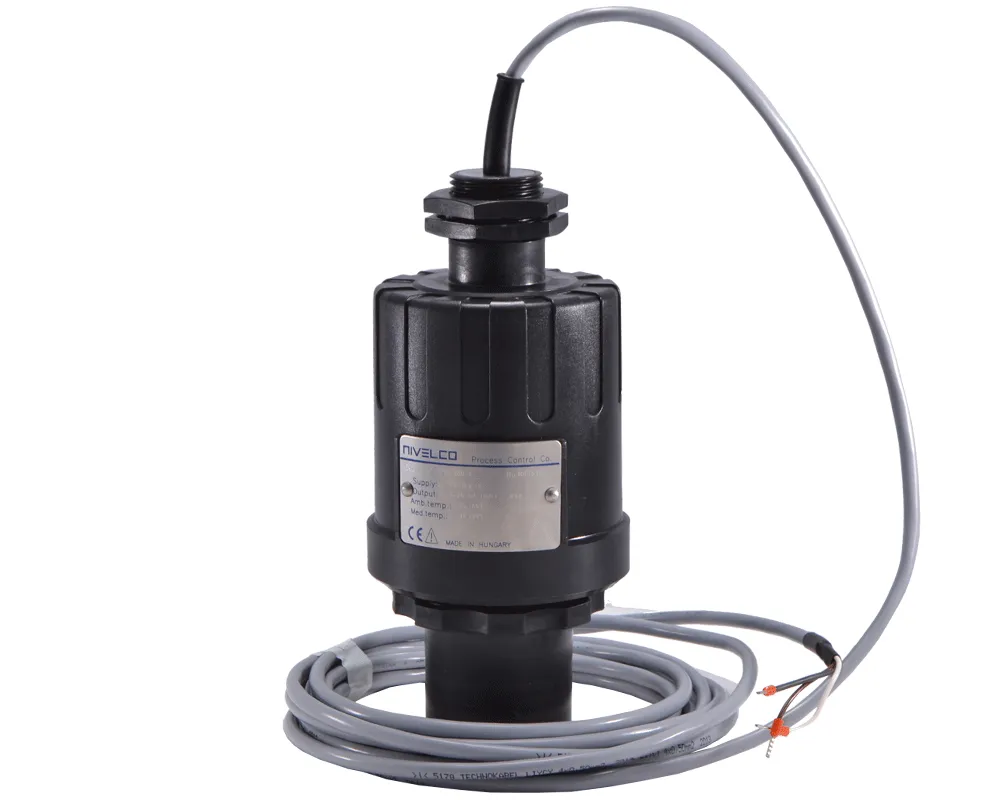

Преобразователь уровня EasyTREK в жидкостной модификации являет собой многофункциональное устройство для точного измерения уровня. Он экономически и функционально оптимизирован для работы в больших системах с централизованным управлением.
EasyTREK представляет класс ультразвуковых преобразователей уровня. Конкретно данная модификация предназначена для работы с жидкостями. Благодаря принципу работы, измерения проходят без физического взаимодействия с продуктом. Это дает возможность сделать конструкцию прибора компактной и защитить ее от вредного воздействия продукта. Измерения не зависят от физических либо же химических свойств продукта.
Быстрый просмотр
|
В наличии: Достаточно
Артикул: SPA-390-4
Ультразвуковой датчик уровня EasyTREK SPA-390-4 для контроля уровня жидкости.
|
124 082 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: SPA-370-4
Ультразвуковой датчик уровня EasyTREK SPA-370-4 для контроля уровня жидкости.
|
146 094 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
В наличии: Мало
Артикул: SPB-380-8
Ультразвуковой датчик уровня EasyTREK SPB-380-8 для контроля уровня жидкости.
|
161 070 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-380-4
Ультразвуковой датчик уровня EasyTREK SPB-380-4 для контроля уровня жидкости.
|
135 235 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-590-4
Ультразвуковой датчик уровня EasyTREK SPA-590-4 для контроля уровня жидкости.
|
108 403 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPT-390-4
Ультразвуковой датчик уровня EasyTREK SPT-390-4 для контроля уровня жидкости.
|
148 724 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-360-4 !cable 30m
Ультразвуковой датчик уровня EasyTREK SPA-360-4 !cable 30m для контроля уровня жидкости.
|
163 620 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-59N-4
Ультразвуковой датчик уровня EasyTREK SPB-59N-4 для контроля уровня жидкости.
|
119 459 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-360-8
Ультразвуковой датчик уровня EasyTREK SPB-360-8 для контроля уровня жидкости.
|
179 017 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-390-A
Ультразвуковой датчик уровня EasyTREK SPB-390-A для контроля уровня жидкости.
|
159 927 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-380-7
Ультразвуковой датчик уровня EasyTREK SPB-380-7 для контроля уровня жидкости.
|
177 302 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-320-8
Ультразвуковой датчик уровня EasyTREK SPA-320-8 для контроля уровня жидкости.
|
230 230 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-360-7
Ультразвуковой датчик уровня EasyTREK SPB-360-7 для контроля уровня жидкости.
|
197 650 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-360-H
Ультразвуковой датчик уровня EasyTREK SPA-360-H для контроля уровня жидкости.
|
154 897 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-38N-H
Ультразвуковой датчик уровня EasyTREK SPA-38N-H для контроля уровня жидкости.
|
134 434 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-34N-4
Ультразвуковой датчик уровня EasyTREK SPA-34N-4 для контроля уровня жидкости.
|
155 468 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-38N-4
Ультразвуковой датчик уровня EasyTREK SPA-38N-4 для контроля уровня жидкости.
|
125 746 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-39N-4
Ультразвуковой датчик уровня EasyTREK SPA-39N-4 для контроля уровня жидкости.
|
125 746 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-360-4
Ультразвуковой датчик уровня EasyTREK SPA-360-4 для контроля уровня жидкости.
|
146 094 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-39N-8
Ультразвуковой датчик уровня EasyTREK SPA-39N-8 для контроля уровня жидкости.
|
151 582 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-320-3
Ультразвуковой датчик уровня EasyTREK SPA-320-3 для контроля уровня жидкости.
|
217 595 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-580-4
Ультразвуковой датчик уровня EasyTREK SPB-580-4 для контроля уровня жидкости.
|
119 459 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-390-3
Ультразвуковой датчик уровня EasyTREK SPB-390-3 для контроля уровня жидкости.
|
149 350 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-370-8
Ультразвуковой датчик уровня EasyTREK SPA-370-8 для контроля уровня жидкости.
|
171 930 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.

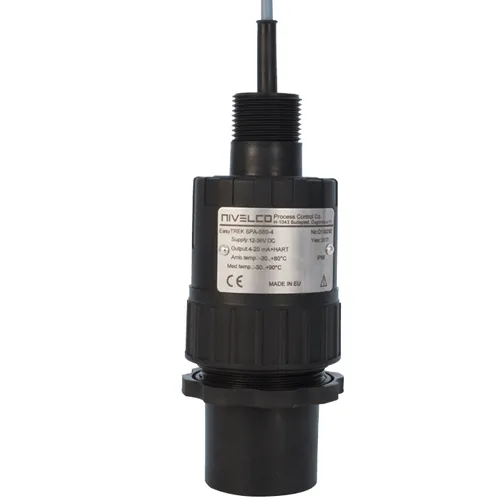

Артикул: SPA-580-4
Ультразвуковой датчик уровня EasyTREK SPA-580-4 для контроля уровня жидкости.
|
109 857 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-320-4
Ультразвуковой датчик уровня EasyTREK SPA-320-4 для контроля уровня жидкости.
|
201 690 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-370-4
Ультразвуковой датчик уровня EasyTREK SPB-370-4 для контроля уровня жидкости.
|
153 523 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-390-H
Ультразвуковой датчик уровня EasyTREK SPB-390-H для контроля уровня жидкости.
|
144 037 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.

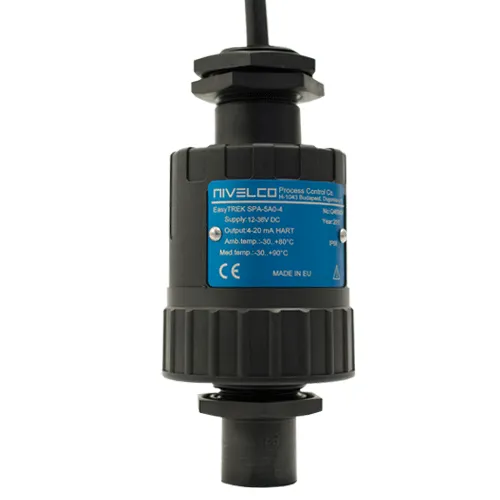

Артикул: SPA-5A0-4
Ультразвуковой датчик уровня EasyTREK SPA-5A0-4 для контроля уровня жидкости.
|
109 857 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-390-8
Ультразвуковой датчик уровня EasyTREK SPA-390-8 для контроля уровня жидкости.
|
149 575 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-340-4
Ультразвуковой датчик уровня EasyTREK SPA-340-4 для контроля уровня жидкости.
|
155 468 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-390-4
Ультразвуковой датчик уровня EasyTREK SPB-390-4 для контроля уровня жидкости.
|
135 235 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-38N-4
Ультразвуковой датчик уровня EasyTREK SPB-38N-4 для контроля уровня жидкости.
|
135 235 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-590-H
Ультразвуковой датчик уровня EasyTREK SPA-590-H для контроля уровня жидкости.
|
118 659 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-37N-4
Ультразвуковой датчик уровня EasyTREK SPA-37N-4 для контроля уровня жидкости.
|
144 161 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPT-380-4
Ультразвуковой датчик уровня EasyTREK SPT-380-4 для контроля уровня жидкости.
|
148 724 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPT-390-8
Ультразвуковой датчик уровня EasyTREK SPT-390-8 для контроля уровня жидкости.
|
174 559 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-360-8
Ультразвуковой датчик уровня EasyTREK SPA-360-8 для контроля уровня жидкости.
|
171 930 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPB-360-4
Ультразвуковой датчик уровня EasyTREK SPB-360-4 для контроля уровня жидкости.
|
155 583 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SPA-36N-8
Ультразвуковой датчик уровня EasyTREK SPA-36N-8 для контроля уровня жидкости.
|
171 930 руб./шт
-
+
Заказать
|
Назначение ультразвуковых уровнемеров EasyTREK для жидкостей
Прибор схож по функционалу с EchoTREK. Но, все же, имеются отличия. Прибор оптимизирован под работу с большим количеством емкостей и удаленном программировании. Он значительно дешевле своего собрата, но при этом не уступает ему по качеству. Также имеется встроенный регистратор данных (может хранить 12288 событий на нестираемой памяти FLASH), а программное обеспечение содержит настройки для встраивания в систему по измерению расхода жидкости в открытых безнапорных каналах с лотками-расходомерами. Например, с лотками Паршалла.
Программироваться уровнемер может магнитным способом (на месте) и удаленно при помощи цифровых интерфейсов. Среди выходов доступно одно реле постоянного тока 30В/1А.
Отличным применением для EasyTREK будет его множественное (до 15 шт. с Multicont в парке емкостей) использование в больших системах под централизованным управлением. Такое применение EasyTREK повысит его эффективность и экономичность для АСУТП.
Преимущества EasyTREK (для жидкостей)
Прибор имеет свои достоинства и преимущества:
- Достаточно высокая точность измерения
- Измерение и расчет как уровня жидкости, так и ее объема, расхода (в открытых каналах)
- Независимость от физических, химических свойств среды измерения
- Функционал прибора в части хранения, защиты и обработки данных
- Низкая стоимость
- Наличие мощного релейного выхода
- Удобные габариты, легкость монтажа
- Срок гарантии 5 лет
Принцип работы EasyTREK для жидкостей

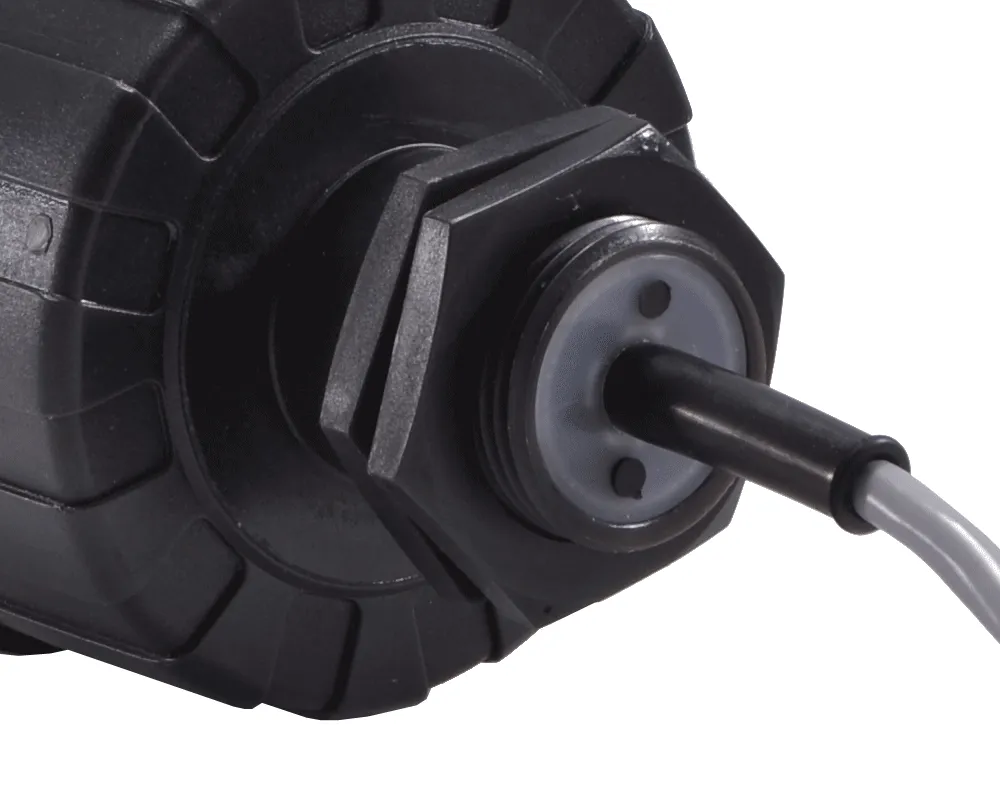

Принцип действия EasyTREK является наиболее распространенным среди ультразвуковых преобразователей. Устройство должно устанавливаться в верхней точке резервуара. При этом должно соблюдаться условие параллельности прибора по отношению к поверхности измеряемой жидкости. Сам по себе ультразвуковой принцип работы предполагает измерение без физического соприкосновения прибора с измеряемой средой. Измерение происходит посредством обработки испускаемого сигнала. Прибор выдает ультразвуковой импульс, движущийся в направлении измеряемой среды. Этот импульс отражается от поверхности продукта и возвращается обратно к измерителю уровня. Электроника прибора рассчитывает уровень по измеренным и известным величинам. К последним величинам относится время распространения сигнала, а также геометрические размеры емкости. К первым же относится замеренное время распространения импульса. Используется стандартная формула:
LEV=H – DIST
DIST=1/2Vst, где
Vs – скорость выданного импульса,
t – время прохождения выданного импульса.
Ультразвуковые устройства обладают рядом характеристик, влияющих на способность работать в тех или иных условиях. Например, важный параметр – конусность излучения. Само по себе излучение являет вовсе не прямонаправленный столб, а скорее «воронку». Чем ниже угол конусности, тем лучше способность прибора к работе в узких резервуарах, потому что для корректной работы сигнал не должен отражаться от чего-либо еще, кроме непосредственно продукта.
Такие приборы также имеют ограничения в виде минимально измеряемого расстояния (мертвой зоны) и максимального расстояния. Эти ограничения накладываются в зависимости от конкретной конструкции прибора. В некоторых случаях рекомендуется программно корректировать мертвую зону.
Также как и EchoTREK, EasyTREK выполняет задачи по измерению расхода воды или иной жидкости в открытых каналах. Для такой задачи дополнительно используется гидротехническое сооружение, называемое лотком-расходомером. К таковым можно отнести, например, лоток Паршалла, применение которого оптимально для упомянутых уровнемеров. Подробнее об этом методе рассказано здесь и в документации на приборы. Электроника и программное обеспечение приборов способно работать и со множеством других типов лотков. К примеру – лотков Пальмер-Боулюса, трапециевидных типов, прямоугольных типов, лотков Хафаги-Вентури.
При использовании в приложениях по измерению расхода прибор рекомендуется располагать как можно ближе к измеряемой среде. Также электроника может рассчитывать объем и вес продукта.
Ультразвуковой уровнемер EasyTREK осуществляет оценку расхода и уровня жидкости бесконтактным способом. Данный метод работы EasyTREK дает возможность применения с агрессивными, коррозионными средами, а также сделать конструкцию компактной.
Диагностика EasyTREK
Прибор не располагает средствами визуального контроля, такими, как например дисплейный модуль. Практически вся диагностика и считывание данных ведется по промышленным цифровым протоколам. Однако доступны еще два средства, где может быть отмечена диагностика:
- Релейный выход (в качестве сигнализации)
- Аналоговый выход 4…20 мА
Применение EasyTREK (для жидкостей)
Мониторинг паводковой ситуации |
Контроль уровня при производстве поролоновой губки |
||
Очистка сточных вод |
Контроль и измерение уровня, поступления и расходования воды в накопительных и расходных емкостях |
||
Контроль и измерение уровня в дренажных колодцах, резервуарах очистных станций |
Управление дренажными насосами, сигнальными приборами |
||
EasyTREK на контроле уровня сточных вод |
Контроль уровня воды в дренажной системе |
||
Контроль уровня сырья для биогаза |
Контроль уровня воды в открытых водоемах |
||
Контроль скорости потока воды в открытом канале |
Контроль скорости потока питьевой воды |
EasyTREK находит применение по измерению уровня в таких средах как:
- Дымящие или бурлящие жидкости
- Загрязненные жидкости, сточные воды
- Жидкости с пеной
- Агрессивные, коррозионные среды
- Измерение объема, расхода в открытых каналах
- Большинство жидкостей в принципе
Не рекомендуется применять прибор в сосудах под давлением. Максимально допустимое давление – 3 бара. У EasyTREK максимальный вариант рабочего диапазона – 15 м. Этого достаточно для большинства стандартных емкостей. Более того, при работе в открытых каналах и измерении расхода вообще, в рамках целесообразности рекомендуется для точности выбирать по возможности меньший диапазон. При этом следует располагать уровнемер ближе к поверхности воды.
Для работы в опасных средах рекомендуется использовать взрывобезопасное исполнение. Обратите внимание, что в этом случае будут недоступны реле. Реле же, в свою очередь, будут полезны там, где нужно следить за предельными уровнями и управлять исполнительными устройствами по сигналам предельных значений.
Предлагаемые для заказа исполнения датчиков работают на разных частотах. Это следует иметь в виду, если присутствуют такие негативные факторы, как:
- Газы/испарения. Сильные испарения или газы над поверхностью жидкости в закрытых емкостях уменьшают проникновение ультразвука;
- Ветер. Сильные ветряные потоки возле конуса излучения могут помешать качественному измерению.
В таких случаях выбирайте приборы с меньшей рабочей частотой. Например, в 40 кГц.
Следует установить защиту устройства от различного теплового излучения, будь то солнце или иные факторы. Также обратитесь к инструкции, чтобы установить прибор правильно. Неправильное расположение не позволит прибору проявить свои лучшие качества.
Встроенный регистратор данных будет очень полезен на множестве производств. Для любой автоматизированной системы будет нелишним запоминать и хранить в нестираемой памяти (FLASH) до 12288 событий.
Наилучшим применением EasyTREK будет его использования для измерения расхода жидкости в открытых каналах, сточных вод или в большом парке стандартных емкостей. EasyTREK хорошо справляется с работой по бесконтактному измерению уровня.
Характеристики EasyTREK
Ультразвуковой преобразователь уровня EasyTREK доступен в разных конструктивных вариантах. Подробности в документации. Расширенные общие данные на EasyTREK и его взрывобезопасное исполнение представлены ниже.

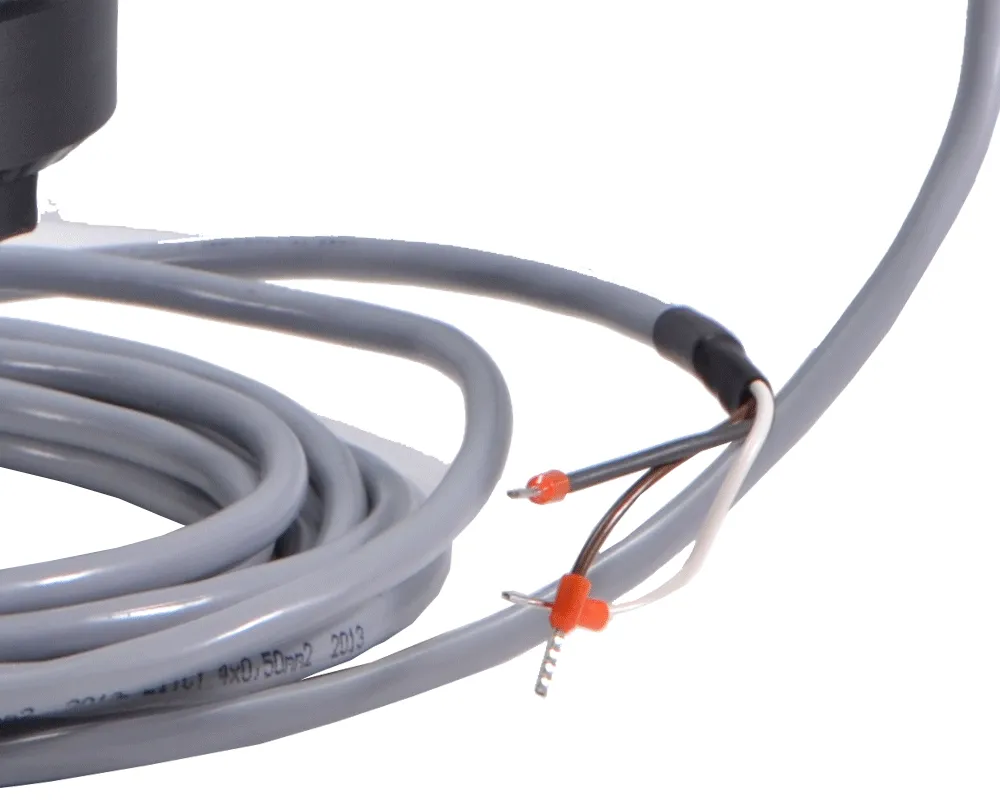

Материал корпуса/излучателя | Полипропилен (PP), Кинар (PVDF), Тефлон (PTFE)/Полипропилен (PP) | ||
Температура среды измерения | -30…+90°C | ||
Температура окружающей среды | -30…+80°C | ||
Предельное давление | 0,05…0,3 МПа (0,5…3 бар) | ||
Уплотнение | Чувствительный элемент PP: EPDM; все элементы, изготовленные из других материалов: FPM (Viton) | ||
Механическая защита | IP 68 | ||
Питание/ потребляемая мощность | 2-х проводной | 11.8…36 В DC/800 мВт без коммуникации HART (12.2…36 В DC с коммуникацией HART) | гальванически разделен, встроенная переходная защита от перенапряжения |
4- х проводной | 11.4…40 В DC/3,6 Вт и 11.4…28 В AC/4 VA | ||
Точность | ±(0,2% измеренного расстояния +0,05% от максимального расстояния измерения) | ||
Разрешение | В зависимости от измеренного расстояния изменяется: <2 м: 1мм, 2…5 м: 2 мм, 5…10 м: 5 мм, >10 м: 10мм | ||
Выходы | 2-х проводной | Стандарт: аналоговая петля 4…20 мА + интерфейс HART, максимум 600 Ом, релейный выход (SPDT, 30V, 1A постоянное напряжение) | |
4-х проводной | Стандарт: аналоговая петля 4…20 мА + интерфейс HART, максимум 600 Ом, релейный выход (SPST), Опция: интерфейс HART | ||
Электрическое подключение | 2-х проводной | LIYCY тип 2х0,05 мм2 экранированный кабель Ø 6мм х 5 м (заказ до 30 м) | |
4-х проводной | LIYCY тип. 6х0,5 мм2 экранированный кабель, Ø 7,5 мм х 3 м (заказ до 30 м) | ||
Электрозащита | Класс защиты от прикосновения III, питание низким напряжением |
Данные по взрывобезопасному исполнению
Взрывозащищенность | (Ex) II1G EEx ia IIB T6 IP68 |
Данные по искробезопасности | Ci≤15 нФ, Li≤200 мкГн, Ui≤30 В, Ii≤140 мА, Pi≤1 Вт к приборам Ех применяется только блок питания ЕЕх ia |
Применяемый блок питания Ех, нагрузка | Uo<30 В, Io<140 мА, Po<1 Вт, Питающее напряжение 12…30 В, Rtmax=(Ut-12В)/0,02А |
Температура среды | К элементу PP -20…+70 °C, к элементу PVDF -20…+80 °C, к элементу PTFE (тефлон) -30…+90°C |
Температура среды окружения | -20…+70°C |
Сопутствующие для EasyTREK для жидкостей
Термочехол Easytrek-ТЧ-50.14.00.000
Термочехол для экономичного многофункционального измерителя уровня жидкостей Nivelco EasyTrek серий SP-37, SP-38, SP-39, и SC-38 для жидкостей поможет обеспечить его корректную и безотказную работу при температуре окружающей среды до -70оС. Вшитый нагревательный элемент из токопроводящей ткани питается от блока питания, двухпозиционное управление нагревом чехла производится автоматически с помощью блока управления и внутреннего термодатчика.
Характеристики термочехла для EasyTREK для жидкостей
Напряжение питания | 220 В 50 Гц |
Мощность нагревательного элемента | 30 Вт |
Рабочая температура термочехла | от +60°С до -70°С |
Включение подогрева при температуре | -25°С±3°С или 0±3°С |
Отключение подогрева при температуре | -15°С±3°С или +5±3°С |
Маркировка взрывозащиты термочехла | 2ExeIIT5 |
Маркировка взрывозащиты нагревательного элемента | 2ExmIIT5X |
Для изготовления чехла использованы следующие материалы: стеклоткань, ткань из арамида (Kevlar®, Nomex®), ткань из полиэфира и полиамида, разновидности фольги и войлока (ПЕТ, алюминий, шерсть, арамиды), разновидности пены,силикон, фтор-каучук (Viton®), акрилат, полиэстр, клей (силикон, полиэстр, акрилат), смола (силикон), антистатическая ткань серии «Премьер FR», герметичный нагревательный элемент из токопроводящей ткани на основе углеродных нитей.
Комплектность
- Коробка соединительная взрывозащищенная - 1
- Термочехол с нагревательным элементом - 1
- Блок управления с предохранителем - 1
- Руководство по эксплуатации - 1
- Паспорт - 1
- Ех-сертификат на коробку разветвительную - 1
- Ех-сертификат на ТЧ - 1
Видео
Документация
В документации на EasyTREK можно ознакомиться со специальными данными, которые различаются по типу модели. Доступны подробные инструкции по монтажу, вводу в эксплуатацию, а также настройке. Документы:
- Каталог Ультразвуковой преобразователь уровня EasyTREK
- Инструкция по использованию и программированию
- Паспорт на ультразвуковые уровнемеры жидкости EasyTREK
