Интерфейсные модули NIVELCONT PJK

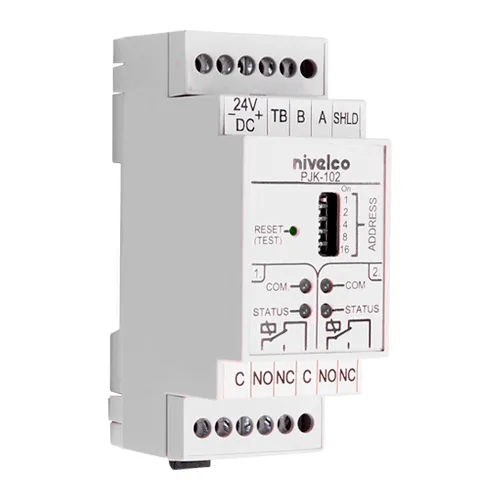

NIVELCONT PJK универсальный интерфейсный модуль, управляемый по шине RS-485 и предоставляющий релейные и/или аналоговые выходы 4…20мА. В сети RS-485 NIVELCONT PJK выступает в качестве устройства SLAVE, для установки его сетевого адреса модуль оборудован DIP переключателями.
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: PJK-102-4
|
38 447 руб./шт
-
+
Заказать
|
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: PJK-120-4
|
48 611 руб./шт
-
+
Заказать
|
Технические характеристики универсального интерфейсного модуля NIVELCONT PJK
| Тип | NIVELCONT PJK – 1 _ _ – 4 |
| Напряжение питания | 24 VDC ± 10% |
| Потребляемый ток | (10мА + Nr* x 11 мА + Na** x 25мА) ± 10% |
| Диапазон температур | -20°С … +50°С |
| Электрическое присоединение | Макс. 2,5 мм2 многожильный или 4,0 мм2 одножильный |
| Класс электрозащиты | Класс III |
| Механ. присоединение | Рейка EN 60715 |
| Степень защиты | IP20 |
| Масса | 0,11 кг |
Nr* - количество релейных выходов.
Na** - количество токовых аналоговых выходов.
| Тип | PJK – 102 – 4 | PJK – 111 – 4 | PJK – 110 – 4 | PJK – 120 – 4 |
| Выходные сигналы | 2 реле | 1 реле + 1 токовый | 1 токовый | 2 токовых |
Реле
| Реле | SPDT | |
| Контакты реле | 250 VAC, 8A, AC1 | |
| Напряжение пробоя | 2500V, 50Hz | |
| Срок службы элек/мех | 105/2x106 перекл. | |
| Длит. импульса | 0,1 … 25,5 сек. | |
| Элек. защита | Класс II | |
Токовый
| Линейный диапазон | 3,601 … 21,999 мА | |
| Значение аварии | ≤ 3,6 мА или ≥ 22 мА | |
| Разрешение | 14 бит | |
| Погрешность | 40 мкА | |
| Температурный дрейф | Не более 15 мкА/10°С | |
Габаритные размеры
Универсальные интерфейсные модули NIVELCONT PJK 100 незаменимы в тех случаях, когда у многофункционального контроллера MultiCONT не хватает в достаточном количестве релейных или аналоговых выходов и требуется расширить их количество. NIVELCONT PJK 100 может использоваться как периферийное устройство для совместной работы с ПК или ПЛК, соединяясь с последними по протоколу Modbus.
Общая сумма релейных выходов в NIVELCONT PJK 100 и MultiCONT не должна превышать 64, а общее количество аналоговых выходов 4…20 мА не более 16. Если Вы применяете NIVELCONT PJK 111 с релейным и токовым аналоговым выходом, то количество таких модулей не должно превышать 32. Программирование модулей расширения производится непосредственно через многофункциональный контроллер MultiCONT.
Применение модулей расширения NIVELCONT PJK
 |
 |
Управление поверхностными, погружными насосами, электрическими клапанами, сигнальными приборами |
|
 |
 |
||
 |
Модуль NIVELCONT PJK может быть широко использован в следующих задачах:
- В качестве модуля расширения аналоговых и дискретных выходов контроллера MultiCONT;
- В качестве периферийного устройства в системах управления процессами на базе ПЛК или ПК;
- В качестве периферийного устройства в автоматизированных системах управления, работающих на основе сети RS-485.
