Датчики линейных перемещений
Датчики линейных перемещений предназначены для измерения положения, углового и линейного перемещения и расстояния до объектов на производстве с целью информирования о состоянии рабочих систем.
Похожие категории
С товарами этой категории часто смотрят
Рекомендуемые
Назначение датчиков линейных перемещений
- Измерение положения, линейного перемещения объектов на производстве, расстояния до объектов (+ передача информации для вывода на дисплей)
- Определение положения цилиндров в гидравлике/пневматике
- Мониторинг положения рабочих органов производственных машин/роботов и механизмов:
- Машины для литья под давлением, станки с ПУ, прокатные станы, металлорежущее оборудование
- Спецтехника (машины с надставками/удлинителями и пр.)
- С/х машины и строительная техника
- Транспортные средства с устройством разгрузки/погрузки
- Самоходные т/c
- Реализация обратной связи в АСУТП и прочих СУ
Преимущества
Главное преимущество бесконтактных датчиков положения основывается на методе их работы. Это:
- Высокая износостойкость и долговечная работа.
В зависимости от устройства прибора, датчики обладают такими достоинствами:
- Индуктивные. Отличаются высокой стойкостью к магнитным полям, электромагнитным помехам. Хорошо работают на малых дистанциях.
- Магнитострикционные. Отличаются большими рабочими диапазонами, высокой точностью и скоростью, повторяемостью. Хорошо устойчивы к тяжелым условиям внешней среды.
- Потенциометрические. Устойчивость к электрическим и магнитным помехам. Простота конструкции, экономичность. Стабильность функции преобразования. Как правило более малые габариты и вес, компактность.
Принцип работы
Рассмотрим рабочий принцип модели TH1. Это магнитострикционный датчик.
Датчик представляет собой протяженный волновод, который помещается внутрь цилиндра, перемещение которого необходимо отслеживать. На внутренней поверхности цилиндра устанавливается маркер, который представляет собой кольцевой магнит. Волновод и перемещающийся вдоль него маркер составляют основу измерительной системы. По волноводу посылаются импульсы и отражаются от места сложения магнитных полей волновода и кольцевого магнита. Электроника рассчитывает расстояние и передает значение в форме стандартизированных сигналов на выход (Signal, Signal GND). Как правило, датчик взаимодействует с ПЛК.
По типу выходного сигнала, индуктивный выключатель является дискретным датчиком. Выходной сигнал формируется только в момент сближения с объектом.
Принцип работы потенциометрических датчиков линейных перемещений
Рабочий принцип удобно рассмотреть на модели LFP.
В отличие от других моделей этот прибор не имеет приводной штанги, но принцип остается общим. Нажимной штифт соединен с объектом, положение которого необходимо регистрировать. По мере своего движения он замыкает цепь по контакту 2. Сама же электрическая схема датчика выглядит как переменный резистор, где два конца выводятся на 1 и 3 контакты, а подвижный элемент на 2-й. Путем подачи питания на выводы 1 и 3 можно снимать сигнал как с обычного делителя напряжения и судить по нему о положении объекта.

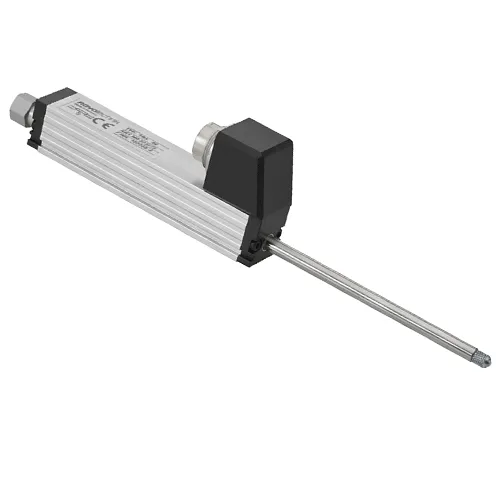

Остальные модели используют такой же базовый метод, но могут отличаться по своей конструкции, например использовать приводную штангу или иметь внутреннюю электронную схему обработки и нормализации сигнала как у TE1.
Области применения
Основные области применения бесконтактных датчиков положения:
- Производства, требующие особенно высокой надежности измерений и долговечной работы сенсоров
- Разнообразные системы управления с обратной связью, АСУТП
- Гидравлические и пневматические системы
- Машиностроение
- Охранные системы (бесконтактные)
- С/х, лесное хозяйство
- Деревообработка, листовая металлообработка
- Компоновка/упаковка продукции
- Текстильная индустрия
- Формование пластиков (инжекционное)
Недостатки
Недостатки можно выделить в зависимости от типа:
- Индуктивные. Плохо подходят для больших диапазонов. Лучше работают на малых расстояниях.
- Магнитострикционные. Как правило более дороги.
