Шкафы управления прочим оборудованием

Задача:
В автоматическом режиме контролировать наполненность водой трех емкостей: первичной, буферной и распределяющей, а также поддерживать заданную температуру воды в буферной и распределяющей емкости.

Оборудование: Лицевая панель ШУН, термоконтроллер Autonics TK4S, термосопротивление Autonics TW-N, поплавковые датчики типа FDMH50BR05X.

Итог: Данная система в автоматическом режиме позволяет контролировать наполненность водой трех емкостей: первичной, буферной и распределяющей, а также поддерживать заданную температуру воды в буферной и распределяющей емкости.
Контроль и управление производятся по программе, разработанной на основе алгоритма процесса подготовки воды, необходимой для поения свиней.
Автоматизированная система предусматривает переход на ручное управление на любой стадии технологического процесса.
На случай возникновения экстренных ситуаций предусмотрена кнопка аварийного отключения насосов.

Задача:
Непрерывный мониторинг уровня воды в наблюдательных скважинах в целях контроля целостности гидроизоляции водохранилища горно-обогатительного комбината.

Оборудование: Гидростатические датчики уровня Nivelco, шкаф телеметрии с передачей информации по выделенной APN сети заказчика, АРМ оператора со SCADA-системой.

Итог: Система позволяет в непрерывном режиме контролировать уровень грунтовых вод в наблюдательных скважинах, вести архив значений и аварийных событий, сигнализировать оператору о достижении критических значений. Использован беспроводной режим передачи информации на АРМ оператора. Реализована возможность рассылки аварийных SMS на номера оперативных сотрудников. Благодаря встроенному оборудованию обеспечивается возможность дистанционной настройки датчиков уровня по цифровому протоколу, контроль их фактического состояния.

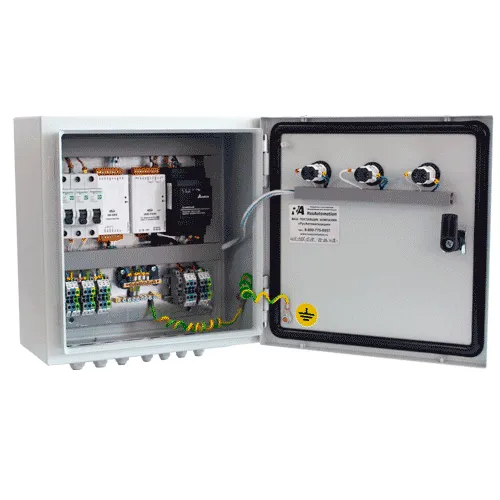

Задача:
Регулирование давления или перепада давления в системах водоснабжения или отопления с плавным (мягким) пуском и остановом насосов. А также поддержание уровня жидкостей в накопительных системах.

Оборудование: ШУН 30 кВт на 2 насоса. Шкаф выполнен на оборудовании от Delta Electronics и Schneider Electric.

Итог: Кроме стандартных функций
✔ плавный пуск и останов, предотвращающий гидроудары;
✔ ПИД регулирование давления;
✔ защита двигателей;
✔ автоматическое (по давлению) и ручное управление, прямой пуск.

В шкафу реализованы:
✔ функция дистанционного управления по GSM-сетям от ПК оператора, любого ПК имеющего доступ в интернет, а также с любого Android устройства;
✔ функция задания и автоматической смены уставки давления в зависимости от дня недели и времени: позволяет экономить энергоресурсы;
✔ функция чередования насосов по заданному интервалу времени (основной/резервный): позволяет выровнять наработку насосов;
✔ функция каскадного управления насосами: если мощности одного насоса не хватает для поддержания давления, в работу автоматически вводится второй;
✔ функция SMS-информирования об аварийных событиях: позволяет своевременно реагировать на нештатные ситуации;
✔ функция ведения журнала событий.

Задача:
Управление приводами подачи металлопрофиля по рольгангу.

Оборудование: ПЧ Instart, электромонтажная арматура Schneider.

Итог: Пульт управления двигателями подачи профиля по рольгангам. Оснащен 5 частотными преобразователями INSTART, реализован климат-контроль. Наклонная панель для оператора с вынесенными панелями ПЧ и кнопками управления. Двустороннее обслуживание.

Задача:
Контроль аварийных уровней раствора в гальванических ваннах.

Оборудование: Панель и ПЛК Delta Electronics, модули ввода Овен, датчик уровня Finetek.

Итог: Шкаф предназначен для контроля предельного уровня наполнения ванн гальванических линий. Подключение до 24 датчиков с выходом типа "сухой контакт". Передача данных по RS485 на пульт диспетчера. Пульт выполнен на основе сенсорной панели Delta Electronics.

Задача:
Контроль уровня и расхода гранул полипропилена и полистирола с силосах хранения.

Оборудование: Коммуникационное оборудование ICP DAS, электромонтажная арматура Schneider, датчики лотовые UWT Nivobob 4000.

Итог: Шкаф предназначен для подключения лотовых датчиков уровня по интерфейсу 4-20мА (до 8 каналов) и RS485 (до 64 устройств). Данные от шкафа передаются по локальной сети предприятия на АРМ оператора, выполненный на основе ПК со SCADA-системой.

Задача:
Измерение расхода фильтрата при фильтрации различных суспензий в фильтрационных ячейках.

Оборудование: ПЛК Orbit Merret, датчики уровня Nivelco, датчики давления BD-Sensors, электромонтажная арматура Schneider.

Итог: Лабораторный шкаф измерения расхода фильтрата при фильтрации различных суспензий в фильтрационных ячейках различной конструкции и различной площади фильтрации. Реализовано местное управление и управление с ПК оператора. Ведется лог испытаний, возможно формирование отчетов. В процессе испытаний контролируются физические параметры процесса, реализована система защит и блокировок.

Задача:
Непрерывный мониторинг уровня воды в наблюдательных скважинах в целях контроля целостности гидроизоляции водохранилища горно-обогатительного комбината.

Оборудование: Гидростатические датчики уровня Nivelco, шкаф телеметрии с передачей информации по выделенной APN сети заказчика, АРМ оператора со SCADA-системой.

Итог: Шкаф управления чиллером является дублирующий системой мониторинга температуры для ледовой арены. Возможны два режима работы "хоккей" и "фигурное катание", для каждого из которых настраивается свой температурный диапазон. Контроль температуры осуществляется бесконтактным способом с помощью оптического датчика температуры. Реализованы алгоритмы усреднения и фильтрации сигнала от датчиков.

Задача:
Дистанционный контроль рыбоводного хозяйства.

Оборудование: ПЛК Овен, датчики уровня Finetek, датчики давления Piezus, электромонтажная арматура Schneider.

Итог: Шкафы удаленной диспетчеризации рыбоводного хозяйства. Осуществляется мониторинг работы насосного оборудования, температуры воды, уровня значения растворенного кислорода, управление клапанами и фильтровальной станцией. Для коммуникации используется локальная сеть Ethernet, и сети 3G. Реализована отправка аварийных sms-уведомлений, а также управление с помощью sms-команд. Все данные передаются на ПК оператора со SCADA-системой.

Задача:
Дозация осмотической воды для фарм. производства.

Оборудование: Панель и ПЛК Delta Electronics, расходомер Эмис, клапаны Smart, электромонтажная арматура Schneider.

Итог: Шкаф управления дозатором для фармпроизводства. Исполнительный механизм - электромагнитный клапан из нержавеющей стали. Подсчет прокаченного объема - вихревой расходомер Эмис. Управление с помощью сенсорной панели оператора и ПЛК Delta Electronics. Реализована гибкая настройка под различные веса импульса расходомера и динамические характеристики потока. Ведется лог действий оператора. Данные по прокаченным дозам передаются в виде архива на ПК.

Задача:
Поддержание температуры теплоносителя в 4 контурах путем регулирования степени открытия задвижки.

Оборудование: Терморегуляторы Овен, электромонтажная арматура Schneider Electric.

Итог: Шкаф управления нагревом экструдера. Регулирование по ПИД-закону, 4 контура регулирования. Задание установка и мониторинг текущих значений с ПК оператора.

Задача:
Мониторинг уровня химических растворов.

Оборудование: Панель Delta Electronics, модули ввода ICP-DAS, ультразвуковые датчики уровня Nivelco, электромонтажная арматура Schneider.

Итог:Шкаф контроля уровня растворов в резервуарах химического производства. Шкаф принимает сигналы от датчиков уровня и визуализирует значения на сенсорной панели оператора. Может быть подключен к сети Ethernet предприятия и передавать данные в SCADA-систему по протоколу Modbus TCP.

Задача:
Контроль положения груза на опоке, для недопущения аварийных ситуаций.

Оборудование: Лазерные датчики IFM, ПЛР Simens LOGO, электромонтажная арматура Schneider.

Итог: Шкаф контроля положения груза на опоке. ПЛК шкафа контролирует состояние лазерных барьеров и выдает команду на останов конвейера и включает аварийную сигнализацию. сигнализацию. Реализован алгоритм самодиагностики датчиков, который позволяет проконтролировать запыленность или отсутствие сигнала по каким-либо другим причинам. Также присутствуют регулируемый фильтры ложных срабатываний и задержек срабатывания.
