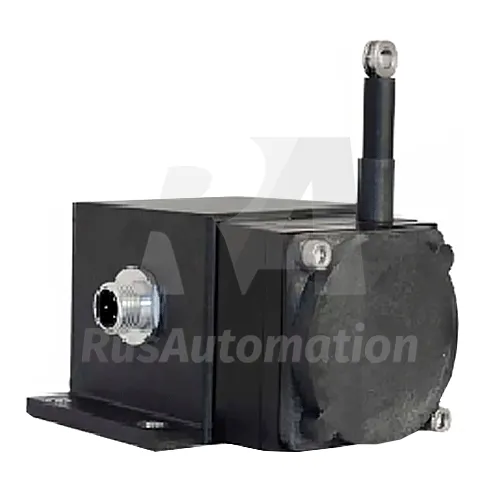

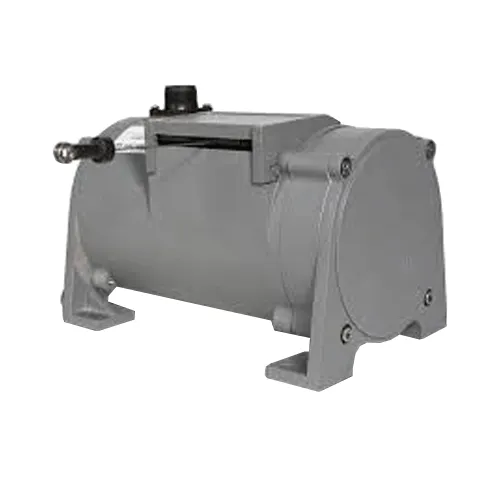

Тросовые датчики перемещения в Москве

Преимущества тросовых (канатиковых) датчиков перемещения

• Широкий диапазон рабочих параметров (температура, влажность, налипание грязи и т.д.);
• Высокая производительность;
• Продолжительный срок эксплуатации;
• Компактные размеры;
• Удобный монтаж.

Принцип работы тросовых датчиков перемещения

Измерительный прибор отличается простой (как следствие, долговечной) конструкцией. Устройство объединяет четыре базовых элемента:

• катушка;
• тонкий трос из нержавеющей стали с защитным покрытием;
• пружинный механизм;
• выходной преобразователь – потенциометр, абсолютный или инкрементальный энкодер.

Важная особенность датчика – канат точно послойно намотан на лебедку. Быстрое движение троса осуществляется благодаря подпружиненному усилию.

Детектирование линейного положения тросовым датчиком перемещения осуществляется в процессе разматывания/наматывания каната на катушку. Для этого корпус прибора жестко монтируется на статичную основу, а выход троса крепится к объекту измерений.

Движение элемента передается на канат и вызывает вращение вала катушки, соединенного с чувствительным элементом. Его роль исполняет подвижной контакт потенциометра или диск с насечками у оптического энкодера, как пример. Количество и направление оборотов трансформируются электроникой в последовательность электрических импульсов. Соответственно типу преобразователя, аналоговый или цифровой сигнал передается далее на блок управления, другое устройство. Декодированная информация может отображаться на дисплее для визуального мониторинга.

Рабочий диапазон датчика линейных перемещений определяется длиной троса. Стандартно каждый модельный ряд приборов имеет от двух до четырех интервалов измерений. Выходной сигнал представлен силой тока или напряжением для устройств с аналоговым выходом, сопротивлением у датчика с потенциометром, а также цифровым интерфейсом – SSI и другими, в зависимости от подключенного энкодера.

Применение тросовых датчиков перемещения

Благодаря компактной конструкции тросовые датчики линейных перемещений легко монтируются в труднодоступных местах. В промышленности приборы востребованы:

• на подъемно-транспортном оборудовании;
• в прецизионных системах контроля, частный пример – мониторинг положения цилиндров;
• при мониторинге хода каруселей, аттракционов;
• для деревообрабатывающих станков.

Альтернативные направления применения канатиковых датчиков включают системы управления гидравликой, промышленную автоматику, а также самолето- и автомобилестроение. В последнем случае тросовые измерители используются на стадии испытания техники.

Недостатки

Единственный недостаток тросовых датчиков перемещения – наличие подвижных деталей, которые из-за изнашивания сокращают количество возможных операций.
