Потенциометрические датчики положения PTX

Назначение датчиков положения PTX

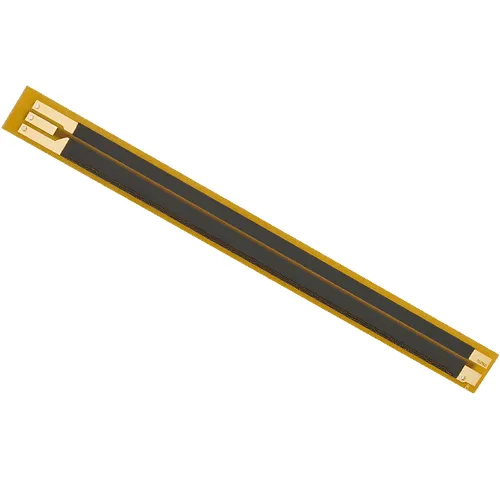

PTX это потенциометрический датчик линейного перемещения с очень компактным корпусом (10х1 мм) и высокой точностью (±0,05%). Предназначен для измерения положения объектов в диапазонах от 0…10 мм до 0…300 мм и отлично подходит для монтажа в закрытые устройства. Устанавливается очень просто (может быть даже приклеен). Предпочтительно применение в мягких условиях окружающей среды, что сделано в угоду более низкой цене.

Сигнал выхода снимается с резистивного делителя напряжения. По запросу могут быть поставлены модификации со специальными габаритами помимо стандартных.

Достоинства и преимущества PTX

• Прецизионность (точность ±0,05%)
• Сверхкомпактный корпус (10х1 мм)
• Удобный монтаж в закрытых устройствах и узких местах (возможно приклеивание или зажатие)
• Невысокая стоимость

Применяемость PTX

• Мониторинг положения и ЛП объектов/рабочих органов и иных деталей механизмов в мягких условиях эксплуатации
• Измерение ЛП в малых диапазонах (от 0…10 мм до 0…300 мм)
• Закрытые устройства, места с ограниченным пространством и возможностями для монтажа
• Электропривод, роботы, системы управления, системы позиционирования антенн и т.п.

Краткие технические характеристики PTX

Тип датчика: потенциометрический, с открытым корпусом Размеры: 10 х 1 мм Питание: 0…42В DC Диапазон измерения: 0…10 мм ~ 0…300 мм Рабочая скорость: 10 м/с Стабильность позиционирования: 0,01 мм Разрешение: 0,01 мм Температура: -40…+100°C Точность: ±0,25…0,05%  диапазона Сигнал выхода: делитель напряжения

Габаритные размеры Рис.1

Документация на PTX

В документации на PTX представлены все требуемые данные на прибор:

• Каталог PTX
• Руководство по эксплуатации PTX
