Поплавковые герконовые сигнализаторы жидкости XSON в Москве

Назначение поплавковых сигнализаторов XSON

Поплавковый сигнализатор уровня XSON – это устройство, предназначенное для контроля уровня в различных баках и резервуарах. С помощью прибора отслеживают наполнение и опустошение емкостей, а также достижение жидкой средой промежуточного уровня. Сигнализатор выполнен в небольшом компактном корпусе, который крепится на крышку или стенку емкостного оборудования. Подвижная часть прибора контактирует с технологической средой.

Контактная группа сигнализатора имеет небольшую коммутационную способность (максимум 1 А для AC), поэтому рекомендуется использовать промежуточное реле или контактор. Датчики поставляют в двух исполнениях: пластиковые и стальные.

Преимущества и особенности магнитных сигнализаторов уровня жидкости XSON

Основные преимущества сигнализаторов уровня жидкости XSON:

• Широкая линейка исполнений:
  • Кроме пластиковых исполнений есть датчики из нержавеющей стали, устойчивой к коррозии, а также из материала PVDF, устойчивого ко многим кислотам.
  • Облегченное исполнение поплавка для работы с жидкостями, плотность которых составляет 700 г/л.
  • Высокотемпературная модификации для эксплуатации при температуре до +150°C.
  • Наличие исполнения с разъемом Hirschmann.
• Отсутствие необходимости калибровки или любой другой настройки.
• Сигнализатору не нужен источник питания (производит коммутацию сигналов без дополнительного источника питания).
• Простая и долговечная конструкция.
• Быстрое электрическое и технологическое подключение.
• Возможность оперативной замены.

На правильность срабатывания поплавковых сигнализаторов XSON не влияет электропроводность технологической среды, наличие пыли, пены и других взвешенных частиц в воздухе. Срабатывание происходит стабильно на одном и том же уровне в независимости от температуры и давления жидкости.

При выборе сигнализаторов уровня следует обращать внимание на следующее:

• Образование волны внутри емкости может привести к ложному срабатыванию датчика. Убрать влияние данного эффекта можно с помощью конструкторских решений внутри резервуара или установки измерительной трубы.
• Для клейких веществ поплавковые сигнализаторы не подходят.

Компания «РусАвтоматизация» рекомендует к эксплуатации сигнализаторы уровня жидкости бренда XSON по следующим причинам:

• Гарантия качества от производителя.
• Модельный ряд позволяет заменить датчики производителей, ушедших с рынка России.
• Большой ассортимент разнообразных моделей и минимальный срок поставки.
• Вся техническая документация переведена на русский язык.
• Отличное качество по доступной цене.

Устройство и принцип действия сигнализаторов уровня жидкости XSON

Модельный ряд поплавковых сигнализаторов жидкости от XSON включает в себя следующие технические исполнения:

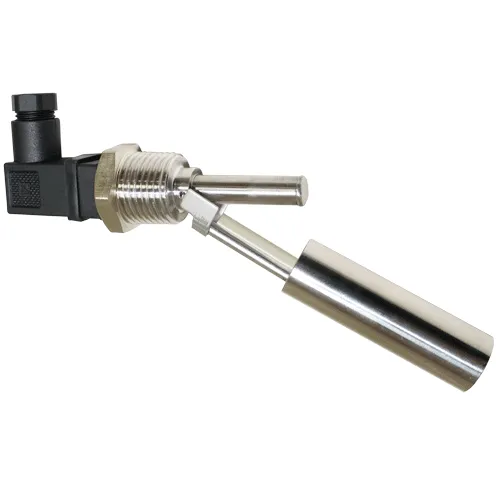

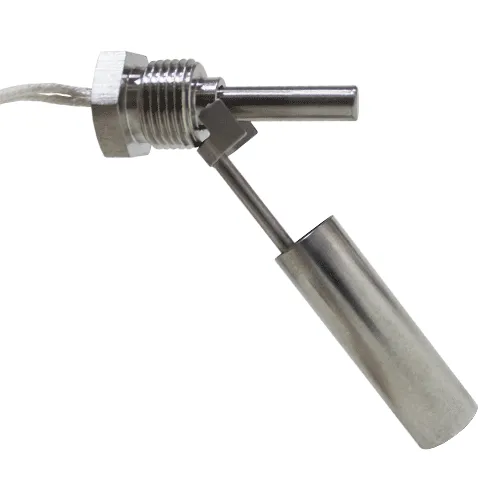

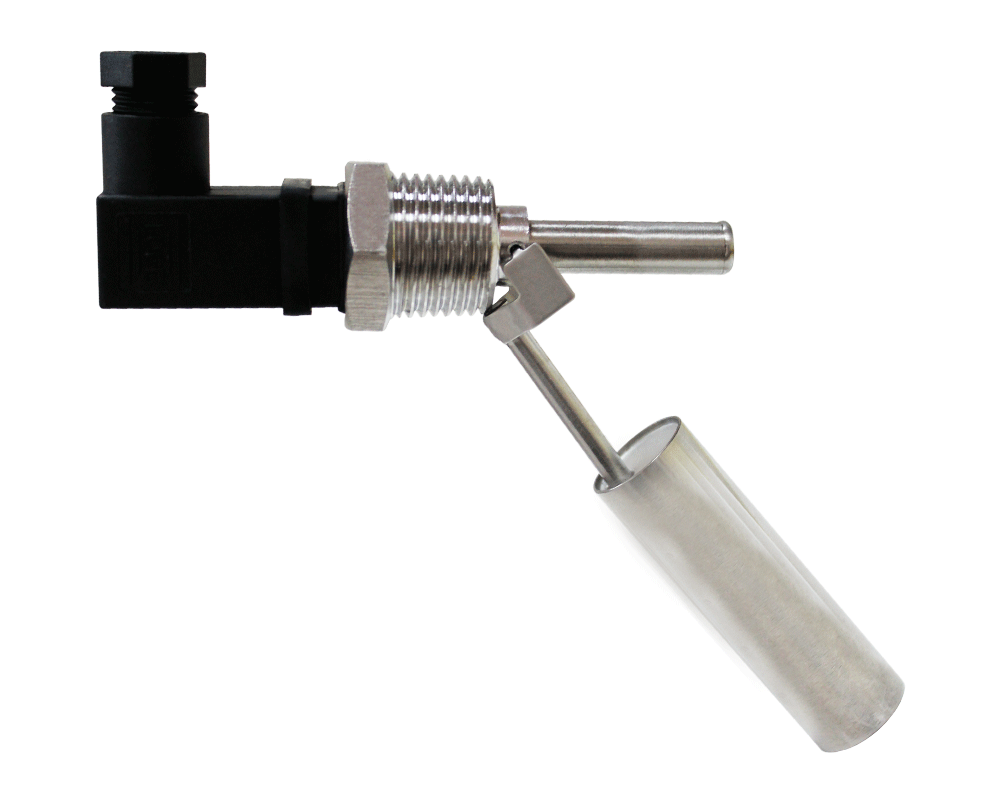

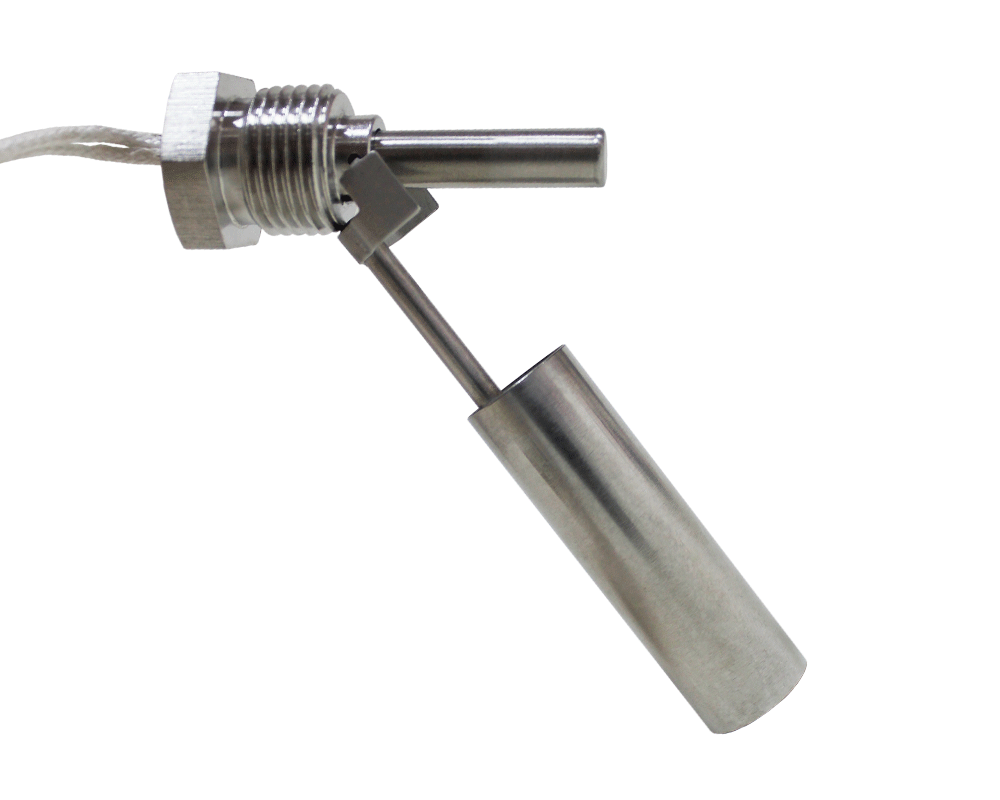

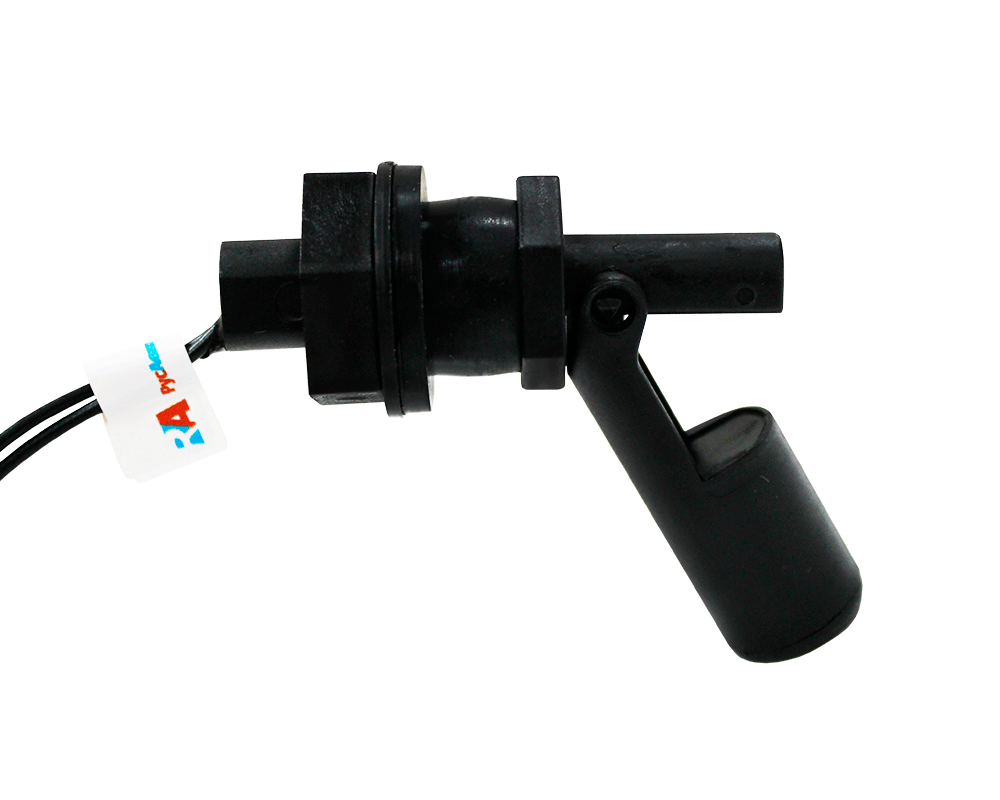

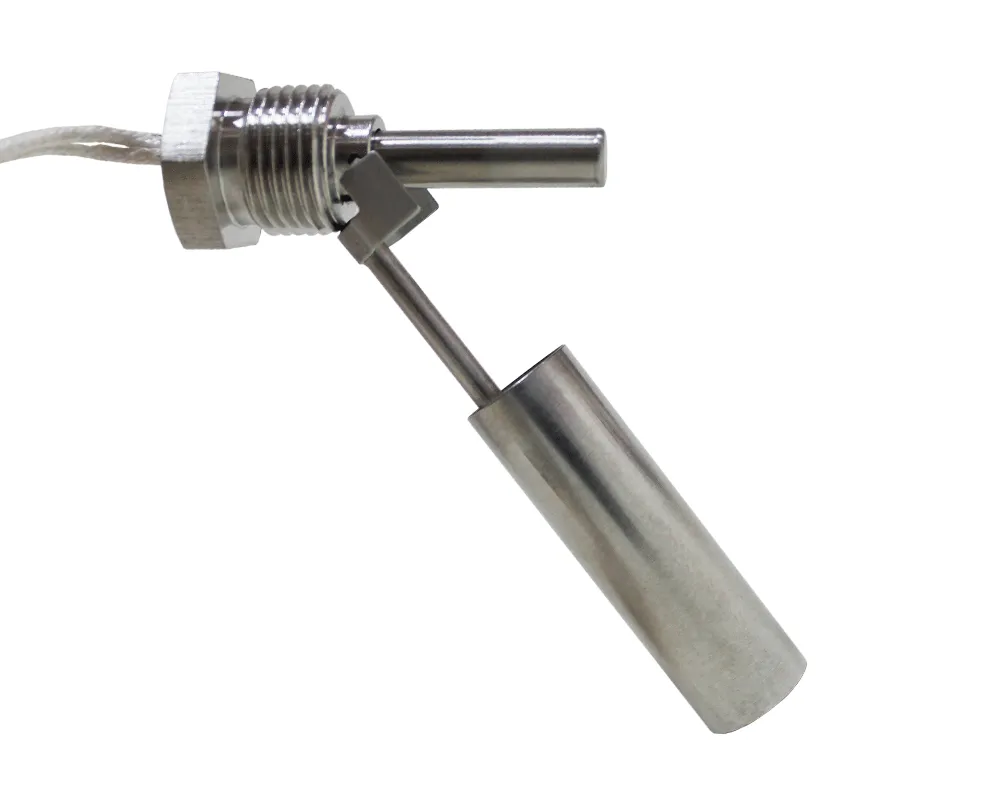

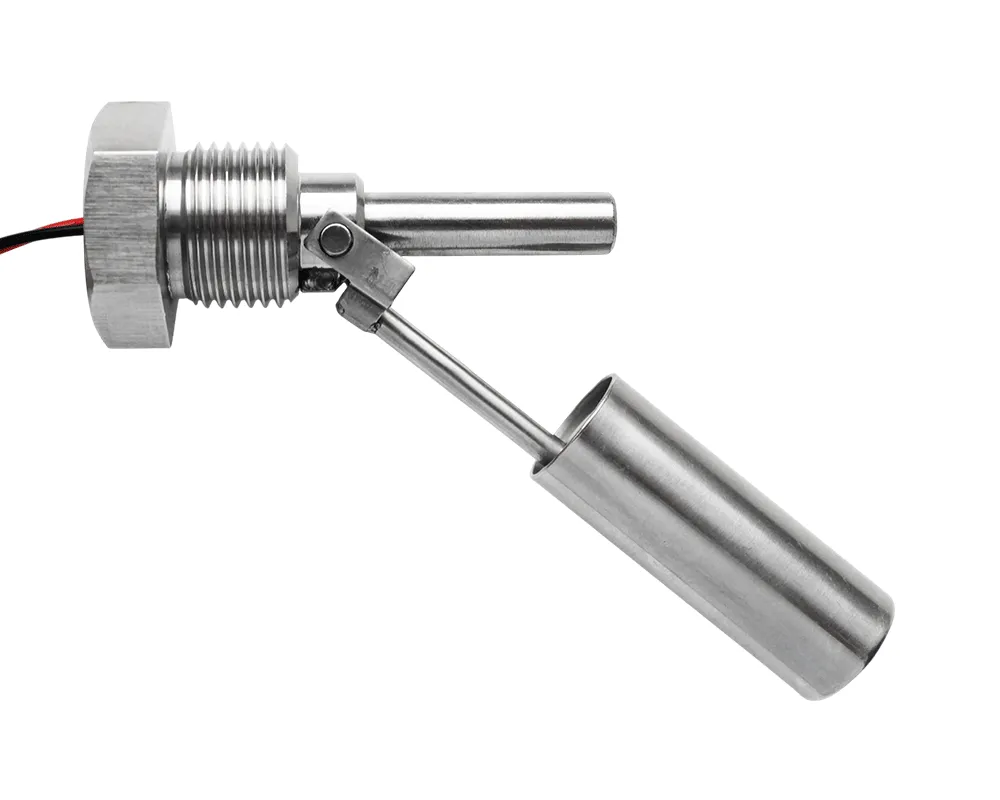

• Горизонтальное с шарниром. Поплавок с герконом устанавливается в выступающей части корпуса датчика, за осью шарнира и вращается относительно точки крепления.

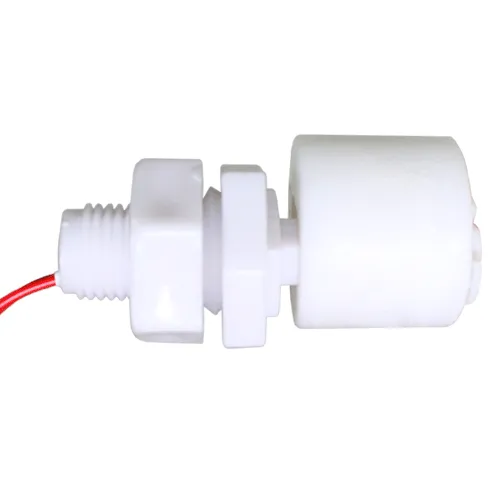

• Горизонтальное. Подходит только для бокового монтажа, поплавок ходит строго поступательно вниз и вверх относительно точки крепления.

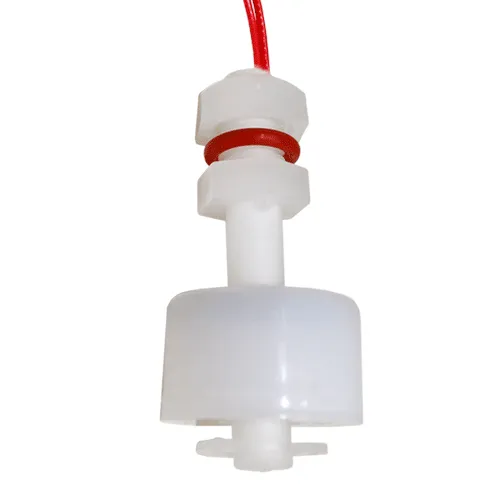

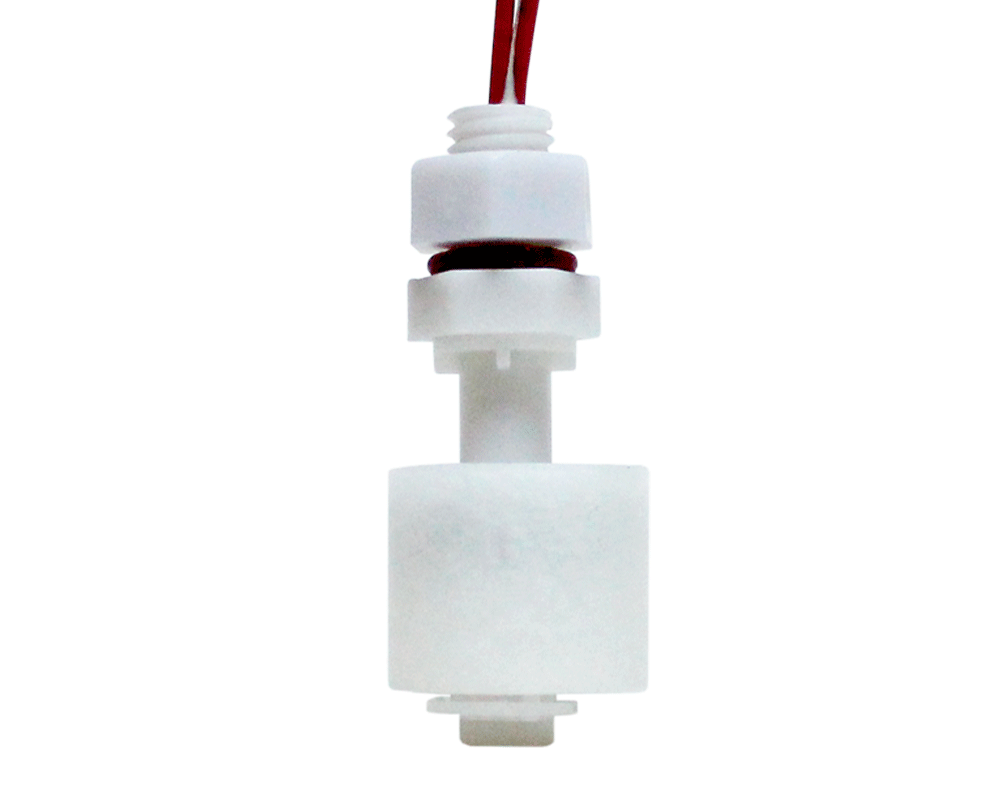

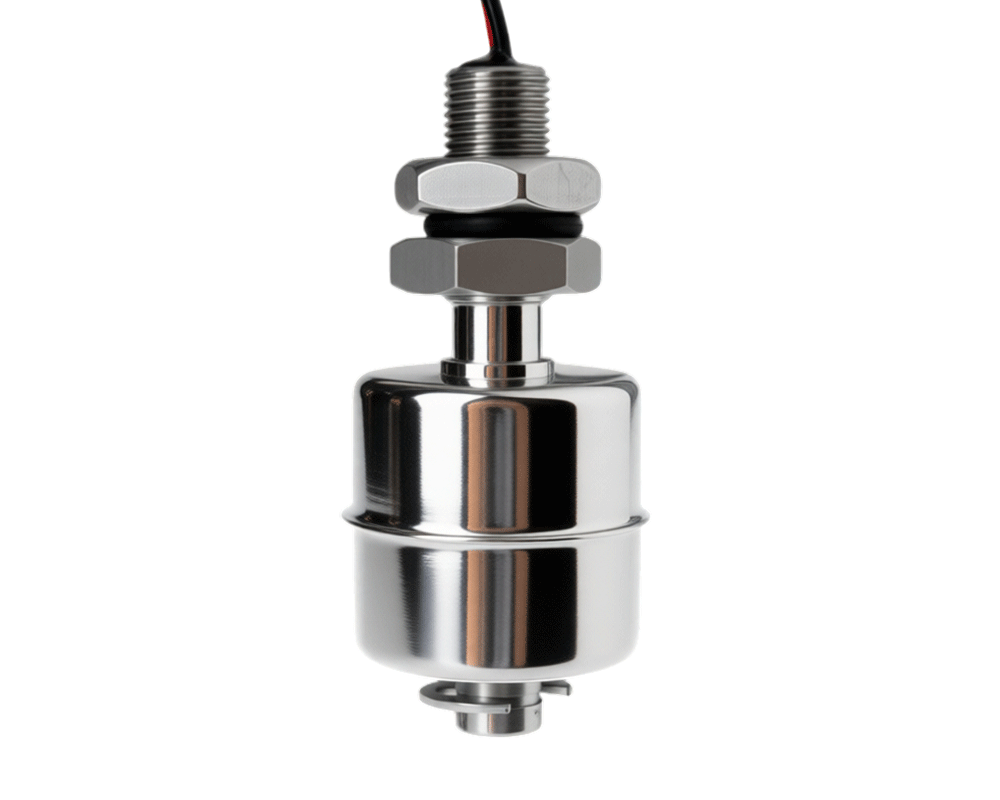

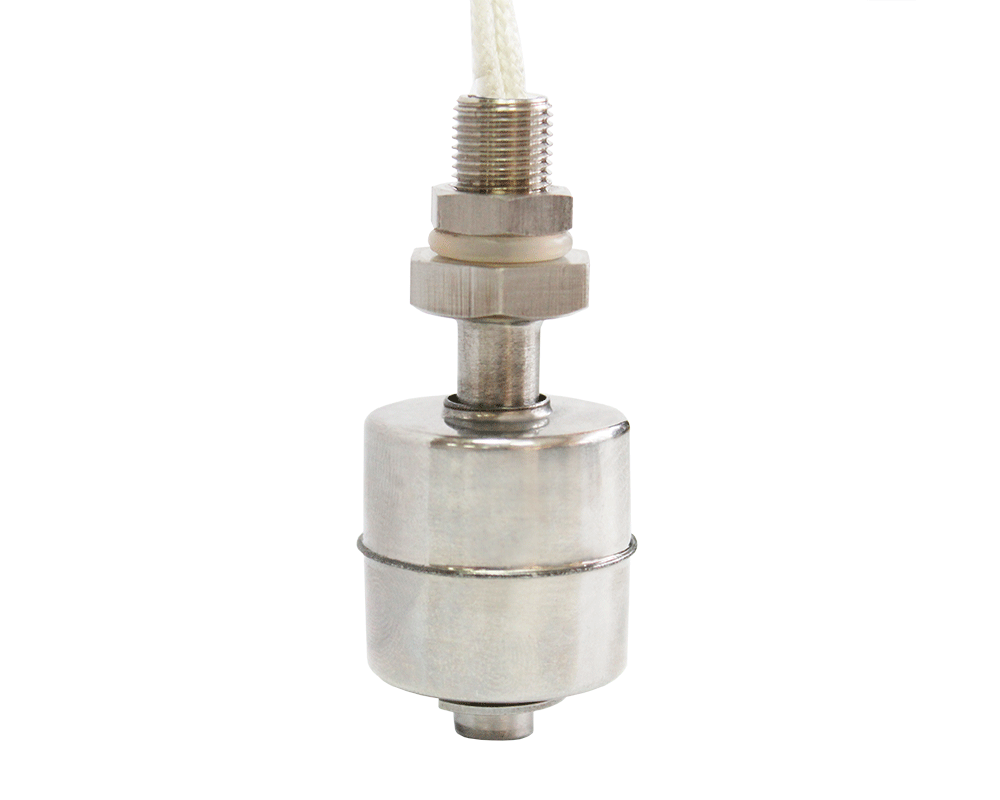

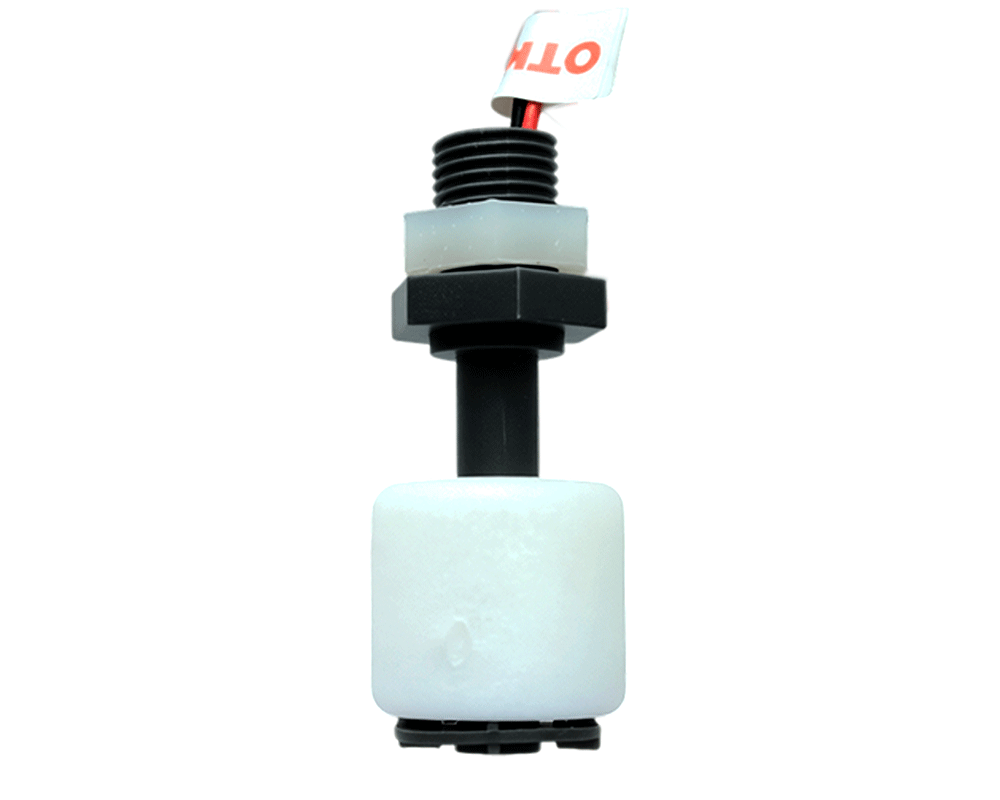

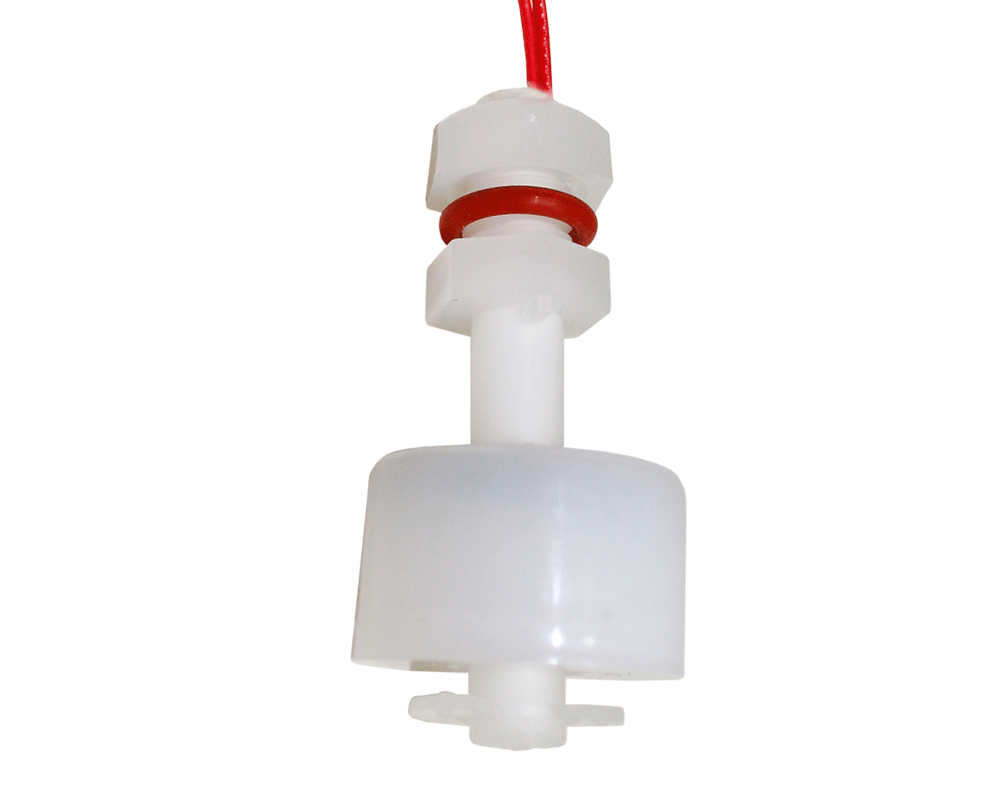

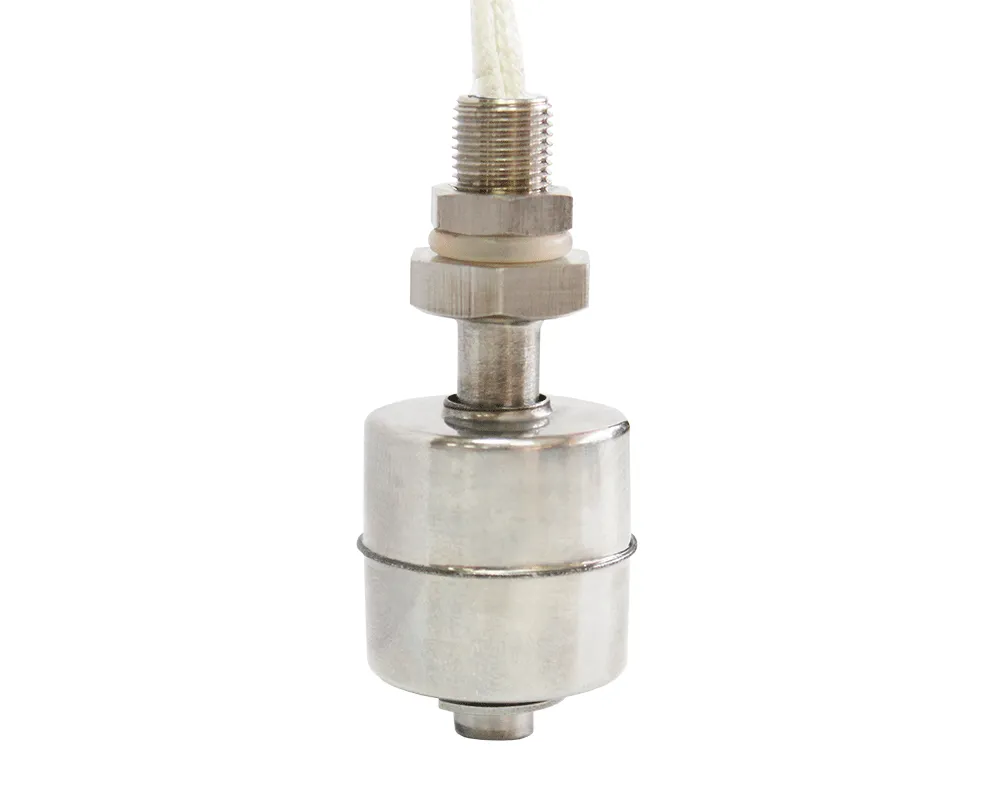

• Вертикальное. Поплавок с герконом двигается по направляющему штоку.

Перемещение поплавка происходит под гидравлическим воздействием технологической жидкости. Поднимая поплавок до определенной отметки, геркон попадает под действие магнита. В этот момент происходит коммутация выходной цепи сигнализатора. При убывании уровня все происходит в обратном порядке.

Крепеж осуществляют через стенку емкости, поэтому все сигнализаторы имеют уплотнительную прокладку и фиксирующую гайку. Электрическое подключение к датчику выполняют одним из двух способов: встроенным кабелем или съемным разъемом. Это зависит от конкретной модификации.

Применение сигнализаторов XSON магнитного типа

Поплавковый герконовый датчик уровня жидкости XSON подходит для работы с водой и водными растворами, различными маслами и другими веществами, плотность которых не меньше 700 грамм на литр. Основные промышленные отрасли, где используют приборы:

• химия;
• нефтехимия;
• пищевые предприятия;
• жилищно-коммунальное хозяйство;
• водоочистка и др.

Типовыми задачи, которые решают с помощью сигнализаторов XSON – контроль и сигнализация минимального, максимального и промежуточного уровня. С помощью приборов обеспечивают защиту от переполнения или сухого хода, а также реализуют простейшее двухпозиционное регулирование или автоматические алгоритмы наполнения и опорожнения емкости.

Монтажные возможности серии не ограничены. Датчики могут быть установлены в открытые и закрытые резервуары, в баки, колонны, трубопроводы и другие технические узлы. Их можно установить в бак автоцистерны. Главное соблюдать максимальные эксплуатационные параметры.

Технические характеристики магнитных сигнализаторов XSON

Основные технические параметры поплавковых сигнализаторов от XSON:

• Материал изготовления корпусной и поплавковой части: полипропилен, ПВДФ, нержавеющая сталь SUS 304
• Максимальное давление при эксплуатации: для пластикового исполнения до 5 бар, для стального до 15 бар
• Рабочий температурный диапазон: минимум -20°C, максимум опциональный +80 или +150°C
• Пределы коммутирования:
  • для 220 В AC 1А
  • для 24 В DC 0,5 А
• Технологическое присоединение: M8, M16, G 1/8", G 1/4", G 1/2", 1/2" NPT
• Выходное реле: реле SPST NO/NC
• Минимальное значение плотности: опционально от 700 до 900 граммов на литр
