Аналоговые преобразователи

Назначение аналоговых преобразователей

Спектр задач, решаемых аналоговыми преобразователями, достаточно обширен:

• Высокоточные измерения электрических величин, их сопутствующих и производных (ток, напряжение, мощность, сопротивление, частота);
• Гальваническая развязка по входу/выходу, масштабирование сигналов датчиков;
• Сбор параметров и значений измеряемых величин;
• Нормирование сигнала выхода под стандартный (0-20 мА или 0-10 В);
• Регулирование и управление (температурные контроллеры на терморезисторах/термопарах, управление потребляемой энергией);
• Согласование датчиков в системе;
• Мониторинг и сигнализация.

Преимущества

В сравнении с цифровыми приборами аналоговые измерительные преобразователи имеют такие достоинства:

• Экономичность и надежность
• Непрерывность измерений

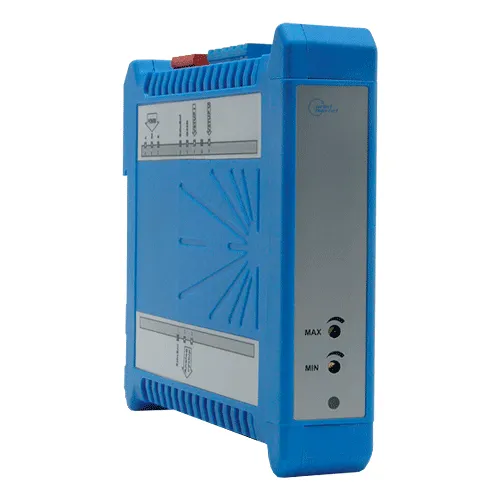

• Простота конструкции и компактные размеры (в большинстве случаев под DIN-рейку)

Стоит отметить такое качество:

• Специализированность – наиболее оптимальная работа с типовыми датчиками (например, типов Pt100, 100M и термопар)

Принцип работы приборов

В частных случаях методы измерений могут отличаться в зависимости от поддерживаемых сигналов, подаваемых на вход. Общие черты работы измерительных аналоговых преобразователей представлены на примере CN6000:

Аналоговые ток/напряжение, ТП, ТС подводятся ко входу прибора и далее входные схемы усиливают и преобразуют сигнал в соответствии с исходными настройками. После этого перед выходной схемой производится развязка и изолирование входных цепей от выходных. Конечная выходная схема формирует требуемые унифицированные сигналы.

Области применения

Аналоговые преобразователи используются в широких сферах:

• Общепромышленные нужды
• Сфера образования, стенды, лаборатории
• Опытное и наукоемкое производство
• Энергетика
• С/х, аграрный комплекс (терморегуляторы в инкубаторах)
• Промышленные АСУ

Недостатки

Среди недостатков приборов:

• Ограниченный выбор моделей с широким функционалом (что зачастую решается выбором цифровых приборов)
• Ограниченный диапазон (в сравнении с цифровыми преобразователями)
• Менее удобное представление информации для оператора
