Датчики уровня сыпучих материалов
Под сыпучими материалами в измерении уровня понимают не только материалы, состоящие из множества твердых микроскопических частиц, например, мука или цемент, но и твердые материалы с более крупным гранулометрическим составом, обладающие условной текучестью, например щебень, измельченная руда и т.д. В большинстве случаев, для задач измерения уровня сыпучих материалов не важно, является вещество одной природы, либо это смесь различных сыпучих веществ.
Модификации датчиков уровня сыпучих материаловВыбор датчика уровня сыпучих материалов
Быстрый просмотр | В наличии: Много Артикул: IL-LAA-N Ротационный датчик уровня INNOLevel IL-LAA-N для контроля и сигнализации предельного уровня сыпучих материалов, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
| 8 860 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Много Артикул: IL-LES-N Ротационный датчик уровня INNOLevel IL-LES-N для контроля и сигнализации предельного уровня сыпучих материалов, складная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
| 12 400 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Много Артикул: IL-LAA-N-Ex Ротационный датчик уровня INNOLevel IL-LAA-N-Ex для контроля и сигнализации предельного уровня сыпучих материалов,лопасть стандартная. Взрывобезопасный по пыли.
| 14 800 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Достаточно Артикул: IL-VM-N Вибрационный датчик уровня INNOLevel IL-VM-N для контроля и сигнализации предельного уровня сыпучих материалов. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
| 26 080 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: EKR-706-4 Ротационный датчик уровня NIVOROTA EKR-706-4 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
| 17 000 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Достаточно Артикул: ELS-R1 Экономичный ротационный датчик ELS-R1 для сигнализации предельного уровня заполнения сыпучих продуктов, универсальное исполнение для широкого применения прибора, производится в Евросоюзе и отличается высоким качеством исполнения. Корпус из алюминия с покрытием, измерительная часть из нержавеющей стали;...
| 11 304 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Много Артикул: ELS-R2 Датчики серии ELS-R2 применяются для контроля уровня различных сухих сыпучих продуктов и материалов, в том числе имеющих склонность к налипанию. Датчики серии ELS-R2 обладают оптимальным соотношением цены и качества.
| 13 536 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Мало Артикул: SE110BDRE Ротационный датчик уровня SE Series SE110BDRE для контроля и сигнализации предельного уровня сыпучих материалов. Общепромышленное исполнение.
| 10 396 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Достаточно Артикул: Solido 500-LEA Ротационный датчик уровня Solido 500-LEA для сыпучих продуктов. Отличительной особенностью выключателей Solido-500 LEA является оптимальное сочетание цены и качества. Датчики производятся в Евросоюзе по самым современным стандартам качества промышленных измерителей.
| 23 616 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Мало Артикул: Solido 500-LAA Ротационный датчик уровня Solido 500-LAA для сыпучих продуктов. Датчики производятся в Евросоюзе и отличаются высоким качеством исполнения, отвечающим современным международным требованиям к промышленному измерительному оборудованию.
| 18 000 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Достаточно Артикул: IL-VM-N-Ex Вибрационный датчик уровня INNOLevel IL-VM-N-Ex для контроля и сигнализации предельного уровня сыпучих материалов. Взрывозащищенное исполнение. Маркировка взрывозащитные DIP A20/A21 . Сертификат соответствия ТР ТС.
| 33 140 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: RN 3001 A011XA3B3M Ротационный датчик уровня Rotonivo RN 3001 A011XA3B3M для контроля и сигнализации предельного уровня сыпучих материалов, резиновая лопасть. Короткое исполнение.
| 69 215 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Много Артикул: ILTD0 Ротационный датчик уровня Torex ILTD0 для контроля и сигнализации предельного уровня сыпучих материалов. Благодаря простой установке и эксплуатации датчики подходят для работы с веществами различной плотности и размера гранул.
| 15 662 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Достаточно Артикул: IL-MAA Ротационный датчик уровня INNOLevel IL-MAA для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
| 10 860 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Достаточно Артикул: IL-MES Ротационный датчик уровня INNOLevel IL-MES для контроля и сигнализации предельного уровня сыпучих материалов, компактное исполнение, складная лопасть. Компактное исполнение.Сертификат соответствия ТР ТС.
| 13 280 руб./шт - + Заказать |

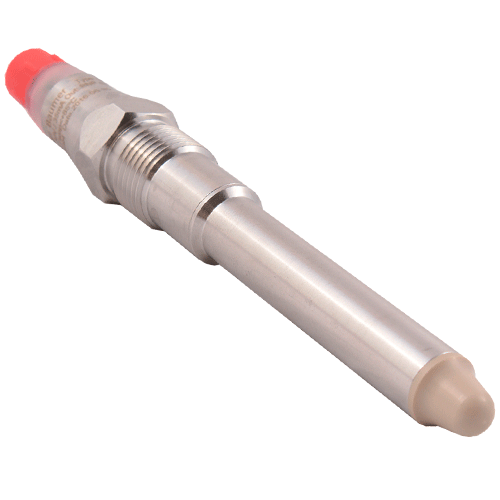

Быстрый просмотр | Под заказ Артикул: LBFS-B1421.0 Емкостный датчик уровня CleverLevel LBFS-B1421.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
| 23 210 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Много Артикул: ILTC0 Ротационный датчик уровня Torex ILTC0 для контроля и сигнализации предельного уровня сыпучих материалов. Благодаря простой установке и эксплуатации датчики подходят для работы с веществами различной плотности и размера гранул.
| 11 403 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Достаточно Артикул: IL-VM-N-L300 Вибрационный датчик уровня INNOLevel IL-VM-N-L300 для контроля и сигнализации предельного уровня сыпучих материалов. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
| 38 640 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Достаточно Артикул: IL-SAA-N-HT250 Ротационный датчик уровня INNOLevel IL-SAA-N-HT250 для контроля и сигнализации предельного уровня сыпучих материалов в процессах с темп до 250 °С, складная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
| 31 730 руб./шт - + Заказать |
Быстрый просмотр | В наличии: Много Артикул: IL-LEA-N Ротационный датчик уровня INNOLevel IL-LEA-N для контроля и сигнализации предельного уровня сыпучих материалов, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
| 10 750 руб./шт - + Заказать |
Модификации датчиков уровня сыпучих материалов
Датчики уровня сыпучих материалов или сыпучих веществ делятся на сигнализаторы и уровнемеры.
Сигнализаторы предельного уровня сыпучих материалов предназначены для выдачи сигнала при достижении материалом заданного уровня. Сигнализаторы уровня используют контактный метод измерения (ротационные, вибрационные, емкостные) или бесконтактный метод измерения (ультразвуковые, микроволновые, радиационные).
Уровнемеры сыпучих веществ или преобразователи уровня выдают информацию об уровне контролируемого материала непрерывно или с установленной дискретностью. Уровнемеры также могут использовать контактный метод (электромеханические лотовые, емкостные, микроволновые рефлексные) или бесконтактный метод (ультразвуковые, акустические, микроволновые).
Большое разнообразие методов и принципов измерения уровня сыпучих веществ обусловлены сложностью этого процесса. Наличие угла естественного откоса снижает точность одномерного измерения уровня не зависимо от физического принципа измерения уровня. Высокое пылеобразование ограничивает возможности применения контактного метода и ультразвука. Наличие адгезии, так же уменьшает возможности применения контактных методов. Гранулометрический состав и объемная плотность материалов требуют взвешенного подхода при применении контактных методов измерения.
Выбор датчика уровня сыпучих материалов
При выборе датчика уровня сыпучих материалов необходимо учитывать физико-механические характеристики и свойства контролируемого материала:
- гранулометрический состав – распределение частиц материала по различным фракциям (линейным размерам) – для вибрационных сигнализаторов предельного уровня с камертонным зондом, для акустических и ультразвуковых уровнемеров;
- насыпная плотность или объемная масса - масса материала находящегося в единице объема, который занимает материал – для ротационных и вибрационных датчиков уровня;
- влажность – доля влаги в сыпучем материале по отношению к весу материала – для емкостных и микроволновых рефлексных сигнализаторов уровня и уровнемеров.
- текучесть - способность сыпучих материалов и веществ вытекать с той или иной скоростью – для датчиков скорости потока и расходомеров сыпучих материалов;
- угол естественного откоса - угол образуемый линией естественного отвала материала и горизонталью – для всех видов преобразователей уровня сыпучих материалов;
- адгезия - способностью частиц сыпучих веществ, прилипать к твердым поверхностям – для всех видов сигнализаторов уровня использующие контактный принцип измерения.
- диэлектрическая проницаемость – характеризует реакцию вещества на воздействие электромагнитного поля – для емкостных датчиков уровня.
Разновидности датчиков уровня сыпучих материалов
Ротационные сигнализаторы уровня, вибрационные сигнализаторы уровня, емкостные сигнализаторы уровня, ультразвуковые сигнализаторы уровня, микроволновые сигнализаторы уровня, лотовые уровнемеры, ультразвуковые уровнемеры, микроволновые радарные уровнемеры, микроволновые рефлексные уровнемеры, емкостные уровнемеры.
