Индикаторы уровня Резерв-Эко в Москве
Индикаторы уровня Резерв-Эко предназначены для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
Указатели подходят для работы в составе технологических линий по производству питьевой и минеральной воды, сиропов и соков, растительных масел, газированных и алкогольных напитков (например, сатураторы, купажные отделения, бродильные чаны, аппараты розлива, танки для хранения продукта).
Указатели не подходят для оборудования, к которому предъявляют жесткие требования по исключению гигиенического риска (например, оборудование по производству молочных продуктов).
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P0700-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P0700-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
20 154 руб./шт
-
+
Заказать
|
||||||||||||||
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1550-SSG1/2/MN-A11
Индикатор уровня Резерв-Эко ILL-BP-A12-P1550-SSG1/2/MN-A11 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
20 696 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.

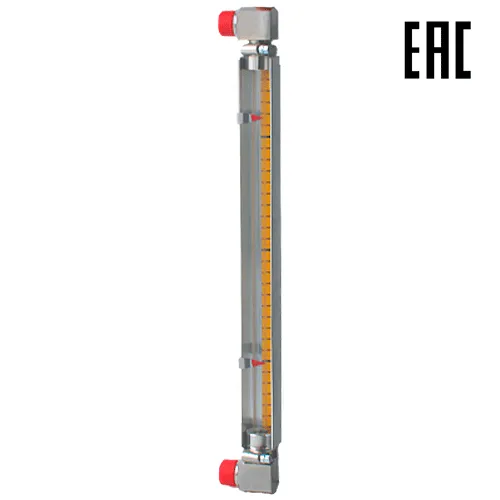

Артикул: ILL-BP-A12-P1940-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P1940-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
25 001 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1940-SSG1/2-HARH10/MV-A11
Индикатор уровня Резерв-Эко ILL-BP-A12-P1940-SSG1/2-HARH10/MV-A11 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
36 399 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1940-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P1940-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
19 422 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P2000-SSG1/2-HARH10/MNV-A11
Индикаторы уровня Резерв-Эко ILL-BP-A12-P2000-SSG1/2-HARH10/MNV-A11 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
38 431 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1600-SSG1/2-HARH10/MV-A11
Индикатор уровня Резерв-Эко ILL-BP-A12-P1600-SSG1/2-HARH10/MV-A11 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
35 276 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1600-SSG1/2/MV-A11
Индикатор уровня Резерв-Эко ILL-BP-A12-P1600-SSG1/2/MV-A11 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
30 389 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P0700-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P0700-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
17 254 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P0700-SSG1/2/MN-A11
Индикатор уровня Резерв-Эко ILL-BP-A12-P0700-SSG1/2/MN-A11 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
19 015 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1100-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P1100-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
22 139 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P2000-SSG1/2-HARH10/MN-A11
Индикатор уровня Резерв-Эко ILL-BP-A12-P2000-SSG1/2-HARH10/MN-A11 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
27 033 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P0380-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P0380-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
16 961 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P0380-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P0380-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
19 183 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P0350-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P0350-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
16 932 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P3000-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P3000-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
44 563 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P6000-SSG1/2-HARH10/MF-A11
Индикаторы уровня Резерв-Эко ILL-BP-A12-P6000-SSG1/2-HARH10/MF-A11 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
80 655 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1100-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P1100-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
20 521 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1500-SSG1/2/MN-A11
Индикатор уровня Резерв-Эко ILL-BP-A12-P1500-SSG1/2/MN-A11 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
23 507 руб./шт
-
+
Заказать
|
||||||||
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1000-SSG1/2-HARH10+MF-A11-PTFE
Индикатор уровня Резерв-Эко ILL-BP-A12-P1000-SSG1/2-HARH10+MF-A11-PTFE предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
29 413 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1000-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P1000-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
17 535 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1500-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P1500-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
18 863 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P2000-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P2000-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
19 499 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1700-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P1700-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
19 117 руб./шт
-
+
Заказать
|
||||||||||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1600-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P1600-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
18 990 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P5000-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P5000-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
62 871 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1300-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P1300-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
22 835 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1000-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P1000-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
21 098 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P0500-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P0500-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
17 066 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1700-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P1700-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
24 227 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P2900-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P2900-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
42 184 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P2700-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P2700-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
41 528 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1450-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P1450-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
23 448 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P1500-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P1500-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
23 531 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P2500-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P2500-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
40 871 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P2000-SSG1/2-HARH10
Индикатор уровня Резерв-Эко ILL-BP-A12-P2000-SSG1/2-HARH10 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
25 271 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: ILL-BP-A12-P0400-SSG1/2
Индикатор уровня Резерв-Эко ILL-BP-A12-P0400-SSG1/2 предназначен для прямого наблюдения за уровнем пищевых жидкостей в емкости при давлении до 0,4 МПа и температуре до +70°С.
|
18 946 руб./шт
-
+
Заказать
|
||||||||||||||
Особенности байпасных индикаторов уровня Резерв-Эко
Мы изготавливаем индикаторы уровня Резерв-Эко по техническим условиям АПНД.494531.100 ТУ и согласно ГОСТ 12.2.063-2015 «Арматура трубопроводная. Общие требования безопасности». Материалы, используемые в конструкции, соответствуют указаниям РТМ 27-72-15-82 «Порядок применения металлов, синтетических и других материалов, контактирующих с пищевыми продуктами и средами».
Детали, контактирующие с продуктом изготовлены из коррозийно-стойкой стали 12Х18Н10Т, а уплотнения – из пищевых марок резины по ТУ 38.105.1705-86. В качестве смотрового элемента используется прозрачная трубка из оргстекла Plexiglas.
Благодаря простой конструкции без подвижных частей, серия индикаторов Резерв-Эко наряду с моделями Резерв и Водомер составляет линейку экономичных указателей уровня. Функция этих устройств – показать относительное количество жидкости в емкости в виде столба, не измеряя и не представляя его в конкретных величинах.
Технические характеристики индикаторов уровня Резерв-Эко
Модельный ряд индикаторов уровня Резерв-Эко включает 4 варианта с типовой длиной из наличия на складе. А индивидуально под заказ мы изготавливаем указатель нужной длины в диапазоне от 100 до 2000 мм.
| Артикул (шифр изделия) | ILL-BP-A12-P□□□□-SSG1/2 |
| Диапазон рабочих температур | -30…+70°С |
| Номинальное (длительное рабочее давление) | 0,4 МПа (4 бар) |
| Максимально допустимое внутреннее избыточное давление (кратковременное) | 0,6 МПа (6 бар) |
| Климатическое исполнение ГОСТ 15150-69 | ТУ1 или У3.1 |
| Диапазон присоединительных длин L | 100…6000 мм (шаг 1 мм) |
| Присоединение к процессу | Цапковые концы с резьбой G1/2” |
| Материал уплотнений ИСО 1629-87 | Резиновая смесь 51-3050 ТУ 38.105.1705-86 |
| Материал смотровой трубки | Plexiglas XT (оргстекло) |
| Материал угольников | Сталь коррозийно-стойкая 12Х18Н10Т |
| Соответствие ТР ТС | Не подлежит обязательной сертификации |
Код заказа индикаторов уровня «Резерв-Эко»
Есть возможность заказа индикатора с фланцевым присоединением и отсечными кранами.
Возможен заказ защитного кожуха со шкалой и указателями предельных значений уровня (для стандартных размеров индикаторов: L=500, 1000, 1500, 2000). В этом случае при формировании артикула на конце добавляется индекс "-HARH10".
Устройство и принцип работы индикаторов уровня Резерв-Эко
Конструкция указателя состоит из нескольких деталей и представляет собой два фитинга с наружной присоединительной резьбой, в которых закреплена смотровая трубка. Каждый фитинг включает корпус 1, уплотнитель 2, втулку 4 и прижимную гайку 5. Уплотнители одновременно фиксируют и герметизируют трубку 3 при закручивании гайки.
Принцип работы устройства основан на законе сообщающихся сосудов: уровень столба жидкости в трубке соответствует уровню жидкости в ёмкости. Уровень рабочей среды определяют визуально по границе разделения жидкой и газообразной фаз.
Монтаж индикаторов уровня Резерв-Эко
Индикаторы уровня Резерв-Эко присоединяют к отводам емкости с помощью цапкового конца с резьбой G1/2” по ГОСТ 6357-81. Возможные способы монтажа:
- в отверстие стенки емкости с помощью контргайки и прокладки;
- на отводы с накидной гайкой и прокладкой;
- в разъемные муфты («муфты-американки») или приварные бобышки с намоткой ленты ФУМ;
- в разъемные муфты с помощью кольца круглого сечения (гнездо по ГОСТ 25065-90).
Комплект поставки индикаторов уровня Резерв-Эко
Комплект поставки индикаторов уровня Резерв-Эко включает два фитинга, смотровую трубку, паспорт и инструкцию, упакованные в жесткий футляр.
Паспорт и руководство по эксплуатации содержит отметку ОТК о прохождении выходного контроля и подробные инструкции по монтажу, использованию и техническому обслуживанию указателя.
По запросу доступны запасные уплотнители и смотровые трубки, а также дополнительные монтажные приспособления:
- ZTP13-□□□□ – запасная трубка из оргстекла (Plexiglas)
- RNW.25.00.003-NBR-F – уплотнитель
Также доступны 3D-модели указателей в 4-х форматах:
- IGES (igs, iges)
- Parasolid (x_t)
- STEP AP242 (stp, step)
- КОМПАС (m3d, a3d)
