Индикаторы уровня Каскад А20-С в Москве
Каскад А20-С надежный способ визуальной индикации количества жидкости в емкости при давлении среды до 25 бар и температуре до 110⁰С.
Работает без источников энергии методом прямого наблюдения границы разделения столба жидкости и газовой среды в прозрачной стеклянной трубке.
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0515-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С ILL-BP-A20-G0515-BRG1/2-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 275 руб./шт
-
+
Заказать
|
||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0745-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 473 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0250-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 047 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0500-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 253 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0300-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 086 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0355-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 138 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1380-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 833 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1450-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 922 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0200-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
14 996 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0380-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 151 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0280-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 072 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0271-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 060 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0305-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 087 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1420-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 885 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1020-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С ILL-BP-A20-G1020-BRG1/2-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 705 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0645-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С ILL-BP-A20-G0645-BRG1/2-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 383 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1240-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С ILL-BP-A20-G1240-BRG1/2-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 671 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1220-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С ILL-BP-A20-G1220-BRG1/2-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 639 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0350-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 265 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0630-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С ILL-BP-A20-G0630-BRG1/2-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 369 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1260-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С ILL-BP-A20-G1260-BRG1/2-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 691 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0380-BRG3/4-NBR-PN16-DN20
Индикаторы уровня Каскад А20-С ILL-BP-A20-G0380-BRG3/4-NBR-PN16-DN20 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
20 957 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0880-BRG1/2-NBR-PN16-DN15-V2
Индикаторы уровня ILL-BP-A20-G0880-BRG1/2-NBR-PN16-DN15-V2 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 251 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0300-BRG3/4-NBR-PN16-DN20
Индикаторы уровня Каскад А20-С ILL-BP-A20-G0300-BRG3/4-NBR-PN16-DN20 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
20 892 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0420-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С ILL-BP-A20-G0420-BRG1/2-NBR-PN16-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 189 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1350-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 798 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0450-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 215 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0570-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 319 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0900-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 602 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1250-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 674 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0850-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 562 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0550-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 305 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0650-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 383 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0800-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 512 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ

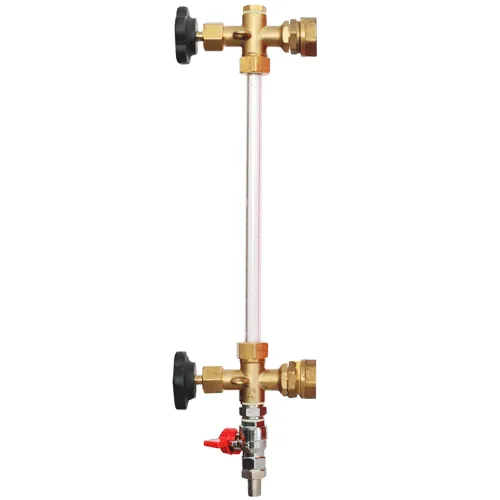

Артикул: ILL-BP-A20-G1005-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 692 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0915-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 614 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1200-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 619 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0425-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 189 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G1100-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
16 496 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-G0400-BRG1/2-NBR-PN16-DN15
Индикаторы уровня Каскад А20-С – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.
|
15 176 руб./шт
-
+
Заказать
|
||||||||||||||
Показать еще
Особенности байпасных указателей уровня Каскад А20-С
Устройство имеет вентили с ручным управлением для перекрытия прохода при плановом техническом обслуживании или возникновении нештатной ситуации.
Пробка и сливной кран позволяют проводить дренаж и продувку внутренних полостей при очистке указателей уровня Каскад А20-С, а также отбор проб рабочей среды.
Съемный ниппель, предусмотренный в конструкции крана, дает возможность подключить гибкий шланг или трубопровод для сбора жидкости в емкость или канализационный желоб.
Технические характеристики серии А20-С
- Максимальная рабочая температура +110°С
- Максимальное избыточное давление 25 бар
- Номинальное давление 16 бар
- Присоединительная длина 100…1500 мм
- Материал индикаторной трубки:
боросиликатное стекло 3,3
Рабочая среда – техническая вода, слабые водные растворы солей, этилового и метилового спиртов, минеральные моторные масла, а также прочие жидкости и суспензии, слабоагрессивные к материалам изделия.
Подключение к технологическому процессу обеспечивают штуцеры в виде ниппеля c трубной цилиндрической резьбой G1/2” ГОСТ 6357 / ISO 228 или фланцы DN20 PN16 исполнения B с присоединительными размерами по ГОСТ 33259-2015.
Исполнение с присоединительной резьбой
|
Исполнение с присоединительным фланцем
|
Материал уплотнений – резина на основе нитрилкаучука NBR ИСО 1629, позволяет индикаторам уровня Каскад А20-С работать на улице при температуре до -40⁰C в условиях макроклиматических районов У1 по ГОСТ 15150.
Материал корпусных деталей – латунь марок ЛС59-1, ЛС59-2 ГОСТ 15527 / MS58 DIN 17660, обладает повышенной прочностью и коррозионной стойкостью к атмосферным осадкам, конденсату и слабоагрессивным химическим веществам.
Надежность и простота конструкции серии А20-С
Изделие представляет собой два фитинга, между которыми установлена индикаторная трубка.
Соединение обеспечивают сальниковые узлы, состоящие из уплотнителя, нажимной втулки и гайки. Для фиксации и герметизации трубки достаточно закрутить гайку усилием не более 5 Н·м.
При постепенном износе уплотнителя его можно поджать дополнительным поворотом гайки во время работы, либо легко заменить при ремонте.
Отличительная особенность указателей уровня Каскад А20-С от более экономичных устройств Водомер и Резерв – установленные в фитингах клапаны вентильного типа.
- Клапанная пара «металл-металл» обладает повышенной износостойкостью.
- Уплотнительный узел клапана легко разобрать и заменить сальник.
Низкая теплопроводность рукояток, изготовленных из термостойкого пластика, исключает риск ожога при закрытии/открытии клапана.
Модельный ряд серии А20
Модельный ряд указателей уровня Каскад А20-С включает исполнения как со стандартной присоединительной длиной, так и отвечающей именно вашему запросу, в пределах минимального и максимального значения.
Для самостоятельного заказа изделия, пожалуйста, воспользуйтесь схемой формирования артикула:
Возможен заказ защитного кожуха со шкалой и указателями предельных значений уровня (для стандартных размеров индикаторов: L=500, 1000, 1500, 2000). В этом случае при формировании артикула на конце добавляется индекс "-HARH10".
Монтаж серии А20-С
Для монтажа указателя уровня Каскад А20-С нужно:
- установить фитинги в отводы емкости, герметизировав соединения
- разобрать сальниковые узлы
- индикаторную трубку поочередно вставить в фитинги
- затянуть сальниковые узлы
Рекомендуем подсоединять изделие к емкости в освещенной, легкодоступной для обслуживания зоне, а также принять меры по защите стеклянной трубки от ударов и деформаций.
Видео
Комплект поставки указателей Каскад А20-С
Мы упаковываем индикаторы уровня в разобранном виде (смотровая трубка + 2 фитинга) в жесткую упаковку, обеспечивающую сохранность деталей. В базовую комплектацию также входит паспорт с отметкой ОТК и руководство по эксплуатации, в которых подробно описаны сборка и монтаж изделия, не требующие специальных навыков и опыта.
Дополнительно по заявке клиента в комплект индикатора уровня мы включаем опции: защитный кожух, запасные уплотнители и трубки, монтажные приспособления.
