Индикаторы уровня Каскад А20-П в Москве
Надежный способ визуальной индикации количества жидкости в емкости при давлении среды до 6,3 бар и температуре до 70⁰С.
Работает без источников энергии методом прямого наблюдения границы разделения столба жидкости и газовой среды в прозрачной стеклянной трубке.
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0670-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0670-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
14 880 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1550-BRG3/4-NBR-PN04-DN20
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1550-BRG3/4-NBR-PN04-DN20 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
22 349 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1900-BRG1/2-NBR-PN04-DN15-HARH10
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1900-BRG1/2-NBR-PN04-DN15-HARH10 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
22 515 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0200-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0200-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
14 452 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1500-BRG3/4-NBR-PN04-DN20
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1500-BRG3/4-NBR-PN04-DN20 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
22 280 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1800-BRG3/4-NBR-PN04-DN20
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1800-BRG3/4-NBR-PN04-DN20 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
22 647 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1150-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1150-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 052 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1250-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1250-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 174 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1800-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1800-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 840 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1200-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1200-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 105 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1900-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1900-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 964 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1500-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1500-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 473 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P2000-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P2000-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
17 087 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0500-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0500-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
14 719 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1600-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1600-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 595 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1300-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1300-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 228 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1000-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1000-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
15 167 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1550-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1550-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 543 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0300-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0300-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
14 541 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0325-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0325-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
14 559 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0550-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0550-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
14 773 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0250-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0250-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
14 505 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1400-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1400-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 350 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0750-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0750-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
14 952 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P0900-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P0900-BRG1/2-NBR-PN04-DN15 – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
15 078 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1100-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1100-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
15 983 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: ILL-BP-A20-P1700-BRG1/2-NBR-PN04-DN15
Индикаторы уровня Каскад А20-П ILL-BP-A20-P1700-BRG1/2-NBR-PN04-DN15– это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 0,4 МПа / +70°С.
|
16 718 руб./шт
-
+
Заказать
|
||||||||||||||
Особенности байпасных указателей уровня Каскад А20-П
Устройство имеет вентили с ручным управлением для перекрытия прохода при плановом техническом обслуживании или возникновении нештатной ситуации.
Пробка и сливной кран позволяют проводить дренаж и продувку внутренних полостей при очистке указателей уровня Каскад А20-П, а также отбор проб рабочей среды.
Съемный ниппель, предусмотренный в конструкции крана, дает возможность подключить гибкий шланг или трубопровод для сбора жидкости в емкость или канализационный желоб.
Технические характеристики серии А20-П
- Максимальная рабочая температура +70°С
- Максимальное избыточное давление 6,3 бар
- Номинальное давление 4 бар
- Присоединительная длина 100…2000 мм
- Материал индикаторной трубки:
оргстекло ПММА (Plexiglas)
Рабочая среда – техническая вода, слабые водные растворы солей, этилового и метилового спиртов, минеральные моторные масла, а также прочие жидкости и суспензии, слабоагрессивные к материалам изделия.
Подключение к технологическому процессу обеспечивают штуцеры в виде ниппеля c трубной цилиндрической резьбой G1/2” ГОСТ 6357 / ISO 228 или фланцы DN20 PN16 исполнения B с присоединительными размерами по ГОСТ 33259-2015.
Исполнение с присоединительной резьбой
|
Исполнение с присоединительным фланцем
|
Материал уплотнений – резина на основе нитрилкаучука NBR ИСО 1629, позволяет индикаторам уровня Каскад А20-П работать на улице при температуре до -40⁰C в условиях макроклиматических районов У1 по ГОСТ 15150.
Материал корпусных деталей – латунь марок ЛС59-1, ЛС59-2 ГОСТ 15527 / MS58 DIN 17660, обладает повышенной прочностью и коррозионной стойкостью к атмосферным осадкам, конденсату и слабоагрессивным химическим веществам.
Надежность и простота конструкции серии А20-П

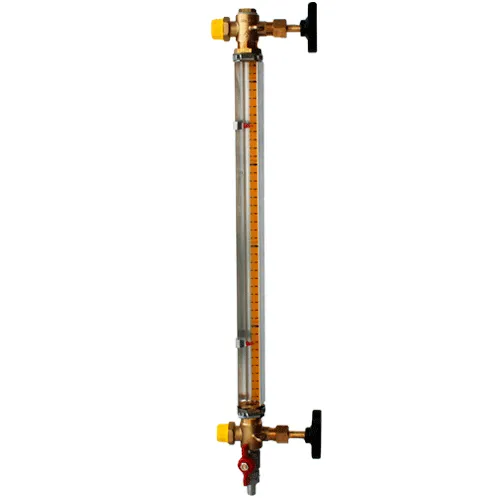

Изделие представляет собой два фитинга, между которыми установлена индикаторная трубка.
Соединение обеспечивают сальниковые узлы, состоящие из уплотнителя, нажимной втулки и гайки. Для фиксации и герметизации трубки достаточно закрутить гайку усилием не более 5 Н·м.
При постепенном износе уплотнителя его можно поджать дополнительным поворотом гайки во время работы, либо легко заменить при ремонте.
Отличительная особенность указателей уровня Каскад А20-П от более экономичных устройств Водомер и Резерв – установленные в фитингах клапаны вентильного типа.
- Клапанная пара «металл-металл» обладает повышенной износостойкостью.
- Уплотнительный узел клапана легко разобрать и заменить сальник.
Низкая теплопроводность рукояток, изготовленных из термостойкого пластика, исключает риск ожога при закрытии/открытии клапана.
Модельный ряд серии А20
Модельный ряд указателей уровня Каскад А20-П включает исполнения как со стандартной присоединительной длиной, так и отвечающей именно вашему запросу, в пределах минимального и максимального значения.
Для самостоятельного заказа изделия, пожалуйста, воспользуйтесь схемой формирования артикула:
Возможен заказ защитного кожуха со шкалой и указателями предельных значений уровня (для стандартных размеров индикаторов: L=500, 1000, 1500, 2000). В этом случае при формировании артикула на конце добавляется индекс "-HARH10".
Монтаж серии А20-П
Для монтажа указателя уровня Каскад А20-П нужно:
- установить фитинги в отводы емкости, герметизировав соединения
- разобрать сальниковые узлы
- индикаторную трубку поочередно вставить в фитинги
- затянуть сальниковые узлы
Рекомендуем подсоединять изделие к емкости в освещенной, легкодоступной для обслуживания зоне, а также принять меры по защите стеклянной трубки от ударов и деформаций.
Видео
Комплект поставки указателей Каскад А20-П
Мы упаковываем индикаторы уровня в разобранном виде (смотровая трубка + 2 фитинга) в жесткую упаковку, обеспечивающую сохранность деталей. В базовую комплектацию также входит паспорт с отметкой ОТК и руководство по эксплуатации, в которых подробно описаны сборка и монтаж изделия, не требующие специальных навыков и опыта.
Дополнительно по заявке клиента в комплект индикатора уровня мы включаем опции: защитный кожух, запасные уплотнители и трубки, монтажные приспособления.
