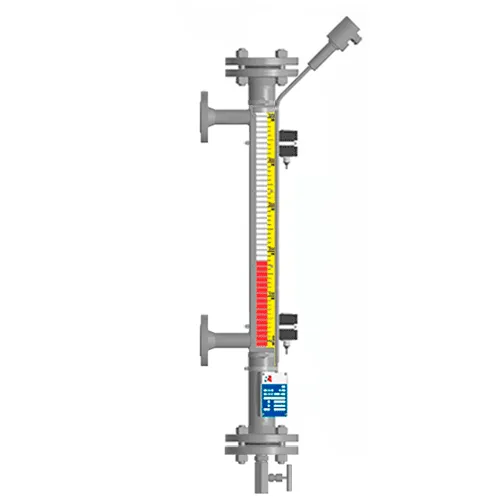

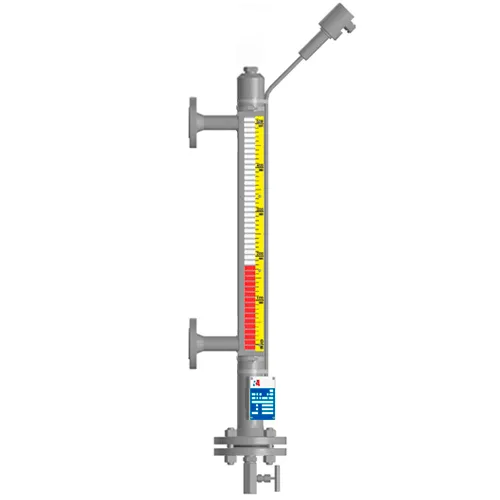

Байпасные уровнемеры для жидкости

Назначение байпасных уровнемеров для жидкости

В сочетании с магнитострикционным датчиком уровня визуальный уровнемер способен осуществлять непрерывный мониторинг уровня и передавать сигнал в автоматизированную систему управления.

Для контроля предельных уровней заполнения байпасные уровнемеры для жидкостей комплектуются сигнализаторами уровня.

В случае аварии и невозможности подачи электроэнергии на производство уровнемер байпасный будет показывать количество жидкости в баке на индикаторной линейке даже в отсутствие электропитания.

Модификации байпасных уровнемеров

Модельный ряд визуальных уровнемеров включает себя изделия от различных производителей.
В таблице представлены общие характеристики и особенности по сериям.

Модель	Длина участка контроля уровня жидкости	Рабочая температура среды	Рабочее давление среды	Защита	Особенности
ILL-BM-B	300…2500 мм	-40…+350°С	до 40 бар	Климатическое исполнение В5 и ОМ4 по ГОСТ 15150-69	Собственное производство, возможность комплектации уровнемером и сигнализаторами, наличие бюджетной линейки для низких температур и давлений
EF/MEF	150…5800 мм	-20…+400°С	до 100 бар	IP67	Возможность интеграции в АСУ ТП
NivoFlip	500…5500 мм	-35…+250°С	до 100 бар	–	Возможность интеграции в АСУ ТП

Для правильного выбора модели визуального уровнемера жидкости необходимо учитывать специфику сферы применения, где планируется использование. А также брать в учет параметры и свойства самого процесса и требований, предъявляемых регламентом производства при измерении жидкости.

Вы можете получить консультацию специалистов «РусАвтоматизации». Наши инженеры помогут выбрать прибор, подходящий под ваши требования и условия эксплуатации.

Визуальные уровнемеры преимущества

У данной группы устройств измерения уровня выделяются следующие преимущества:

• Возможность работы с повышенной температурой и давлением;
• Работа с агрессивными средами;
• Возможность обслуживания прибора без остановки хода технологического процесса (при наличии отсечных кранов);
• Постоянный визуальный контроль значения уровня жидкости;
• Работа прибора без питания от сети в случае прекращения подачи электроэнергии в следствие аварии;
• Возможность использования вместе с магнитострикционным датчиком или сигнализатором уровня и последующим подключением к SCADA-системе.

Визуальный уровнемер принцип действия

Данный тип уровнемеров является достаточно простым в установке, обслуживании и эксплуатации. Принцип действия визуальных уровнемеров основан на законе сообщающихся сосудов. Сам прибор монтируется к стенке емкости или резервуара с внешней стороны и образует с ним сообщающийся сосуд.

Внутри уровнемера находится магнитный поплавок, который является чувствительным элементом и реагирует на изменение уровня воды в резервуаре.  Поплавок приводит в движение систему двухцветных магнитов, которые находятся внутри прибора. Магниты меняют свой цвет в зависимости от уровня и сообщают о значении уровня жидкости.

К байпасной камере монтируется магнитострикционный уровнемер или сигнализатор, который реагирует на магнитное поле поплавка внутри камеры, тем самым получая информацию о текущем уровне продукта. Полученные данные передаются в автоматизированную систему управления.

Применение визуальных уровнемеров для емкостей

Наибольшая востребованность байпасных поплавковых уровнемеров в таких технологических процессах как:

• На нефтеперерабатывающих заводах в качестве уровнемеров для резервуаров нефтепродуктов.
• На предприятиях транспорта и машиностроения также широко применяется на емкостях для хранения моторного или гидравлического масла, дизельного топлива, бензина и керосина.
• На химических производствах для емкостей, содержащих агрессивные вещества (кислоты, щелочи, соляные растворы).
• В котельных для получения актуальной информации об уровне жидкости в барабане котла.
• В качестве уровнемера для резервуаров с водой, используемой в технических целях или для пожаротушения.
• Также широко используется уровнемер для емкости с водой или другими жидкими веществами, которые применяются в технологических процессах на пищевых производствах.

Недостатки

Среди недостатков можно выделить необходимость остановки технологического процесса при первичной установке уровнемера и тщательной подготовки перед монтажом. Недопустима работа с сыпучими веществами.

Документация

• Каталог байпасных уровнемеров РусАвтоматизация
• Сертификат подтверждения соответствия ТРТС 032/2013 «О безопасности оборудования, работающего под давлением»
• Каталог байпасных уровнемеров FineTek EF
• Каталог измерителей уровня NivoFlip
• Руководстве по эксплуатации NivoFlip
• Руководство по эксплуатации MAK-100
