Краткий обзор датчиков уровня комбикормов в бункере

Производство комбикормов представляет собой совокупность технологических операций, позволяющих получить из исходного сырья, существенно неравномерного по своим физико-химическим и питательным свойствам, корм, соответствующий установленным зоотехническим требованиям.

Прием. Измерение

Необходимый запас сырья для обеспечения непрерывности производства создается в силосах с исходными материалами, такими как пшеница, кукуруза, соя и т.д. Так как загрузка силосов указанными сыпучими материалами осуществляется сверху с помощью транспортеров различных конструкций, то этот процесс сопровождается обильным пылеобразованием, в результате применение, например, ультразвукового метода измерения не рекомендуется.

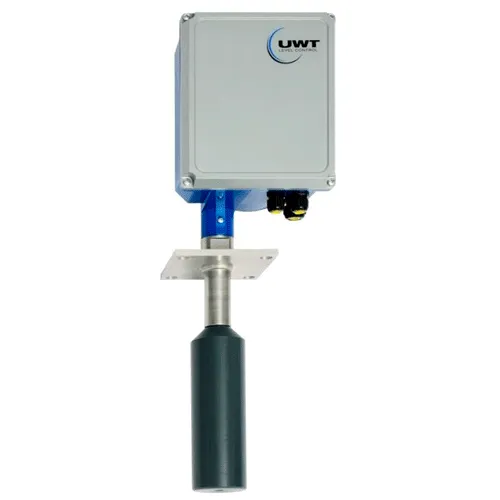

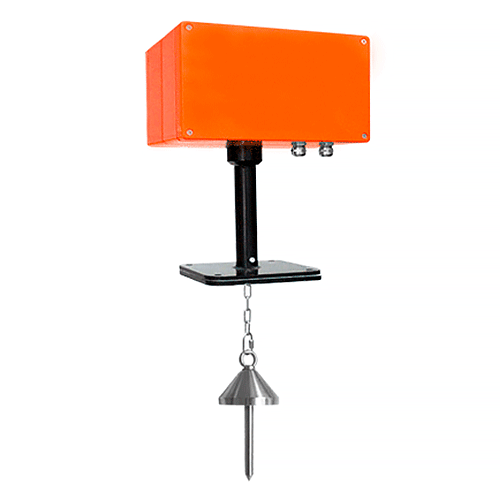

Для корректного контроля уровня корма или иных сильно пылящих сред используются как правило лотовые уровнемеры, например, Nivobob NB4000. Такие датчики обладают самой высокой точностью, поскольку осуществляют контакт со средой в точке, в отличие от радарных, которые образуют «пятно» контакта.

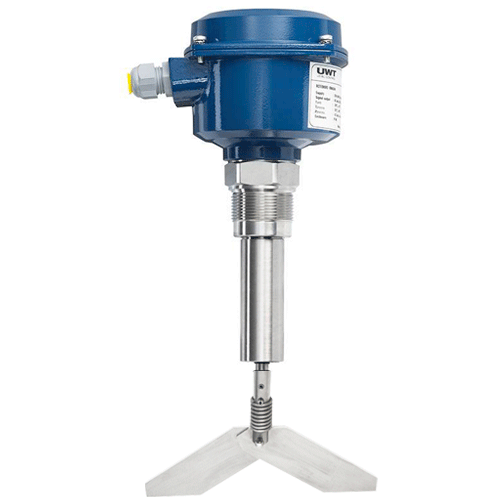

Для контроля достижения предельных значений уровня загрузки силосов обычно применяются ротационные датчики уровня, обладающие высокой механической прочностью и нечувствительностью к пыли, влаге и налипаниям. Хорошо зарекомендовали себя ротационные сигнализаторы Rotonivo производства компании UWT и электромеханические датчики контроля комбикорма в силосах INNOLevel.

Аналогичным функционалом обладают и микроволновые датчики потока MWS-DP-3.

Измельчение. Смешивание

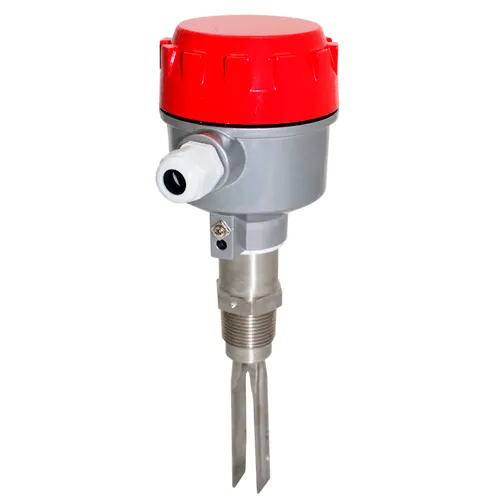

На участке размола и смешивания в приготовленную смесь сыпучих материалов может добавляться и определенное количество жидкости в виде масел, жиров, мелассы и пр. Жидкости подаются в смеситель из отдельных резервуаров. Уровень жидкости в этих резервуарах измеряется с помощью бесконтактных ультразвуковых уровнемеров EasyTREK, а достижение предельных уровней контролируется сигнализаторами уровня, обычно вибрационного типа, например, INNOLevel Vibro U.

На участке кондиционирования и гранулирования полученная в смесителе смесь подвергается дополнительной обработке: добавлению влаги с помощью пара или воды, растиранию и последующему гранулированию, высушиванию и охлаждению полученных гранул – пеллет.

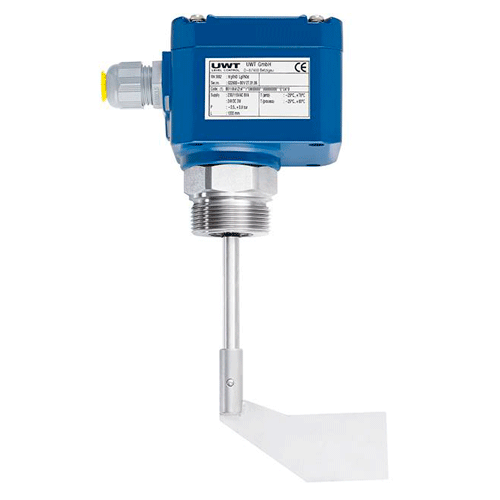

Контроль верхнего и нижнего уровней заполнения приёмных бункеров осуществляется сигнализаторами уровня – датчиками наполненности бункера для комбикорма, – устойчивыми к налипанию влажной массы и выдерживающими высокие механические нагрузки. Например, Rotonivo RN 3000, внешняя часть которых имеет тефлоновые уплотнители, обеспечивающие защиту высококачественных подшипников этих датчиков. Так как в кондиционер может подаваться пар, имеющий высокую температуру, применяемые датчики уровня должны иметь специальное высокотемпературное исполнение для обеспечения их надежной продолжительной работы.

Хранение

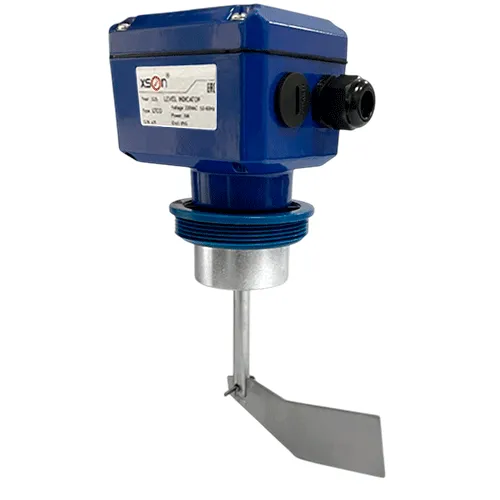

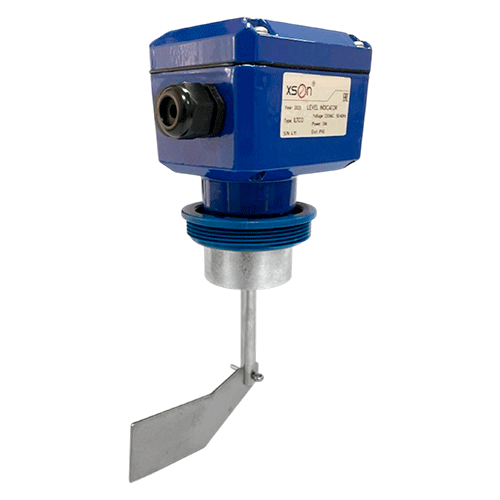

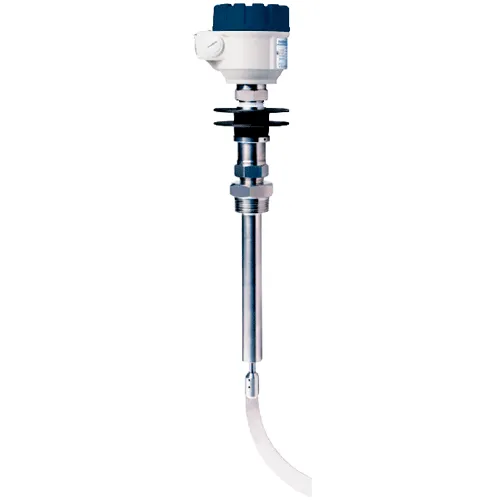

Готовый порошкообразный или гранулированный комбикорм транспортируется в силосы для хранения. Уровень продукта в силосах склада готовой продукции также необходимо постоянно контролировать для оптимизации процессов хранения и отгрузки продукции потребителю. Как и в случае с силосами исходных материалов, для измерения уровня можно применять электромеханические датчики уровня корма Nivobob 4200, ротационные сигнализаторы Rotonivo, Nivorota, Torex ILT.

В случаях, когда образующаяся в процессе производства пыль достигает взрывоопасных концентраций, необходимо использовать датчики во взрывозащищённом исполнении, имеющие соответствующий сертификат.

Конструктивные особенности

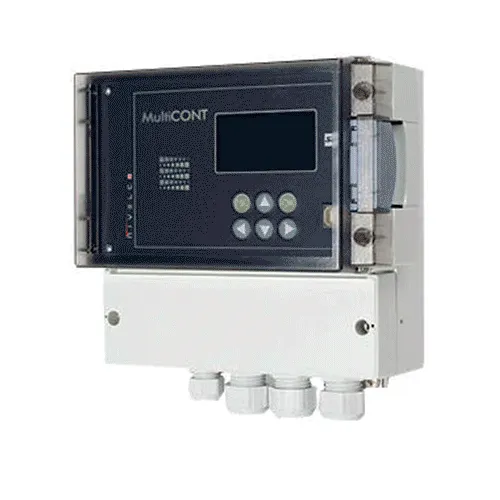

Для снижения затрат на прокладку кабельных линий к датчикам уровня EasyTek они могут быть подключены последовательно друг за другом к управляющему контроллеру MultiCont и передавать полученные значения уровня посредством цифрового сигнала HART. Кроме того, контроллеры MultiCont при работе совместно с ультразвуковыми датчиками уровня EasyTek позволяют осуществлять конфигурирование преобразователей, визуализацию результатов измерения, запись и хранение результатов и т.д.

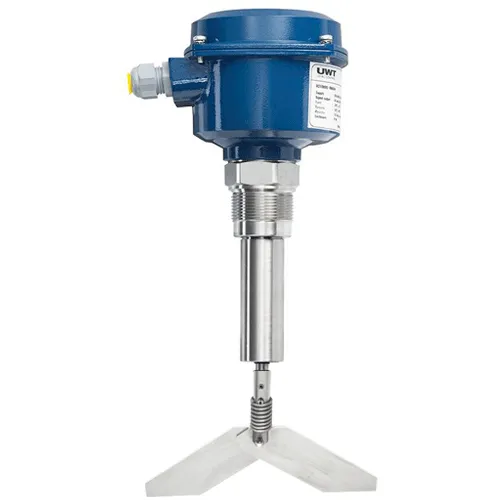

Ротационные сигнализаторы уровня Rotonivo также имеют несколько конструктивных исполнений, но отличия в данном случае заключаются в измерительной части. Конструкция модификаций датчика позволяет осуществлять монтаж на стенке силоса или трубопровода на том уровне, на котором требуется сигнализация значения. Данные датчики имеют взрывозащищённое исполнение и уровень функциональной безопасности SIL2. Класс защиты IP66 и широкий температурный эксплуатационный диапазон также позволяют применять данные датчики как внутри помещений, так и под открытым небом.
