Ротационные сигнализаторы сыпучих материалов INNOLevel в Москве
Ротационный сигнализатор уровня INNOLevel – универсальный, бюджетный датчик для контроля уровня сыпучих сред.

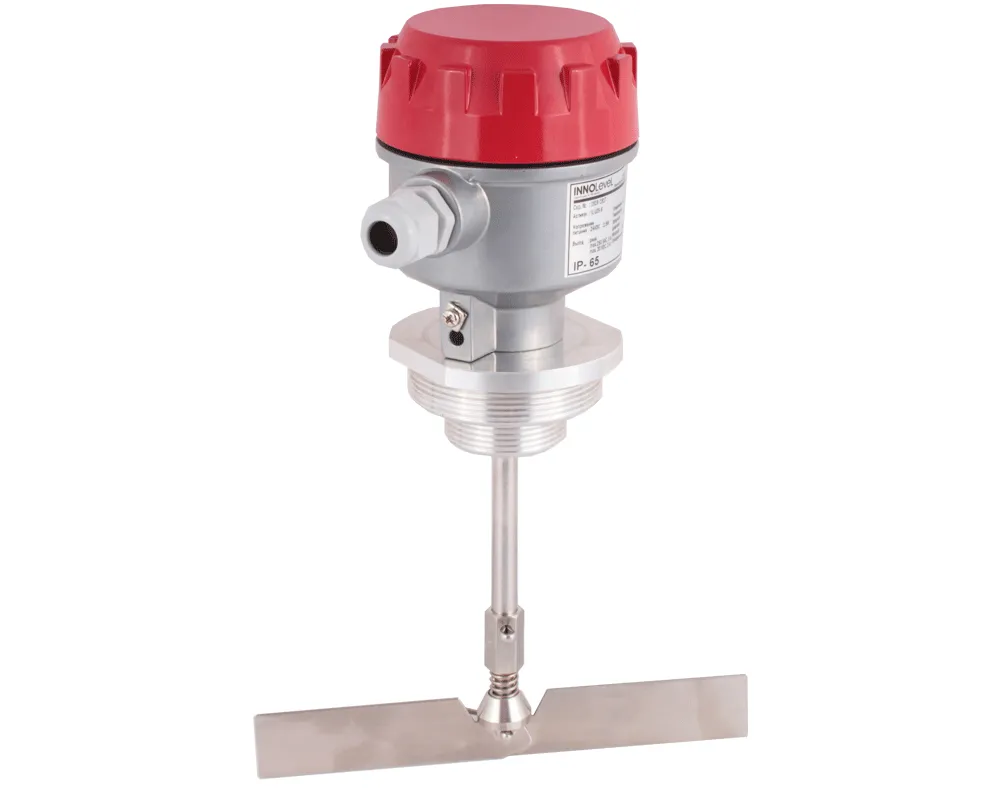

Флажковый сигнализатор уровня INNOLevel в общепромышленном исполнении используется совместно с сыпучими материалами, имеющими плотность от 100 г/л и размерами частиц от 50 мм. Предназначен для контроля достижения уровня в конкретной точке, как правило применяется для определения заполнения/опустошения ёмкостей, а также мониторинга промежуточных значений уровня.
|
Хит
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-LAA-N
Ротационный датчик уровня INNOLevel IL-LAA-N для контроля и сигнализации предельного уровня сыпучих материалов, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
15 750 руб./шт
-
+
Заказать
|
||||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Много

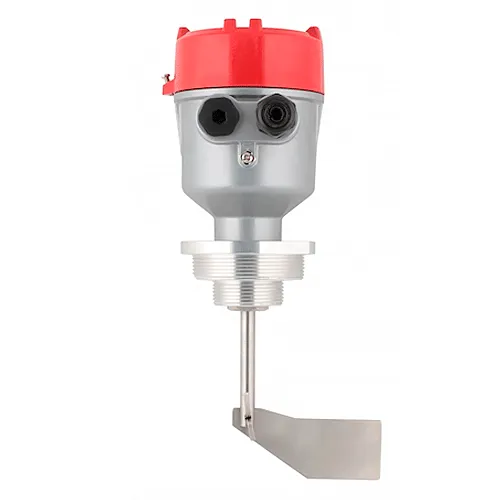

Артикул: IL-LAA-N-Ex
Ротационный датчик уровня INNOLevel IL-LAA-N-Ex для контроля и сигнализации предельного уровня сыпучих материалов,лопасть стандартная. Взрывобезопасный по пыли.
|
26 290 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Хит
В наличии Быстрый просмотр
|
В наличии: Достаточно

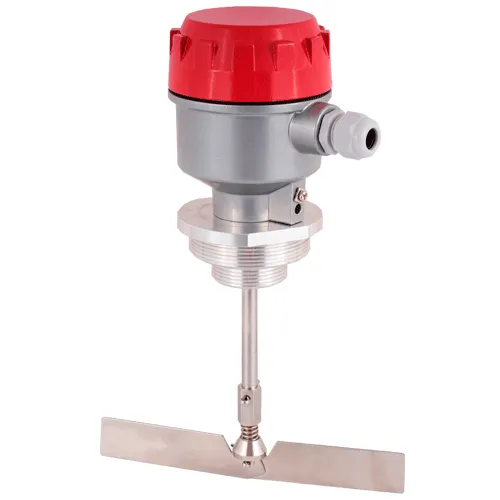

Артикул: IL-LES-N
Ротационный датчик уровня INNOLevel IL-LES-N для контроля и сигнализации предельного уровня сыпучих материалов, складная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
22 030 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Хит
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-MAA
Ротационный датчик уровня INNOLevel IL-MAA для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
18 380 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Хит
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-MES
Ротационный датчик уровня INNOLevel IL-MES для контроля и сигнализации предельного уровня сыпучих материалов, компактное исполнение, складная лопасть. Компактное исполнение.Сертификат соответствия ТР ТС.
|
22 470 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Советуем
В наличии Быстрый просмотр
|
В наличии: Много

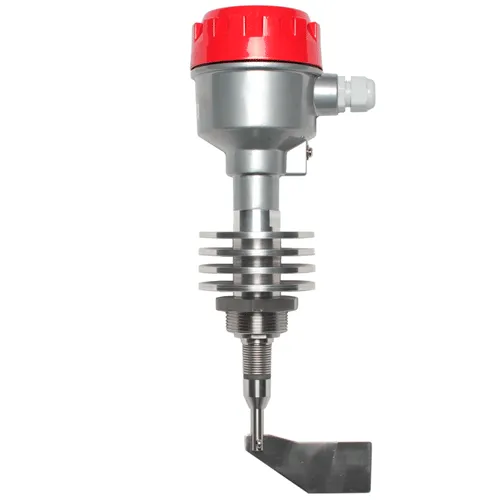

Артикул: IL-SAA-N-HT250
Ротационный датчик уровня INNOLevel IL-SAA-N-HT250 для контроля и сигнализации предельного уровня сыпучих материалов в процессах с темп до 250 °С, складная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
56 360 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-LAA-N-5
Ротационный датчик уровня INNOLevel IL-LAA-N-5 для контроля и сигнализации предельного уровня сыпучих материалов, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
18 430 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Хит
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-LEA-N
Ротационный датчик уровня INNOLevel IL-LEA-N для контроля и сигнализации предельного уровня сыпучих материалов, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
19 100 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Советуем
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: IL-SEA-N-HT250
Ротационный датчик уровня INNOLevel IL-SEA-N-HT250 для контроля и сигнализации предельного уровня сыпучих материалов в процессах с темп до 250 °С , складная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
59 350 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-LAS-N
Сигнализатор уровня сыпучих материалов плотностью не менее 100 г/литр, может применятся как датчик минимального, максимального или промежуточного уровня.
|
18 660 руб./шт
-
+
Заказать
|
||||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Много

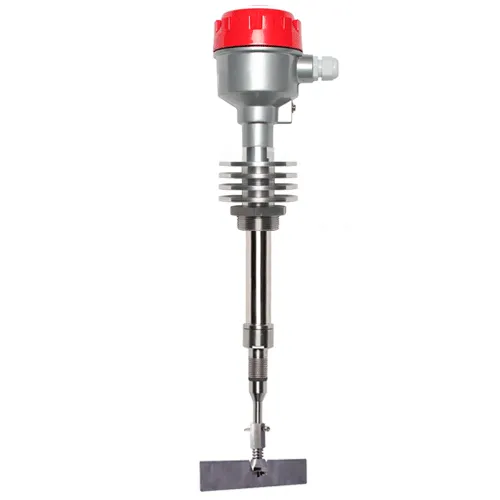

Артикул: IL-SAA-N-HT600
Ротационный датчик уровня INNOLevel IL-SAA-N-HT600 для контроля и сигнализации предельного уровня сыпучих материалов в процессах с темп до 600 °С, стандартая лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
82 830 руб./шт
-
+
Заказать
|
||||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-SAA-N-Ex-HT250
Ротационный датчик уровня INNOLevel IL-SAA-N-Ex-HT250 общепромышленного исполнения для контроля и сигнализации предельного уровня сыпучих материалов
в процессах с температурами до 250°С. Взрывобезопасный по пыли.
|
60 460 руб./шт
-
+
Заказать
|
||||||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-PS-EACS
Ротационный датчик уровня INNOLevel IL-PS-IL-PS-EACS для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
108 950 руб./шт
-
+
Заказать
|
||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Достаточно

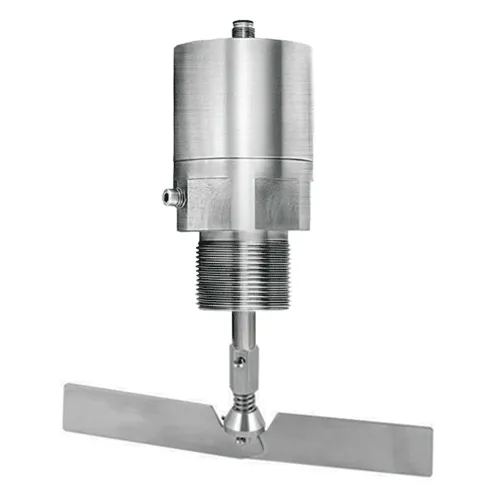

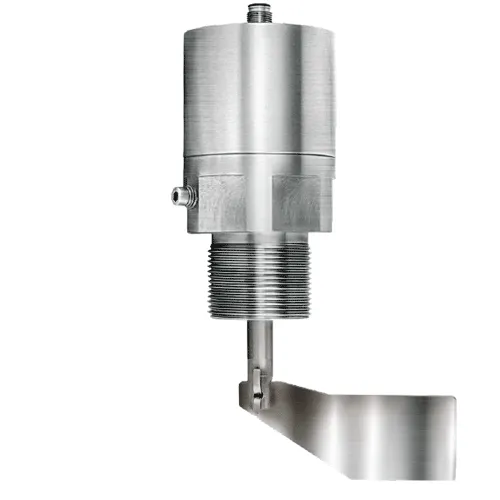

Артикул: IL-PS-EAMS
Ротационный датчик уровня INNOLevel IL-PS-EAMS для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
121 900 руб./шт
-
+
Заказать
|
||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: IL-PS-ESMS
Ротационный датчик уровня INNOLevel IL-PS-ESMS для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
124 480 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-MAS
Ротационный датчик уровня INNOLevel IL-MAS для контроля и сигнализации предельного уровня сыпучих материалов, складная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
19 440 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много

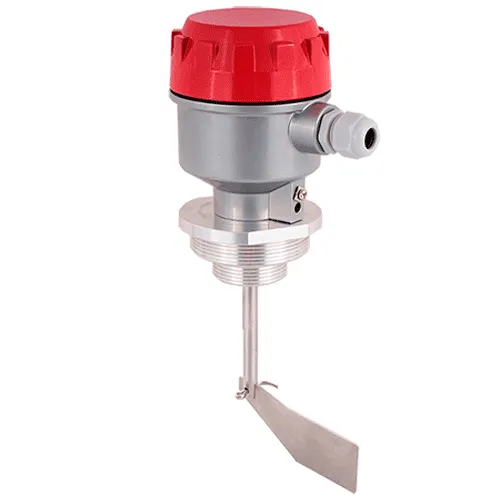

Артикул: IL-LBA-N
Ротационный датчик уровня INNOLevel IL-LBA-N для контроля и сигнализации предельного уровня сыпучих материалов, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
17 990 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-MEA
Ротационный датчик уровня INNOLevel IL-MEA для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
21 420 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-LDA-N
Ротационный датчик уровня INNOLevel IL-LDA-N для контроля и сигнализации предельного уровня сыпучих материалов, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
17 990 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-SEA-N-Ex-HT250
Ротационный датчик уровня INNOLevel IL-SEA-N-Ex-HT250 взрывозащищенного исполнения для контроля и сигнализации предельного уровня сыпучих материалов в процессах с температурами до 250°С
|
64 710 руб./шт
-
+
Заказать
|
||||||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-PS-ESCS
Ротационный датчик уровня INNOLevel IL-PS-ESCS для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
111 530 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Хит
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: IL-LEA-N-Ex
Ротационный датчик уровня INNOLevel IL-LEA-N-Ex для контроля и сигнализации предельного уровня сыпучих материалов. Взрывобезопасный по пыли.
|
32 380 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: IL-PS-EAMA
Ротационный датчик уровня INNOLevel IL-PS-EAMA для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
95 170 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: IL-SEA-N-HT600
Ротационный датчик уровня INNOLevel IL-SEA-N-HT600
общепромышленного исполнения для контроля и сигнализации предельного уровня сыпучих материалов в процессах с темп до 600 °С, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
86 530 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много

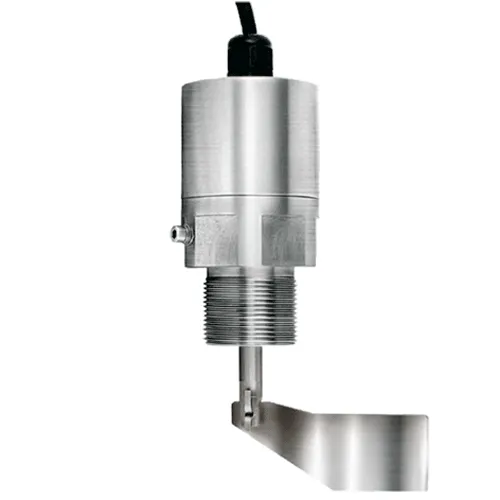

Артикул: IL-PS-EACS-Ex
Ротационный датчик уровня INNOLevel IL-PS-EACS-Ex для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
141 630 руб./шт
-
+
Заказать
|
||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-PS-AACS
Ротационный датчик уровня INNOLevel IL-PS-AACS для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
135 680 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-PS-AACA
Ротационный датчик уровня INNOLevel IL-PS-AACA для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
108 950 руб./шт
-
+
Заказать
|
||||||||||||||||
В наличии Быстрый просмотр
|
В наличии: Много

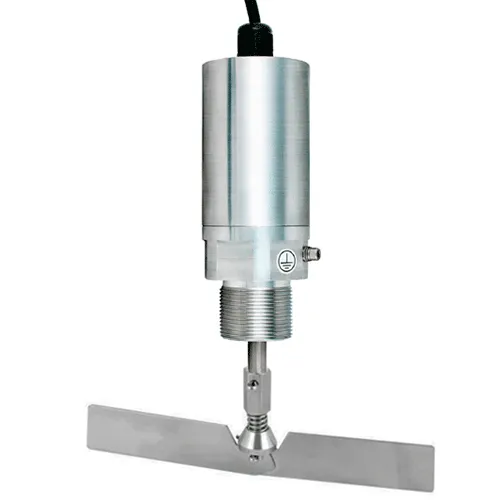

Артикул: IL-PS-ASCA
Ротационный датчик уровня INNOLevel IL-PS-ASCA для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
111 530 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-PS-ASCA-Ex
Ротационный датчик уровня INNOLevel IL-PS-ASCA-Ex для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
144 980 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-PS-AACA-Ex
Ротационный датчик уровня INNOLevel IL-PS-AACA-Ex для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
141 630 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-PS-AACS-Ex
Ротационный датчик уровня INNOLevel IL-PS-AACS-Ex для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
176 380 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-PS-ESCS-Ex
Ротационный датчик уровня INNOLevel IL-PS-ESCS-Ex для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
144 970 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-SEA-N-HT600-L500
Ротационный датчик уровня INNOLevel IL-SEA-N-HT600-L500
общепромышленного исполнения для контроля и сигнализации предельного уровня сыпучих материалов в процессах с темп до 600 °С, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
97 710 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: IL-SAA-N-HT600-L500
Ротационный датчик уровня INNOLevel IL-SAA-N-HT600-L500 для контроля и сигнализации предельного уровня сыпучих материалов в процессах с темп до 600 °С, стандартая лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
90 080 руб./шт
-
+
Заказать
|
||||||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Достаточно

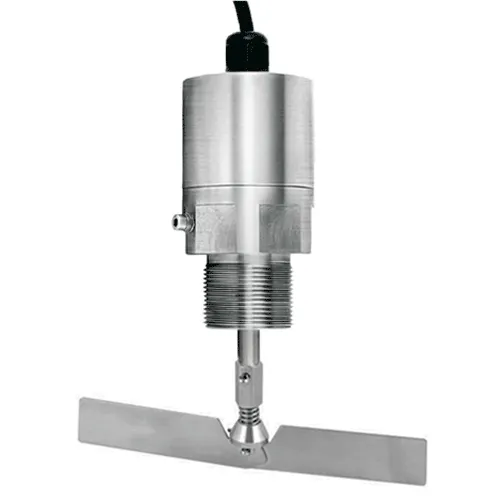

Артикул: IL-PS-ESCA
Ротационный датчик уровня INNOLevel IL-PS-ESCA для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Компактное исполнение. Сертификат соответствия ТР ТС.
|
84 800 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: IL-LEA-N-5
Ротационный датчик уровня INNOLevel IL-LEA-N-5 для контроля и сигнализации предельного уровня сыпучих материалов, стандартная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
21 800 руб./шт
-
+
Заказать
|
||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: IL-LES-N-Ex
Ротационный датчик уровня INNOLevel IL-LES-N-Ex для контроля и сигнализации предельного уровня сыпучих материалов, складная лопасть 28х200 мм. Взрывобезопасный по пыли.
|
35 290 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: IL-LAS-N-Ex
Сигнализатор уровня сыпучих материалов плотностью не менее 100 г/литр, может применятся как датчик минимального, максимального или промежуточного уровня.
|
29 220 руб./шт
-
+
Заказать
|
||||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 150 дн.

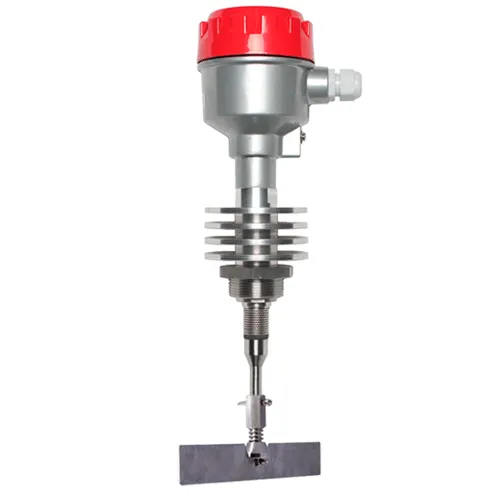

Артикул: IL-SES-N-HT250
Ротационный датчик уровня INNOLevel IL-SES-N-HT250 для контроля и сигнализации предельного уровня сыпучих материалов в процессах с темп до 250 °С, складная лопасть. Общепромышленное исполнение. Сертификат соответствия ТР ТС.
|
62 540 руб./шт
-
+
Заказать
|
||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: IL-SAS-N-Ex-HT250
Ротационный датчик уровня INNOLevel IL-SAS-N-Ex-HT250 общепромышленного исполнения для контроля и сигнализации предельного уровня сыпучих материалов в процессах с температурами до 250°С. Взрывобезопасный по пыли.
|
63 390 руб./шт
-
+
Заказать
|
||||||||||||||||||||
Модификации ротационных сигнализаторов уровня INNOLevel
Модельный ряд ротационных сигнализаторов INNOLevel представлен:
 |

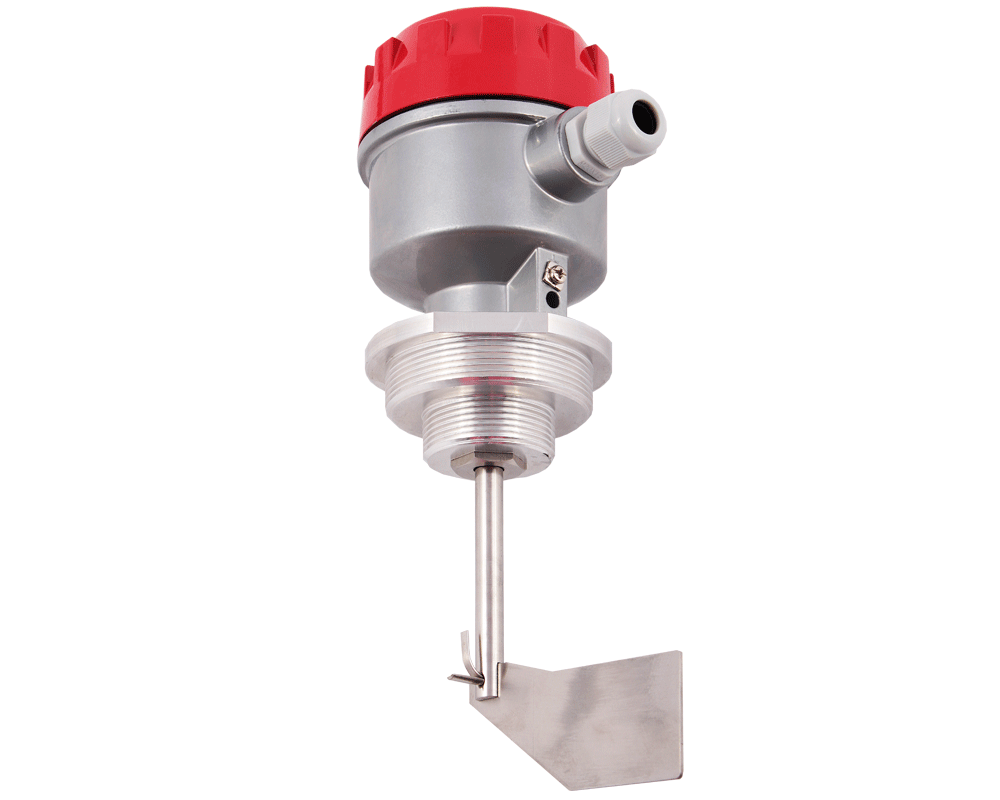

INNOLevel IL в общепромышленном исполнении Для применения с сыпучими материалами (пластиковый гранулят, стиральные порошки, производство субстрата и пр.) |
 |

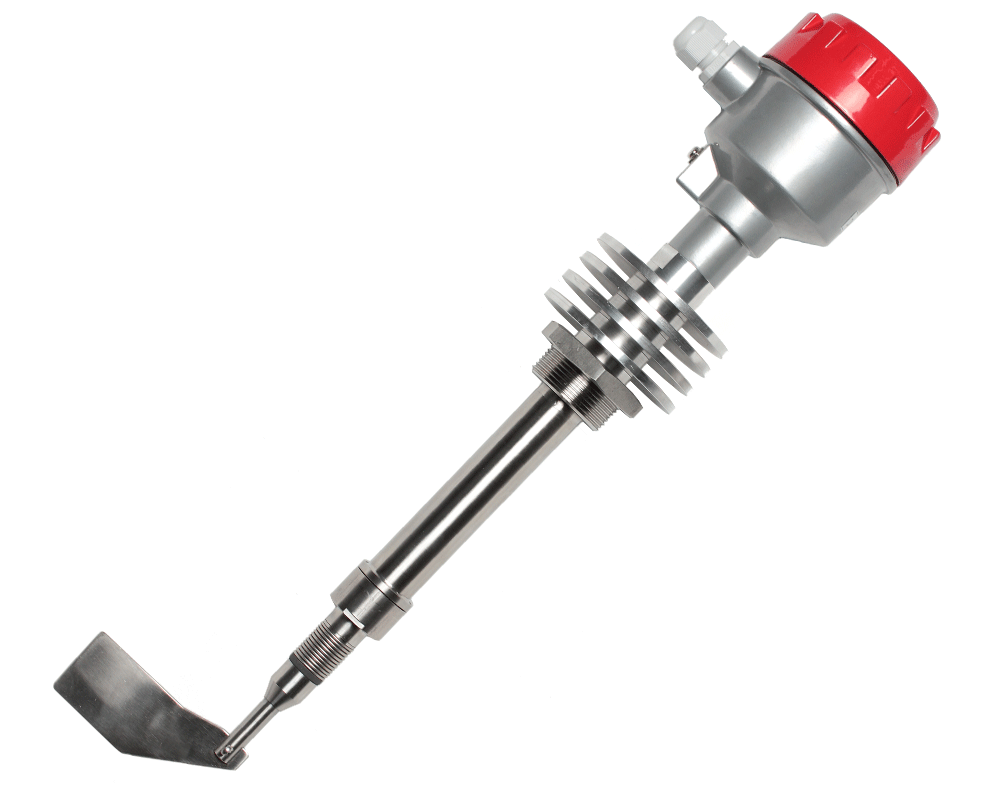

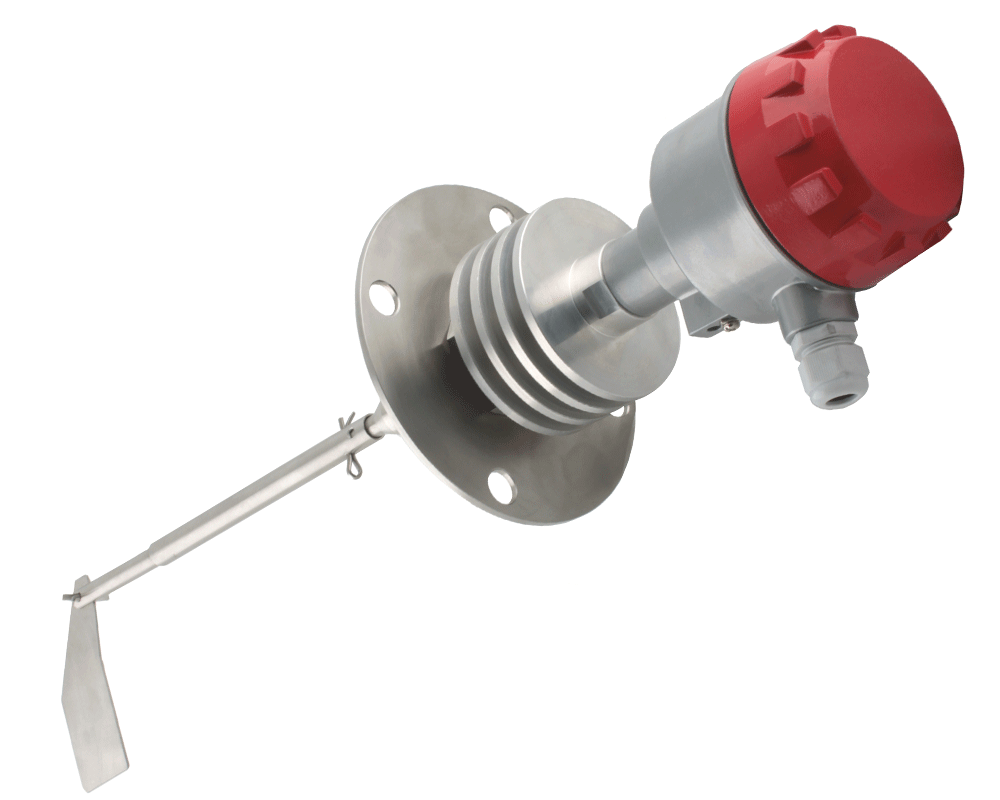

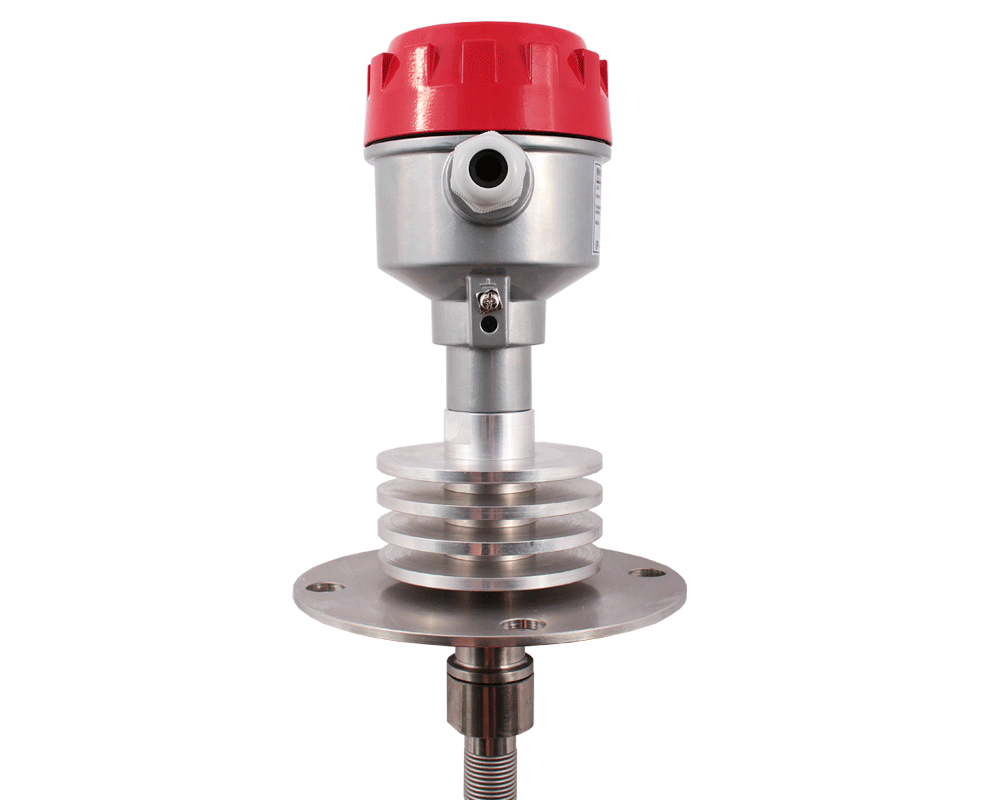

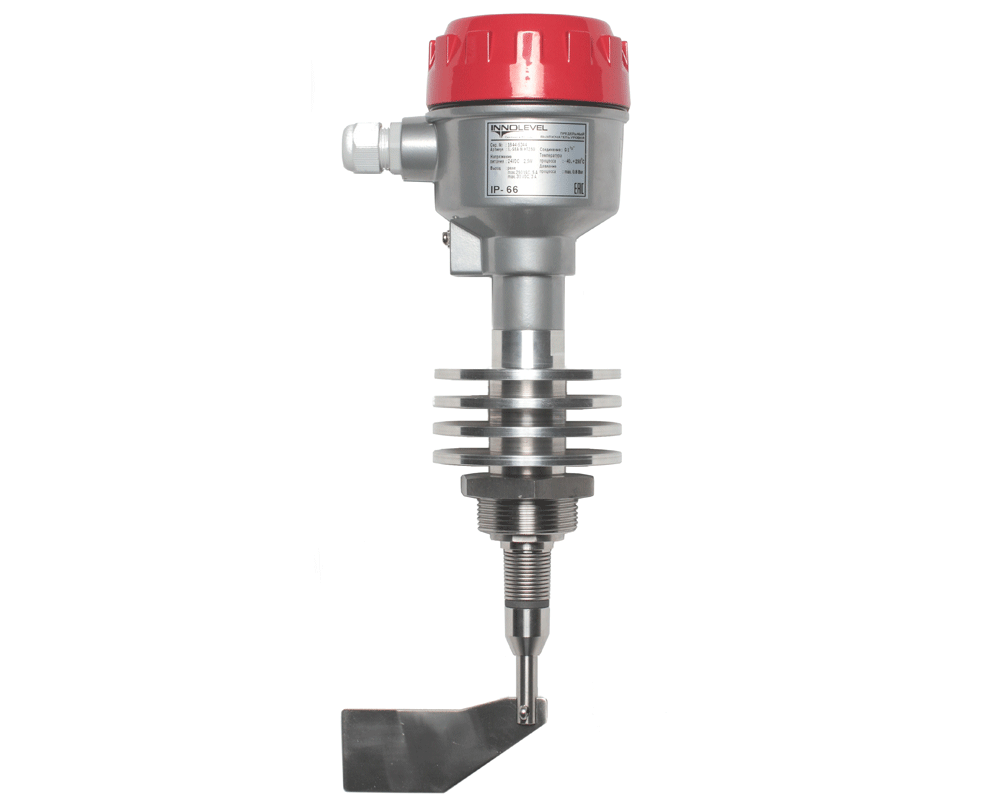

INNOLevel IL-HT в общепромышленном исполнении Для применения с сыпучими материалами в высоких температурах до 600°С (клинкер, цемент, песок, щебень, металлизированные окатыши, уголь, угольная пыль и пр.) |
 |

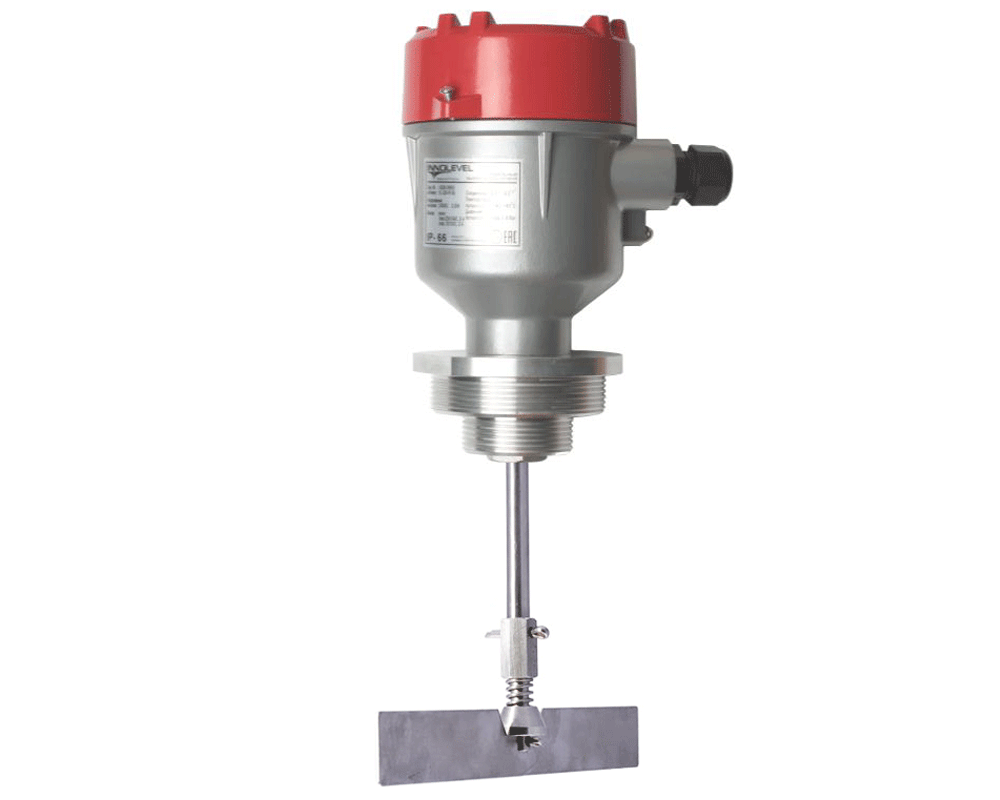

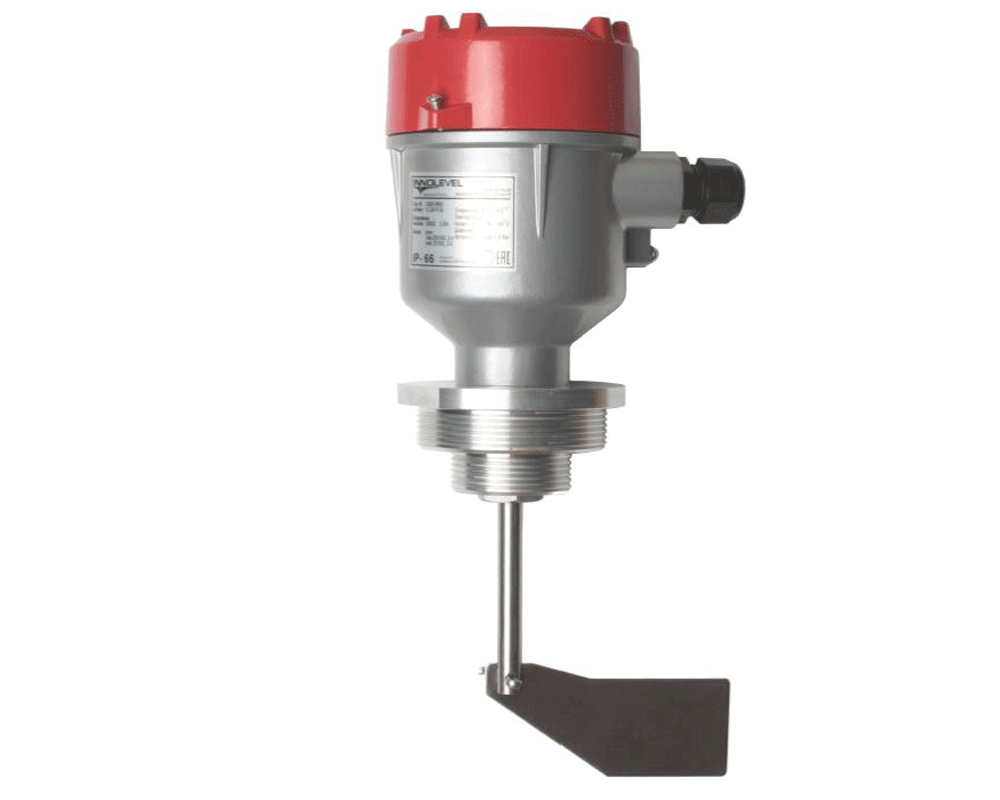

INNOLevel IL-Ex во взрывозащищённом исполнении, в том числе для применения в высоких температурах до 250°С Для применения в зонах, где постоянно присутствует взрывоопасная пыль (сахар, сухие смеси, комбикорма и пр.) |
 |

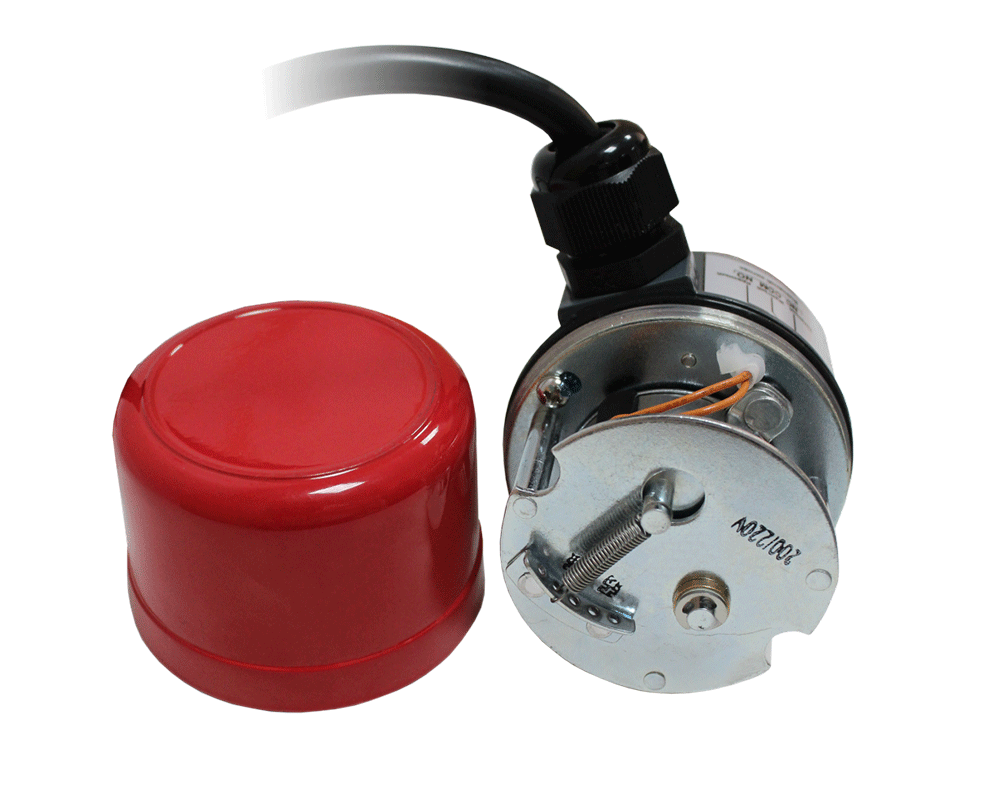

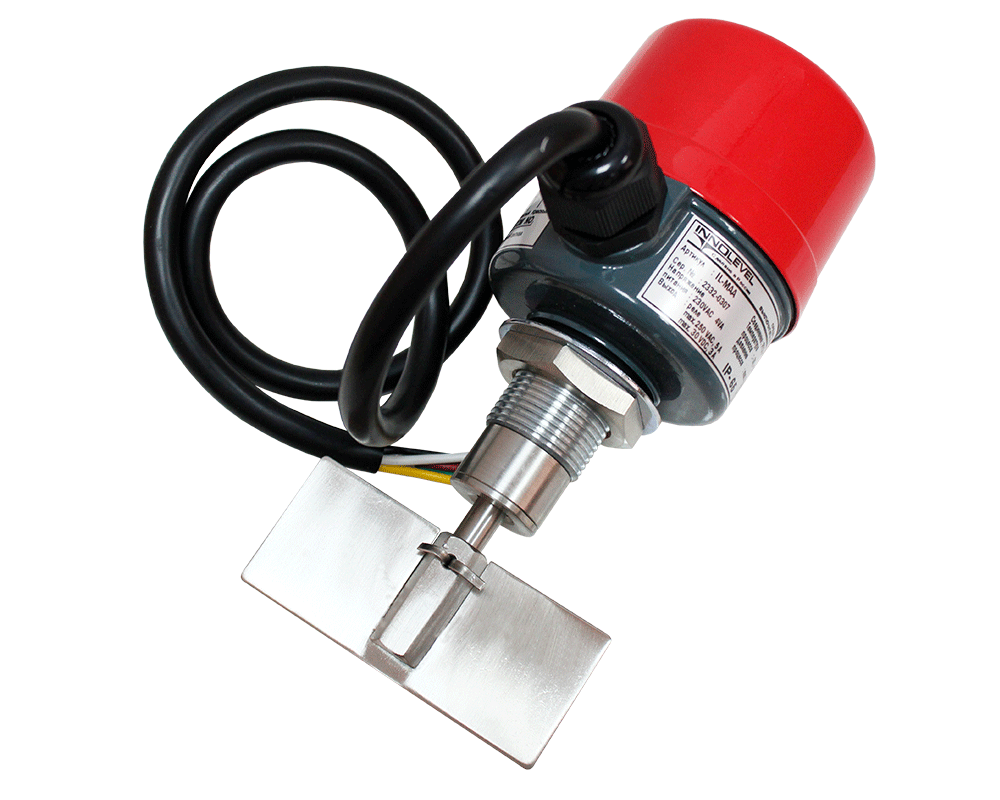

INNOLevel M миниатюрный сигнализатор Для установки в небольших емкостях и в условиях ограниченного пространства |
 |
INNOLevel IL-PS сигнализатор уровня сыпучих материалов с минимальной рабочей температурой -50°С. Для применения в пневмокамерных насосах и системах пневмотранспорта, а также бункерах с вибраторами. |
Принцип работы ротационных датчиков INNOLevel
Синхронный электродвигатель приводит в движение лопасть которая по форме напоминает флаг. Лопасть, приводимая в движении электродвигателем, совершает круговое вращение, давшее еще одно название датчикам такого типа – ротационные датчики уровня. Когда контролируемый материал достигнет уровня, на котором вращается лопасть, двигатель остановится.
Конструкция двигателя датчика INNOLevel использует реактивный момент, возникающий в результате торможения, для того, чтобы переключить контакты встроенного микровыключателя. Момент переключения контактов соответствует достижению контролируемым материалом заданного уровня. При опустошении бункера лопасть датчика уровня освобождается, реактивная пружина возвращает синхронный электродвигатель в исходное положение, контакты микропереключателя замыкаются, двигатель снова включается и лопасть начинает вращаться.
Применение ротационных датчиков INNOLevel
Ротационные датчики уровня INNOLevel применяются с сыпучими средами, имеющими плотность не менее 100 г/л и подходят для решения следующих задач:
- Контроль уровня пластиковых порошков и гранул (ПВХ гранулят, ПЭТ гранулы);
- Контроль уровня строительных материалов (цемент, сухие смеси, гипс, мел);
- Контроль уровня пищевых продуктов (мука, сахар, хлопья, крахмал, комбикорма, зерно);
- Контроль уровня древесных сыпучих материалов (опилки, пелетные гранулы) и минеральных удобрений;
Отзывы о применении
 |
ООО «Сладуница»
Контроль уровня силосов с мукой и крахмалом на кондитерской фабрике |
Технические характеристики INNOLevel
| Механические характеристики | |
| Класс защиты | IР65 (IP66 – версия IL-PS с кабелем), IP67 – версия IL-PS с разъемом М12) |
| Подшипник | Подшипник качения |
| Уплотнение | Радиальное уплотнение вала NBR (бутадиен-акриловая резина) |
| Проскальзывающая муфта | Защита привода от ударов по лопасти |
| Скорость вращения лопасти | 1 об./мин. (15 об/мин для версии IL-PS) |
| Задержка сигнала | Свободная лопасть → покрытие ≈ 1,5 сек. Покрытая лопасть → освобождение ≈ 0,2 сек. |
| Электрические характеристики | |
| Напряжение питания | Переменный ток: 230В или 110В или 24В 50/60Гц. Все напряжения ±10% макс. 4ВА Постоянный ток: 24В пост. тока ±10% макс. 2,5Вт |

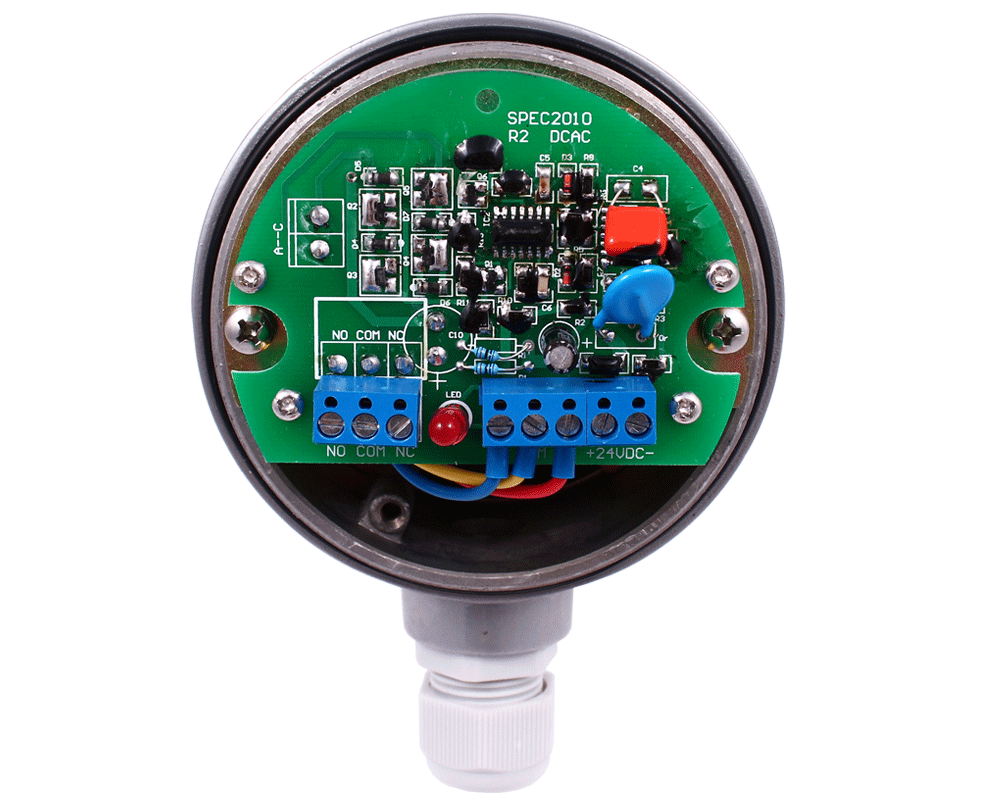

| Выходной сигнал | Микровыключатель без потенциала (SPDT) макс. 250В перем. тока, 5А, неиндуктивный макс. 30В пост. тока, 3А, неиндуктивный |
| Допустимые предохранители | макс. 5 А |
| Класс защиты | I |
| Категория установки | II |
| Степень загрязнения | 2 |
| Изоляция | Источник питания выходного сигнала: 2225 В (среднеквадратичное) |
| Условия функционирования | |
| Рабочая температура | от -50ºС до +600ºС (в зависимости от версии) |
| Макс. рабочее давление | 0,8 бар (до 10 бар для версии IL-PS) |
| Мин. плотность продукта | >100г/л |
| Свойства сыпучего материала | Размер частиц <50мм |
Габаритные размеры
|
INNOLevel IL с муфтовой лопастью (-40ºС...+80ºС)
|
INNOLevel IL со складной лопастью (-40ºС...+80ºС)
|
INNOLevel IL-HT с муфтовой лопастью (-40ºС...+250ºС)
|
INNOLevel IL-HT со складной лопастью (-40ºС...+250ºС)
|
|
INNOLevel IL-Ex с муфтовой лопастью (-40ºС...+80ºС)
|
INNOLevel IL-Ex со складной лопастью (-40ºС...+80ºС)
|
INNOLevel IL-Ex-HT с муфтовой лопастью (-40ºС...+250ºС)
|
INNOLevel IL-Ex-HT со складной лопастью (-40ºС...+250ºС)
|
|
INNOLevel IL-PS со стандартной лопастью исполнение с кабелем, 24В DC
|
INNOLevel IL-PS со стандартной лопастью исполнение с разъемом, 24В DC
|
INNOLevel IL-PS со складной лопастью исполнение с кабелем, 24В DC
|
INNOLevel IL-PS со складной лопастью исполнение с разъемом, 24В DC
|
|
INNOLevel IL-PS со стандартной лопастью 115…230В AC
|
INNOLevel IL-PS со складной лопастью 115…230В AC
|
INNOLevel M
|
|
Опции датчиков уровня INNOLevel
Сигнализаторы поставляются в 3 комплектациях:
- Стандартное исполнение. Удлинитель 150 мм или 165 мм. Установка вертикально, горизонтально или под углом;
- Исполнение с маятниковым валом. Удлинение до 1000 мм. Установка вертикально.
- Исполнение с тросовым удлинением. Удлинение до 4000 мм. Установка вертикально.
| Артикул | Описание |  |
| ДУ 40 С | Гайка, сталь 1 ½" | |
| ДУ 40 СО | Гайка, сталь оцинкованная 1 ½" | |
| ДУ 40 304 | Контргайка нерж. сталь 304, G 1" | |
| IL-001 | Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |
|
| IL-006 | Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-007 | Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-013 | Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-011 | Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-008 | Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-009 | Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-010 | Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |
|

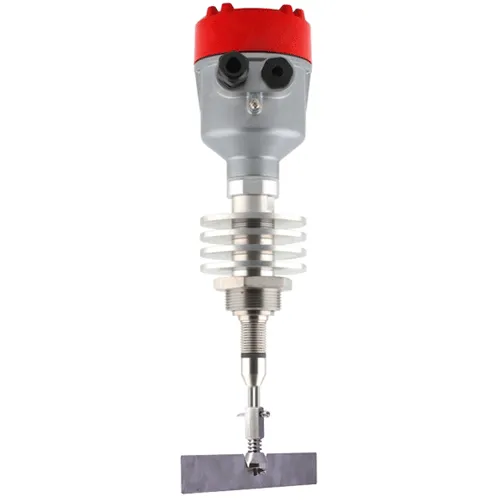

| Фланцевое исполнение D=155 мм, нерж. сталь | ||
Документация
С подробной технической информацией, способами монтажа и правилами эксплуатации INNOLevel Вы познакомитесь в документации на приборы:
Техническое описание ротационных датчиков:
Паспорта:
3d модели (.rar):
Сертификаты на датчики INNOLevel
- Сертификат соответствия ТС
- Гигиенический сертификат
