Ротационные сигнализаторы сыпучих материалов NIVOROTA в Москве
Nivorota реализует принцип измерения, благодаря которому датчики серии Nivorota адаптированы к высокой запыленности и неблагоприятным для других приборов факторам.
Прибор являет собой ротационный сигнализатор уровня. Используется с продукцией твердого и порошкообразного типа плотностью от 0,1кг/дм3. Датчики такого типа практически безотказны в работе и неприхотливы к среде и продукту измерения (камни…песок, порошки). Комплектуется устройство несколькими вариантами лопастей, а также возможностью стержневого или тросового удлинения конструкции датчика (тросовое соединение мотора и вращающихся элементов используется, если требуется защита от падающего материала).

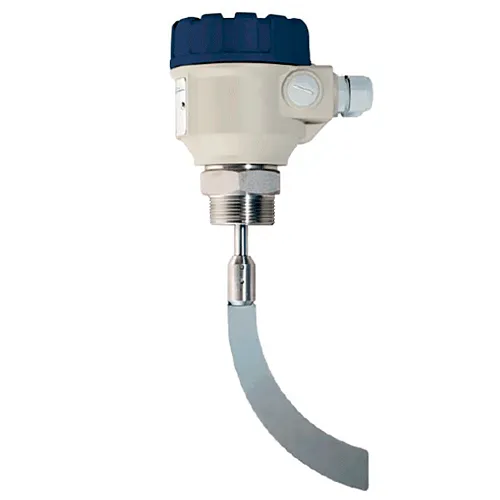

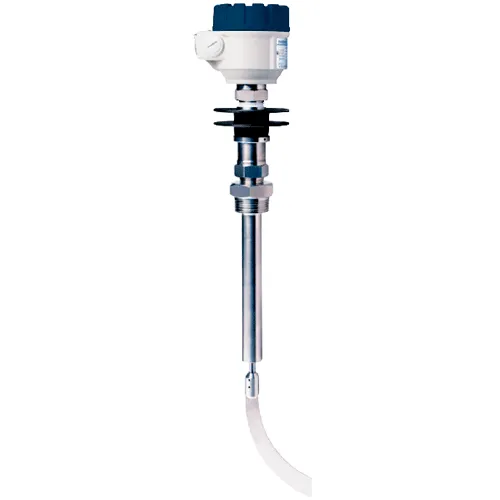

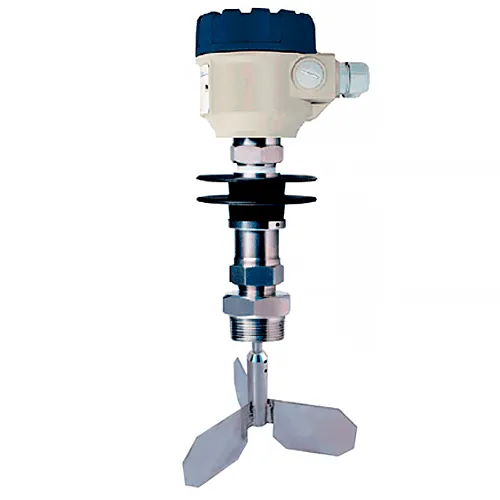

Ротационный датчик Nivorota исполняется в варианте для высоких температур (до +200°С) и взрывозащищенном, для опасных сред.
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMH-702-8
Ротационный датчик уровня NIVOROTA EMH-702-8 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
121 766 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMA-702-1
Ротационный датчик уровня NIVOROTA EMA-702-1 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
90 288 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELH-702-1
Ротационный датчик уровня NIVOROTA ELH-702-1 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
60 267 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELF-702-2
Ротационный датчик уровня NIVOROTA ELF-702-2 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
60 939 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELH-702-4
Ротационный датчик уровня NIVOROTA ELH-702-4 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
76 510 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELA-702-4
Ротационный датчик уровня NIVOROTA ELA-702-4 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
70 573 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELA-702-8
Ротационный датчик уровня NIVOROTA ELA-702-8 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
79 982 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELA-802-1
Ротационный датчик уровня NIVOROTA ELA-802-1 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
49 513 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELH-702-5
Ротационный датчик уровня NIVOROTA ELH-702-5 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
69 900 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELH-702-8
Ротационный датчик уровня NIVOROTA ELH-702-8 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
85 919 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-703-4
Ротационный датчик уровня NIVOROTA EMR-703-4 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
130 279 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELA-702-1
Ротационный датчик уровня NIVOROTA ELA-702-1 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
54 442 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELA-702-5
Ротационный датчик уровня NIVOROTA ELA-702-5 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
63 963 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-704-5 !L=350mm
Ротационный датчик уровня NIVOROTA EMR-704-5 !L=350mm для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
124 902 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELH-702-7
Ротационный датчик уровня NIVOROTA ELH-702-7 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
81 887 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-708-4
Ротационный датчик уровня NIVOROTA EMR-708-4 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
136 216 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELF-702-1
Ротационный датчик уровня NIVOROTA ELF-702-1 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
60 939 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-704-4
Ротационный датчик уровня NIVOROTA EMR-704-4 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
131 399 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-704-5
Ротационный датчик уровня NIVOROTA EMR-704-5 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
124 902 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-720-1
Ротационный датчик уровня NIVOROTA EMR-720-1 для контроля и сигнализации предельного уровня сыпучих материалов в алюм. корпусе, 1 " BSPT, L=2000мм, 1 лопасть, 1 об/мин, 230В AC, -20...+200°C, до 3 бар, IP67. Исполнение с трубным удлинением.
|
134 424 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELR-710-1
Ротационный датчик уровня NIVOROTA ELR-710-1 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
86 591 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMH-702-1
Ротационный датчик уровня NIVOROTA EMH-702-1 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
96 225 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-710-8
Ротационный датчик уровня NIVOROTA EMR-710-8 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
148 090 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMH-702-4
Ротационный датчик уровня NIVOROTA EMH-702-4 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
112 356 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: ELH-802-4
Ротационный датчик уровня NIVOROTA ELH-802-4 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
71 581 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-705-1
Ротационный датчик уровня NIVOROTA EMR-705-1 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
116 501 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-708-1
Ротационный датчик уровня NIVOROTA EMR-708-1 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
120 085 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-704-1
Ротационный датчик уровня NIVOROTA NIVOROTA EMR-704-1 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
115 269 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMA-702-7
Ротационный датчик уровня NIVOROTA EMA-702-7 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
111 796 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMA-702-8
Ротационный датчик уровня NIVOROTA EMA-702-8 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
115 829 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EMR-720-4
Ротационный датчик уровня NIVOROTA EMR-720-4 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
150 555 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EHA-702-1
Ротационный датчик уровня NIVOROTA EHA-702-1 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EHR-703-5
Ротационный датчик уровня NIVOROTA EHR-703-5 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EHF-702-8
Ротационный датчик уровня NIVOROTA EHF-702-8 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EHR-704-5 !L=350mm
Ротационный датчик уровня NIVOROTA EHR-704-5 Ex !L=350mm для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EKR-706-4
Ротационный датчик уровня NIVOROTA EKR-706-4 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EHR-704-4 !L=350mm
Ротационный датчик уровня NIVOROTA EHR-704-4 !L=350mm для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EHR-704-5
Ротационный датчик уровня NIVOROTA EHR-704-5 для контроля и сигнализации предельного уровня сыпучих материалов. Исполнение с трубным удлинением.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: EHA-702-5
Ротационный датчик уровня NIVOROTA EHA-702-5 для контроля и сигнализации предельного уровня сыпучих материалов. Короткое исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Преимущества ротационных сигнализаторов Nivorota
Устройство снабжено силовым реле 250VAC/6A с выходами NO и NC. Включение и выключение мотора производится автоматически по мере изменения уровня продукта.
Для Nivorota свойственны такие достоинства:
- Способность к длительному надежному функционированию без технического обслуживания
- Невосприимчивость к пыли, налипанию материала
- Механическая надежность (простая надежная конструкция)
- Несколько видов лопастей под специальные нужды

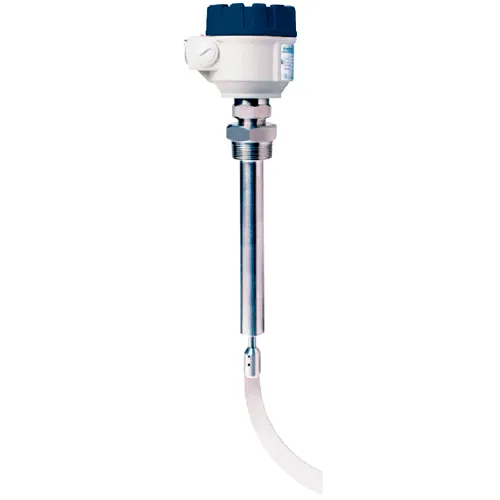

- Возможность стержневого или тросового удлинения конструкции датчика
- Силовой релейный выход и автоматическое включение/отключение мотора
- Возможность работы при высоких температурах и в опасных средах
Модификации ротационных сигнализаторов уровня твердых продуктов Nivorota
Принцип работы Nivorota
Ротационный датчик Nivorota использует простой рабочий принцип, не требует специальной настройки и начинает функционировать сразу после установки.
Прибор оснащен маломощным электрическим двигателем, который управляет чувствительным элементом в виде лопастей/лепестков. Мотор закреплен на опоре и подпружинен внутри корпуса. Лопасти же погружаются в продукт или вращаются свободно с частотой приблизительно 0,83 оборота в минуту. При погружении чувствительного элемента в материал его вращение стопорится, но двигатель продолжает вращение. Микропереключатели, связанные с опорой и электромотором, фиксируют перемещение и отключают мотор. По этому событию соответственно происходит срабатывание и выходного реле.
Расположение устройства может быть различным, но рекомендуется придерживаться таких правил монтажа:
При расположении прибора на боковых стенках подведение кабелей должно происходить снизу.
Как только уровень продукта изменится настолько, что лопасти высвободятся, мотор автоматически включится и приведет лопасти в движение. Реле выхода возвратится в исходное положение.
Индикация состояния выходных контактов и вращения лепестка осуществляется светодиодами на корпусе. Функционирование прибора подчиняется следующей логике:
Питание | Светодиод | Лепесток(лопасть) | Положение реле |
Включено | Зеленый | Вращается | NO |
Включено | Красный | Не вращается | NC |
Выключено | Не горит | Не вращается | NO |
Сферы применения Nivorota
Приборы используются во всех типах промышленности, в чьем производственном процессе требуется решать задачи:
- Сигнализация уровня заполнения/опустошения емкостей с твердыми, сыпучими/порошкообразными/гранулообразными и свободнопадающими материалами плотностью от 0,1кг/дм3 (камни, уголь, резина, песок, порошки, крошка);
- Схемы контроля уровня в сильно запыленных резервуарах;
- Контролирование уровня в резервуарах на взрывоопасных производствах при наличии высокой температуры технологического процесса.
Сферы промышленного применения Nivorota:
- Пищевая индустрия (подсолнухи, семена, кофе, какао, мука, сахар, различное зерно)
- Химическая индустрия (пластик, гранулы, пеллеты)
- Строительство (цемент, гипс, песок, известняк, щебень, камни, стружка)
- Энергетика (сажа, зола, уголь, древесная щепа)
Датчики Nivorota адаптированы для продуктов с плотностью выше 0,1кг/дм3. Доступны два варианта – модели Е700 и Е800, различающиеся материалом своих корпусов. Модель E700 исполняется в металлическом корпусе и доступна в высокотемпературной и взрывозащищенной модификации. Е800 выполнен в пластиковом корпусе и не имеет специальных модификаций. Для общих нужд, в местах без повышенной температуры и опасности взрыва, лучше подойдет модель Е800 как более экономичная.
Чтобы выбрать наиболее подходящую модель и конфигурацию, нужно рассмотреть такие моменты:
- Длина погружения. Исполнения датчика доступны в вариантах 0,2м (стандарт), 0,4…3м (жесткое стержневое удлинение), 1…3м (гибкое тросовое удлинение). Вариации зависят от конфигурации емкости и требований безопасной установки.
- Число лопастей. На выбор количества лопастей влияет вес/плотность и размер частиц материала.
- Наиболее общий вариант для промышленности – одиночная вращающаяся лопасть из нержавеющей стали под типовое резьбовое присоединение.

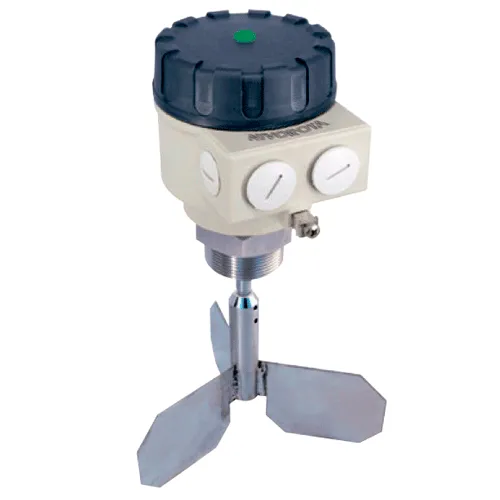

- Для материалов легких и с низкой плотностью рекомендуется 3-лепестковое исполнение.
- Применение гибкой сцепки. Исполнение на гибкой сцепке рекомендуется для защиты против падения твердого продукта (камней, больших кусков материала и т.п.)
Чтобы прибор проявил свои лучшие качества, рекомендуется соблюдать некоторые общие правила установки, указанные в руководстве. Следует избегать прямого попадания продукта на прибор, иногда целесообразно установить защитный навес.

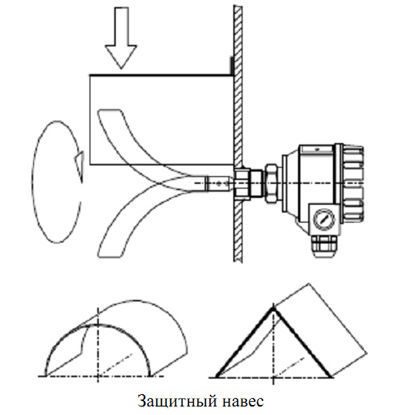

Пример использования навеса (козырька)
Также прибор следует монтировать в местах с минимальной вибрацией.
Наиболее оптимально датчики Nivorota подойдут для задач контроля уровня в технологических процессах с высокой запыленностью в пищевой/строительной промышленности.
Технические характеристики Nivorota
Расширенные технические данные Nivorota и параметры по взрывозащите представлены в таблице:
Монтажная длина | Стандартное исполнение: 200 мм Жесткое стержневое удлинение: 0,4…3 м Гибкое тросовое удлинение: 1…3 м |
|
Количество и материал лопастей/лепестков | 1 или 3-х лепестковое исполнение, нержавеющая сталь DIN1.4571 | |
Присоединение к процессу | Штуцер с резьбой 1" BSPT; 11/2" BSPT или монтажная пластина (штуцер поддерживает монтаж в BSP и в NPT) | |
Материал деталей, контактирующих с продуктом | Нержавеющая сталь DIN 1.4571; уплотнение – NBR (бутадиен-нитрильный каучук) для общепромышленных исполнений, FPM для высокотемпературного исполнения | |
Плотность продукта | Минимум 0,1кг/дм3 | |
Температура продукта | Промышленное исполнение | Пластиковый корпус: -20…+80°C Алюминиевый корпус: -20…+120°C Высокотемпературное исполнение: -20…+200°C |
Взрывозащищенное исполнение | В соответствии с таблицей | |
Температура окружающей среды | -30…+60°C | |
Давление | Максимум до 3 бар (0,3 МПа) | |
Питание прибора | 230 VAC (50/60Hz) +10%-15%; 120VAC (50/60Hz) +10%-15% 24 VAC(50/60Hz) +10%-15%; 24 VDC +10%-15% | |
Скорость вращения лепестка | 0,83 об./мин. (50 Гц) | |
Выход | Микропереключатель – SPDT 250 VAC/10 A, AC1 | |
Подключение | Кабельный ввод 2хМ20х1,5; клеммы под сечение провода 0,5…1,5 мм2, диаметр оплетки кабеля Ø6…12 мм | |
Индикация | Двухцветный (зеленый/красный) светодиод | |
Мощность потребления | Максимум 4VA (4W) | |
Класс электрозащиты | Класс 1 | |
Степень защиты | IP 67 | |
Материал корпуса | Металлический: окрашенный алюминий Пластиковый: стекловолокно PBT |
Документация
Каталожная информация содержит данные для заказа и рекомендации по применению и выбору комплектации. Полное руководство по датчику Nivorota, внешние и габаритные данные, инструкции по монтажу представлены в документации на Nivorota:
