Датчики избыточного давления

Датчик избыточного давления для контроля и измерения избыточного давления общепромышленных и взрывоопасных жидкостей и газов в техпроцессах обрабатывающей, добывающей, нефтехимической, металлургической, пищевой, фармацевтической промышленности.

Датчик измеряет давления превышающее атмосферное и служит для преобразования результатов измерения избыточного давления в стандартный сигнал.

Модельный ряд датчиков избыточного давления

Тип датчика Рабочий диапазон давлений Виды измеряемого давления Тепература среды Особенности
APZ 1120
Датчики давления серии APZ
от 0…0,4 до 0…600 бар избыточное
абсолютное
вакуумметрич.
-40…+125°С Высокоточный датчик давления
с малым энергопотреблением.
Exia – опция.
APZ 2410
Датчики давления серии APZ
от 0…1 до 0…160 бар избыточное -25…+135°С Бюджетный многодиапазонный
датчик давления OEM серии.
APZ 2410a
Датчики давления серии APZ
от 0…1 до 0…40 бар избыточное -25…+135°С Малогабаритный датчик давления OEM серии с возможностью калибровки нуля.
APZ 2412
Датчики давления серии APZ
от 0…1,6 до 0…400 бар избыточное -25…+135°С Бюджетный многодиапазонный
датчик давления OEM серии.
APZ 2422
Датчики давления серии APZ
от 0…6 до 0…600 бар избыточное
вакуумметрич.
-40…+125°С Бюджетный OEM датчик давления
для холодильной техники.
APZ 2422a
Датчики давления серии APZ
от 0…6 до 0…600 бар избыточное -40…+125°С Экономичный многодиапазонный
датчик давления OEM серии.
APZ 3230
Датчики давления серии APZ
от 0,006 до 0…1 бар избыточное
вакуумметрич.
-40…+90°С Датчик низких давлений и разрежений
неагрессивных газов. Exia – опция
APZ 3240
Датчики давления серии APZ
от 0…0,04 до 0…10 бар избыточное
абсолютное
-40…+125°С Цифровой датчик давления
для агрессивных сред.
Основная погрешность 0,20% ДИ
(для корпуса из стали).
APZ 3240k
Датчики давления серии APZ
от 0…0,04 до 0…10 бар избыточное
абсолютное
-40…+125°С Датчик давления агрессивных сред
для судостроения.
Основная погрешность
0,20% ДИ (для корпуса из стали).
APZ 3410
Датчики давления серии APZ
от 0…0,6 до 0…600 бар избыточное
абсолютное
вакуумметрич.
-25…+135°С Датчик давления для агрессивных сред.
Exia – опция.
APZ 3410k
Датчики давления серии APZ
от 0…0,6 до 0…600 бар избыточное
абсолютное
вакуумметрич.
-25…+135°С Датчик давления агрессивных сред
для судостроения. Exia – опция.
APZ 3420
Датчики давления серии APZ
от 0…0,04 до 0…600 бар избыточное
абсолютное
вакуумметрич.
-40…+125°С Общепромышленный датчик
давления. Exia – опция
APZ 3420k
Датчики давления серии APZ
от 0…0,04 до 0…600 бар избыточное
абсолютное
вакуумметрич.
-40…+125°С Датчик давления
для судостроения. Exia – опция
APZ 3420m
Датчики давления серии APZ
от 0…0,1 до 0…600 бар избыточное
абсолютное
-40…+125°С;
опционально -20…+125/150°С, -40…+150°С,
0…+300°С
Датчик давления с разделителем
сред. Exia – опция
APZ 3420s
Датчики давления серии APZ
от 0…0,1 до 0…40 бар избыточное
абсолютное
-40…+125°С;
опционально -20…+125/150°С, -40…+150°С,
0…+300°С
Датчик давления с разделителем
сред. Exia – опция
APZ 3421
Датчики давления серии APZ
от 0…0,04 до 0…600 бар избыточное
абсолютное
вакуумметрич.
-40…+125°С Высокоточный датчик давления.
Exia – опция.
DMP 331
Датчики избыточного давления
от 0…0,04 до 0…40 бар;
-1…0 бар
абсолютное
избыточное
разрежение
-40…+125°C Датчик давления
общего назначения
DMP 331i
Датчики избыточного давления
от 0…0,04
до 0…40 бар;
разряжение -1…10 бар
абсолютное
избыточное
разрежение
-40…+125°C Датчик давления
малогабаритный
DMP 331K
Датчики избыточного давления
от 0…0,1 до 0…600 бар абсолютное
избыточное
разрежение
-40…+125°C Высокоточный датчик давления,
опция - полевой корпус
DMP 331P
Датчики абсолютного давления
от 0…0,1 до 0…600 бар абсолютное
избыточное
разрежение
 -25…+300°C Универсальный датчик
с разными пищевыми присоединениями
DMP 333
Датчики избыточного давления
от 0…60 до 0…600 бар абсолютное
избыточное
-40…+125°C Для процессов под высоким давлением.
Ex-исполнение опционально.
DMP 333i
Датчики избыточного давления
от 0…60
до 0…600 бар
абсолютное
избыточное
-40…+125°C Датчик давления малогабаритный
для процессов под высоким давлением
DMP 334
Датчики избыточного давления
от 0…600 до 0…2200 бар избыточное -40…+140°C Датчик давления малогабаритный
для процессов под высоким давлением.
Ex-исполнение опционально
DMP 330H
Датчики избыточного давления
от 0…1 до 0…160 бар избыточное -25…+125°C Может работать в условиях
пятикратной перегрузки по давлению
газов, жидкостей и пара
DMP 330F
Датчики избыточного давления
от 0…1 до 0…400 бар избыточное -25…+125°C Для объектов ЖКХ и теплоэнергетики,
где требуется широкая доступность
DMP 330S
Датчики избыточного давления
0…1 до 0…25;
от -1…6 до -1…25 бар
избыточное
разрежение
-40…+125°C Варианты одно-, двух-
и трехдиапазонного измерения
DMK 331
Датчики абсолютного давления
от 0…0,04
до 0…600 бар;
разряжение -1…0 бар
абсолютное
избыточное
разрежение
-25…+135°C Датчик с керамическим сенсором
для агрессивных сред
DMK 456
Датчики избыточного давления
от 0…0,04  до 0…20 бар абсолютное
избыточное
-25…+125°C Для судов и морских платформ.
Ex-исполнение опционально
DMK 458
Датчики избыточного давления
от 0…0,04  до 0…20 бар абсолютное
избыточное
-40…+125°C Для морских условий работы.
Ex-исполнение опционально
DS 6
Датчики избыточного давления
от 0…2
до 0…400 бар
абсолютное
избыточное
разрежение
-25…+85°C Программируемый датчик – реле давления
для жидких и газообразных сред
DS 200
Датчики избыточного давления
от 0…0,04
до 0…600 бар
абсолютное
избыточное
разрежение
-40…+125°C Многофункциональный датчик давления,
сочетает функции индикатора давления,
программируемого реле-сигнализатора
и точного измерительного манометра.
Опция - Ex – исполнение.
DS 201
Датчики избыточного давления
от 0…0,04
до 0…600 бар
абсолютное
избыточное
разрежение
-25…+125°C Многофункциональный датчик давления,
сочетает функции индикатора давления,
программируемого реле-сигнализатора
и точного измерительного манометра.
Опция - Ex – исполнение.
DS 200P
Датчики избыточного давления
от 0…0,1
до 0…40 бар
абсолютное
избыточное
разрежение
-25…+300°C Датчик - реле давления.
Опция - Ex-исполнение.
DS 200M
Датчики избыточного давления
от 0,1 до 600 бар абсолютное
избыточное
-25…+85°C Цифровой манометр со штуцерным
механическим присоединением
X|ACT i
Датчики избыточного давления
от 0…0,4 до 0…40 бар абсолютное
избыточное
разрежение
-40…+125°C Датчик давления с высокой точностью
для жидких и газообразных рабочих сред,
нагретых до 300°C
X|ACT ci
Датчики избыточного давления
от 0…0,06 до 0…20 бар избыточное
разрежение
-40…+125°C Гигиенический датчик давления
для химически агрессивных или
вязких сред с температурой до 300°C
в пищевом производстве
HMP 331
Датчики избыточного давления
от 0…0,4 до 0…600 бар абсолютное
избыточное
разрежение
-40…+125°C Высокоточный гигиенический датчик давления с открытой мембраной.
Взрывозащита: 0ExiaIICT4/1ExdIICT5.
Опционально до 300°C.
HMP 331-A-S
Датчики избыточного давления
0…0,5 до 0…250 бар избыточное
разрежение
-40…+100°C Высокоточный интеллектуальный датчик
избыточного давления.
Взрывозащита: 0ExiaIICT4/1ExdIICT5.

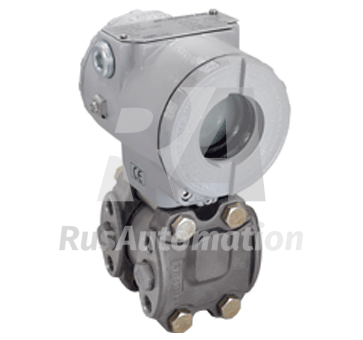

DMD 331-A-S-GX/AX
Датчики избыточного давления
от 0,01 до 400 бар абсолютное
избыточное
-40…+100°C Датчик давления для химически
агрессивных сред
DPS 200
Датчики избыточного давления
от 0,006 до 1 бар избыточное
дифференц.
разрежение
0…+50°C Датчик давления воздуха
и неагрессивных газов

Заказать консультацию инженера


Виды и работа датчиков избыточного давления

Больше всего распространены пъезоэлектрические, тензометрические и ёмкостные аналоговые или цифровые датчики избыточного давления. Обе группы датчиков интегрируются в общую АСУ ТП. Датчики состоят из полости с чувствительным сенсором и электронного блока с дополнительными устройствами. Давление воздействует на сенсор, который меняет свои токопроводящие характеристики. Электронный блок распознаёт изменение состояния сенсора, формирует выходной электрический сигнал и управляет дополнительными устройствами (отображения, сигнализации, реле). Ряд моделей датчиков способен измерять избыточное давление в агрессивных средах.


Применение и подбор датчиков избыточного давления

Выбор датчиков избыточного давления это технически сложная задача, которая зависит от вида давления, характеристик измеряемой среды, внешних условий, метрологических параметров датчика, типа подключения датчика и его дополнительных возможностей по индикации, разнообразия аналоговых выходных сигналов, поддержки общепринятых цифровых промышленных протоколов, и т.д. Прежде чем датчик избыточного давления купить для стандартного применения, выбрать его будет целесообразнее из самых применяемых моделей:

  • промышленный датчик избыточного давления DMP331 для общего использования
  • модели датчиков DMP 333, DMK 331 для измерения среднего и высокого давления
  • датчик DMP 331P для пищевой промышленности с разными типами подключения
  • точный датчик DPS 200 для особо низкого давления газов
  • датчики-индикаторы, датчики-сигнализаторы и датчики-реле
  • специализированные датчики (высокоточные, гидравлика, фреон, вязкие или агрессивные среды)

Дополнительные функции сильно влияют на стоимость устройства и цена на датчики избыточного давления может меняться в разы. Чтобы купить нужный датчик по оптимальной цене, обратитесь к нашим специалистам.
