Датчики уровня жидкости
Жидкость – вещество, обладающее свойством течь и принимать форму сосуда, в котором оно находится.
Датчики уровня жидкостей необходимы для контроля уровня жидкостей в емкостях или трубопроводах. По функционалу датчики уровня делятся на уровнемеры и сигнализаторы.
| Советуем  Быстрый просмотр | В наличии: Много Артикул: NLP-105-1 Датчик уровня чистой воды. Применяется для сигнализации опустошения/наполнения или достижения заданного уровня воды и водных растворов в открытых бассейнах и резервуарах,баках для полива, пожарных резервуаров, отстойниках, в естественных открытых водоемах.
| 3 872 руб./шт - + Заказать | ||||||||||||
| Хит  Быстрый просмотр | Под заказ Артикул: FCH21PDD05X Поплавковый магнитный датчик уровня FCH21PDD05X для контроля и сигнализации предельного уровня жидкости. Общепромышленное исполнение.
| 2 100 руб./шт - + Заказать | ||||||||||||
| Новинка  Быстрый просмотр | Под заказ Артикул: FTE-60K2 Поплавковый кабельный датчик уровня FTE-60K2 предназначен для отключения и включения погружных насосов, защиты их от сухого хода. Не требует дополнительного питания. У датчика высокая коммутирующая способность — 20 А, а также максимальное рабочее давление — 5 бар. Эксплуатируется при температуре...
| 994 руб./шт - + Заказать | ||||||||||||
| Хит  Быстрый просмотр | В наличии: Много Артикул: FCV21QDA05X Поплавковый магнитный датчик уровня FCV21QDA05X для контроля и сигнализации предельного уровня жидкости. Общепромышленное исполнение.
| 1 477 руб./шт - + Заказать | ||||||||||||||
| Хит  Быстрый просмотр | В наличии: Много Артикул: IL-EC-A Ультразвуковой датчик уровня INNOLevel ECHO IL-EC-A для контроля уровня жидкости.
| 53 580 руб./шт - + Заказать | ||||||||||||||
| Хит  Быстрый просмотр | В наличии: Много Артикул: SPA-390-4 Ультразвуковой датчик уровня EasyTREK SPA-390-4 для контроля уровня жидкости.
| 82 228 руб./шт - + Заказать | ||||||||||||||||
| Советуем  Быстрый просмотр | В наличии: Много Артикул: FTE-500 Поплавковый кабельный датчик уровня FTE-500 предназначен для контроля и сигнализации предельного уровня жидкостей в открытых и закрытых резервуарах. У сигнализаторов высокая коммутирующая способность — 16А, а также максимальное рабочее давление — 5 бар. Эксплуатируется при температуре от -25 до +85°С....
| 2 128 руб./шт - + Заказать | ||||||||||||
| Хит  Быстрый просмотр | В наличии: Много Артикул: FCV33FDA05X Поплавковый магнитный датчик уровня FCV33FDA05X для контроля и сигнализации предельного уровня жидкости. Общепромышленное исполнение.
| 7 278 руб./шт - + Заказать | ||||||||||||||
| Хит  Быстрый просмотр | Под заказ Артикул: FDMH50CBR Поплавковый магнитный датчик уровня FDMH50CBR для контроля и сигнализации предельного уровня жидкости. Общепромышленное исполнение.
| 13 608 руб./шт - + Заказать | ||||||||||||
| Новинка  Быстрый просмотр | В наличии: Много Артикул: FTE-1000B Поплавковый кабельный датчик уровня FTE-1000B предназначен для контроля уровня канализационных стоков, дренажей, технической воды в открытых и закрытых емкостях. Коммутирующая способность сигнализаторов составляет 5A, а максимальное рабочее давление — 5 бар. Эксплуатируется при температуре от -25...+60°С....
| 6 669 руб./шт - + Заказать | ||||||||||||
 Быстрый просмотр | В наличии: Много Артикул: FTE-2000A Поплавковый кабельный датчик уровня FTE-2000А предназначен для контроля и сигнализации предельного уровня промышленных и коммунальных сточных вод. У сигнализаторов высокая коммутирующая способность — 16А, а также максимальное рабочее давление — 5 бар. Эксплуатируется при температуре от -25 до +60°C....
| 8 478 руб./шт - + Заказать | ||||||||||||
| Быстрый просмотр | В наличии: Много Артикул: FTE-500A Поплавковый кабельный датчик уровня FTE-500А предназначен для контроля и сигнализации предельного уровня промышленных и коммунальных сточных вод. У сигнализаторов высокая коммутирующая способность — 16А, а также максимальное рабочее давление — 5 бар. Эксплуатируется при температуре от -25 до +60°C....
| 4 145 руб./шт - + Заказать | ||||||||||||
| Советуем  Быстрый просмотр | В наличии: Много Артикул: NWP-110-1 Поплавковый кабельный датчик уровня NIVOFLOAT NWP-110-1 для контроля и сигнализации предельного уровня жидкости. Грушевидное исполнение.
| 14 254 руб./шт - + Заказать | ||||||||||||
| Хит  Быстрый просмотр | В наличии: Достаточно Артикул: FCH23FDD05X Поплавковый магнитный датчик уровня FCH23FDD05X для контроля и сигнализации предельного уровня жидкости. Стойкий к агрессивным химическим веществам.
| 8 155 руб./шт - + Заказать | ||||||||||||
| Быстрый просмотр | В наличии: Много Артикул: FTE-1000A Поплавковый кабельный датчик уровня FTE-1000А предназначен для контроля и сигнализации предельного уровня промышленных и коммунальных сточных вод. У сигнализаторов высокая коммутирующая способность — 16А, а также максимальное рабочее давление — 5 бар. Эксплуатируется при температуре от -25 до +60°C....
| 5 708 руб./шт - + Заказать | ||||||||||||
| Быстрый просмотр | В наличии: Много Артикул: FTE-1500 Поплавковый кабельный датчик уровня FTE-1500 предназначен для контроля и сигнализации предельного уровня жидкостей в открытых и закрытых резервуарах. У сигнализаторов высокая коммутирующая способность — 16А, а также максимальное рабочее давление — 5 бар. Эксплуатируется при температуре от -25 до +85°С....
| 4 616 руб./шт - + Заказать | ||||||||||||

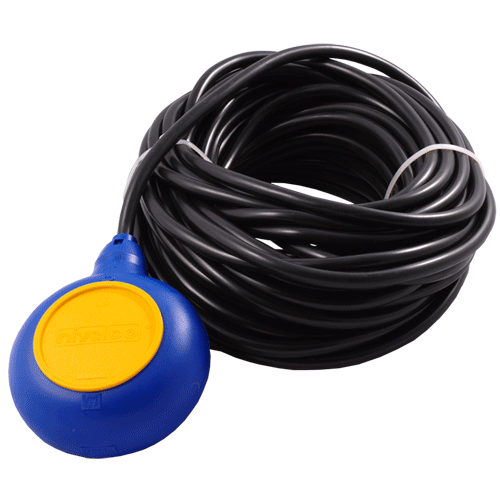

 Быстрый просмотр | В наличии: Много Артикул: NLP-110-1 Поплавковый кабельный датчик уровня NIVOFLOAT NLP-110-1 для контроля и сигнализации предельного уровня жидкости. Двухкамерное исполнение.
| 5 273 руб./шт - + Заказать | ||||||||||||
| Хит Быстрый просмотр | В наличии: Много Артикул: NWN-110-1 Поплавковый кабельный датчик уровня NIVOFLOAT NWN-110-1 для контроля и сигнализации предельного уровня жидкости. Грушевидное исполнение.
| 17 138 руб./шт - + Заказать | ||||||||||||
| Хит  Быстрый просмотр | В наличии: Много Артикул: IL-VA-TS-PT Вибрационный датчик уровня INNOLevel IL-VA-TS-PT для контроля и сигнализации предельного уровня жидкости. Короткая вибровилка. Сертификат соответствия ТР ТС.
| 18 320 руб./шт - + Заказать | ||||||||||||||
| Хит  Быстрый просмотр | Под заказ Артикул: LBFS-B1421.0 Емкостный датчик уровня CleverLevel LBFS-B1421.0 для контроля и сигнализации предельного уровня жидкости. Компактное исполнение.
| 23 210 руб./шт - + Заказать | ||||||||||||||||
Типы датчиков уровня жидкости
Уровнемеры – это датчики, предназначенные для непрерывного измерения уровня жидкостей. Их работа базируется на определённых физических принципах, благодаря которым электронный блок уровнемера преобразует значение уровня жидкости в пропорциональный аналоговый сигнал или в цифровой код.
Сигнализаторы – это датчики, предназначенные для определения заданного положения уровня (заполнение/опустошение) жидкости в ёмкости или трубе. Такие датчики имеют дискретный (релейный или транзисторный) выходной сигнал. Как правило, срабатывание сигнализатора происходит при блокировании или освобождении чувствительного элемента жидкостью.
В зависимости от поставленных задач подбирается необходимый тип оборудования, уровнемеры или сигнализаторы. Однако зачастую используются оба типа устройств, например, для гарантированного предотвращения «сухого хода насоса», перелива жидкости через край ёмкости или для точного дозирования жидкостей, используемых в технологическом процессе.
Подбор датчиков уровня жидкости
Выбор подходящих датчиков зависит как от параметров технологического процесса (рабочая температура, давление и пр.), так и от физико-химических свойств самой жидкости (вязкость, электропроводность, агрессивность и пр.).
Датчики уровня жидкостей делятся на два типа: контактные (весь датчик или его часть контактирует с измеряемой средой) и бесконтактные (измерение происходит без контакта с жидкой средой). Каждый из этих типов имеет достоинства и недостатки и находит своё применение в той или иной области.
Контактный тип датчиков как правило применяется в процессах, которые имеют факторы, затрудняющие работу оборудования.
К таким факторам можно отнести:
- температуры свыше +90°С;
- давление свыше 3 бар.
В том числе преимущественно контактные датчики используют для измерения уровня пенящихся жидкостей (молоко, пиво, соки, газ. вода и др.). Ввиду рассеяния сигнала и получения некорректных результатов при измерение бесконтактным методом, уровень жидкости в высоких узких резервуарах также рекомендовано контролировать при помощи контактных приборов.
Бесконтактные датчики уровня жидкостей применяются там, где необходимо избежать пагубного влияния физико-химических свойств измеряемой жидкости. На процесс измерения и работоспособность датчика могут влиять:
- вязкие жидкости (сгущёнка, варенье, нефтепродукты, глицерин и др.);
- агрессивные жидкости (щёлочи, кислоты).
Хотя именно бесконтактный тип датчиков рекомендован при контроле уровня агрессивных сред и тем не менее, контактные датчики, изготовленные из нержавеющих сталей и пластиков, также применяются совместно с агрессивными жидкостями.
Все датчики уровня жидкостей различаются не только по функционалу (уровнемеры/сигнализаторы), типу (контактные/бесконтактные), но и самое главное - по принципу действия.
Подробное описание каждого принципа действия, их преимущества и недостатки вы сможете найти на страницах нашего сайта, в этой статье остановимся на ключевых отличиях и применениях того или иного датчика уровня жидкостей.
Емкостные датчики уровня – это экономичное решение для контроля уровня там, где не возникает вспенивания и налипания среды на датчик, а также там, где не требуется высокая точность измерения уровня. Как правило применяется для измерения уровня жидкости в небольших резервуарах. Для пищевых продуктов и агрессивных сред рекомендованы модели с пластиковым покрытием измерительного зонда. Существенным недостатком является высокая погрешность при измерении жидкостей с низкой диэлектрической проницаемостью (ε=1,5…3,0), а также неспособность работать с диэлектрическими жидкостями.
Однако производителям удалось решить проблему обнаружения жидкостей с низкой диэлектрической проницаемостью и проблему определения границы раздела сред с близкими значениями диэлектрической константы. Емкостно-частотный сигнализатор в отличие от емкостного, благодаря RF-технологии и тонкой настройке способен детектировать слабопроводящие жидкости и одновременно не реагировать на пену.
Гидростатические уровнемеры и сигнализаторы имеют более высокую точность измерения по сравнению с емкостными и такую же невысокую стоимость. Поэтому являются оптимальным выбором по соотношению цена/качество. Вычисление значения уровня происходит благодаря измерению давления столба жидкости, поэтому гидростатические датчики применяются в открытых резервуарах или в закрытых, но в которых давление воздушной среды соответствует атмосферному, в противном случае уровнемер выдаст некорректные результаты. В том числе на определение уровня влияет плотность жидкости, для применения гидростатических уровнемеров необходимо быть уверенным, что её значение остаётся постоянным на протяжение всего времени измерения. Поэтому не рекомендуется использовать гидростатический метод определения уровня для жидкостей с переменной плотностью (радиохимическое производство, нефтепродукты при изменении температуры). Применяются для контроля уровня чистых и сточных вод, жидких пищевых продуктов или химических веществ, не реагируют на пену. Являются фактически безальтернативным решением для измерения уровня жидкости в скважинах.
Работа байпасных уровнемеров основана на принципе сообщающихся сосудов, что делает процесс измерения весьма наглядным и понятным. Такие уровнемеры применяются в небольших резервуарах, находящихся под давлением с температурой рабочей среды до +250 °С. Могут использоваться совместно с магнитострикционными уровнемерами, что позволит их интегрировать в АСУ. Байпасные уровнемеры не следует применять с вязкими жидкостями или жидкостями вязкость которых повышается при снижении температуры, так как температура жидкости в байпасной камере из-за тепловых перемычек в соединительной арматуре ниже чем в сообщающимся с ним сосуде.
Магнитострикционные и магнитные уровнемеры относятся к типу поплавковых, это значит, что поплавок «лежит» на поверхности жидкости и измерение уровня происходит относительно положения этого поплавка. Такие уровнемеры отличаются большей точностью, особенно магнитострикционные. Их целесообразно применять при коммерческом учёте светлых нефтепродуктов, химических веществ и других дорогостоящих жидкостей. Поплавковые уровнемеры подходят для измерения уровня пенящихся жидкостей, однако не применим с вязкими жидкостями.
Микроволновые рефлексные уровнемеры конструктивно состоят из электронного блока и волновода. Длина волновода должна соответствовать высоте резервуара, что ограничивает применение датчиков в высоких резервуарах. С такой бедой сталкиваются все датчики с аналогичной конструкцией (емкостные, магнитные, магнитострикционные). Однако принцип действия и конструкция рефлексного датчика делает его высокоточным и пригодным для использования в тяжёлых условиях (высокая температура и давление), а также с пенящимися и налипающими жидкостями. Этот вид уровнемеров можно назвать наиболее универсальным, подходящими для применения фактически с любыми жидкостями, не зависимо от давления воздушной среды над поверхностью жидкости или диэлектрической проницаемости среды.
Буйковые уровнемеры – это датчики для тяжёлых условий, в которых ко всему прочему требуется высокая точность измерений. Принцип работы буйковых уровнемеров схож с работой поплавковых датчиков и основан на использовании закона Архимеда. Некоторые модели способны обеспечивать непревзойдённые результаты измерения при температурах от -196 °С до + 500 °С и давление рабочей среды до 414 атмосфер. От сюда складывается высокая стоимость. Как правило используются на нефтехранилищах и в химической промышленности.
Микроволновый радарный уровнемер – это универсальное устройство непрерывного измерения уровня жидкостей. Обладает всеми преимуществами бесконтактного метода измерения и отличается крайне высокой точностью. Применим со всеми жидкими средами, исключением в некоторых случаях может стать пена. Помехой для импульс-радарного уровнемера может стать газовая подушка над поверхностью жидкости, в таком случае следует применять FMCW-радарные уровнемеры. Наилучшее применение таких датчиков – это резервуары с медленным изменением уровня жидкости, где важна высокая точность измерения. Недостатком может стать их высокая стоимость.
Ультразвуковые датчики уровня ещё один бесконтактный тип датчиков. По большому счёту, именно ультразвуковые датчики наиболее часто применяются для бесконтактного контроля уровня жидкостей. Ведь далеко не всегда важна очень высокая точность измерения как у радарных датчиков, а стоимость таких устройств в несколько раз ниже. Ограничение на применение накладывают пенящиеся жидкости и ёмкости в которых образуется газовая подушка (емкости с азотной кислотой), собственно, как и в случае с импульс-радарными уровнемерами.
Оптические сигнализаторы уровня жидкостей – это миниатюрные датчики, предназначенные для контроля уровня в небольших ёмкостях и резервуарах, находящихся под вибрацией.
Вибрационные сигнализаторы или как их ещё называют «вибровилки» врезаются в ёмкость на требуемых уровнях. Чувствительный элемент постоянно вибрирует, что позволяет использовать датчик с вязкими и пенящимися жидкостями, не боясь ложных срабатываний. Такие датчики имеют среднюю точность и стоимость, относительно других сигнализаторов.
Поплавковые сигнализаторы наиболее простые и экономичные устройства контроля уровня жидкости и сточных вод, а также слабоагрессивных жидких сред. Поплавковые сигнализаторы делятся на два типа – это поплавковые кабельные и поплавковые магнитные сигнализаторы. Отличие заключается в том, что кабельные имеют определённую длину кабеля и погружаются в жидкость через верх резервуара, а магнитные врезаются в боковую стенку ёмкости на требуемом уровне. Для агрессивных сред поплавок и кабель изготавливаются из различных пластиков. Как правило их применяют для включения/отключения насосов. Отличаются низкой ценой и невысокой точностью.
