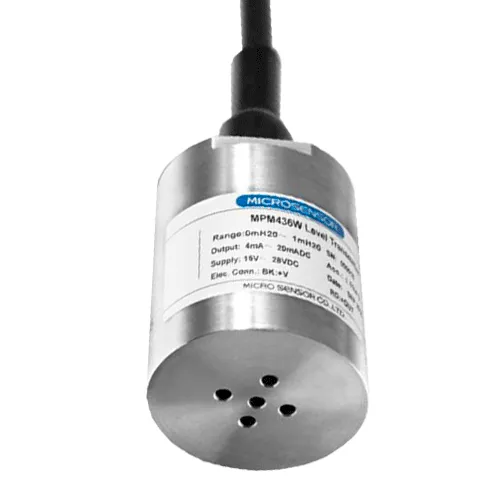

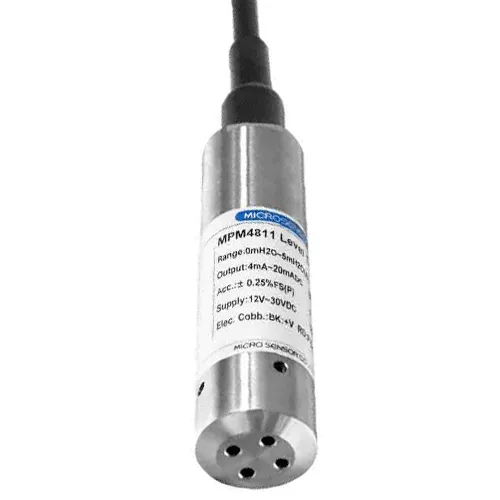

Скважинные уровнемеры для жидкости

Назначение уровнемеров для скважин

Основным назначением уровнемеров является определение уровня воды в различных скважинах, колодцах и емкостях. Помимо этого с помощью данных устройств могут решаться другие задачи:

• контроль процесса бурения колодцев и скважин,
• определение глубины залегания подземных вод,
• контроль наполнения резервуаров с жидкими продуктами,
• измерение температуры контролируемой среды и многие другие.

Некоторые варианты скважинных уровнемеров способны работать с газовыми средами.

Принцип работы уровнемера для скважин

Скважинные уровнемеры представляют собой индикаторный кабель (трос) определенной длины с нанесенной шкалой измерения. Кабель намотан на катушку, размещенную на корпусе. Измерительный трос выполнен в виде стандартного круглого кабеля или в виде плоской ленты, схожей с обычной измерительной лентой.

Как правило, тросовые скважинные уровнемеры снабжены тормозным механизмом, автоматически останавливающим погружение кабеля в момент касания с водой. В зависимости от модели измеритель уровня может иметь световой и/или звуковой сигналы для оповещения оператора.

Для определения уровня воды кабель постепенно разматывается с катушки и опускается в емкость или скважину. В момент достижения поверхности воды трос останавливается, и подается сигнал индикации уровня. По шкале, нанесенной на кабель, производится замер глубины нахождения воды.

Работа тросового электроконтактного уровнемера

Принцип работы электроконтактного тросового уровнемера для скважин заключается в замыкании сети при соприкосновении электрода, размещенного на зонде, с водой.

Принцип действия лотового тросового уровнемера

Лотовый уровнемер в работе использует лот-хлопушку, погружающийся в скважину под действием силы тяжести. В момент удара об воду раздается характерный хлопок, сигнализирующий о достижении поверхности воды.

Область применения скважинных уровнемеров

Уровнемеры для скважин подходят для работы во многих отраслях промышленности при решении задач, связанных с контролем уровня жидких веществ:

• в металлургической и горнодобывающей промышленности для контроля уровня и состояния грунтовых вод в скважинах,
• в сельском хозяйстве:
  • для определения уровня в естественных водоемах,
  • контроля воды в водозаборах предприятий и населенных пунктов,
  • обеспечения подачи воды к местам полива и орошения,
• в химической промышленности для контроля уровня жидких продуктов в цистернах, в том числе для агрессивных жидкостей,
• в нефтегазовой промышленности:
  • для контроля процесса бурения,
  • оценки состояния скважин,
  • определения уровня газа и топлива в резервуарах,
• в жилищно-коммунальном хозяйстве:
  • для измерения скважин и колодцев,
  • отслеживания их состояния,
  • мониторинга сточных и канализационных вод,
• в пищевой промышленности для мониторинга уровня жидкостей в емкостях и трубопроводах.

Также уровнемеры могут применяться для бытовых скважин в рамках индивидуальных хозяйств.

Тросовые скважинные уровнемеры

Тросовые скважинные уровнемеры являются самым доступным вариантом измерения глубины залегания вод. Уровнемер выполнен в виде катушки с измерительным кабелем (тросом). Кабель постепенно опускается в скважину, пока не достигнет поверхности воды. По индикаторной шкале, нанесенной на трос, определяется глубина. Наиболее распространены электроконтактные и лотовые кабельные скважинные уровнемеры.

В работе электроконтактых устройств используется электрод, который замыкает цепь при контакте с водой. После этого происходит автоматическая остановка кабеля, и оператор оповещается световым или звуковым сигналом.

При использовании лотового варианта устройства для определения глубины кабель с лотом-хлопушкой спускается в скважину под действием ускорения свободного падения. При ударе о водную поверхность раздается хлопок, сигнализирующий о достижении воды.

В работе скважинных уровнемеров с тросом можно выделить такие преимущества:

• низкая стоимость устройства,
• простота использования и обслуживания,
• возможность работы с очень глубокими скважинами – до 500 метров и более,
• высокая точность измерений благодаря индикаторной шкале на кабеле,
• возможность совмещения с измерителями температуры для анализа состояния скважин.

При этом работа тросовых измерителей ограничена в связи с некоторыми недостатками:

• лотовый вариант невозможно использовать в условиях повышенного шума или для глубоких скважин, т.к. сложно контролировать момент хлопка,
• необходимость непосредственного нахождения возле устройства для отслеживания глубины.
