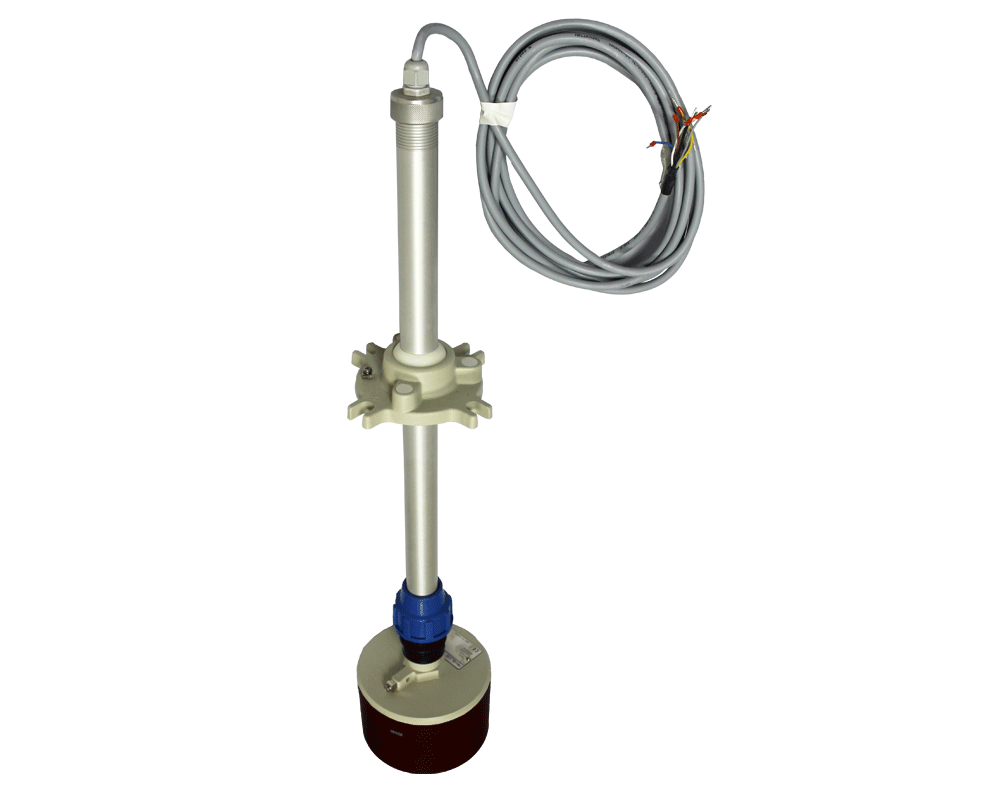

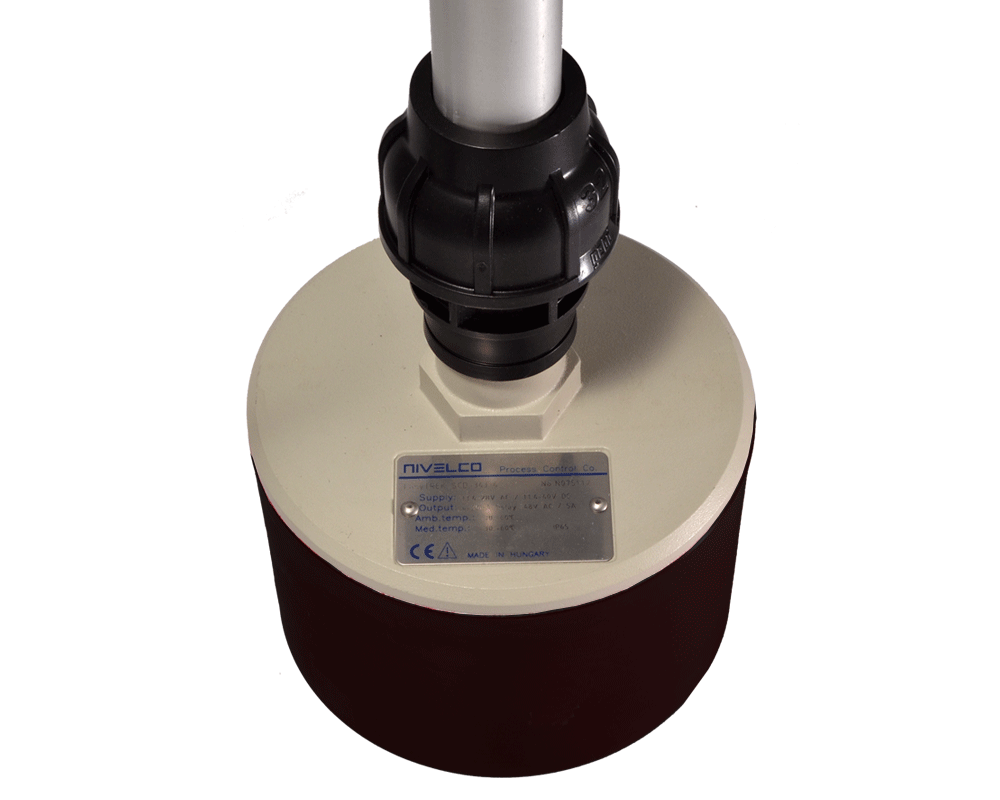

Ультразвуковые уровнемеры сыпучих материалов EasyTREK в Москве
Модификации EasyTREK для работы с сыпучими материалами представляют собой компактные и надежные устройства, оптимизированные для решения множества задач в больших АСУТП. На их базе строятся экономичные и качественные системы измерения и управления.
EasyTREK является ультразвуковым преобразователем уровня. Данная модификация служит для работы с твердыми материалами. Принцип действия подразумевает бесконтактное измерение уровня. Такая особенность приводит к упрощению конструкции, делает ее компактной и надежной. Благодаря отсутствию прямого контакта с материалом, не возникает проблем при работе с агрессивными или же коррозионными средами.
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-340-4
Ультразвуковой датчик уровня EasyTREK SCD-340-4 для контроля уровня сыпучих материалов.
|
168 131 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-33J-4
Ультразвуковой датчик уровня EasyTREK SCD-33J-4 для контроля уровня сыпучих материалов.
|
227 913 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-34J-4
Ультразвуковой датчик уровня EasyTREK SCD-34J-4 для контроля уровня сыпучих материалов.
|
195 112 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-340-8
Ультразвуковой датчик уровня EasyTREK SCD-340-8 для контроля уровня сыпучих материалов. Взрывозащищенное исполнение.
|
185 695 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-34J-8
Ультразвуковой датчик уровня EasyTREK SCD-34J-8 для контроля уровня сыпучих материалов. Взрывозащищенное исполнение.
|
212 676 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-310-4
Ультразвуковой датчик уровня EasyTREK SCD-310-4 для контроля уровня сыпучих материалов.
|
227 384 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-330-8
Ультразвуковой датчик уровня EasyTREK SCD-330-8 для контроля уровня сыпучих материалов. Взрывозащищенное исполнение.
|
218 601 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-33J-8
Ультразвуковой датчик уровня EasyTREK SCD-33J-8 для контроля уровня сыпучих материалов. Взрывозащищенное исполнение.
|
245 583 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-31J-8
Ультразвуковой датчик уровня EasyTREK SCD-31J-8 для контроля уровня сыпучих материалов.
|
271 929 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-330-4
Ультразвуковой датчик уровня EasyTREK SCD-330-4 для контроля уровня сыпучих материалов.
|
200 931 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-330-8 !cable 25m
Ультразвуковой датчик уровня EasyTREK SCD-330-8 !cable 25m для контроля уровня сыпучих материалов. Взрывозащищенное исполнение.
|
240 892 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-310-8
Ультразвуковой датчик уровня EasyTREK SCD-310-8 для контроля уровня сыпучих материалов.
|
244 948 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SCD-31J-4
Ультразвуковой датчик уровня EasyTREK SCD-31J-4 для контроля уровня сыпучих материалов.
|
254 365 руб./шт
-
+
Заказать
|
Особенности ультразвуковых уровнемеров EasyTREK для сыпучих материалов
Прибор можно обозначить «младшим братом» EchoTREK. Отличие же данного прибора заключается в том, что он лучше оптимизирован для работы в большом парке емкостей. Значительно выигрывая в цене, он не уступает ему по основным параметрам. Электроника прибора ведет измерения уровня, а также расчет объема и веса продукта.
Программирование уровнемера возможно только удаленным способом посредством цифрового интерфейса HART. Доступно взрывобезопасное исполнение и силовой релейный выход в некоторых комплектациях. Реле может быть программно настроено в качестве регулятора или сигнализатора.
В силу своих особенностей, уровнемер сыпучих материалов EasyTREK является экономичным и эффективным решением для производств с большим парком емкостей и конвейеров. Использование системы EasyTREK с MultiCont будет оптимально для работы в АСУТП.
Достоинства и преимущества EasyTREK (для сыпучих материалов)
Основные достоинства модификации EasyTREK для сыпучих материалов:
- Непрерывное измерение и высокая точность
- Большое количество опций в программировании для оптимизации и улучшения качества измерения
- Надежная работа в условиях множества факторов, затрудняющих измерение (пыль, неровности сосуда, шум наполнения)
- Хорошее соотношение цена/качество
- Компактные габариты
- Мощный релейный выход для регулирования или сигнализации
- Срок гарантии 5 лет
Принцип работы EasyTREK для сыпучих материалов
Ультразвуковой уровнемер EasyTREK при работе с твердыми материалами использует метод времени отраженного сигнала. Это позволяет производить измерения бесконтактно в агрессивных средах. Важными особенностями являются направление конусного луча (чтобы не касался боковой стены) и расположение прибора не параллельно поверхности измеряемого материала. Эти условия достигаются за счет правильного выставления угла отклонения посредством специальной шариковой оси.
EasyTREK в модификации для твердых материалов работает по тому же принципу, что и остальные его собратья из данного семейства. Это ультразвуковой измеритель уровня и он использует в своей работе метод времени возвращенного сигнала. Оптимальное размещение устройства – на расстоянии r=(0,3…0,5)R от края емкости. Также нужно следить, чтобы конусный луч не касался боковой стены. Помимо этого, прибор не следует располагать параллельно поверхности среды. Исключение составляют узкие резервуары. В остальных случаях необходимо выставлять нужный угол отклонения при помощи специальной шариковой оси.
Посредством программирования в электронику прибора вносятся данные о среде измерения (геометрические размеры сосуда, глубина/высота, программируется диапазон измерения). Прибор излучает сигнал в ультразвуковом диапазоне. Этот сигнал доходит до продукта, отражается и возвращается обратно. Далее происходит расчет всех необходимых данных. Стандартная формула для уровня:
LEV=H – DIST
DIST=1/2Vst, где
Vs – скорость сигнала,
t – время возврата сигнала (замеряется прибором)
После этого возможен расчет объема и веса материала.
Исполнения прибора отличаются некоторыми конструктивными моментами. Это влияет на диапазон измерения прибора и размеры мертвой зоны (минимальное расстояние, от которого возможно измерение). При более низкой конусности (у данной модификации ~5 °) излучения, диаметр пучка излучения становится меньше и позволяет работать в более узких резервуарах. Минимальное расстояние (мертвую зону) рекомендуется настраивать программно в зависимости от условий работы.
С помощью программирования производится тонкая настройка конфигурации измерения, оптимизации измерения, расчет дополнительных величин и установка контрольных значений для реле и различных информационных параметров. Программирование прибора производится удаленным способом по цифровым протоколам.
Рабочий принцип ультразвукового уровнемера сыпучих материалов EasyTREK дает возможность бесконтактного измерения в агрессивных средах. Электроника EasyTREK хорошо оптимизирует процесс измерений и улучшает качество расчетов объема и веса.
Диагностика EasyTREK
Диагностика уровнемера производится преимущественно по цифровым протоколам и удаленно. В дополнение к этому способу, существует еще такие варианты сигнализации или диагностики:
- Аналоговая петля 4-20 мА
- Выход реле (как сигнализация)
Цифровые протоколы, доступные для использования – HART и MODBUS (RS485).
Применение EasyTREK для сыпучих материалов
EasyTREK контроль уровня цемента на производстве товарного бетона |
Возможные приложения для работы EasyTREK:
- Большинство твердых сыпучих материалов
- Гранулаты, пылеобразные материалы, порошки
- Измерение и расчет уровня, веса и объема сыпучих материалов
- Непрерывный мониторинг на конвейерных лентах и иных открытых поверхностях
Преобразователи уровня EasyTREK не следует применять в резервуарах, находящихся под давлением. Рекомендуется использовать его только при нормальном атмосферном давлении (в районе 1 бара). В то же время, точность и быстродействие прибора позволяет находить ему применение на производствах с транспортными лентами.
Рабочий диапазон прибора не отличается от диапазона его «старшего брата» EchoTREK. Для малых емкостей и силосов предназначено исполнение с рабочим диапазоном в 15 м. Доступны также диапазоны в 30 м и 60 м.
Цифровой протокол доступен только один на выбор – HART или MODBUS. Причем MODBUS идет опцией вместо аналогового выхода. Обращайте внимание на данную особенность. Во взрывобезопасном исполнении доступны все необходимые выходы, в том числе и силовое реле. Наличие реле позволяет посредством прибора осуществлять сигнализацию по запрограммированным предельным значениям или гистерезисную регулировку исполнительным элементом на опасных производствах. Используйте эту возможность при построении АСУТП.
С точки зрения коммуникации возможны следующие основные виды применения:
- Применение в виде 4-х или 3-х проводного токового датчика. В этом случае используется стандартный аналоговый выход, а при помощи HART-протокола производится необходимая настройка.
- Совместное использование токового датчика и цифровой передачи по HART в системе одного датчика. В этом случае у токового датчика может быть несколько приемников сигнала с аналогового выхода (ограничение по суммарному выходному Rt=250…600 Ом) и один «master» прибор HART.
- Совместная организация нескольких датчиков EasyTREK при помощи MultiCont. Данный вариант предусматривает объединение множества датчиков через коммуникацию HART с контроллером MultiCont. Такой вариант оптимален для больших систем.
Для бесперебойной работы прибору нужна защита от тепловых излучений (таких, как солнце и иные облучения). Также, старайтесь устанавливать прибор как можно дальше от места заполнения емкости. В случае пневматической загрузки, располагайте прибор там, где скорость заполнения материалом наименьшая. Взрывобезопасное исполнение запрещается устанавливать в пневматическую пылевую струю. Несоблюдение рекомендаций может сказаться на качестве измерений. Обращайтесь к документации на прибор для выяснения подробностей.
Организованная под управлением MultiCont работа множества датчиков в большой системе будет наилучшим применением для данной модификации EasyTREK. При этом Уровнемер сыпучих материалов EasyTREK хорошо адаптирован к работе в сложных условиях.
Характеристики EasyTREK (для сыпучих материалов)
Уровнемер сыпучих материалов EasyTREK имеет схожие характеристики в обычном и взрывобезопасном исполнении. Расширенные данные исполнений EasyTREK, а также специальные данные в зависимости от типа, представлены в таблицах ниже.
SCD-3_ _-4
Материал корпуса | Полипропилен и алюминий |
Конусность излучения | ~5° |
Температура технологической среды | -30 °С…+60 °С |
Давление окружающей среды | 0,07-0,11 МПа (0,7-1,1 бар) Pabsolut ±0,01 МПа (0,1 бар) разница между наружной средой и внутренним объемом бункера/силоса |
Напряжение питания/Потребляемая мощность | 11,4…40 В DC/4,7 Вт или 11,4…28 В AC/5,2 ВА |
Токовый выход | 4-20 мА Rmax=600 Ом, гальванически разделен, снабжен защитой от переходного перенапряжения |
Сигнал ошибки на токовом выходе | Сигнал отсутствия эха: 3,6 мА; 22 мА; держание значения (избирается программированием) |
Цифровая коммуникация | Согласно стандарта HART на токовом выходе |
Выход реле | Замыкающий контакт (SPST). Программируемые функции: гистерезисная регулировка или сигнализация ошибки |
Нагружаемость реле | 48 В AC/5 A; AC12 |
Точность | ±(0,2% измеренного расстояния +0,1% максимального измеряемого расстояния) |
Разрешение расстояния и измерения уровня | 10 мм |
Время уставки | 3…1000 с (выбирается программированием). Заводская уставка: 300 с |
Электрическое подключение | 6х0,05 мм2 экранированный кабель Ø7,5 мм, стандартная длина: 3 м (возможность заказа макс. до 30 м) |
Электрическая защита | III класс защиты от прикосновения |
Механическая защита | IP65 |

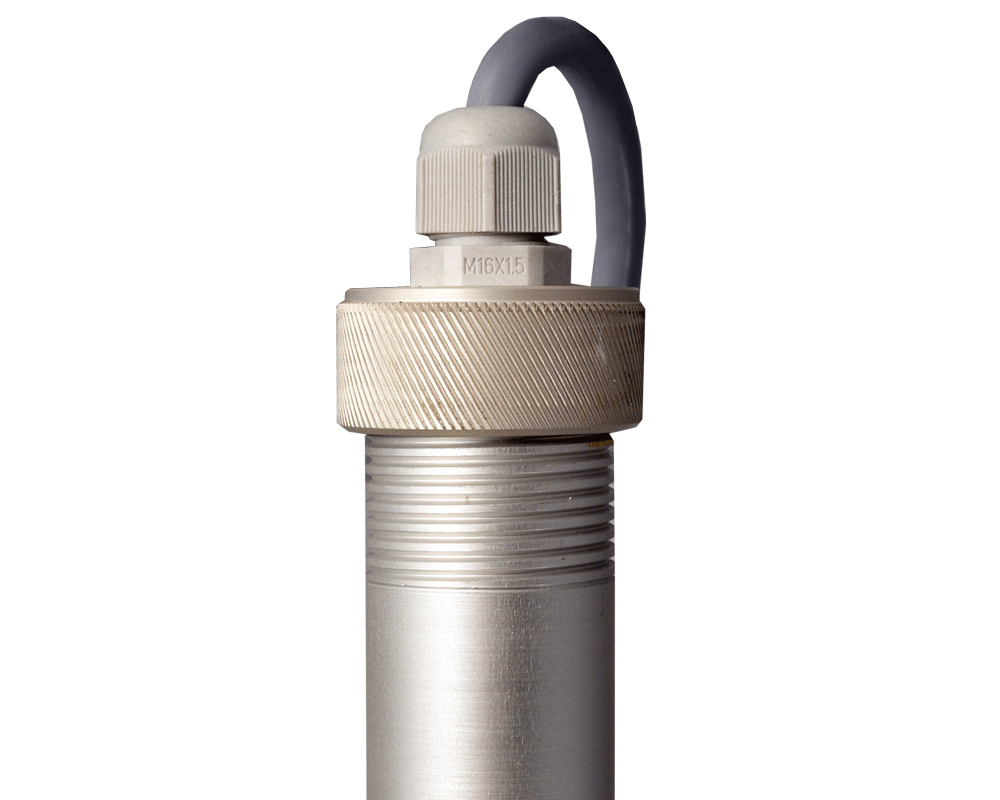

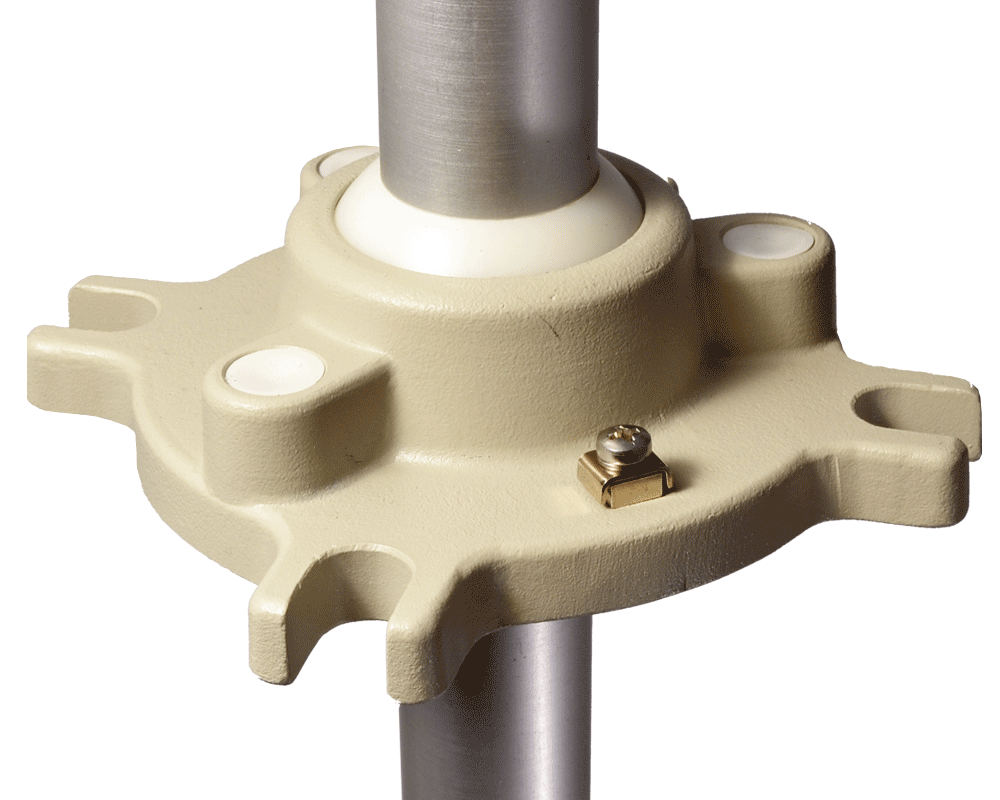

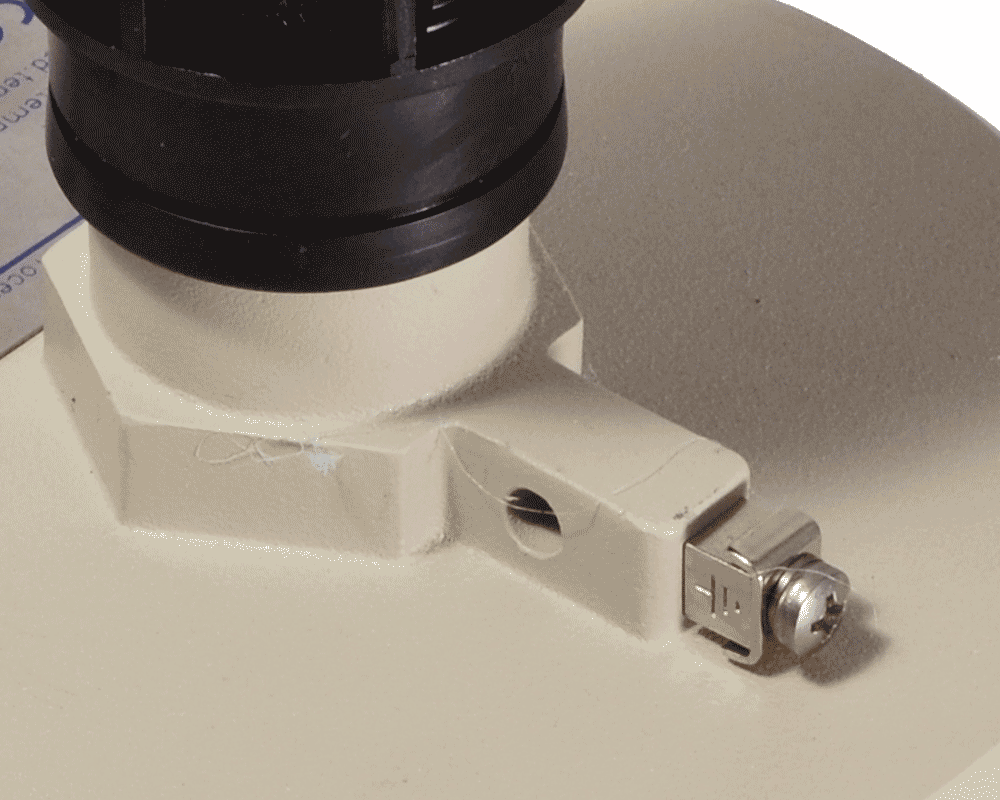

Механическое соединение | 1” BSP или фланец с шаровым шарниром |
SCD-3_ _-8 Ex
Материал корпуса | Алюминий |
Конусность излучения | ~5° |
Температура технологической среды | -20 °С…+60 °С |
Макс. температура поверхности | 130 °С |
Давление окружающей среды | 0,07-0,11 МПа (0,7-1,1 бар) Pabsolut ±0,01 МПа (0,1 бар) разница между наружной средой и внутренним объемом бункера/силоса |
Напряжение питания/Потребляемая мощность | 11,4…40 В DC/4,7 Вт или 11,4…28 В AC/5,2 ВА |
Токовый выход | 4-20 мА Rmax=600 Ом, гальванически разделен, снабжен защитой от переходного перенапряжения |
Сигнал ошибки на токовом выходе | Сигнал отсутствия эха: 3,6 мА; 22 мА; держание значения (избирается программированием) |
Цифровая коммуникация | Согласно стандарта HART на токовом выходе |
Выход реле | Замыкающий контакт (SPST). Программируемые функции: гистерезисная регулировка или сигнализация ошибки |
Нагружаемость реле | 48 В AC/5 A; AC12 |
Точность | ±(0,2% измеренного расстояния +0,1% максимального измеряемого расстояния) |
Разрешение расстояния и измерения уровня | 10 мм |
Время уставки | 3…1000 с (выбирается программированием). Заводская уставка: 300 с |
Электрическое подключение | 6х0,05 мм2 экранированный кабель Ø7,5 мм, стандартная длина: 3 м (возможность заказа макс. до 30 м) |
Электрическая защита | III класс защиты от прикосновения |
Механическая защита | IP65 |
Механическое соединение | 1” BSP или фланец с шаровым шарниром |
Обозначение защищенности Ех | (Ех) II 1 D IP65 T130 °С |
Данные, зависящие от типа
Тип | Максимальное расстояние измерения Хм/ Минимальное расстояние измерения Хm |
Частота ультразвука | Масса |
SCD-34_-4 SCD-34_-8 Ex |
15 м/0,5 м | 40 кГц | ~3,5 кг |
SCD-33_-4 SCD-33_-8 Ex |
30 м/0,6 м | 30 кГц | ~3,5 кг |
SCD-31_-4 SCD-31_-8 Ex |
60 м/1 м | 15 кГц | ~6,5 кг |
Документация
Данные для заказа устройства можно посмотреть в соответствующей документации на EasyTREK (для сыпучих материалов): Каталог Ультразвуковой преобразователь уровня EasyTREK.
С руководством по правильной установке, монтажу, программированию и эксплуатации можно ознакомиться здесь: Инструкция по эксплуатации и программированию.
Паспорт на ультразвуковые уровнемеры сыпучих материалов EasyTREK
