Какие типы уровнемеров подходят для измерения в резервуарах под высоким давлением и почему

Автор: Дмитрий Слесарев Время прочтения: 14 мин.

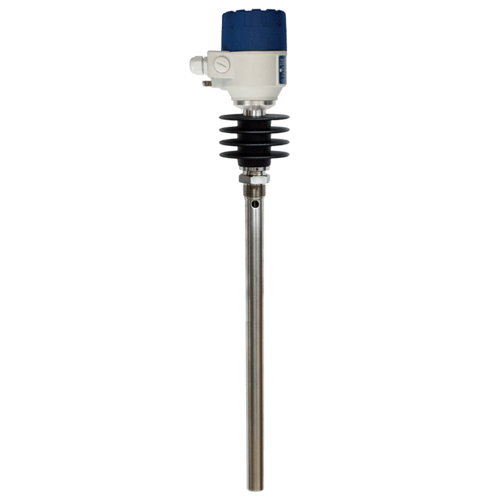

В резервуарах под высоким давлением (реакторы, сепараторы, колонны) условия измерения уровня принципиально отличаются от атмосферных. Давление влияет не только на конструкцию прибора, но и на принцип измерения: изменяются свойства газовой фазы, возникают пар, пена, пыль и турбулентность. В результате часть технологий теряет устойчивость или дает систематическую погрешность.

Поэтому выбор уровнемера определяется не только типом среды, но и устойчивостью принципа измерения к этим факторам. На практике применяются только те решения, которые сохраняют точность в изменяющихся условиях и конструктивно пригодны для работы в герметичных аппаратах.

Какие требования предъявляются к уровнемерам при работе под высоким давлением?

Независимость принципа измерения от давления
Метод измерения не должен зависеть от изменения параметров газовой фазы. При повышенном давлении меняются плотность, состав и температура газа, что критично для акустических и некоторых контактных методов. Предпочтение отдается технологиям, где влияние этих факторов минимально или компенсируется.

Конструктивная пригодность для герметичных аппаратов
Уровнемер должен обеспечивать герметизацию в точке установки и выдерживать рабочее давление. Это ограничивает применение приборов с подвижными механическими элементами или открытыми измерительными системами.

Устойчивость к процессным воздействиям
В реальных условиях на измерение уровня влияют дополнительные параметры:

• пена;
• пар;
• пыль (для сыпучих);
• турбулентность;
• отложения на чувствительных элементах.

Метод измерения должен сохранять корректность показаний при наличии этих факторов.

Стабильность характеристик при изменении условий
Изменение температуры, давления или состава среды не должно приводить к заметному дрейфу показаний или необходимости частой перенастройки прибора.

Требуемая точность измерения
Уровнемер должен обеспечивать точность не только в статических условиях, но и в процессе эксплуатации – при колебаниях уровня, изменении параметров среды и длительной работе.

В совокупности эти требования существенно ограничивают перечень применимых технологий и объясняют, почему в условиях высокого давления используются только определенные типы уровнемеров.

Какие уровнемеры подходят для сыпучих материалов под давлением?

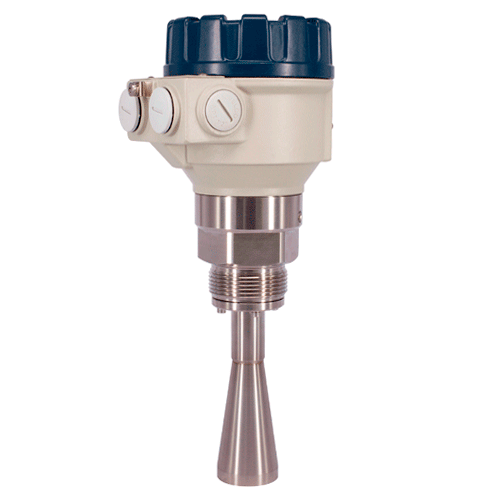

1. Радарные уровнемеры (FMCW)

Работают по бесконтактному методу, основанному на отражении электромагнитной волны от поверхности материала.

Почему применяются:

• слабая зависимость сигнала от давления и свойств газовой фазы;
• устойчивость к запыленной среде;
• отсутствие контакта с продуктом;
• высокая точность измерения.

Особенности применения:

• требуется корректный монтаж (необходимо учитывать угол установки, желательно отсутствие внутренних препятствий);
• высокая стоимость по сравнению с другими решениями.

2. Рефлексные микроволновые уровнемеры (GWR)

Сигнал распространяется вдоль направляющего зонда, что снижает влияние внешней среды.

Почему применяются:

• меньшая чувствительность к пыли и неоднородности;
• стабильная работа при изменении условий;
• применимость в аппаратах под давлением.

Ограничения:

• контакт с материалом;
• влияние отложений на зонде на сигнал.

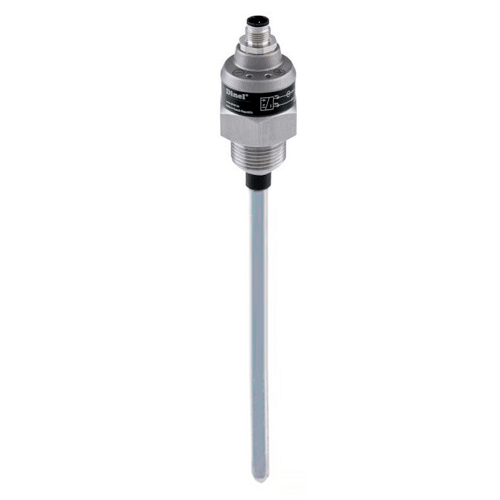

3. Емкостные уровнемеры

В основе контактного метода этого типа датчиков – изменение электрической емкости.

Когда применяются:

• при стабильных свойствах материала;
• при невысоких требованиях к точности.

Ограничения:

• чувствительность к пыли и налипанию;
• зависимость от диэлектрических свойств;
• возможны ложные срабатывания.

Таким образом, для сыпучих материалов под давлением основными решениями являются радарные и рефлексные микроволновые уровнемеры. Емкостные применяются как более простая альтернатива, когда условия процесса стабильны.

Дополнительные факторы, влияющие на отклонения в измерениях (геометрия аппарата, условия загрузки, монтаж), рассмотрены в статье «Погрешности в уровнеметрии сыпучих материалов и способы их избежать».

Какие уровнемеры применяются для жидкостей под высоким давлением?

Для жидкостей перечень применимых технологий шире, чем для сыпучих материалов, однако ограничения в их выборе также есть. Некоторые условия отбора, влияющие на стабильность показаний, совпадают, а также добавляются специфические: наличие паровой фазы, пены, конденсата, изменение плотности и турбулентность. На практике используются следующие типы уровнемеров.

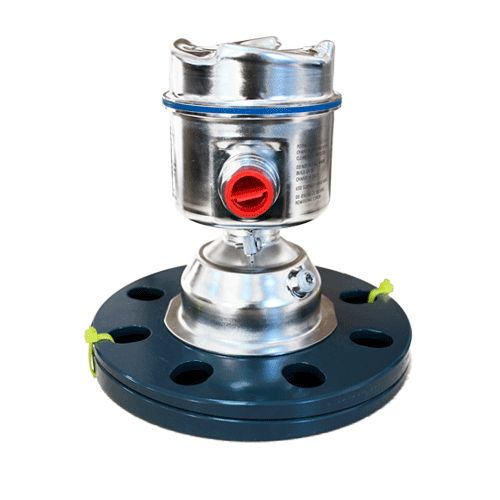

1. Микроволновые радарные уровнемеры

Относятся к устройствам с бесконтактным методом работы, основанным на отражении электромагнитной волны от поверхности жидкости.

Почему применяются:

• независимость от давления и температуры;
• высокая точность;
• отсутствие контакта со средой;
• устойчивость к паровой фазе.

Особенности применения:

• требования к монтажу (исключение ложных отражений);
• высокая стоимость.

2. Рефлекс-радарные уровнемеры

Контактирует со средой, сигнал при этом распространяется вдоль зонда.

Почему применяются:

• устойчивость к пене и турбулентности;
• стабильная работа при наличии пара и конденсата;
• высокая повторяемость измерений.

Ограничения:

• прямой контакт со средой;
• влияние отложений на зонде.

3. Емкостные уровнемеры

Для них характерен контактный метод, чувствительный к электрическим свойствам среды.

Когда применяются:

• при стабильном составе жидкости;
• при отсутствии значительных отложений.

Ограничения:

• зависимость от диэлектрической проницаемости
• чувствительность к загрязнениям;
• средняя точность.

4. Магнитострикционные уровнемеры

Принцип их работы основан на контактном методе с измерением положения поплавка.

Почему применяются:

• высокая точность;
• стабильность измерений;
• герметичное исполнение.

Ограничения:

• требования к чистоте среды;
• использование поплавка.

5. Поплавковые магнитные уровнемеры

В них заложен механический метод с перемещением поплавка.

Почему применяются:

• возможность работы в герметичных аппаратах;
• независимость от электрических свойств среды;
• простота конструкции.

Ограничения:

• использование подвижных элементов;
• ограничения по вязкости и загрязнению среды.

При выборе оборудования рекомендуется использовать уровнемеры, соответствующие требованиям ТР ТС 032/2013 «О безопасности оборудования, работающего под давлением».

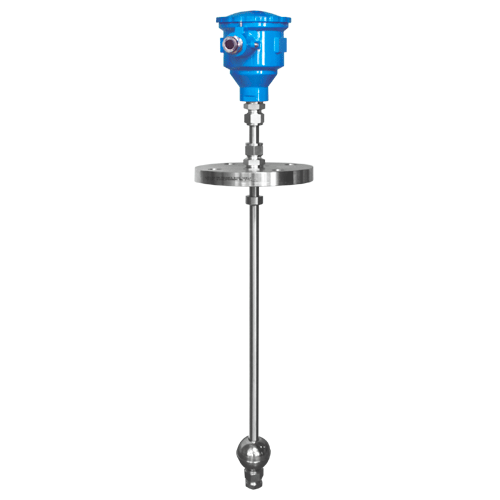

Пример: Поплавковые магнитные уровнемеры жидкости MLL-FG (сертификат соответствия ТР ТС 032/2013)

6. Байпасные уровнемеры

Измерение уровня осуществляется в выносной камере, гидравлически связанной с основным резервуаром.

• конструктивно рассчитаны на работу под давлением;
• измерение выполняется в более стабильных условиях по сравнению с основным объемом;
• нечувствительны к пене и турбулентности в резервуаре;
• позволяют контролировать уровень визуально.

Ограничения:

• требуется корректная гидравлическая связь с аппаратом;
• необходимо учитывать возможность отложений в байпасной линии.

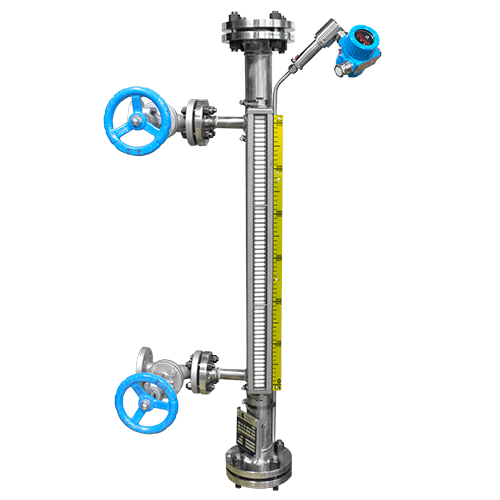

Пример: Байпасные уровнемеры серии ILL-BM (сертификат соответствия ТР ТС 032/2013).

Таким образом, для жидкостей под высоким давлением применяются как бесконтактные (радарные), так и контактные методы. Выбор определяется условиями процесса: наличием пены, изменением свойств среды, требованиями к точности и особенностями эксплуатации. В статье «Измерение уровня в ЦКТ под давлением» рассмотрены практические особенности контроля за значениями жидкости при таких условиях.

Какие уровнемеры не применяются под высоким давлением и почему?

1. Ультразвуковые уровнемеры

Основаны на распространении акустической волны в газовой среде.

Почему не применяются:

• скорость звука зависит от давления, температуры и состава газа;
• наличие пара, пены и турбулентности искажает сигнал;
• в закрытых аппаратах с изменяющимися условиями точность нестабильна.

В результате метод не обеспечивает корректность измерения при работе под давлением.

2. Лотовые уровнемеры

Относятся к датчикам с механическим методом, предполагающим использование троса и груза.

Почему не применяются:

• сложность герметизации ввода в аппарат;
• наличие подвижных элементов;
• износ и нестабильность показаний.

Применяются преимущественно в атмосферных бункерах и силосах.

3. Буйковые уровнемеры

Их метод основан на измерении силы, действующей на погружаемый элемент.

Почему ограничены:

• чувствительность к изменению плотности среды;
• влияние отложений и загрязнений;
• наличие механических элементов.

Формально могут использоваться под давлением, но в современных системах применяются ограниченно из-за эксплуатационных особенностей.

Таким образом, из рассмотрения исключаются технологии, принцип работы которых напрямую зависит от параметров газовой среды или требует сложной механики. В условиях высокого давления такие методы не обеспечивают стабильного и воспроизводимого измерения уровня.

Сравнение уровнемеров для работы под высоким давлением

Для практического выбора важно не только понимать применимость отдельных технологий, но и сопоставлять их по ключевым параметрам: устойчивости к давлению, чувствительности к условиям процесса и точности. Ниже приведено обобщенное сравнение основных типов уровнемеров.

FAQ: вопросы выбора уровнемеров

Можно ли использовать один тип уровнемера для всех сред?
Нет. Даже универсальные технологии (например, радарные) требуют учета условий процесса: наличия пены, пыли, турбулентности, геометрии аппарата и требований к точности.

Что выбрать: радарный или рефлексный (GWR)?
Радарные уровнемеры предпочтительны как универсальное бесконтактное решение.
GWR целесообразно применять при нестабильной поверхности (пена, турбулентность) или сложной геометрии, где требуется более «жесткая» фиксация сигнала.

В каких случаях допустимо применять емкостные уровнемеры?
При стабильных свойствах среды и невысоких требованиях к точности. При изменении состава, налипании или загрязнениях точность может существенно снижаться.

Когда оправдано применение байпасных уровнемеров?
Когда важно получить стабильное измерение, независимое от условий в основном объеме. Часто используются как опорный или дублирующий канал, а также в системах с визуальным контролем уровня.

Насколько критичен монтаж уровнемера?
Критичен. Даже при корректно выбранной технологии ошибки установки (угол, расположение, наличие внутренних элементов) могут приводить к значительным погрешностям или нестабильной работе.

Можно ли применять ультразвуковые уровнемеры в закрытых аппаратах?
Как правило, нет. Изменение параметров газовой среды и наличие пены или пара делают измерение нестабильным.

От чего в первую очередь зависит точность измерения?
От устойчивости принципа измерения к условиям процесса, а не только от паспортных характеристик прибора. В реальных условиях влияние среды становится определяющим.

Итог

В условиях высокого давления выбор уровнемера определяется не типом среды, а устойчивостью принципа измерения к параметрам процесса. Именно это ограничивает перечень применимых технологий.

Основными решениями являются радарные и рефлексные микроволновые уровнемеры, обеспечивающие стабильное измерение в большинстве случаев. Для жидкостей дополнительно применяются магнитострикционные, поплавковые и байпасные уровнемеры, каждый из которых решает свои задачи.

Ключевой принцип выбора – учитывать не тип прибора, а его поведение в реальных условиях эксплуатации: влиянии среды, особенностях монтажа и изменении параметров процесса.
