Ультразвуковые уровнемеры сыпучих материалов EchoTREK в Москве
EchoTREK в исполнении для сыпучих материалов представляет собой надежное устройство для работы в сложных условиях. Наделенный множеством функций, этот прибор также является оптимальным с экономической точки зрения выбором для регулирования или измерения уровня сыпучих материалов в открытых местах.
EchoTREK представляет собой ультразвуковой преобразователь уровня. Конкретно данная модификация предназначена для работы с сыпучими материалами. Благодаря своему принципу действия, эффективному ПО и некоторым конструктивным особенностям, прибор может надежно работать в таких условиях, где многие другие приборы сталкиваются с серьезными проблемами. Присутствие негативных факторов по типу запыленности, шумов наполнения или неровных поверхностей не является препятствием для этого устройства. Диапазон измерения по сравнению с жидкостным уровнемером также увеличен в два раза.
Быстрый просмотр
|
В наличии: Мало

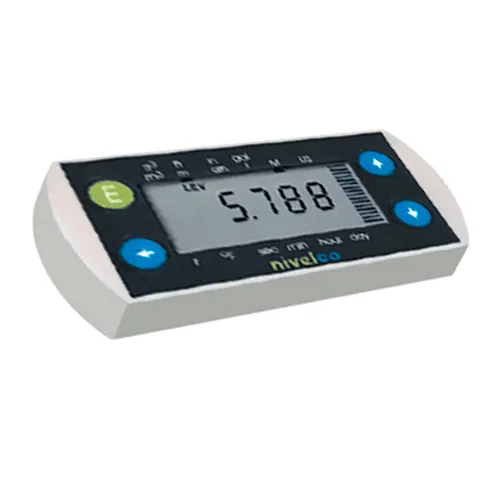

Артикул: SAP-100-0
|
17 058 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: STD-34J-2
Ультразвуковой датчик уровня EasyTREK STD-34J-2 для контроля уровня сыпучих материалов.
|
232 517 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-33J-1
Ультразвуковой датчик уровня EchoTREK SBD-33J-1 для контроля уровня сыпучих материалов.
|
286 816 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-34J-1
Ультразвуковой датчик уровня EchoTREK SBD-34J-1 для контроля уровня сыпучих материалов.
|
249 549 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: STD-33J-2
Ультразвуковой датчик уровня EasyTREK STD-33J-2 для контроля уровня сыпучих материалов.
|
266 212 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: STD-34J-1
Ультразвуковой датчик уровня EasyTREK STD-34J-1 для контроля уровня сыпучих материалов.
|
232 517 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-34J-2
Ультразвуковой датчик уровня EasyTREK SBD-34J-2 для контроля уровня сыпучих материалов.
|
246 247 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-34J-3
Ультразвуковой датчик уровня EasyTREK SBD-34J-3 для контроля уровня сыпучих материалов.
|
273 441 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: STD-33J-3
Ультразвуковой датчик уровня EasyTREK STD-33J-3 для контроля уровня сыпучих материалов.
|
293 675 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-31J-1
Ультразвуковой датчик уровня EasyTREK SBD-31J-1 для контроля уровня сыпучих материалов.
|
319 739 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-33J-4
Ультразвуковой датчик уровня EasyTREK SBD-33J-4 для контроля уровня сыпучих материалов.
|
306 596 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-31J-3
Ультразвуковой датчик уровня EasyTREK SBD-31J-3 для контроля уровня сыпучих материалов.
|
343 631 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: STD-34J-3
Ультразвуковой датчик уровня EasyTREK STD-34J-3 для контроля уровня сыпучих материалов.
|
256 408 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-33J-2
Ультразвуковой датчик уровня EasyTREK SBD-33J-2 для контроля уровня сыпучих материалов.
|
283 020 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: STD-31J-1
Ультразвуковой датчик уровня EasyTREK STD-31J-1 для контроля уровня сыпучих материалов.
|
302 592 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: STD-34J-4
Ультразвуковой датчик уровня EasyTREK STD-34J-4 для контроля уровня сыпучих материалов.
|
253 015 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: STD-31J-3
Ультразвуковой датчик уровня EasyTREK STD-31J-3 для контроля уровня сыпучих материалов.
|
326 483 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: SBD-34J-4
Ультразвуковой датчик уровня EasyTREK SBD-34J-4 для контроля уровня сыпучих материалов.
|
273 441 руб./шт
-
+
Заказать
|
Особенности ультразвуковых уровнемеров EchoTREK для сыпучих материалов
Электроника и программное обеспечение позволяют помимо значений уровня вести расчеты и передавать данные по объему и весу продукта. Коммуникация с другими приборами АСУТП может осуществляться разными способами: HART, RS485 (MODBUS), аналоговый выход.
У прибора также имеются мощные релейные выходы, которые можно запрограммировать на переключение по нужным значениям уровня и использовать прибор в качестве регулятора уровня.
Уровнемер доступен для программирования как удаленно, по цифровым протоколам, так и на месте при помощи модуля отображения и программирования SAP-100.
Преимущества EchoTREK для сыпучих материалов
Модификация EchoTREK для сыпучих материалов обладает некоторыми достоинствами в сравнении с приборами иных типов:
- Высокая точность при непрерывном измерении уровня
- Применимость и надежная работа в условиях шума наполнения, неровных поверхностей и иных факторах, которые затрудняют измерение
- Многофункциональность прибора и его программного обеспечения
- Отсутствие физического контакта с продуктом измерения
- Удобные габариты
- Оптимальная для функциональности прибора цена
- Возможность программирования на месте
- Срок гарантии 5 лет
Еще одним достоинством можно назвать возможность экономии на модулях программирования SAP-100. Если не требуется всеобъемлющего контроля, то для нескольких приборов можно заказать только один модуль. Из-за сравнительно невысокой цены самого прибора, доля SAP-100 в его стоимости играет заметную роль, и такое решение можно считать преимуществом EchoTREK.
Принцип работы EchoTREK для сыпучих материалов
Принцип действия модификации уровнемера EchoTREK для сыпучих материалов схож с его же жидкостной модификацией. Также используется метод времени отраженного сигнала. Прибор устанавливается наверху резервуара. Отличие от жидкостной версии заключается в том, что здесь прибор должен располагаться не параллельно поверхности среды, а под некоторым углом. Шариковая полуось, являющаяся средством соединения, обеспечивает надежную работу.
В прибор посредством программирования вносятся данные о геометрии резервуара и его максимальная глубина/высота. Датчик прибора испускает ультразвуковой сигнал, который доходит до материала и отражается обратно. После этого, электроника прибора по известным величинам (среди которых известна и скорость распространения импульса) вычисляет искомый уровень по формуле:
LEV=H – DIST
DIST=1/2Vst, где
Vs – скорость распространения сигнала,
t – измеренное время возвращения сигнала
Используя эти данные, в дальнейшем электроника рассчитывает объем и вес измеренного в резервуаре продукта.
Конусность излучения, а также отличная от жидкостного исполнения конструкция прибора, дают возможность расширения рабочего диапазона до 60 м. Сигнал при этом преобразуется эффективнее. Благодаря узкому углу пучка излучения, его диаметр несколько меньше, чем у жидкостного прибора, и тоже позволяет проводить измерения в узких резервуарах и емкостях с неровными стенами. Однако, стоит отметить, что минимальное (мертвая зона) расстояние измерения у этого типа прибора также несколько увеличивается. Рекомендуется обращать на это внимание при программировании устройства. В приборе реализованы технологии по поглощению ложного эха и полной компенсации температуры на всем диапазоне измерения.
Ультразвуковой уровнемер EchoTREK (для сыпучих материалов) использует бесконтактный принцип действия, позволяющий работать там, где нет возможности установки громоздких средств. Электроника и ПО EchoTREK обеспечивают надежную работу в сложных условиях.
Диагностика EchoTREK
Преобразователь уровня содержит несколько средств диагностики и сигнализации:
- Аналоговый выход 4…20 мА
- Цифровые выходы
- Релейные выходы для сигнализации запрограммированных уровней
- Дисплейный модуль SAP-100
При помощи дисплейного модуля SAP-100 производится программирование прибора. Также на него выводится наиболее полная информация о разнообразных ошибках, произошедших в ходе эксплуатации прибора.
Применение EchoTREK для сыпучих материалов
Данная модификация EchoTREK предназначена для решения следующих задач при работе с сыпучими материалами:
- Качественное и непрерывное измерение уровня
- Оценка, расчет и передача данных по объему и весу материала
- Выполнение функции регулятора в АСУТП или сигнализатора по определенным значениям уровня
Ультразвуковой уровнемер EchoTREK в модификации для сыпучих материалов компактен, надежен и является отличным многофункциональным прибором за хорошие деньги.
Вокруг EchoTREK можно строить АСУТП, используя его как в роли регулятора, так и измерителя уровня, веса и объема.
EchoTREK на заводе по переработке известняка |
EchoTREK Ex для контроля уровня на производстве пестицидов |
||
EchoTREK в силосах с пылящими материалами |
EchoTREK во взрывоопасной среде на коксохимическом производстве |
||
Контроль уровня бурового шлама |
Возможные применения для реализации возможностей прибора:
- Непрерывный мониторинг уровня в малых силосах, желобах и конвейерных лентах
- Порошки, гранулы
- Пыльные и беспыльные гранулы в различных диапазонах измерения (до 60 м)
- Измерение веса и объема сыпучих материалов
- Регулирование в АСУТП
Следует отметить, что преобразователи уровня EchoTREK предназначены для работы с сыпучими материалами в емкостях с нормальным атмосферным давлением (до 1,1 бар). Не рекомендуется использовать их в сосудах под давлением. Одновременно с этим стоит отметить их быстродействие, которое позволяет использовать их на производстве с конвейерными лентами.
У прибора два основных исполнения – для работы от источников питания с высоким или низким напряжением питания обоих типов (85 – 255 В или 11 – 40 В). Выбирайте то, что больше подходит для использования на вашем производстве.
По рабочему диапазону есть различные варианты, как и у жидкостного уровнемера. Для работы в малых силосах, желобах или конвейерных лентах рекомендуется исполнение с рабочим диапазоном в 15 м. Для остальных случаев есть 30 и 60 м.
Для коммуникации с внешними устройствами используются протоколы HART или MODBUS, они недоступны одновременно в одном исполнении. Для работы в опасных средах также имеется взрывобезопасное исполнение прибора. Релейные выходы всегда можно настроить под определенные задачи в автоматизированной системе.
Модуль отображения и программирования SAP-100 необходим, если требуется полновесная настройка и использование прибора. Электроника способна проводить полный расчет данных по уровню, весу и объему, а также производить регулирование посредством релейных выходов. Такие способности могут быть очень полезны при встраивании в автоматизированную систему. Если вы хотите разгрузить общую систему или сделать данный участок по максимуму автономным, то рекомендуется приобрести модули SAP-100.
EchoTREK для сыпучих материалов находит себе лучшее применение там, где нужно одновременно и быстро решать несколько различных задач. Ультразвуковой уровнемер EchoTREK хорошо выглядит в качестве регулятора и измерителя в пыльных средах.
Для того, чтобы устройство показало все свои лучшие качества, необходимо ознакомиться с инструкцией по монтажу и вводу в эксплуатацию. Не рекомендуется устанавливать его над заполняющими струями. Также нужно защитить прибор от избытка теплового излучения (прямое воздействие солнца или иные факторы), если существует такая угроза.
Характеристики EchoTREK для сыпучих веществ
Ультразвуковой преобразователь уровня EchoTREK (для сыпучих веществ) исполняется в нескольких вариантах. Основные и специфические данные вариантов исполнения EchoTREK для сыпучих материалов приведены в таблицах.
Способ соединения | Фланец с шарниром |
Материал сенсора | Пластик или алюминиевый сенсор с лобовой поверхностью из полиуретановой пены |
Материал корпуса электроники | Окрашенный сплав алюминия |
Точность* | ±(0,2% измеряемого расстояния + 0,05% максимального диапазона измерения) |
Разрешение | 10 мм |
Температура процесса | -30°С…+75°С |
Температура окружающей среды | -30°С…+60°С, с модулем программирования SAP-100: -25°С…+60°С |
Давление (абсолютное) | 0,7…1,1 бар (0,07…0,11 МПа) и ±0,1 бар (0,01 МПа) разница между внешним и внутренним пространством силоса |
Механическая защита | Сенсор: IP65 Корпус электроники: IP 67 |
Напряжение питания/потребление |
Вариант I: 120…375 V DC/5,5 W 85…255 V AC (50/60 Hz)/6,8 VA Вариант II: 11,4…40 V DC/4,1 W 11,4…28 V AC (50/60 Hz)/4,6 VA |
Выходы | Аналоговый: 4…20 мА, максимальная нагрузка 600 Ом, гальваническая изоляция, защита от перенапряжения |
Реле: SPDT, 250 V AC/3 A, AC1 | |
Дисплейный модуль SAP-100, 6-ти цифровой, иконки и гистограммы, жидкокристаллический | |
Цифровые выходы: HART, MODBUS | |
Электрическая защита | Класс I |
Электрическое соединение | 2хМ20х1,5 и 2х1/2” NPT, сечение провода: 0,5…1,5 мм2 |
Пыле- взрывозащита | ATEX (Ex) II ½ D IP65 T130 °С |
* – при оптимальных условиях измерения и постоянной температуре.
Специфические данные исполнений
Тип |
Максимальное расстояние измерения/ Минимальное расстояние измерения (мертвая зона) |
Угол пучка излучения | Частота измерения | Вес |
STD-34J SBD 34J | 15 м/0,6 м | 5° | 30 кГц | 7 кг |
STD-33J SBD 33J | 30 м/0,6 м | 5° | 30 кГц | 7 кг |
STD-31J SBD-31J | 60 м/1 м | 5° | 15 кГц | 10 кг |
Документация
Более полная информация об устройстве собрана в документации на EchoTREK:
- Каталог Ультразвуковой преобразователь уровня EchoTREK
- Руководство по эксплуатации, инструкция по установке и программированию
- Паспорт на ультразвуковые уровнемеры сыпучих материалов EchoTREK
