Потенциометрические датчики линейных перемещений SLP в Москве

Назначение датчиков линейных перемещений SLP

Датчик линейных перемещений серии SLP предназначен для непрерывного измерения перемещения различных движущихся механизмов. Например, гидро и пневмоцилиндров. Конструкция корпуса позволяет легко интегрировать устройство, практически в любой механизм, осуществляющий перемещение по одной оси. Рабочий ход может достигать 40 см.

Корпус датчика выполнен из анодированного алюминия, а шток из нержавеющей стали. Защита от воды и пыли обеспечивается исполнением IP65. Это позволяет потенциометрическому датчику выдерживать нагрузки и различные внешние условия. Электрическое подключение упрощенно с помощью 5-ти контактного разъема. Установка устройства на место также максимально простая и быстрая. Это значительно упрощает оперативную замену при необходимости.

Устройство имеет различные присоединения к контролируемому механизму. Контрактный тип выбирается в зависимости от места установки и рабочего принципа. При этом корпус датчика не всегда необходимо четко закреплять.

Модификации датчиков линейных перемещений SLP

Компания "РусАвтоматизация" предлагает купить датчики положения OPKON серии SLP следующих модификаций:

Серия		Диапазон измерения	Сопротивление	Особенности

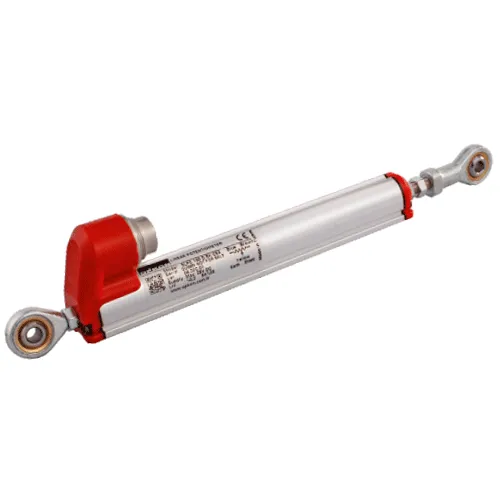

SLPC		10…400 мм	2 кОм/5 кОм ±20%	Шарнирный крепеж. Для работы с криволинейными перемещениями.

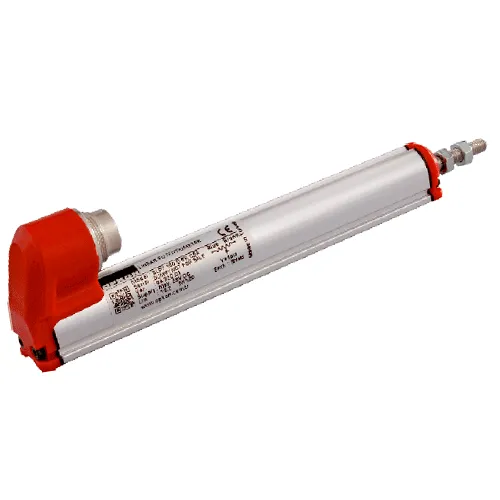

SLPT		10…400 мм	2 кОм/5 кОм ±20%	Стандартное исполнение. Резьбовое присоединение.

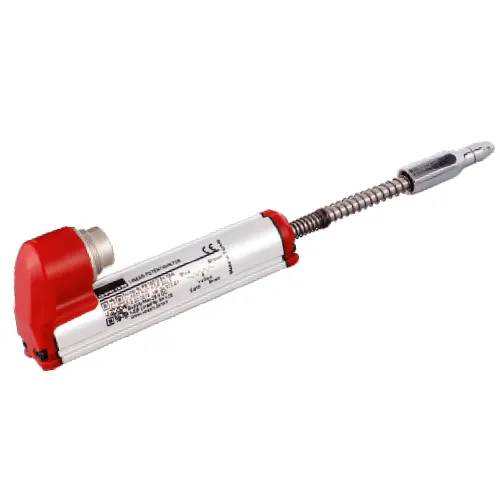

SLPS		10…100 мм	2 кОм/5 кОм ±20%	Возвратная пружина. Присоединение датчика к механизму не требуется.

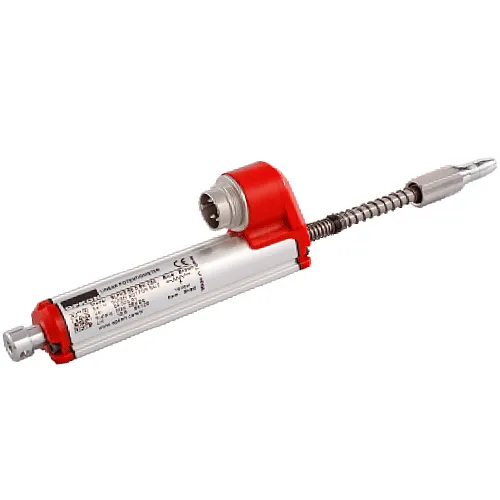

SLPKS		10…100 мм	2 кОм/5 кОм ±20%	Сквозной шток. Усиленный. Отлично выдерживает радиальную нагрузку.

Особенности компактных потенциометров OPKON серии SLP

Датчик линейных перемещений обладает широким набором положительных параметров, которые обеспечивают ему множество возможностей для применения. Среди главных преимуществ следует выделить:

• Диаметр корпуса 18 мм. Возможность применения датчика в малогабаритных установках.
• Прочный 5 мм шток из нержавеющей стали. Выдерживает механические нагрузки. Долговечен.
• Электрическое подключение с помощью разъемного соединения. Удобно и быстро.
• Большой выбор возможных технологических присоединений. Под различные применения и условия эксплуатации.
• Надежные измерения. Высокая повторяемость и точность.
• Простой монтаж. При необходимости датчик легко и быстро демонтируется.
• Длительный срок эксплуатации. Не менее 1 млрд. циклов.

Принцип работы компактных потенциометров OPKON SLP

Датчик положения SLP производит измерения по принципу регулируемых делителей напряжения. Падение напряжение происходит на последовательно соединенных плечах R1 и R2. Для вычисления используется первое правило Кирхгофа, которое устанавливает зависимость между падением напряжений и сопротивлением R1 и R2, следующим образом:

Оценить текущее соотношение сопротивлений можно измерив потенциал в средней точке Uвых. Зависимость между ними будет следующая:

Переходим от теории к практике. В потенциометрическом датчике R1 и R2 выполнены в виде резистивного слоя, нанесенного на измерительную плату. Их соотношение изменяется с помощью ползунка, который перемещается вместе с рабочим штоком. Электроника прибора измеряет напряжение, которое пропорционально рабочему ходу.

Обычно слабым местом потенциометрических преобразователей является узел "ползунок-резистивный слой". При интенсивной эксплуатации он изнашивается. Измерения могут пропадать, особенно в основной рабочей зоне. В датчиках SLP резистивный слой обладает высоким механическим ресурсом. Конструкция ползунка имеет несколько контактных зон. Это позволяет значительно увеличить эксплуатационный ресурс устройства.

Технологическое присоединение осуществляется с помощью штока. В зависимости от исполнения, на концах штока может быть резьбовое соединение или специальные сферические наконечники.

Сферические наконечники в сочетании со специальными направляющими внутри корпуса обеспечивают плавный ход устройства. Это не только значительно увеличивает эксплуатационный ресурс подвижных элементов датчика. Но и позволяет успешно работать с устройствами, которые имеют кривую траекторию движения.

Примеры применения компактных потенциометров SLP

Датчики положения имеют широкий диапазон применений, который ограничивается лишь условиями эксплуатации и необходимым рабочим ходом. С помощью серии SLP можно контролировать состояние множества различных объектов: от задвижек до исполнительных механизмов манипуляторов.

Приведем несколько возможных задач, которые решаются с помощью потенциометрических датчиков SLP:

• Контроль состояния исторических сооружений. Используется модификация OPKON SLPC 50 D 2K 1M. Монтаж производится на контролируемую несущую конструкцию. Изменяя смещение в течение некоторого периода, можно судить об интенсивности разрушения.
• Мониторинг автомобильной подвески. Для этого может быть использована модель OPKPN SLPC 100 D 5K. Шарниры позволяют установить датчик без жесткой фиксации. Контролируя ход подвески и записывая данные в память, можно оценивать техническое состояние и вовремя производить ремонт или техническое обслуживание.
• Измерение расстояние между горелкой и сварочной ванной или местом сварки. Модель OPKON SLPKS 25 D 2K 1M. Решение данной задачи необходимо для автоматической сварки емкостей. Зазор между соединением и горелкой должен четко контролироваться. Возвратные пружинные механизмы датчика обеспечивают плотный прижим и надежное измерение.
• Контроль деформации грунта. Модификация OPKON SLPS 25 D 2K 1M.  Для этого используется платформа для контроля геометрических параметров. На ней монтируются несколько датчиков. Осуществляя сбор в течение некоторого времени, можно оценить степень передвижения штампа.

Технические характеристики потенциометров SLP

Потенциометрические преобразователи обладают следующими характеристиками:

• Номинальное сопротивление: 2 кОм / 5 кОм ±20%.
• Измерительный ток: <1 мкА.
• Характеристики измерений
  • диапазон: 10…100/400 мм,
  • линейность: ±0,5%,
  • повторяемость: 0,01 мм,
  • точность: < ±0,5%, в зависимости от диапазона.
• Рабочая температура: -20…+80°C.
• Эксплуатационный ресурс: 100 млн. циклов.
• Габаритные размеры: корпус – Ø18 мм, шток – Ø5 мм.
• Присоединение корпуса: скобы или шарниры.
• Защитное исполнение: IP65.
• Питающее напряжение: <28 В DC.
• Максимальная скорость штока: 5 метров в секунду.
• Материалы изготовления:
  • корпус из анодированного алюминия,
  • шток из нержавеющей стали.

Габаритные размеры компактных потенциометров OPKON серии SLP

Габаритные чертежи для датчиков перемещения в зависимости от конкретной модификации представлены далее:

SLPC	SLPS
SLPT	SLPKS

Документация

Каталоги:

• SLPC
• SLPKS
• SLPS
• SLPT

• Паспорт на потенциометрические датчики линейных перемещений серии SLP

Для того чтобы подобрать модификацию датчика перемещения серии SLP, можете обратиться за помощью к нашему специалисту. Он не только подберет оптимальную для вашей задачи модель, но и ответит на все имеющиеся у вас вопросы. Направить запрос можно по электронной почте или заполнив специальную онлайн-форму на сайте. Наш специалист свяжется с вами в удобное для вас время.
