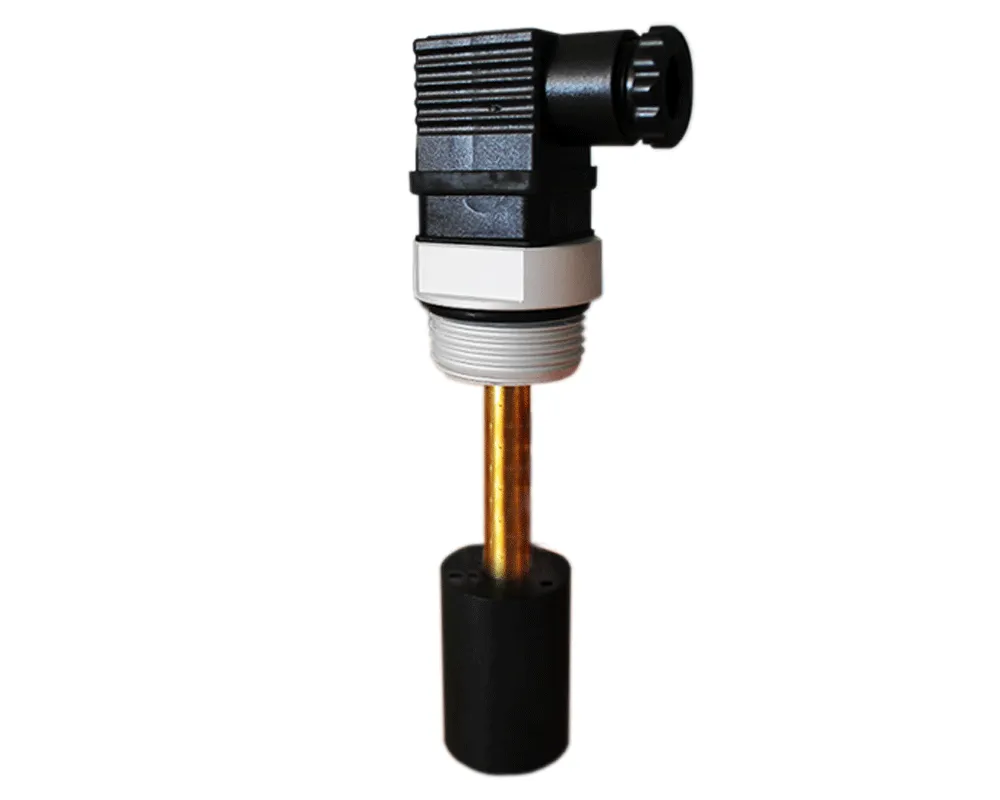

Поплавковые герконовые сигнализаторы жидкости ELEMENT

Назначение датчиков ELT

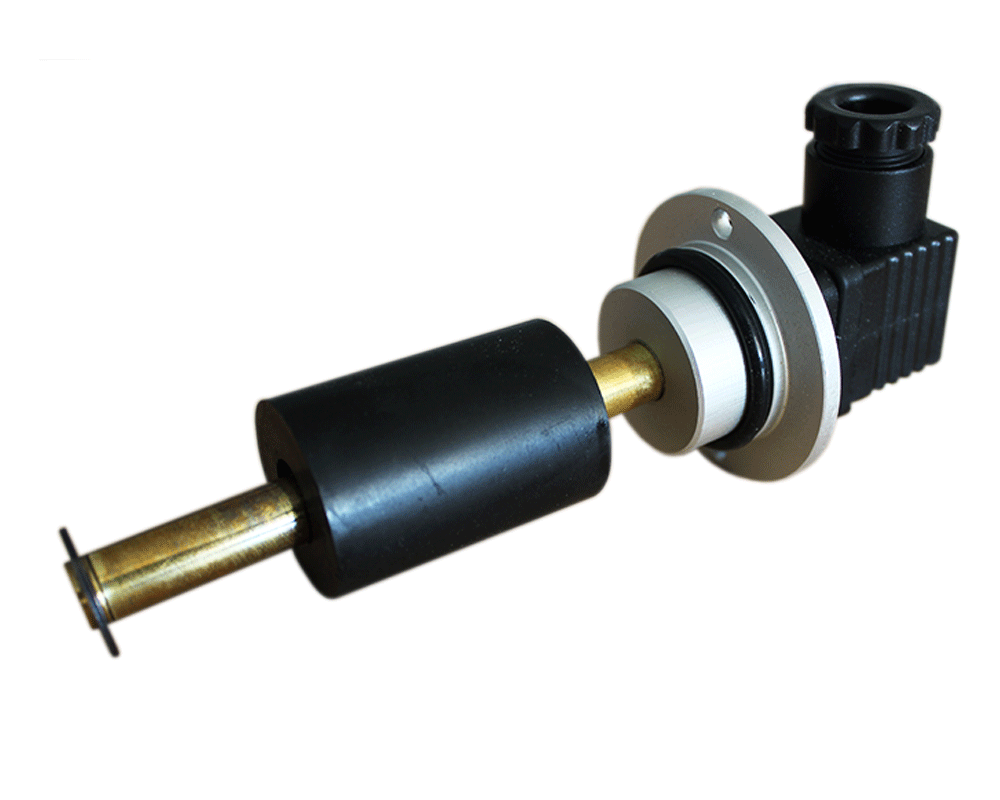

Герконовый сигнализатор серии ELT представляет собой простое устройство для контроля уровня жидких сред в открытых и закрытых емкостях. Конструкция датчика состоит из поплавка с магнитом, зонда с расположенным в нем герконом и фланца (или резьбовой части) для технологической установки. Корпус полностью герметичен и обладает высокой степенью защиты IP65. Электрическая часть надежно изолирована от рабочей среды.

Коммутирующая способность датчика составляет 1 или 3 А, в зависимости от модификации. Тем не менее, для применения с ПЛК рекомендуется использовать промежуточное реле. Электрическое подключение осуществляется с помощью стандартного разъема DIN43650, что очень упрощает монтаж и демонтаж.

Особенности серии ELT

Серия поплавковых герконовых датчиков уровня жидкости ELT имеет следующие конструктивные опции:

• Длина зонда: от 100 до 1000 мм.
• Материал корпуса: латунь.
• Контактная группа: NO или NO/NC.
• Присоединение к емкости: фланцевое или резьбовое.

Из ключевых особенностей сигнализаторов следует выделить:

• Простой и надежный принцип действия.
• Быстрое электрическое подключение.
• Компактные размеры.
• Постоянное обслуживание не требуется.

Принцип работы сигнализаторов уровня жидкости ELT

У поплавковых сигнализаторов уровня жидкости ELT простой принцип действия. Рабочая часть устройства состоит из двух основных элементов:

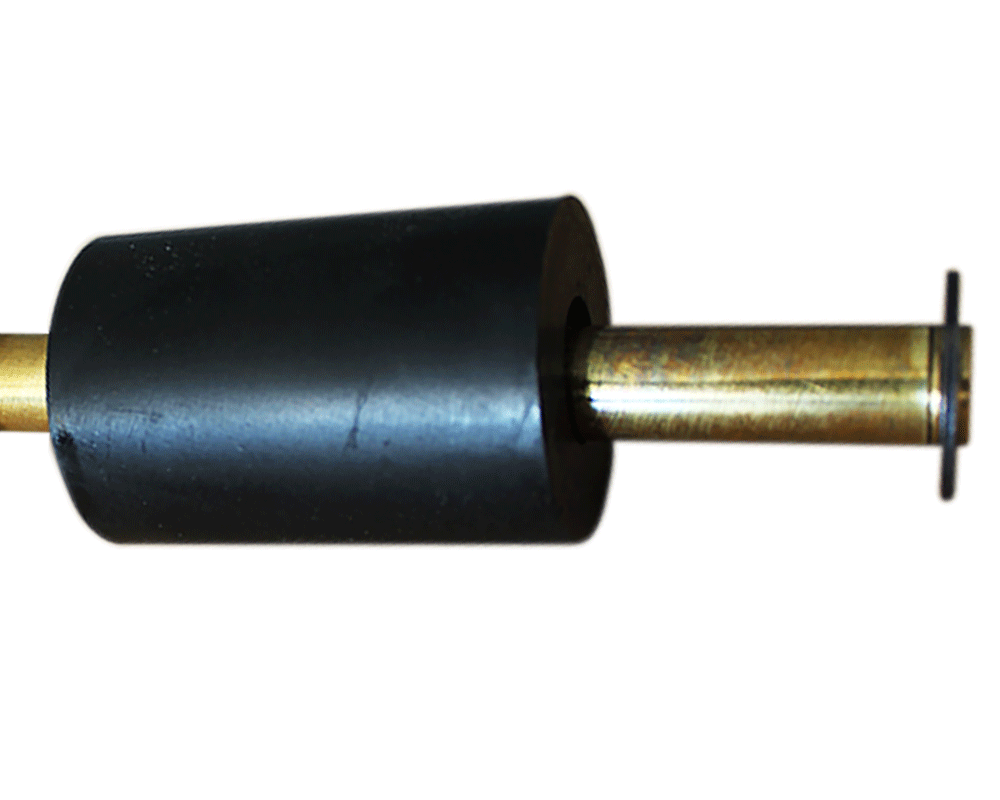

• поплавок с постоянным магнитом;
• зонд, в котором находится геркон.

При увеличении уровня жидкость поднимает поплавок, и контакты геркона замыкаются под действием магнитного поля. И наоборот. Такой способ очень прост и достаточно надежен. Имеет множество циклов срабатывания. Конструкция подвижной части выполнена в виде кольцевого магнита.

Применение сигнализаторов ELT магнитного типа

Поплавковые датчики-сигнализаторы уровня используют для работы с жидкими средами различной степени химической агрессивности. Возможны следующие применения:

• водоподготовка, водоочистные сооружения;
• химия и нефтехимия;
• пищевые производства;
• машиностроительная отрасль;
• котельные агрегаты;
• лабораторные установки и пр.

Поплавковые сигнализаторы могут быть использованы для контроля минимального, максимального и предельного уровня. С их помощью можно реализовать простые алгоритмы двухпозиционного регулирования, защиту от переполнения и сухого хода.

Технические характеристики сигнализаторов ELT

При выборе устройств для применения в конкретном технологическом процессе, необходимо четко сопоставлять условия эксплуатации с техническими параметрами. Поплавковые датчики-сигнализаторы уровня ELT обладают следующими характеристиками:

• Контактная группа: 2х контактный NO, перекидной NO/NC.
• Максимальное напряжение: 250 В АС/DC, 400 В АС/DC.
• Коммутирующая способность: 3А/ 1А.
• Технологическое присоединение: фланцевое, резьбовое G1".

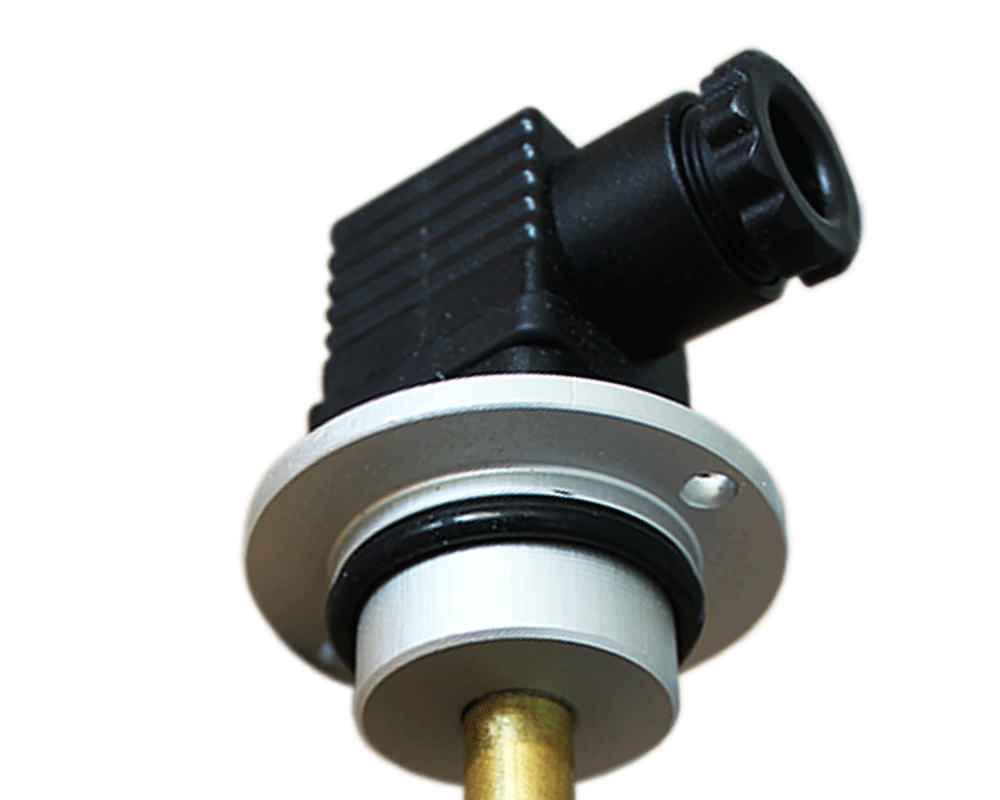

• Электрическое присоединение: разъем стандарта DIN43650.
• Диапазон рабочей температуры: -35…+100°C.
• Материалы
  • фланец: алюминий,
  • зонд: латунь,
  • поплавок: нитрильный каучук (NBR).
• Степень защиты корпуса: IP65.

Габаритные размеры

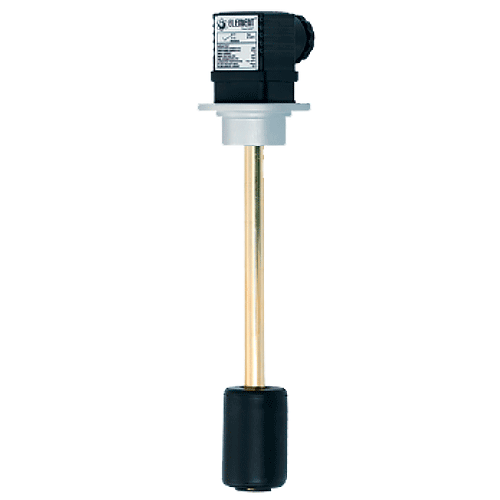

Фланцевое исполнение

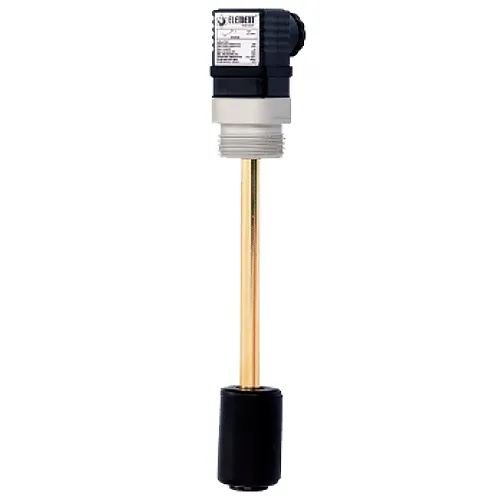

Резьбовое исполнение

Документация

Более подробную техническую информацию вы можете получить из следующей документации:

• Каталог поплавковых герконовых сигнализаторов уровня жидкости ELT
• Паспорт на поплавковые герконовые сигнализаторы жидкости ELEMENT
• Сертификат о безопасности низковольтного оборудования и электромагнитной совместимости
• Отказное письмо о подтверждении соответствия в форме сертификации по ТР ТС 032/2013
