Виды разъемных соединений гигиенического исполнения
В статье разбираем основные виды гигиенических разъемных соединений: где они применяются, чем отличаются и как выбрать подходящий вариант для санитарного производства.
Автор: Дмитрий Слесарев
Время прочтения: 20 мин.
Разъемные соединения гигиенического исполнения нужны там, где оборудование контактирует с продуктом и должно регулярно разбираться, промываться или стерилизоваться. Такие соединения должны быть герметичными, легко очищаемыми и не создавать застойных зон, в которых могут скапливаться остатки продукта или моющие растворы.
Виды разъемных соединений гигиенического исполнения
В отличие от обычных промышленных соединений, гигиенические разъемные узлы проектируют с учетом санитарных требований: без застойных зон, труднодоступных щелей, выступающих кромок и участков, где может скапливаться продукт. Такие узлы применяют на трубопроводах, аппаратах, насосах, клапанах, емкостях и контрольно-измерительных приборах.
Гигиеническое присоединение должно быть не только герметичным, но и очищаемым. Поэтому при выборе учитывают конструкцию уплотнения, шероховатость внутренних поверхностей, совместимость материалов с продуктом, CIP/SIP-мойкой, температурой, давлением и требованиями конкретной отрасли. EHEDG, например, выделяет отдельные руководства по легкоочищаемым трубным, процессным присоединениям, CIP-требованиям, механическим и эластомерным уплотнениям для гигиенических и асептических применений.
Гигиеническое исполнение важно не только для труб, фитингов и арматуры, но и для приборов, которые устанавливаются в продуктовую зону: датчиков уровня, давления, потока, проводимости, температуры и других КИП. Подробнее об этом можно прочитать в статье «Гигиеническое исполнение промышленных приборов и необходимость их сертификации», где рассмотрены требования к материалам, конструкции, обработке устройств и подтверждающим документам для оборудования, контактирующего с продуктом.
Основные требования к гигиеническим разъемным соединениям
Гигиеническое разъемное присоединение должно сохранять герметичность при регулярной мойке, стерилизации и контакте с продуктом. Его задача – исключить участки, где могут скапливаться остатки продукта, моющие растворы или микроорганизмы.
В продуктовой зоне не должно быть зазоров, поднутрений, резких переходов, карманов и «мертвых зон». Внутренняя геометрия соединения должна быть гладкой и промываемой, чтобы продукт и моющий раствор проходили без застойных участков. Это особенно важно для вязких, жиросодержащих, белковых и быстро портящихся сред.
Отдельное внимание уделяют уплотнению. Прокладка должна соответствовать типу узла, правильно располагаться в посадочном месте и равномерно сжиматься при сборке. Она не должна выступать внутрь трубопровода, выдавливаться из канавки или образовывать скрытую полость. Неправильно подобранное или деформированное уплотнение может привести не только к протечке, но и к появлению труднопромываемой зоны.
Материалы контактирующих частей выбирают с учетом продукта, температуры, давления и моющей химии. В гигиенических процессах чаще всего применяют нержавеющие стали AISI 304L, AISI 316L или их европейские аналоги. Для уплотнений используют EPDM, FKM/FPM, PTFE, силикон и другие материалы, совместимые с условиями эксплуатации. Важно учитывать не только химическую стойкость, но и поведение материала при многократных циклах CIP/SIP-мойки.
Большое значение имеет качество обработки поверхности. Чем ниже шероховатость внутренних поверхностей, тем меньше риск накопления загрязнений и тем эффективнее санитарная обработка. Для пищевых и фармацевтических процессов часто задают требования к Ra, а на ответственных участках применяют полировку или электрополировку.
Оценивать нужно весь узел, а не только отдельный фитинг. Даже качественный фитинг может потерять гигиеничность, если установлен с неправильным уклоном, через неподходящий переходник или в месте, где поток не промывает продуктовую зону. Поэтому при проектировании учитывают стандарт присоединения, его расположение в линии, доступность для инспекции, возможность дренажа и удобство обслуживания.
Разъемное присоединение должно обеспечивать повторяемость сборки. После разборки, мойки и замены прокладки узел должен снова собираться без перекоса, чрезмерного сжатия уплотнения и изменения внутренней геометрии. Для ответственных участков важно регламентировать порядок монтажа, момент затяжки, периодичность замены прокладок и визуальный контроль поверхностей.
Если узел используется вместе с датчиком уровня, давления, потока, проводимости или температуры, требования распространяются и на процессное присоединение прибора, включая адаптеры и приварные бобышки. Датчик не должен создавать выступ, карман или плохо промываемую область в продуктовой зоне.

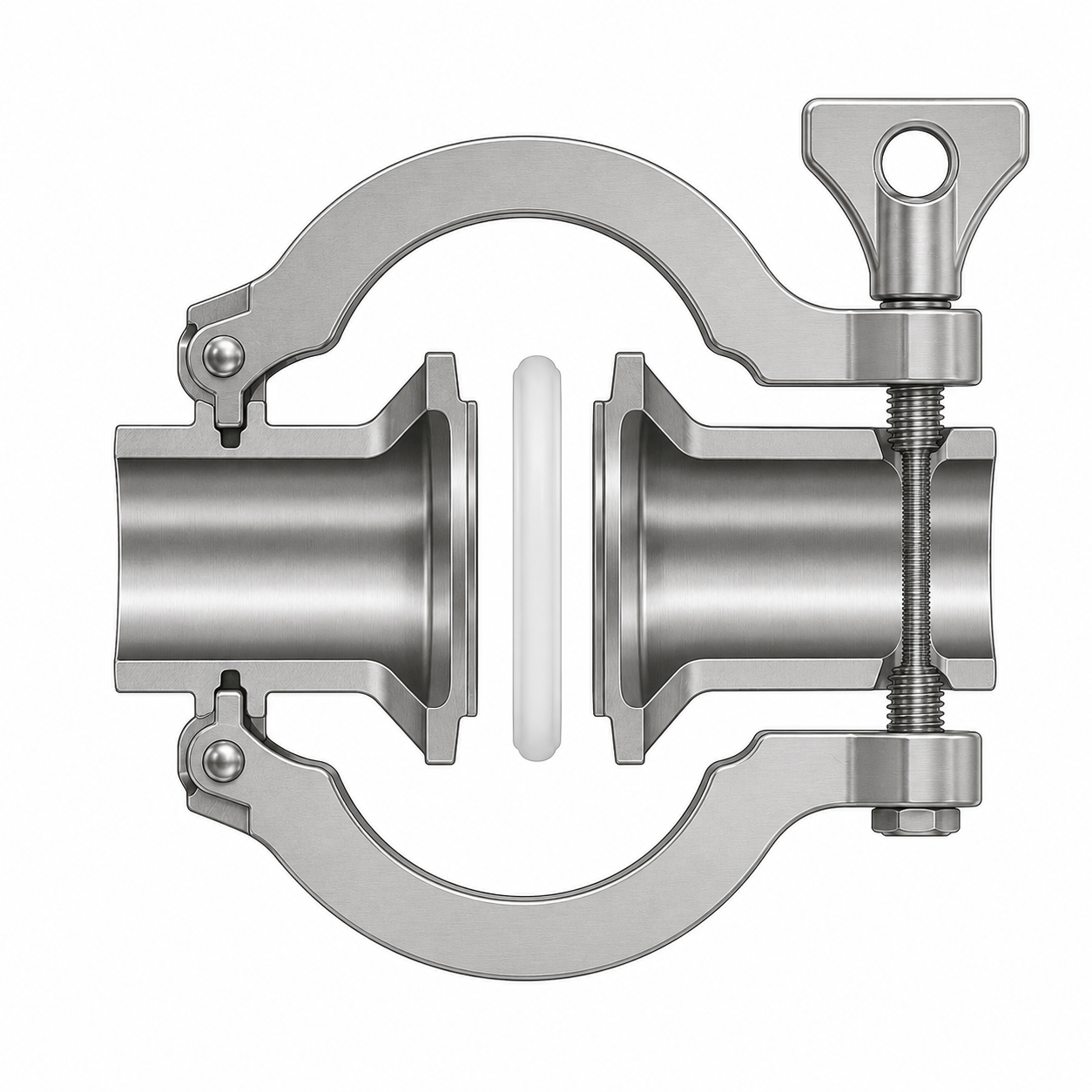

Кламповые соединения
Кламповое соединение – один из самых распространенных вариантов в пищевой, молочной, фармацевтической, косметической и биотехнологической промышленности. Оно состоит из двух патрубков, уплотнения и хомута-зажима. При затяжке хомут стягивает патрубки, а прокладка формирует герметичный стык.
Главное преимущество клампа – быстрая сборка и разборка. Такой вариант удобен для участков, которые нужно регулярно промывать, инспектировать, перенастраивать или подключать к разному оборудованию. Клампы применяют на линиях розлива, фильтрации, пастеризации, ферментации, в CIP-модулях и мобильных установках.
Клампы выпускают в разных стандартах и исполнениях. ISO 2852 описывал размеры, допуски, шероховатость, материалы и гигиенические требования для кламповых соединений пищевой промышленности; сейчас официальный статус ISO 2852:1993 указан как withdrawn. DIN 32676 применяют для быстроразъемных санитарных клампов в пищевых и фармацевтических процессах.
Основной риск клампа – неправильный подбор или монтаж прокладки. Если уплотнение слишком мягкое, повреждено, несовместимо с моющей химией или установлено с перекосом, могут появиться микрозазоры, протечки или участки накопления продукта.
Примеры приборов с кламповыми соединениями
- Для визуального контроля уровня в емкостях можно использовать магнитный индикатор уровня ILL-BM-H10 с кламп-соединениями DIN 32676, камерой AISI316 и уплотнением PTFE.

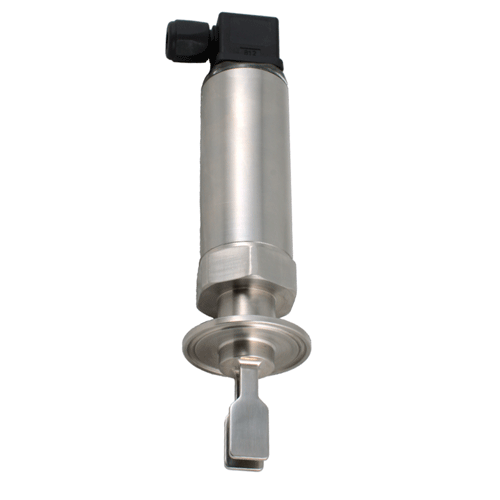

- Для контроля предельного уровня в процессах с высокими санитарными требованиями подходит вибрационный сигнализатор уровня VIBRO A. Модели оснащаются асептическим Clamp DN40; такое присоединение упрощает СИП-мойку и помогает избежать застойных зон. Для монтажа могут использоваться сопутствующие компоненты: хомут IL-DN40-SMS-CL и патрубок IL-DN40-SMS-SL.

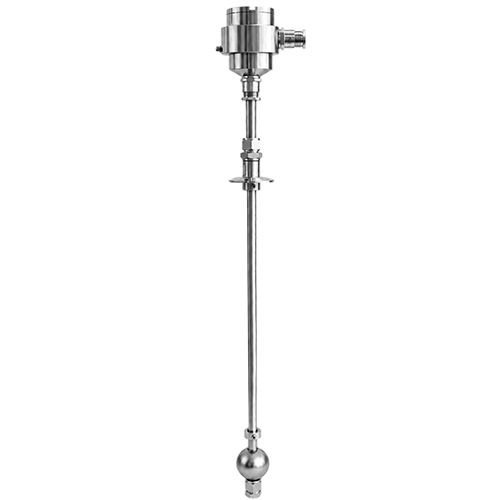

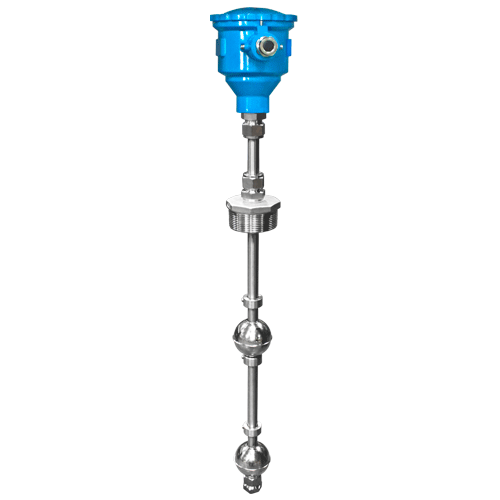

- Для контроля уровня также подойдут поплавковые герконовые сигнализаторы уровня SLL-FG-S и магнитные уровнемеры MLL-FG-S в корпусе из нержавеющей стали. Для этих исполнений предусмотрено присоединение к процессу кламп-фланец DIN 32676 DN50 (К64).

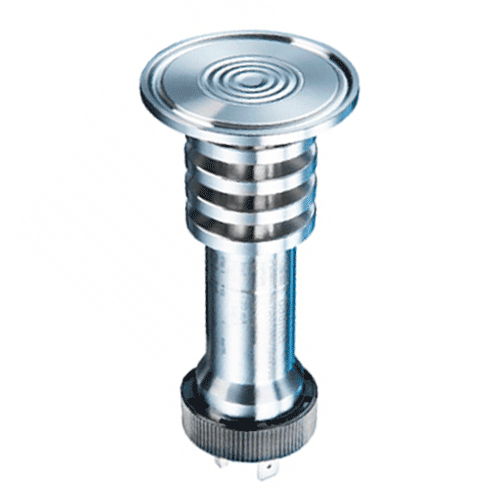

- К кламповым вариантам относятся и отдельные исполнения датчиков давления. Например, в серии PBMH представлены преобразователи давления с ISO 2852 Tri-Clamp, DN 25 и контактирующими частями из нержавеющей стали 316L / 1.4435. В серии PP20H есть исполнение с ISO 2852 Tri-Clamp DN 40.
 Индикаторы уровня |
 Вибрационные сигнализаторы |
 Датчики давления |
 Поплавковые герконовые сигнализаторы |
 Поплавковые магнитные уровнемеры |

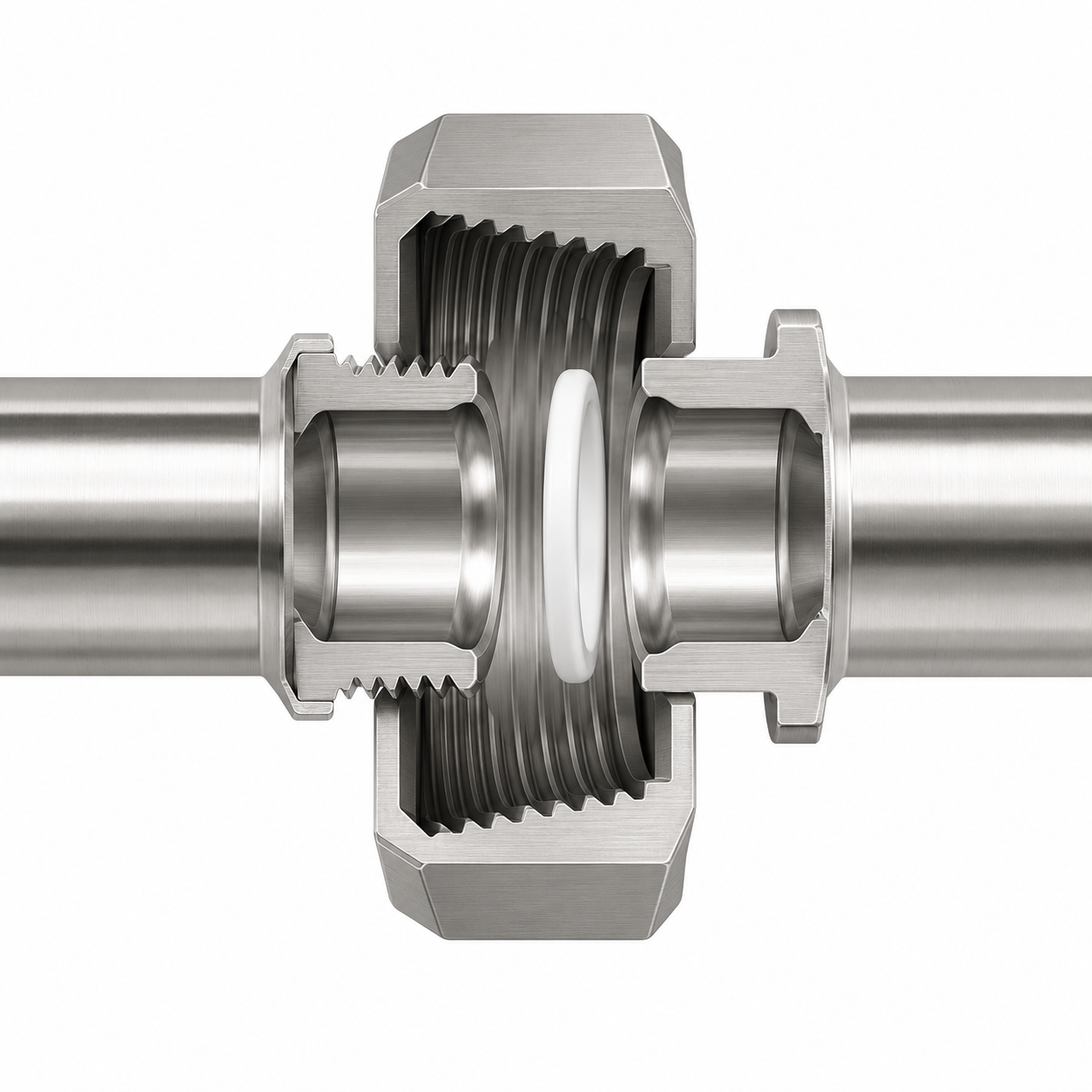

Резьбовые гигиенические соединения
Резьбовые гигиенические соединения часто называют молочными муфтами или санитарными гайками. Типовая конструкция включает штуцер, приварную часть, накидную гайку и уплотнение. Резьба при этом должна находиться вне продуктовой зоны, а внутренняя поверхность присоединения – оставаться гладкой и промываемой.
Их применяют на насосах, теплообменниках, шланговых линиях, емкостях, дозирующих узлах, компактных датчиках и вспомогательных контурах. В пищевой промышленности распространены DIN 11851, SMS, RJT и IDF. В приборостроении часто встречаются гигиенические варианты G 1/2, G 1, G 1 1/2 и другие резьбовые присоединения с торцевой мембраной или специальной уплотнительной геометрией.
Классические резьбовые молочные муфты не всегда подходят для асептических процессов. В критичных зонах предпочтительнее использовать асептические резьбовые присоединения, например DIN 11864-1 или DIN 11853-1. Серия DIN 11864 рассчитана на минимизацию мертвого пространства и очищаемость CIP/SIP.
Примеры приборов с резьбовыми гигиеническими соединениями
- В компактных узлах контроля уровня используют емкостные датчики уровня CleverLevel в корпусе из нержавеющей стали, в том числе варианты с G 1/2, IP67 и IO-Link.

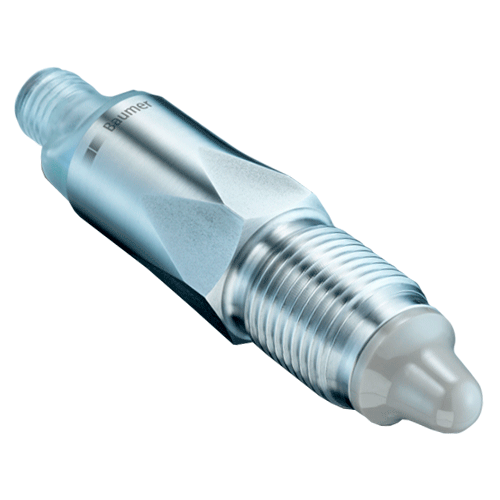

- Для дискретного контроля уровня жидких или сыпучих сред подойдут емкостно-частотные сигнализаторы RFLS-35 в корпусе из нержавеющей стали, с изолированным электродом PEEK и резьбовым присоединением G.
- Для контроля давления в вязких или чувствительных средах важна не только резьба, но и конструкция мембраны. DMP 331P имеет присоединение G 1 1/2" DIN 3852 и торцевую мембрану. Такая геометрия помогает снизить риск застойной зоны в месте установки. PB3301 относится к компактным датчикам давления для жидких и газообразных сред; прибор выполнен в корпусе из нержавеющей стали SUS304 со степенью защиты IP68.

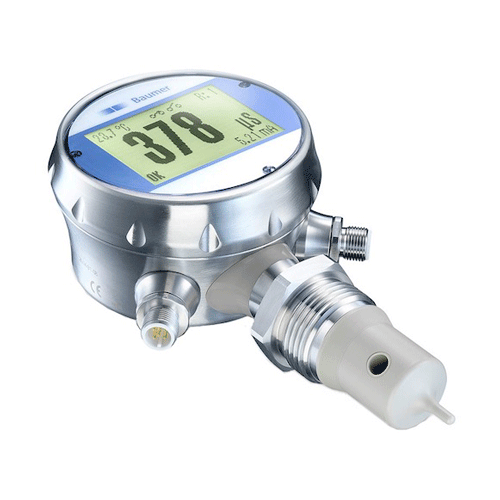

- Для контроля параметров жидкости в трубопроводах используют датчик электропроводности CombiLyz AFI4 и датчик потока FL3301. CombiLyz AFI4/AFI5 измеряет проводимость и температуру в агрессивных и гигиеничных средах. FL3301 контролирует поток жидкости в диапазоне 3…300 см/с; зонд выполнен из SUS 316L, наружная резьба G1"A.
- В серии PP20H также есть резьбовые гигиенические исполнения: например, варианты с G 1/2 A, IP67/IP69K, FDA standard или маслом из списка NSF H1. Такие датчики подходят, когда нужен компактный преобразователь давления с гигиеническим присоединением без перехода на кламповую схему.

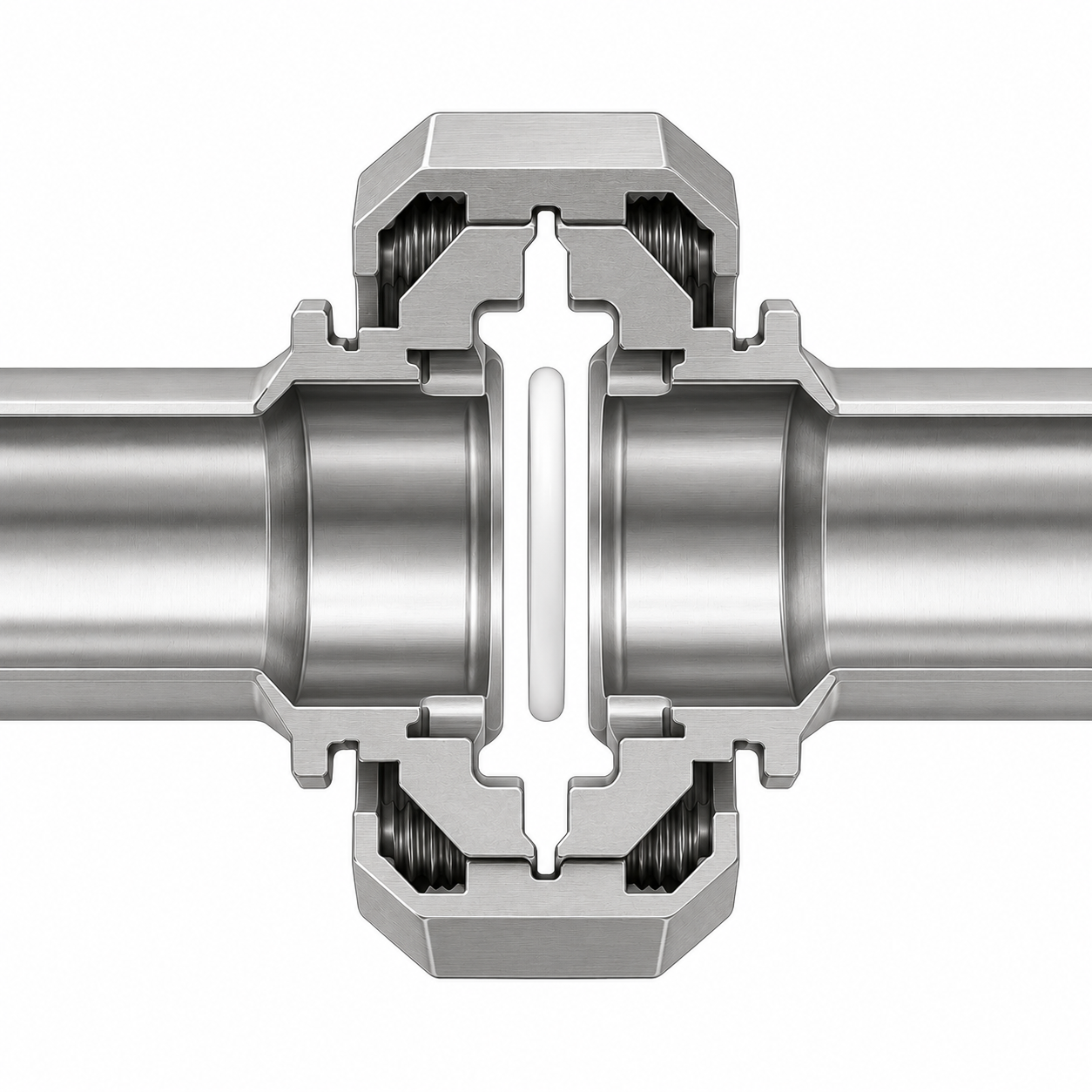

Асептические соединения DIN 11864 и DIN 11853
Асептические соединения применяют там, где требуется более высокий уровень гигиены: в фармацевтическом производстве, биотехнологии, производстве стерильных напитков, детского питания и молочных продуктов с длительным сроком хранения.
DIN 11864 включает три основных варианта: резьбовой, фланцевый и кламповый. Серия предназначена для процессов с высокими санитарными требованиями и рассчитана на минимизацию мертвого пространства, очищаемость и совместимость с CIP/SIP. DIN 11864-2 описывает фланцы из нержавеющей стали для асептических применений в химической и фармацевтической промышленности.
Главное отличие асептических присоединений – продуманная геометрия уплотнительной зоны. Уплотнение располагается в контролируемой канавке, а металлические элементы центрируются так, чтобы снизить риск перекоса, выдавливания прокладки и образования застойных зон. Такие решения выбирают для линий, где важны стерильность, повторяемость мойки и валидация процесса.
Примеры приборов для асептических участков
Для асептических участков можно использовать Вибрационный сигнализатор уровня VIBRO A с асептическим Clamp DN40. Это упрощает СИП-мойку и помогает предотвращать застойные зоны.
Также для высокогигиеничных процессов подходят датчики давления PBMH hygienic с плоской мембраной, запечатанным корпусом и вариантами ISO 2852 Tri-Clamp. Для контроля проводимости в CIP-контуре и продуктовой среде можно применять CombiLyz AFI4.

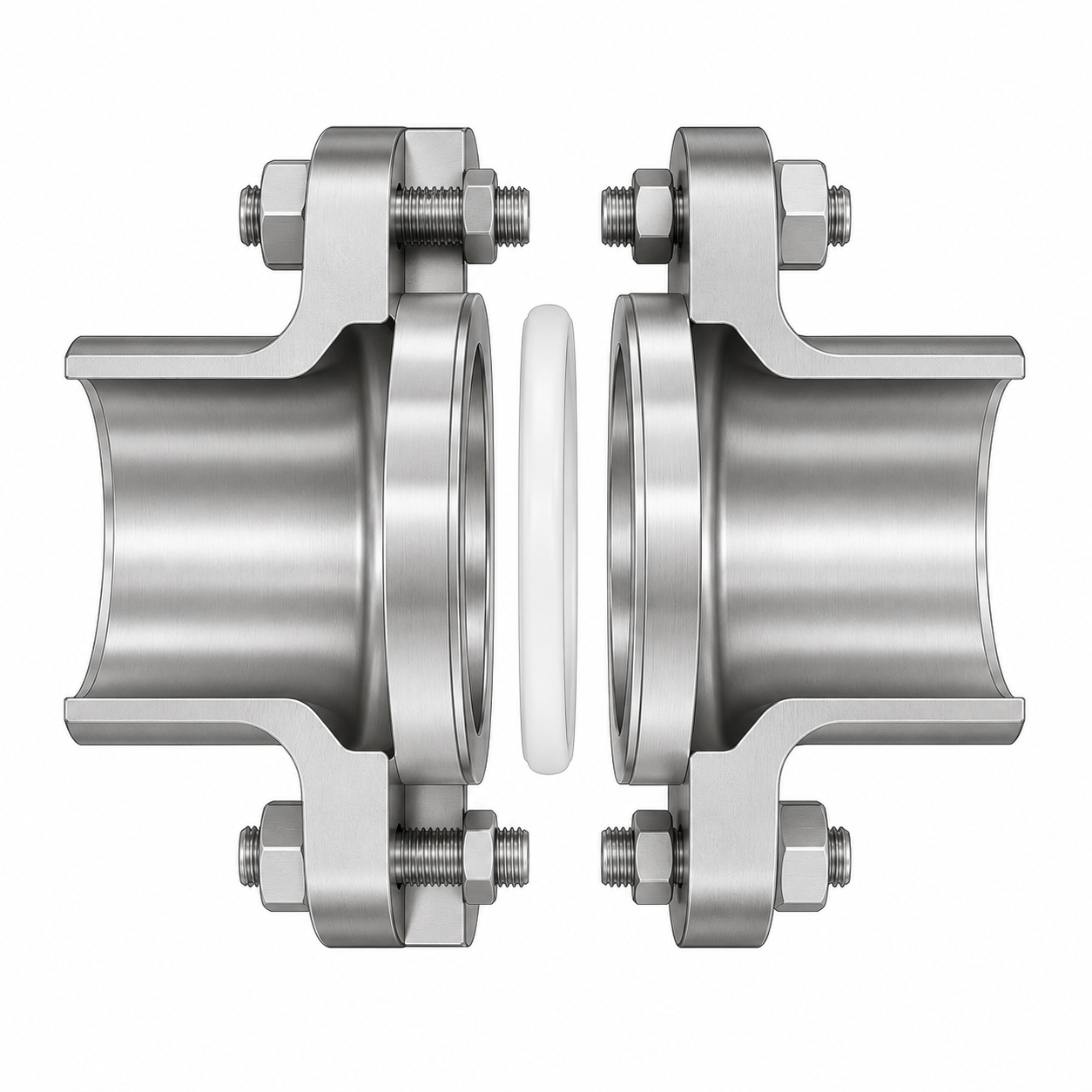

Фланцевые гигиенические соединения
Фланцевые гигиенические соединения применяют на участках, где нужна высокая механическая прочность, устойчивость к давлению и надежная фиксация оборудования. Их используют на емкостях, насосных агрегатах, теплообменниках, фильтрационных корпусах, аппаратах и трубопроводах большого диаметра.
В гигиеническом исполнении фланец отличается от обычного промышленного фланца не только материалом, но и конструкцией продуктовой зоны. Уплотнение должно располагаться так, чтобы не выступать внутрь потока и не образовывать щелей, карманов или застойных полостей. Внутренние поверхности должны быть гладкими и доступными для мойки.
Для процессов с высокими санитарными требованиями применяют асептические фланцевые присоединения, например DIN 11864-2. Такие конструкции используют там, где обычный плоский фланец может быть недостаточно гигиеничным: в фармацевтическом производстве, биотехнологии, стерильных пищевых процессах и на линиях с CIP/SIP-мойкой.
Преимущество фланцевого соединения – прочность и устойчивость при сложных условиях эксплуатации. Оно подходит для тяжелого оборудования, крупных диаметров и ответственных участков. Недостатки – больший габарит, более долгая сборка по сравнению с клампом и необходимость равномерной затяжки крепежа. При неравномерной затяжке прокладка может деформироваться, а соединение – потерять герметичность или гигиеничность.
При выборе фланцевого гигиенического присоединения учитывают рабочее давление, температуру, материал контактирующих частей, тип уплотнения, качество обработки поверхности и возможность мойки. Для санитарных процессов недостаточно использовать просто фланец из нержавеющей стали: конструкция должна быть рассчитана именно на гигиеническое применение.

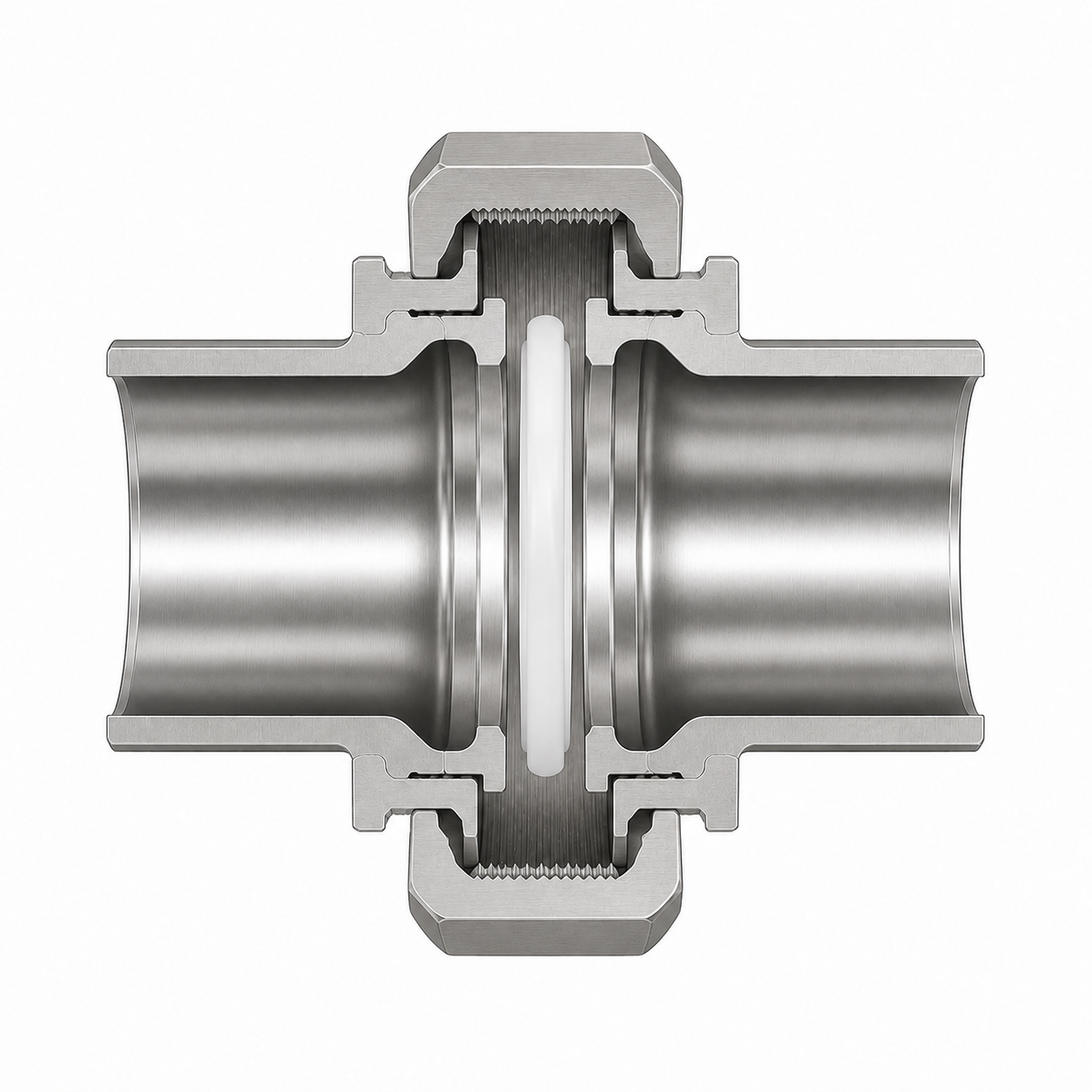

SMS, RJT, IDF и другие региональные соединения
В существующих пищевых и молочных производствах часто встречаются присоединения региональных стандартов: SMS, RJT, IDF, DIN 11851, BS 4825 и другие. Их применяют в молочной, пивоваренной, напиточной и пищевой промышленности, особенно на линиях, которые строились или модернизировались в разные периоды и комплектовались оборудованием разных производителей.
Такие соединения удобны при ремонте, обслуживании и расширении действующих систем. Если на предприятии уже используется определенный стандарт, часто рациональнее подобрать совместимые компоненты, чем менять всю обвязку.
При этом региональные стандарты нельзя смешивать без проверки совместимости. Визуально похожие присоединения могут отличаться посадочными размерами, профилем уплотнения, длиной патрубков, формой гайки, геометрией штуцера и допустимыми условиями эксплуатации. Даже небольшое несоответствие может привести к перекосу, неправильному сжатию прокладки, протечке или образованию труднопромываемой зоны.
При проектировании новой линии лучше заранее выбрать единый стандарт присоединений и придерживаться его по всей системе. Это упрощает подбор запасных частей, снижает риск ошибок при монтаже и облегчает обслуживание. При модернизации действующих линий сначала определяют, какие стандарты уже применяются на объекте, а затем подбирают совместимые фитинги, уплотнения и ответные части.
Приборы, которые устанавливаются в продуктовую зону, также подбирают с учетом фактического стандарта присоединения. Важно проверять конкретную модификацию прибора и полный заказной код, а не только название серии или общий тип датчика.

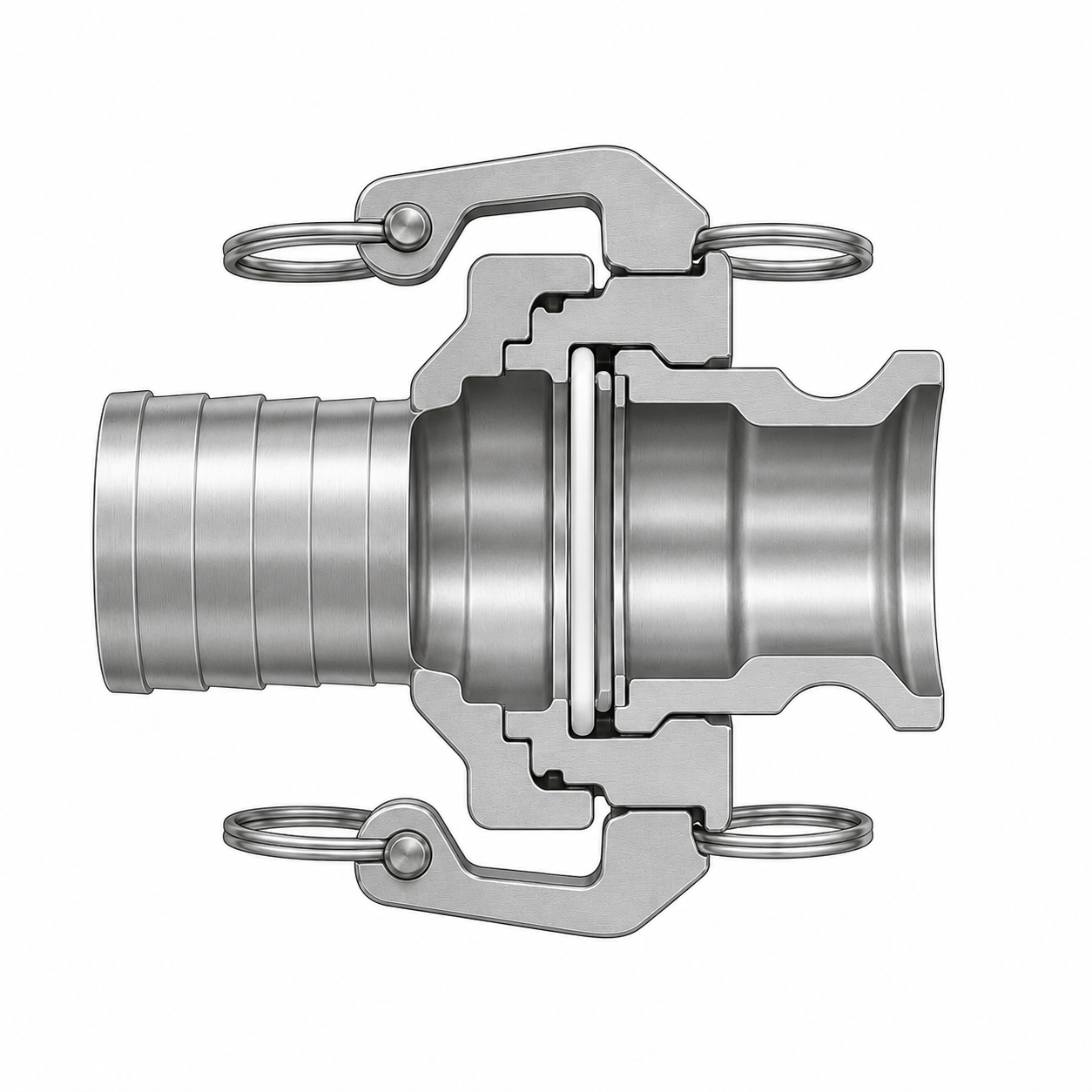

Быстроразъемные соединения для шлангов и мобильных контуров
Быстроразъемные соединения применяют там, где технологическую линию нужно часто подключать, отключать или перестраивать. Их используют для гибких шлангов, мобильных CIP-станций, временных обвязок, дозирования ингредиентов, подключения передвижного оборудования и вспомогательных контуров.
Главное их преимущество – скорость и удобство работы. Оператор может быстро подключить или отсоединить участок линии без сложного инструмента. Это полезно на производствах, где одну линию используют для разных продуктов, режимов мойки или временных операций.
В гигиеническом исполнении быстроразъем должен быть не только удобным, но и безопасным для санитарного процесса. Внутренняя поверхность должна быть гладкой и промываемой, без пружин, шариковых фиксаторов, резьбовых зон, карманов и других элементов, которые контактируют с продуктом и могут удерживать загрязнения. Материалы контактирующих частей должны быть совместимы с продуктом, температурой, давлением и моющей химией.
При выборе учитывают не только диаметр и способ фиксации, но и конструкцию проточной части. Соединение не должно создавать застойную зону перед шлангом, переходником, датчиком или участком трубопровода. Также важны удобство разборки, возможность визуального контроля и регулярной санитарной обработки.
Быстроразъемы удобны для вспомогательных и мобильных контуров, но в ответственных продуктовых линиях их применяют осторожно. Если процесс требует строгой асептики, валидации мойки или стерильности, предпочтение часто отдают стандартизированным кламповым, резьбовым или асептическим соединениям с контролируемой геометрией уплотнения.
Как выбрать подходящий тип соединения
Выбор зависит от уровня гигиены, частоты разборки, рабочих параметров и стандарта предприятия.
Для частого демонтажа обычно выбирают кламповые присоединения. Для высоких асептических требований – DIN 11864 или DIN 11853. Для тяжелого оборудования и крупных диаметров – гигиенические фланцы. Для модернизации действующих молочных и пищевых линий часто используют DIN 11851, SMS, RJT, IDF или BS 4825, если они уже применяются на объекте.
Также важно учитывать требования рынка. В Европе часто ориентируются на EHEDG и DIN/EN-подходы, в Северной Америке – на 3-A SSI. Но конечный выбор должен учитывать не только стандарт фитинга, а весь узел: форму уплотнения, доступность мойки, материал контактирующих частей и отсутствие застойных зон.
| Тип соединения | Где применяется | Основное преимущество | На что обратить внимание |
| Кламповое | Часто разбираемые трубопроводы, CIP-модули, линии розлива, фильтрации, пастеризации | Быстрая сборка и разборка | Профиль прокладки, отсутствие перекоса, совместимость по стандарту |
| Резьбовое гигиеническое | Насосы, шланговые линии, теплообменники, вспомогательные контуры, компактные датчики | Компактность и распространенность | Резьба не должна контактировать с продуктом; важно исключить застойные зоны |
| Асептическое DIN 11864 / DIN 11853 | Фармацевтика, биотехнология, стерильные напитки, детское питание | Минимизация мертвого пространства, пригодность для CIP/SIP | Точный подбор ответных частей и уплотнений |
| Фланцевое гигиеническое | Крупные диаметры, емкости, тяжелое оборудование, ответственные участки | Прочность и надежная фиксация | Равномерная затяжка и правильная геометрия уплотнительной зоны |
| SMS, RJT, IDF, BS 4825, DIN 11851 | Действующие пищевые и молочные производства | Совместимость с установленным оборудованием | Нельзя смешивать похожие, но несовместимые стандарты |
| Быстроразъемное для шлангов | Мобильные контуры, временные подключения, дозирование, CIP-подключения | Оперативное подключение без сложного инструмента | В проточной части не должно быть труднопромываемых полостей, пружин и застойных зон |
Типичные ошибки при применении разъемных соединений
Самая частая ошибка – установка «почти подходящей» прокладки. Даже небольшое отличие по профилю может привести к выдавливанию уплотнения внутрь трубопровода или образованию зазора за ним. Другие распространенные ошибки – смешение компонентов разных стандартов и использование обычных промышленных фланцев, резьб или быстросъемов в продуктовой зоне.
Еще одна проблема – неправильная затяжка. Слабая затяжка вызывает протечки, а чрезмерная деформирует прокладку и ухудшает очищаемость. Поэтому для ответственных участков важно регламентировать монтаж, момент затяжки, периодичность замены уплотнений и осмотр поверхностей.
Отдельное внимание нужно уделять приборам КИП. Даже при правильно выполненном трубопроводе неправильно установленный датчик давления, уровня, потока или проводимости может создать локальную застойную зону. Поэтому процессное присоединение прибора нужно рассматривать вместе с общей конструкцией линии.
FAQ: частые вопросы о разъемных соединениях гигиенического исполнения
Короткие ответы для инженеров, технологов и специалистов по закупке.
Чем гигиеническое присоединение отличается от обычного нержавеющего?
Обычное нержавеющее соединение может быть коррозионностойким, но не обязательно гигиеничным. Гигиеническое должно быть очищаемым: без застойных зон, щелей, неправильного сжатия прокладки и труднопромываемых участков в продуктовой зоне.
Всегда ли кламп считается гигиеническим?
Нет. Кламповая конструкция сама по себе не гарантирует гигиеничность. Важно, чтобы патрубки, прокладка, хомут и геометрия стыка соответствовали стандарту и условиям процесса. Неправильная прокладка или несовместимые ответные части могут сделать кламп негигиеничным.
Когда выбирать кламповое, резьбовое или фланцевое соединение?
Клампы удобны для участков, которые часто разбирают и промывают. Резьбовые – для компактных узлов, приборов и вспомогательных контуров. Фланцевые применяют на крупных диаметрах, тяжелом оборудовании и участках с повышенными механическими нагрузками.
Когда нужны асептические соединения DIN 11864 или DIN 11853?
Их выбирают для процессов с повышенными санитарными требованиями: фармацевтики, биотехнологии, стерильных напитков, детского питания и молочных продуктов с длительным сроком хранения. Такие присоединения рассчитаны на минимизацию мертвого пространства и эффективную CIP/SIP-мойку.
Можно ли смешивать компоненты разных стандартов?
Нежелательно. Даже похожие элементы могут отличаться посадочными размерами, профилем прокладки, длиной патрубков и формой уплотнительной зоны. Такое смешение повышает риск протечки, перекоса и образования застойных зон.
Как часто нужно менять прокладки?
Единого срока нет. Периодичность зависит от температуры, давления, частоты мойки, химии CIP/SIP, материала уплотнения и типа продукта. На ответственных участках замену лучше регламентировать по графику обслуживания и проводить внепланово при трещинах, деформации, набухании или следах выдавливания.
Нужно ли учитывать гигиеническое присоединение при выборе датчика?
Да. Датчик уровня, давления, потока или проводимости может устанавливаться непосредственно в продуктовую зону. Если его присоединение образует карман, выступ, щель или плохо промываемую область, вся линия теряет гигиеничность независимо от качества трубопровода.
Заключение
Разъемное соединение в гигиенической системе – это не просто способ состыковать две трубы. Это критический элемент, от которого зависит безопасность продукта, эффективность мойки, стабильность процесса и успешность аудита. Клампы дают скорость и удобство, резьбовые присоединения – компактность и распространенность, фланцы – прочность, а асептические стандартизированные системы – максимальную чистоту и контролируемость.
Правильный выбор начинается не с цены фитинга, а с понимания процесса: какой продукт проходит через линию, как часто соединение разбирается, чем оно моется, стерилизуется ли система, какие стандарты применяются на предприятии и насколько критичен риск загрязнения. Только при таком подходе разъемное соединение действительно становится гигиеническим, а не просто «нержавеющим».
То же правило работает и для промышленных приборов: датчик уровня, давления, потока или проводимости должен быть не только точным, но и корректно встроенным в продуктовую зону. Если присоединение прибора подобрано неправильно, даже качественное оборудование может стать слабым местом всей линии.
