Протокол HART: принцип работы

Автор: Дмитрий Слесарев Время прочтения: 10 мин.

Токовая петля 4–20 мА долгое время была основным стандартом передачи сигналов в промышленной автоматизации. Такой способ связи обеспечивает устойчивость к помехам и позволяет передавать данные на большие расстояния, однако имеет ограничение: по линии можно передать только одно измеряемое значение.

С развитием интеллектуальных датчиков появилась необходимость получать дополнительную информацию – состояние прибора, результаты самодиагностики, настройки, калибровочные данные и служебные сообщения. Для решения этой задачи был разработан протокол HART, который добавил цифровой канал связи поверх стандартного аналогового сигнала.

Что такое HART

HART (Highway Addressable Remote Transducer) – это промышленный цифровой протокол обмена данными, работающий поверх аналогового сигнала 4–20 мА.

Он обеспечивает двусторонний обмен информацией между:

• полевыми датчиками;
• исполнительными механизмами;
• контроллерами;
• системами PLC и DCS;
• инженерными станциями.

Основная особенность HART – возможность передавать аналоговый и цифровой сигналы одновременно по одной линии связи.

Зачем понадобился протокол HART

Классический сигнал 4–20 мА передает только текущее измеряемое значение, например:

• 4 мА соответствуют нижнему пределу;
• 20 мА – верхнему пределу;
• промежуточные токи определяют текущие показания.

Такой подход применим для передачи давления, температуры, уровня или расхода, но не позволяет удалённо получать дополнительную информацию о приборе.

Без цифрового канала невозможно:

• посчитать диагностические сообщения;
• узнать состояние электроники;
• проверить параметры настройки;
• изменить диапазон измерения;
• выполнить удаленную калибровку;
• получить серийный номер или версию прошивки.

HART решает эту задачу без замены существующей кабельной инфраструктуры.

Принцип работы HART

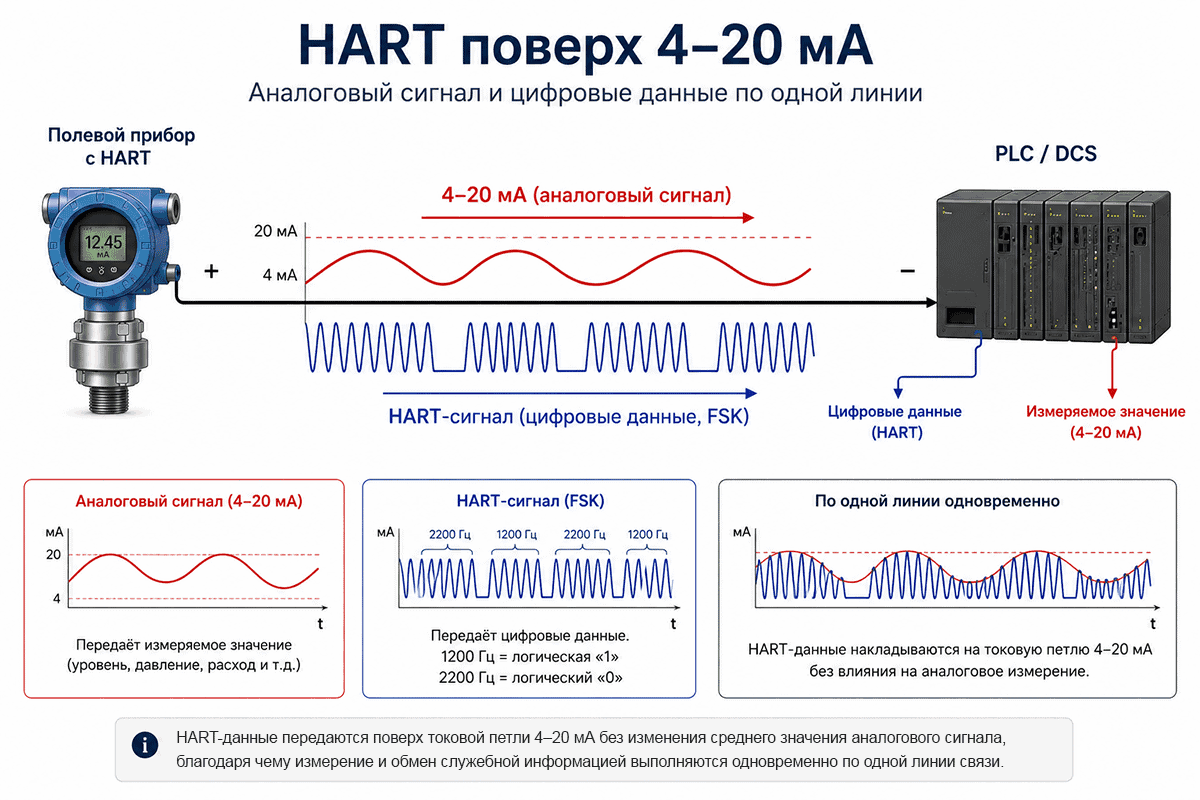

HART использует технологию FSK-модуляции (Frequency Shift Keying). Цифровой сигнал накладывается поверх аналогового сигнала 4–20 мА и передается одновременно с ним.

Как передаются данные

Для передачи данных используется стандарт Bell 202:

• частота 1200 Гц соответствует логической «1»;
• частота 2200 Гц соответствует логическому «0».

Среднее значение цифрового сигнала равно нулю, поэтому он не изменяет среднюю величину тока в линии и не влияет на аналоговое измерение. В результате:

• аналоговый канал передает показание основного параметра;
• цифровой канал используется для передачи команд, диагностики и служебных параметров.

Скорость обмена составляет около 1200 бит/с.

Какие данные передаются через HART

Через цифровой канал HART устройство может передавать:

• текущее измеряемое значение;
• дополнительные параметры процесса;
• статус прибора;
• результаты самодиагностики;
• аварийные сообщения;
• диапазоны измерений;
• настройки устройства;
• коэффициенты калибровки;
• серийный номер;
• идентификатор производителя;
• версию прошивки;
• единицы измерения.

Набор параметров зависит от типа устройства и версии протокола.

Как устроен обмен данными в HART

Обмен данными выполняется по схеме «ведущий–ведомый» (master-slave).

Главное устройство (master)

Ведущим устройством может быть:

• PLC;
• DCS;
• HART-модем;
• инженерная станция;
• ручной коммуникатор.

Главный узел (master) инициирует обмен и отправляет команды.

Ведомое устройство (slave)

В роли slave выступает полевой прибор:

• датчик;
• преобразователь;
• исполнительный механизм.

Устройство принимает команды и возвращает ответ с параметрами или диагностикой.

В одной сети могут одновременно работать два master-устройства:

• первичный – primary master;
• вторичный – secondary master.

Например, система управления и сервисный коммуникатор.

Режимы работы HART

Протокол поддерживает несколько вариантов подключения оборудования.

Архитектура связи по схеме «точка-точка» (point-to-point)

Наиболее распространенный режим. Особенности:

• одно устройство подключается к одной токовой петле;
• аналоговый сигнал 4–20 мА передает основное значение;
• цифровой канал используется для диагностики и настройки.

Соединение P2P полностью совместимо с классическими аналоговыми системами.

Многоточечная архитектура (multidrop)

В многоточечном режиме несколько устройств подключаются к одной линии связи. Особенности режима:

• связь становится полностью цифровой;
• ток фиксируется на уровне 4 мА;
• каждому устройству назначается адрес.

Передача измерений выполняется только через цифровой канал.

WirelessHART

WirelessHART – беспроводное расширение протокола HART. Технология использует:

• стандарт IEEE 802.15.4;
• mesh-сеть;
• автоматическую маршрутизацию пакетов;
• шифрование AES-128.

Устройства могут передавать данные через соседние узлы сети, что повышает отказоустойчивость и позволяет обходить препятствия.

WirelessHART применяют в случаях, когда прокладка кабеля затруднена или экономически нецелесообразна.

Где используется HART

Протокол HART применяется в интеллектуальных полевых приборах, где помимо основного измерения требуется передача диагностики, параметров настройки и служебной информации.

Наиболее распространенные группы оборудования с поддержкой HART:

• уровнемеры жидкости;
• датчики давления;
• датчики температуры;
• расходомеры;
• анализаторы газа и жидкости;
• регулирующие клапаны;
• исполнительные механизмы.

Рассмотрим некоторые из них.

Уровнемеры жидкости

В уровнемерах HART используется для:

• передачи измеренного уровня по сигналу 4–20 мА;
• удаленной настройки диапазона измерения;
• диагностики датчика;
• контроля состояния линии связи;
• считывания сервисных параметров.

Протокол особенно распространен в гидростатических погружных уровнемерах, используемых в резервуарах, скважинах, насосных станциях и технологических емкостях.

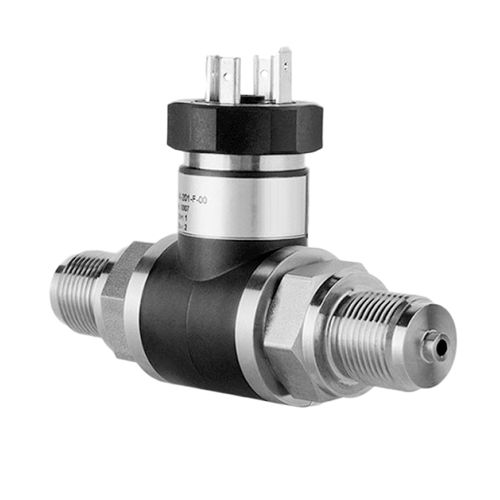

Датчики давления

В преобразователях давления HART применяется для:

• передачи измеренного давления;
• настройки диапазона измерений;
• удаленной калибровки;
• диагностики сенсора;
• контроля перегрузок и ошибок.

Через цифровой канал инженер может получить информацию о состоянии мембраны, электроники прибора и параметрах конфигурации без демонтажа устройства.

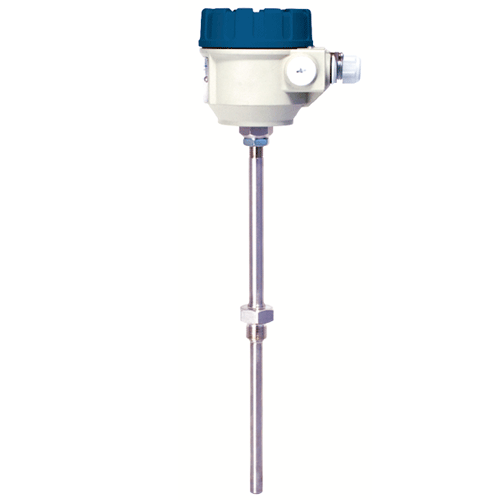

Датчики температуры

В температурных преобразователях HART позволяет:

• считывать текущую температуру;
• изменять тип подключенного датчика;
• задавать диапазон измерения;
• получать диагностические сообщения;
• контролировать состояние чувствительного элемента.

Протокол применяется в интеллектуальных температурных преобразователях, работающих с термосопротивлениями и термопарами.

Контроллеры для HART-датчиков

HART поддерживают не только полевые приборы, но и контроллеры, предназначенные для работы с интеллектуальными датчиками. Их применяют для:

• опроса HART-датчиков;
• отображения параметров процесса;
• передачи данных в PLC и SCADA;
• настройки подключенных преобразователей;
• обработки диагностических сообщений.

Например, контроллеры MultiCONT предназначены для совместной работы с двух- и четырехпроводными HART-совместимыми преобразователями:

• уровня;
• температуры;
• проводимости;
• давления;
• других аналоговых датчиков.

Через HART контроллер может получать не только измеряемое значение, но и дополнительные параметры устройства, диагностические данные и сервисную информацию.

Преимущества HART

Протокол HART получил широкое распространение благодаря совместимости с аналоговыми системами 4–20 мА и возможности одновременно передавать цифровые данные без отдельной линии связи.

Совместимость с существующими линиями 4–20 мА
Протокол работает поверх стандартной токовой петли и не требует полной замены кабельной инфраструктуры.

Передача диагностики и параметров настройки
Инженер может удаленно:

• считывать ошибки;
• проверять состояние прибора;
• изменять настройки;
• выполнять диагностику;
• контролировать параметры процесса.

Поддержка оборудования разных производителей
HART является открытым стандартом и поддерживается большим количеством производителей промышленной автоматики.

Возможность модернизации действующих систем
Цифровой обмен можно внедрить в существующую аналоговую систему без изменения принципа управления технологическим процессом.

Ограничения протокола HART

Несмотря на широкое распространение, HART имеет ряд ограничений.

Невысокая скорость передачи
Скорость обмена около 1200 бит/с достаточна для диагностики и настройки, но ограничивает использование протокола в задачах высокоскоростного управления.

Требования к качеству линии
На работу HART могут влиять:

• электромагнитные помехи;
• высокая емкость кабеля;
• неправильное заземление;
• ошибки подключения оборудования.

Ограничения многоточечного режима
В multidrop-режиме число устройств ограничено адресным пространством и параметрами линии связи.

Итог

HART – промышленный протокол цифровой связи, работающий поверх токовой петли 4–20 мА. Он позволяет одновременно передавать аналоговое измерение и цифровые данные по одной линии связи.

За счет FSK-модуляции протокол обеспечивает передачу диагностики, параметров настройки и служебной информации без влияния на основной аналоговый сигнал. Это позволяет использовать интеллектуальные датчики и исполнительные механизмы в существующих системах автоматизации без полной модернизации инфраструктуры.
