Погружные датчики уровня в подводном исполнении: как обеспечить надежный контроль в сложных условиях
Погружные датчики уровня в подводном исполнении используются для контроля уровня жидкости при постоянном погружении в рабочую среду, включая загрязненные, агрессивные и находящиеся под давлением жидкости. В статье разберем их устройство, ключевые характеристики и принципы выбора.
Автор: Дмитрий Слесарев
Время прочтения: 12 мин.
Погружные сигнализаторы уровня работают непосредственном контакте электронного блока с жидкостью, поэтому к их конструкции предъявляются повышенные требования по герметичности, механической прочности и устойчивости к воздействию среды.
В отличие от решений, устанавливаемых вне рабочей зоны, здесь критично обеспечить стабильное срабатывание при загрязнениях, изменении плотности, температурных перепадах, избыточном давлении. Ошибки в подборе оборудования в таких условиях приводят не к «некорректным показаниям», а к отказам системы.
Поэтому при выборе важно учитывать не только базовые параметры, но и конструктивное исполнение, материалы и принцип работы датчика.
Почему стандартные датчики уровня не работают при погружении?
Большинство классических датчиков уровня (емкостные, ультразвуковые, оптические) проектируются для работы вне среды или при ограниченном контакте с ней. При полном погружении они сталкиваются с рядом проблем:
- разгерметизация корпуса;
- отказ чувствительных элементов;
- нестабильные показания из-за загрязнений;
- зависимость от свойств среды.
В реальных условиях, особенно в загрязненных жидкостях, такие решения быстро теряют работоспособность. Поэтому для задач с постоянным контактом со средой применяются специализированные погружные датчики.
Что на практике означает подводное исполнение датчика?
Подводное исполнение – это совокупность конструктивных решений, обеспечивающих стабильную работу датчика при постоянном нахождении в жидкости. Для такого применения особенно важна степень защиты IP68, которая означает полную герметичность корпуса и возможность длительной работы при погружении без проникновения жидкости внутрь.
Надежность подводного исполнения в реальных условиях определяется также рядом факторов:
- устойчивостью к длительному воздействию жидкости;
- способностью работать при избыточном давлении;
- стойкостью к агрессивным и загрязненным средам;
- механической прочностью конструкции.
Степень защиты и конструктивное исполнение рассматриваются совместно, поскольку именно их сочетание определяет стабильность работы датчика в среде.
Где применяются погружные датчики уровня?
Погружные сигнализаторы уровня используются в системах, где требуется надежный контроль уровня жидкости при непосредственном контакте со средой. Как правило, это задачи с загрязнениями, нестабильными свойствами среды или повышенными требованиями к надежности, но возможны и с обычной водой.
Наиболее типичные области применения:
- насосные станции и КНС;
- резервуары и емкости хранения;
- системы водоотведения и канализации;
- контроль трюмной воды;
- наполнение корабельных уравнительных цистерн;
- технологические процессы в промышленности;
- химическая и нефтеперерабатывающая отрасли.
Во всех этих случаях датчик должен стабильно срабатывать, даже в условиях, далеких от лабораторных – при наличии взвесей, пены, перепадов температуры и давления.
Почему контроль льяльной воды – один из самых сложных кейсов?
Льяльная вода представляет собой смесь воды, нефтепродуктов и механических загрязнений, состав которой может меняться в процессе эксплуатации. Особенности такой среды:
- наличие масел и топлива;
- высокая загрязненность;
- нестабильная плотность;
- образование пленок и отложений.
В этих условиях применяется погружной датчик льяльной воды, который должен сохранять работоспособность независимо от состава среды. Это означает, что датчик:
- не должен зависеть от свойств жидкости;
- должен быть устойчив к налипанию загрязнений;
- должен обеспечивать четкое и повторяемое срабатывание.
Такие задачи хорошо показывают реальную надежность оборудования.
Как устроен погружной сигнализатор уровня и за счет чего он работает безотказно?
В задачах с погружением в жидкость наибольшее распространение получили поплавковые магнитные сигнализаторы уровня. Это связано с тем, что их принцип работы слабо зависит от свойств среды и не требует сложной электроники.
Конструкция включает:
- направляющую (шток), вдоль которой перемещается поплавок;
- поплавок с встроенным магнитом;
- герметичный корпус с герконовым контактом.

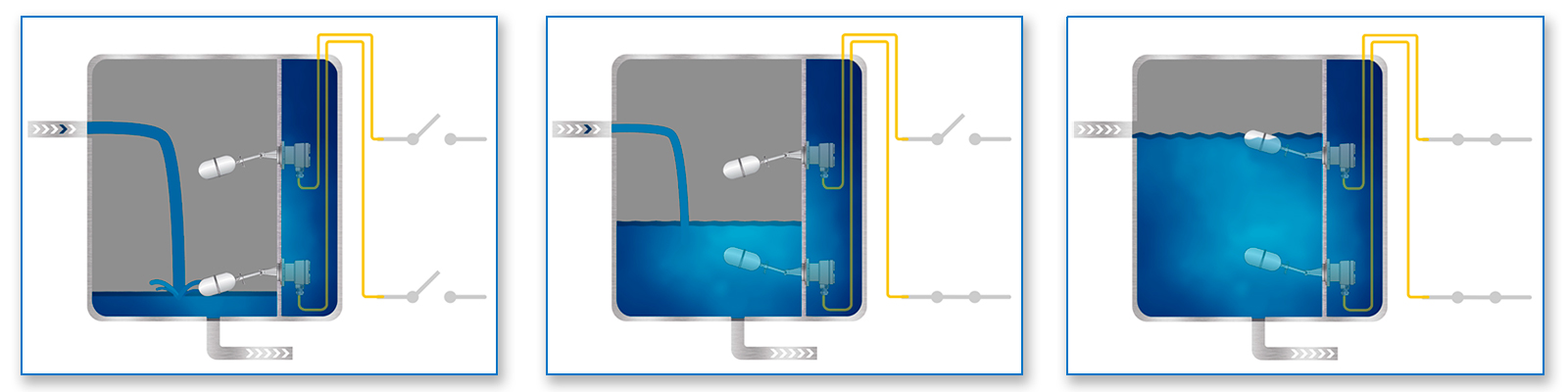

Принцип работы
- Поплавок перемещается при изменении уровня жидкости.
- В заданной точке магнит воздействует на геркон.
- Контакт замыкается или размыкается.
Датчик работает как сигнализатор уровня – фиксирует достижение заданной отметки.
Почему этот принцип считается наиболее надежным?
В реальных условиях ключевым фактором становится устойчивость работы. Поплавковый магнитный принцип обеспечивает:
- отсутствие электроники в зоне контакта со средой;
- нечувствительность к загрязнениям;
- независимость от свойств жидкости;
- стабильное срабатывание при изменении состава среды.
Дополнительно важен конструктив:
- герметично изолированный контакт;
- простая механика;
- минимальное количество потенциальных отказов.
Такие датчики сохраняют работоспособность даже в условиях, где более сложные решения дают сбои.
Какие характеристики определяют надежность датчика?
При работе в подводном исполнении надежность определяется совокупностью характеристик, соответствующих условиям эксплуатации.
Рабочие параметры: температура, давление, плотность
К базовым параметрам относятся:
- температура,
- давление,
- плотность жидкости.
Температура и давление определяют требования к конструкции. Плотность влияет на работу поплавкового механизма – при ее снижении возможны нестабильные срабатывания.
Конструкция и материалы
Конструктивное исполнение определяет ресурс оборудования. Ключевые факторы:
- материалы и герметичность поплавка и корпуса;
- качество соединений;
- отсутствие уязвимых элементов.
Герметичность и степень защиты
Для подводного применения требуется степень защиты не ниже IP68. Дополнительно учитываются:
- герметичность кабельного ввода;
- устойчивость уплотнений;
- сохранение защиты от проникновения воды при длительной эксплуатации.
Различия в конструкции и материалах особенно заметны в загрязненных и агрессивных средах, где требования к надежности возрастают.
Сравнение решений: что выбрать для практической задачи?
Выбор в таких задачах определяется не столько принципом работы, сколько конструкцией и материалами. Рассмотрим это на примере двух серий.

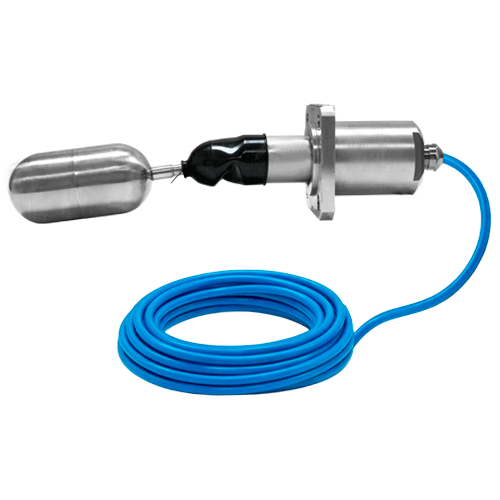

SLL-FS-NC-S – решение для тяжелых условий
Серия SLL-FS-NC-S ориентирована на эксплуатацию в сложных средах.
Конструктивные особенности:
- полностью выполнен из нержавеющей стали;
- отсутствие пластиковых элементов в зоне контакта;
- герметичный поплавковый механизм;
- резиновый колпачок для защиты от воздействия жидкости.
Технические характеристики:
- степень защиты: IP66 / IP68;
- тип контакта: NO / NC;
- монтаж: вертикальный;
- минимальная плотность среды: от ~700 кг/м³.
Эксплуатационные особенности:
- высокая коррозионная стойкость;
- стабильная работа в загрязненных средах;
- увеличенный ресурс.
Дополнительное преимущество – российское производство:
- стабильные сроки поставки, не более 50 дней;
- доступность сервиса.
Такая конструкция делает серию SLL-FS-NC-S предпочтительным вариантом для сложных задач, включая контроль льяльной воды.
Соответствие требованиям промышленной безопасности подтверждено Декларацией ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением».

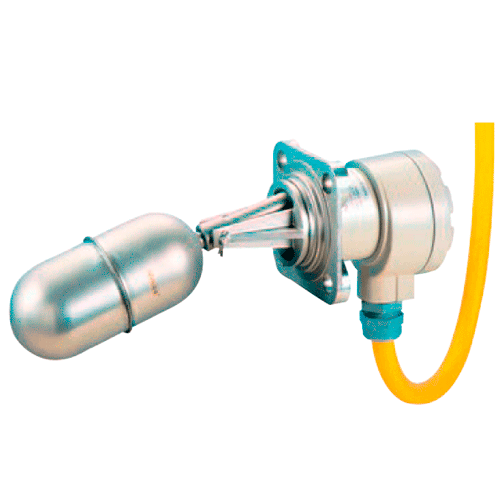

NivoMAG MKU-210 – универсальный промышленный вариант
Серия NivoMAG MKU-210 – универсальное решение для типовых задач.
Конструктивные особенности:
- поплавковый принцип работы;
- герметичное исполнение;
- комбинированная конструкция (в зависимости от исполнения).
Технические характеристики:
- степень защиты: IP68;
- стандартные варианты подключения.
Применение:
- резервуары;
- технологические процессы.
Подходит для стандартных условий эксплуатации.
Таблица сравнения основных характеристик
| Параметр | SLL-FS-NC-S | NivoMAG MKU-210 |
| Производитель | РусАвтоматизация | Nivelco |
| Исполнение | подводное | подводное |
| Материал | полностью нержавеющая сталь | комбинированный |
| Степень защиты | IP66 / IP68 | IP68 |
| Работа в загрязненной среде | высокая | средняя |
| Устойчивость к агрессивной среде | высокая | зависит от исполнения |
| Конструкция | усиленная | универсальная |
| Надежность в тяжелых условиях | высокая | стандартная |
| Цена | от 55 тыс.руб.* | от 85 тыс.руб.* |
*– цены, приведенные в статье, предназначены для относительного сравнения стоимости и не являются публичной офертой.
Как выбрать погружной датчик уровня с подводным исполнением: чек-лист для инженера
При подборе погружного датчика уровня важно оценивать не только технические характеристики, но и реальные условия эксплуатации. Ниже приведен чек-лист, который позволяет быстро определить, подходит ли решение под задачу.
1. Условия среды
- Есть ли загрязнения, взвеси, масла.
- Меняется ли состав жидкости.
- Возможны ли отложения или налипание.
Если да – предпочтительны механические решения, не зависящие от свойств среды.
2. Требования к надежности
- Насколько критичен отказ датчика.
- Возможен ли регулярный доступ для обслуживания.
- Есть ли резервирование.
При высоких требованиях к надежности важна простота конструкции.
3. Конструктив и материалы
- Из чего выполнен корпус.
- Есть ли элементы, подверженные износу.
- Как реализована герметизация.
В агрессивных средах преимущество у полностью металлических решений.
4. Герметичность
- Соответствует ли датчик степени защиты IP68.
- Как реализован кабельный ввод.
- Рассчитан ли датчик на длительное погружение.
5. Условия эксплуатации
- Наличие давления.
- Температурные воздействия.
- Режим работы (постоянный / периодический).
6. Практический фактор
- Доступность поставки.
- Наличие технической поддержки.
- Возможность замены или доработки.
Итоговый принцип выбора: если условия эксплуатации сложные и доступ к оборудованию ограничен, приоритет стоит отдавать максимально простым и устойчивым конструкциям, рассчитанным на длительную работу без вмешательства.
FAQ: ответы на практические вопросы инженеров
Можно ли использовать погружной датчик в загрязненной жидкости?
Да, поплавковые сигнализаторы уровня устойчивы к загрязнениям и не требуют чистой среды.
Что важнее – степень защиты или материал корпуса?
Степень защиты обеспечивает герметичность, а материал корпуса определяет устойчивость к среде и срок службы оборудования.
Есть ли ограничения по плотности жидкости?
Да, при недостаточной плотности поплавок может не обеспечивать корректное срабатывание.
Можно ли использовать такие датчики при наличии давления?
Да, при условии, что конструкция датчика рассчитана на соответствующие условия эксплуатации.
Это измерительный прибор?
Нет, это сигнализатор уровня – он фиксирует достижение заданной отметки, а не измеряет уровень непрерывно.
Вывод: что действительно важно при выборе погружного датчика
Погружной датчик уровня в подводном исполнении работает непосредственно в среде и часто без регулярного обслуживания. Поэтому решающее значение имеют: конструкция, материалы, устойчивость к условиям эксплуатации.
В сложных средах преимущество имеют решения с простой механикой и металлическим исполнением.
Именно такой подход обеспечивает стабильную работу и снижает риск отказов.
